前言

前 言

随着国民经济和现代科学技术的迅猛发展，特别是“中国制造2025”国家战略提出后，机械制造业得到了前所未有的发展机遇，对生产一线人员的素质提出了更高的要求。熟练识读机械图是机械行业技术工人必须掌握的基本技能。为满足广大读者的需要，我们编写了本书。

本书按照国家标准的有关规定，详细地介绍了识读机械图样的相关知识与方法。内容上注重突出实用性和针对性，使读者尽可能通过阅读此书来独立解决工作中所出现的各种问题。同时通过大量的看图举例，使读者了解和掌握识读机械图的方法与技巧。在具体编写过程中，我们力求通过理论与实例一体化讲解，培养读者探索的乐趣、良好的思维习惯、严谨的标准意识，为后续学习奠定良好的基础。同时，编者认真总结长期的课程教学和生产实践经验，广泛吸取了同类图书的优点。本书的特点主要体现在以下几个方面。

① 采用最新机械制图和技术制图国家标准，养成标准意识，所选图例兼顾典型性、通用性，使教学与生产一线在制图规范与识图能力方面零距离，帮助读者积累机械常识，培养制图读图的学习兴趣。

② 在内容编排上，改变了以知识能力点为体系的框架,以实践活动为主线组织安排。每一章紧紧围绕知识活动，引出实践操作，提出解题思路和提供完成任务所需的信息资源，为读者完成实践操作提供了必要的技术支持和帮助。在讲解完制图识图的实践操作后，还增加了知识测评环节，帮助读者对于知识点进行回顾总结。

③ 在呈现形式上，除了在层次上注意逻辑清晰之外，还考虑了读者的认知特点，采用双色印刷，对重难点内容以图表、彩色文字或引线标注的方式予以凸显强调。

④ 以方便学习为方向，配备了微视频资源。通过扫描二维码即可观看视频讲解，与纸质教材无缝对接，易学易懂。

本书内容全面，图文并茂，对机械识图的基础知识和必备知识做了详尽讲解，既可供技术工人和工程技术人员使用，也可供大学院校相关专业的师生学习参考。

本书内容全面，图文并茂，对机械识图的基础知识和必备知识做了详尽讲解，既可供技术工人和工程技术人员使用，也可供大学院校相关专业的师生学习参考。 本书是长期从事机械制图的教师和生产一线高级工程师合作编写而成，由黄芸和徐峰主编，参加编写的还有：潘明明、汪倩倩、程宇航、潘旺林、连昺、徐淼、杨小波。

由于编者水平所限，书中难免存在不足之处，敬请广大读者批评指正。

编者

第一章 制图的基本规定

第一节 制图的国家标准和一般规定

　　机械图样是表达工程技术人员设计意图、进行技术交流以及制造生产的重要工具。为了便于管理和交流,国家发布了《技术制图》和《机械制图》等一系列国家标准。《技术制图》是一项基础技术标准,具有通用性和一般性,而《机械制图》是针对机械专业的标准。

我国国家标准(简称国标)的代号是“GB”(“GB/T”为“推荐性标准”,无“T”字时为“强制性标准”),它是由“国标”两个字的汉语拼音的第一个字母“G”和“B”组成的。例如GB/T 4457.4—2002《机械制图　图样画法　图线》表示制图标准中图线的画法,发布的标准顺序编号为4457.4(.4表示第四部分),发布的年号是2002年。

一、图纸幅面和格式(GB/T 14689—2008)

1.图纸幅面

图纸宽度与长度组成的图面称为图纸幅面。图纸的基本幅面共有5种,详见表1⁃1。幅面的代号分别为A0、A1、A2、A3、A4。其中A0幅面最大,A4幅面最小,

图1⁃1　图纸幅面的相应关系

相邻幅面的尺寸为对折关系,如图1⁃1所示。

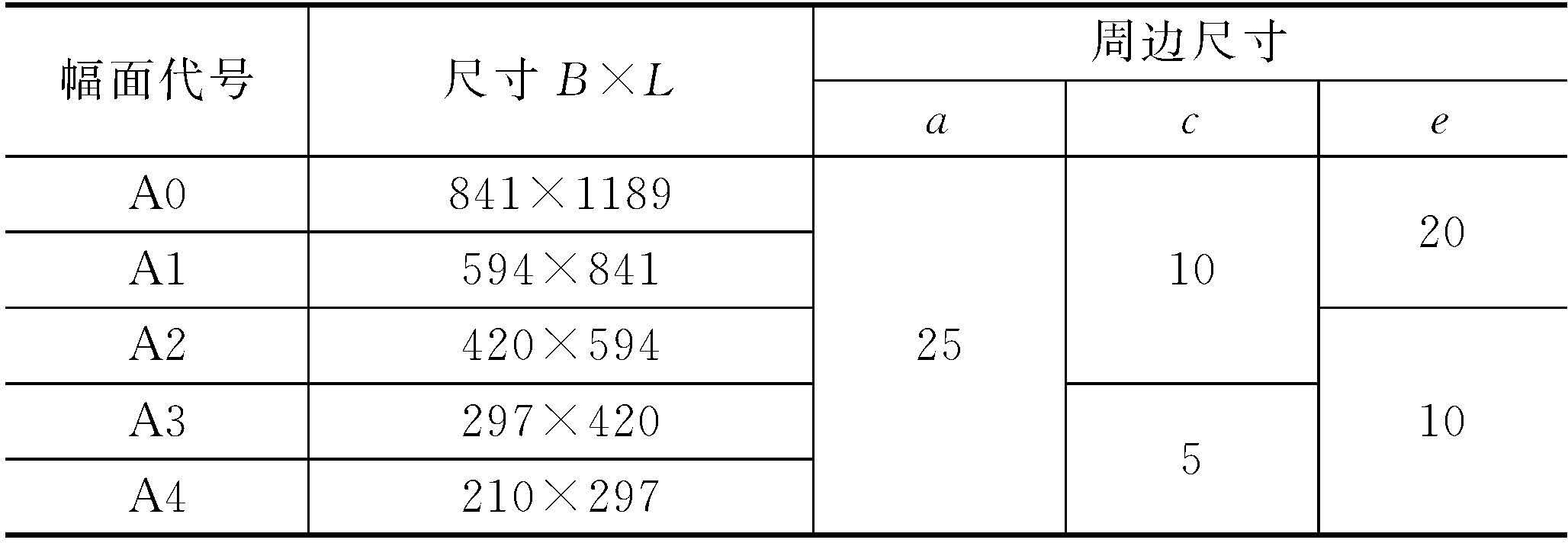

表1⁃1　图纸幅面及周边尺寸mm

注意

2.图框格式

图框是图纸上限制绘图区域的线框,必须用粗实线画出,其格式有两种,分别为留有装订边和不留装订边,如图1⁃2和图1⁃3所示。装订边宽度a和周边宽度c、e可以由表1⁃1中查出。

图1⁃2　有装订边图框格式

图1⁃3　无装订边图框格式及对中、方向符号

注意

3.标题栏(GB/T 10609.1—2008)

在每一张技术图样上,均需要画出标题栏。标题栏的格式,国家标准GB/T 10609.1—2008已作出了统一规定,如图1⁃4所示。教学中建议采用简化的标题栏,如图1⁃5所示。标题栏的外框线一律用粗实线绘制,右边和底边与图框线重合;标题栏的分格线用细实线绘制。

标题栏位于图框的右下角,标题栏中的文字方向为看图方向。

图1⁃4　标题栏格式

图1⁃5　简化标题栏格式

二、比例(GB/T 14690—93)

比例是指图样中图形与其实物相应要素的线性尺寸之比。当需要按比例绘制图样时,应该从表1⁃2中优先选取。

表1⁃2　绘图比例

注:n为整数。

注意

不论采用何种比例，图上所注尺寸数值均为机件的实际尺寸，如图1-6所示。

图1⁃6　采用不同比例绘制的同一图形

三、字体(GB/T 14691—93)

图样中除图形外,还需要用文字、字母、数字等来说明各项要求和标注尺寸。

(1)字体的号数即字体的高度(用h表示)分为8种:20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm、1.8mm。如需书写更大的字,其字体高度按的比率递增。

(2)图样上的汉字应写成长仿宋体,并且要采用国家正式公布的简化字。汉字的高度不应小于3.5mm,宽度为h/。

(3)字母和数字分为A型和B型。A型字体的笔画宽度d=h/14,B型字体的笔画宽度d=h/10。

注意

在同一图样上，只允许选用一种型式的字体。

(4)字母和数字可写成斜体和直体。斜体字字头向右倾斜,与水平基准线成75°。

注意

在图样中书写文字、字母、数字时必须做到字体工整、笔画清楚、间隔均匀、排列整齐，具体参照表1-3所示。

表1⁃3　字体示例

四、图线(GB/T 4457.4—2002)

1.图线的线型及应用

绘图时,应采用国家标准中规定的图线。GB/T 4457.4—2002《机械图样　图样画法　图线》规定了在机械图样中使用的九种图线,其名称、线型、线宽及应用如表1⁃4及图1⁃7所示。

表1⁃4　图线名称、线型、线宽及应用(GB/T 4457.4—2002)

注意

在机械图样中采用粗细两种线宽，它们之间的比例为2:1，粗线宽度d一般采用0.5mm、0.7mm。

图1⁃7　图线的应用举例

2.画图线时的注意事项

(1)点画线和双点画线的首末两端应为“画”而不应为“点”。它们中的点是极短的一画(长约1mm),不能画成圆点,且应点、线一起画。

(2)绘制圆的对称中心线时,圆心应为线段的交点。首末两端应超过轮廓线2~5mm,如图1⁃8(a)所示。

(3)虚线、点画线或双点画线和实线相交或它们自身相交时,应以“画”相交,而不应为“点”或“间隔”,如图1⁃8(a)所示。

(4)在较小的图样上绘制细点画线和细双点画线有困难时,可用细实线代替,如图1⁃8(b)所示。

(5)同一图样中,同类型图线的宽度应一致,虚线、点画线及双点画线的线段长度和间隔应各自大致相等,且虚线、点画线或双点画线为实线的延长线时,不得与实线相连。

图1⁃8　细线的画法

练一练

要求:在A4图纸上抄画下列图形。

提示:① 在A4纸上画出图框线。

② 画线时要用力,使细线细而清晰,粗线黑而光滑。

③ 画中间图形时,应先画出正交两条点画线。

注意

点画线的交点必须在长面上；依次画出同心圆，注意先小后大；用30°三角板定出点画线圆上六个小圆的圆心，画出中心线；依次画出各小圆

④ 画左右各6条垂直线。为使两端整齐,可先在两端极轻地画出两条水平线,作为边界线,再按图示画出各条线。虚线、点画线的线段长及间隔,要合乎规定。

第二节 尺寸注法

图样中的图形只能表达机件的结构形状,若要表达机件的大小,则需在图形上标注尺寸。按照GB/T 4458.4—2003《机械制图　尺寸注法》,尺寸的标注要符合一定的规范。

一、标注尺寸的基本规则

(1)机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。

(2)图样中的尺寸以mm为单位时,不需要标注单位符号(或名称),如采用其他单位,则应注明相应的单位符号。

(3)图样中所注的尺寸为该图样所示机件的最后完工尺寸,否则应另加说明。

(4)机件的每一尺寸,一般只标注一次,并应该标注在反映结构最清晰的图形上。

(5)标注尺寸时,应尽可能使用符号或缩写词,常用符号及缩写词详见表1⁃5。

表1⁃5　标注常用符号及缩写词

二、尺寸标注的组成

尺寸标注由尺寸界线、尺寸线和尺寸数字三部分组成,如图1⁃9所示。

1.尺寸界线

尺寸界线表明所注尺寸的范围,用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出。也可以利用轮廓线、轴线或对称中心线作尺寸界线,如图1⁃9所示。

注意

(1)尺寸界线一般应与尺寸线垂直，必要时才允许倾斜，如图1-10所示。

(2)尺寸界线一般情况下超出尺寸线约2mm。

图1⁃9　尺寸界线的画法

图1⁃10　尺寸界线与尺寸线斜交的注法

2.尺寸线

尺寸线表明度量尺寸的方向,必须用细实线单独绘制,不能用图中的任何图线来替代,也不得画在其他图线的延长线上。尺寸线的终端有两种形式:

(1)箭头:箭头的形式如图1⁃11所示,适用于各种类型的图样。

(2)斜线:斜线用细实线绘制,其方法和画法如图1⁃12所示。当尺寸线的终端采用斜线形式时,尺寸线与尺寸界线应相互垂直。

图1⁃11　尺寸线终端的箭头

图1⁃12　尺寸线终端的斜线

3.尺寸数字

尺寸数字表示机件的实际大小,一般应注写在尺寸线的上方或左方,也允许写在尺寸线的中断处。注写尺寸数字时,应注意以下几点。

(1)尺寸线为水平方向时,尺寸数字规定由左向右书写,字头朝上。

尺寸注法示例

(2)尺寸线为竖直方向时,尺寸数字由下向上书写,字头朝左。

(3)在倾斜的尺寸线上注写尺寸数字时,必须使字头方向有向上的趋势。

三、常用的尺寸注法

根据国家标准的相关规定,表1⁃6列举了一些常见的尺寸注法示例。

表1⁃6　尺寸注法示例

练一练

下图中尺寸标注存在错误,请选择正确的图幅画出下图并正确标注。

第三节 几何作图

一、绘图工具及使用

正确使用绘图工具是提高手工绘图质量和绘图速度的关键因素。本节主要介绍几种常用绘图工具的使用方法。

1.图板

图板是绘图时用来铺垫用的,一般要求表面光滑平整。图板的左侧为丁字尺的导边,要求必须平滑,图纸用胶带或图钉固定在图板上,如图1⁃13所示。

2.丁字尺

丁字尺由尺头和尺身构成,主要用来绘制水平线。使用丁字尺时,尺头必须紧靠图板的左侧,用左手推动丁字尺上下移动,然后沿尺身画出水平线。

3.三角板

三角板有两块,分别是45°和30°(60°)。

三角板可以和丁字尺配合使用画垂直线,与水平线成15°、30°、45°、60°和75°的斜线等,如图1⁃14所示。

图1⁃13　图板、丁字尺、三角板及图纸的固定

图1⁃14　用三角板绘制斜线

4.圆规和分规

圆规是用来画圆和圆弧的。画圆时,先将圆规两腿分开至所需的半径尺寸,钢针对准圆心并扎入图板至台阶处(防止圆心孔眼扩大),沿画线方向,保持适当倾斜做等速运动,如图1⁃15所示。

分规是用来量取尺寸、截取线段、等分线段的工具。分规两端有钢针,并拢时两针尖应对齐,如图1⁃16所示。

图1⁃15　圆规的使用

图1⁃16　分规的使用

5.铅笔

绘图铅笔有软硬之分,用H、HB和B来表示。B前的数字越大,表示铅笔越软,绘出的图线颜色越深;H前的数字越大,表示铅笔越硬;HB表示铅笔软硬适中。

绘图时,常用H或2H的铅笔画底稿或加深细线;用HB或H的铅笔写字;用B或HB铅笔画粗线;将B或2B的笔芯装入圆规的插脚内,用来加深圆或圆弧。

等分线段

二、尺规作图

零件的轮廓形状多种多样,但基本上都是由直线、圆弧、圆以及其他曲线组合而成的,因此,熟练掌握尺规绘图的基本方法是绘制图样的基础。

1.等分线段(三等分)

等分线段的绘图步骤如表1⁃7所示。

表1⁃7　等分线段的绘图步骤

五等分圆周

2.五等分圆周(作内接正五边形)

五等分圆周的绘图步骤如表1⁃8所示

....
