前言

木工是以木材为基本制作材料，以锯、刨、凿、插接、黏合等工序进行造型的一种工艺。由于木材质地坚固、富有弹性、易于加工，其制品经久耐用，所以在生产和生活中得到广泛应用。我们生活中离不开木工行业，如吊顶、地板、橱柜、门套等的制作，现代人的要求随着物质生活的提高而变得越来越精细，而且，木工在现代装修中的重要性不容忽视，木工手艺的高低直接关系着建筑施工效果的好坏。因此，我们组织编写了这本书，旨在提高木工专业技术水平，确保工程质量和安全生产。

本书根据国家新颁布的《建筑工程施工职业技能标准》JGJ/T 314—2016以及《木结构工程施工质量验收规范》GB 50206—2012、《建筑结构制图标准》GB/T 50105—2010、《建筑装饰装修工程质量验收规范》GB 50210—2001等标准编写，主要介绍了木工的基础知识、木工常用材料、木工常用工机具及操作、木制品加工、木屋架与屋面木基层制作与安装、木门窗的制作与安装、木模板的制作与安装、木装修工程施工、木工安全生产等内容。本书采用图解的方式讲解了木工应掌握的操作技能，内容丰富，图文并茂，针对性、系统性强，并具有实际的可操作性，实用性强，便于读者理解和应用。既可供木工、建筑施工现场人员参考使用，也可作为建筑工程职业技能岗位培训相关教材使用。

由于作者的学识和经验所限，虽然经编者尽心尽力，但是书中仍难免存在疏漏或未尽之处，敬请有关专家和读者予以批评指正（E-mail：zt1996@126.com）。

编　者

2016年10月

1　木工的基础知识

1.1　木工职业技能等级要求

1.1.1　五级木工

1.理论知识

（1）掌握鉴别木材的瑕疵、通病及木材防腐、干燥方法。

（2）掌握常用手工工具和机具的使用与维修保养知识。

（3）熟悉木门窗的种类和构造、制作工序和工艺要点。

（4）熟悉常用量具名称，了解其功能和用途。

（5）了解安全生产基本常识及常见安全生产防护设施的功能。

（6）了解施工验收规范和质量评定标准。

（7）了解木屋架的构造知识、杆件受力和起拱知识。

（8）了解木材和成品变形的预防和一般变形的补救方法。

（9）了解模板的种类和用途、支撑的受力和起拱知识。

（10）了解一般识图和房屋构造的基本知识。

2.操作技能

（1）能够领会屋面木基层的制作安装工艺顺序及操作要领。

（2）能够拼板拼接和简单的榫接工艺。

（3）会正确使用水平尺与线坠进行找平、吊线和弹线。

（4）会制作、安装普通木门、横棱玻璃窗、一般门锁和五金配件。

（5）会操作与维护常用木工机械，并对木工自用工具进行修、磨、拆装等。

（6）会选料、画线、锯料、刨料、打眼、开榫、推槽、裁口、起简单线条、钉屋面板、顺水条及顶棚、板墙的灰板条、金属网。

（7）会配制、安装、拆除一般基础、梁、柱、阳台、雨篷及预制构件模板。

（8）会安装地板龙骨、铺设企口地板和钉踢脚板。

1.1.2　四级木工

1.理论知识

（1）掌握木楼梯、栏板、扶手和弯头的制作方法。

（2）掌握各种设备基础、水塔、烟囱、双曲线冷却塔和双曲线结构模板的安装方法。

（3）掌握较复杂木门窗、木装修的施工方法和步骤。

（4）熟悉制图的基本知识，看懂一般施工图。

（5）熟悉翻、滑、升模板的施工工艺、基本原理及安装、拆除方法。

（6）熟悉各种黏结材料的性能和使用方法。

（7）了解水准仪和激光水平仪的使用方法。

（8）了解混凝土强度增长的基本知识与拆模期限。

（9）了解一般模板和木结构的受力基本知识。

2.操作技能

（1）熟练掌握滑升模板、大模板等其他模板的施工工艺。

（2）能够一般工程施工测量放线、放大样。

（3）能够制作、安装有线角纵横楞玻璃木门、窗扇、硬百叶窗、穿线软百叶门窗。

（4）能够制作木楼梯、栏板扶手和弯头。

（5）会绘制本工种一般工程结构草图。

（6）会制作、安装各种预制构件模板、基础模板、圆柱模板、梁模板、楼梯模板、阳台模板。

（7）会制作各种抹灰线角模具和制、立皮数杆及一般工程找平放线。

（8）会制作本工种手工工具。

（9）会按图计算工料。

（10）会制作、安装马尾屋架及12m以上木屋架。

1.1.3　三级木工

1.理论知识

（1）掌握各种形式木门窗与格扇的制作方法。

（2）掌握螺旋形楼梯、栏杆、扶手制作与安装。

（3）掌握制图的基本知识，看懂复杂工程的结构大样图和节点详图。

（4）熟悉预防与处理质量和安全事故方法。

（5）熟悉较复杂木制品施工工艺卡的编制方法。

（6）熟悉本工种新型材料的物理、化学性能和使用知识。

（7）熟悉木结构、砖混结构和一般钢筋混凝土结构的知识。

（8）了解施工现场管理的基本知识。

（9）了解各种模板的容许载荷及配置要求。

2.操作技能

（1）熟练掌握各种形式的门窗和格扇的制作与安装。

（2）熟练掌握螺旋形楼梯模板、栏杆、扶手的制作与安装。

（3）能够修缮古建筑施工。

（4）能够各种模型配制与安装。

（5）会制作本工种较复杂的手工工具。

（6）会制作建筑相关模型。

（7）会参与本工种施工方案的编制，并组织施工。

（8）会处理与协调本工种施工作业。

1.1.4　二级木工

1.理论知识

（1）掌握各种异形门窗制作与安装的方法。

（2）掌握经纬仪和激光水平仪的使用方法。

（3）掌握复杂木结构施工工艺卡编制方法。

（4）掌握复杂施工图的识读并能绘制大样图。

（5）熟悉相关工种的施工工艺施工和顺序知识。

（6）熟悉古建筑各种构件的名称及修缮工艺。

（7）熟悉木工翻样的基本内容和方法。

（8）了解有关安全法规和安全事故的处理程序。

（9）了解模板工程设计与计算的基本方法。

2.操作技能

（1）熟练运用常用经纬仪和激光水平仪进行施工测量。

（2）能够对生产环境，提出安全生产方面的建议和措施。

（3）能够模板工程一般计算和施工。

（4）会编制木结构工程施工工艺卡。

（5）会按图纸进行工、料计算和分析。

（6）会制作、安装各种异形门窗。

（7）会修缮古式木构件、飞檐、斗拱、屋顶等。

（8）会解决本工种技术与工艺上的难题。

（9）会按图纸进行翻样。

1.1.5　一级木工

1.理论知识

（1）掌握图纸会审与施工技术交底的要点。

（2）掌握工种交叉作业与技术协调的管理方法。

（3）掌握古建筑中各种构件的名称及榫卯结构的制作工艺。

（4）掌握仿古门窗格扇和亭阁的制作方法。

（5）熟悉有关安全法规及突发安全事故的处理程序。

（6）了解复杂模板工程的设计和施工组织设计编制方法。

（7）了解新材料、新工艺、新技术、新设备的性能及使用方法。

（8）了解计算机绘图的基本知识。

（9）了解本工种的定额与预算知识。

2.操作技能

（1）能够进行复杂模板工程的制作与安装。

（2）能够参与编制突发安全事故处理的预案。

（3）会按图纸制作复杂构件的大样。

（4）会编制复杂模板工程的施工组织设计方案。

（5）会制作、安装各种复杂榫卯构件。

（6）会按图纸制作复杂的建筑模型。

（7）会运用计算机绘制一般木模和木结构施工图。

（8）会解决本工种高难度的技术问题和工艺难题。

（9）会制作、安装仿古门窗格扇和亭阁。

1.2　木工识图

1.2.1　建筑构造及配件图例

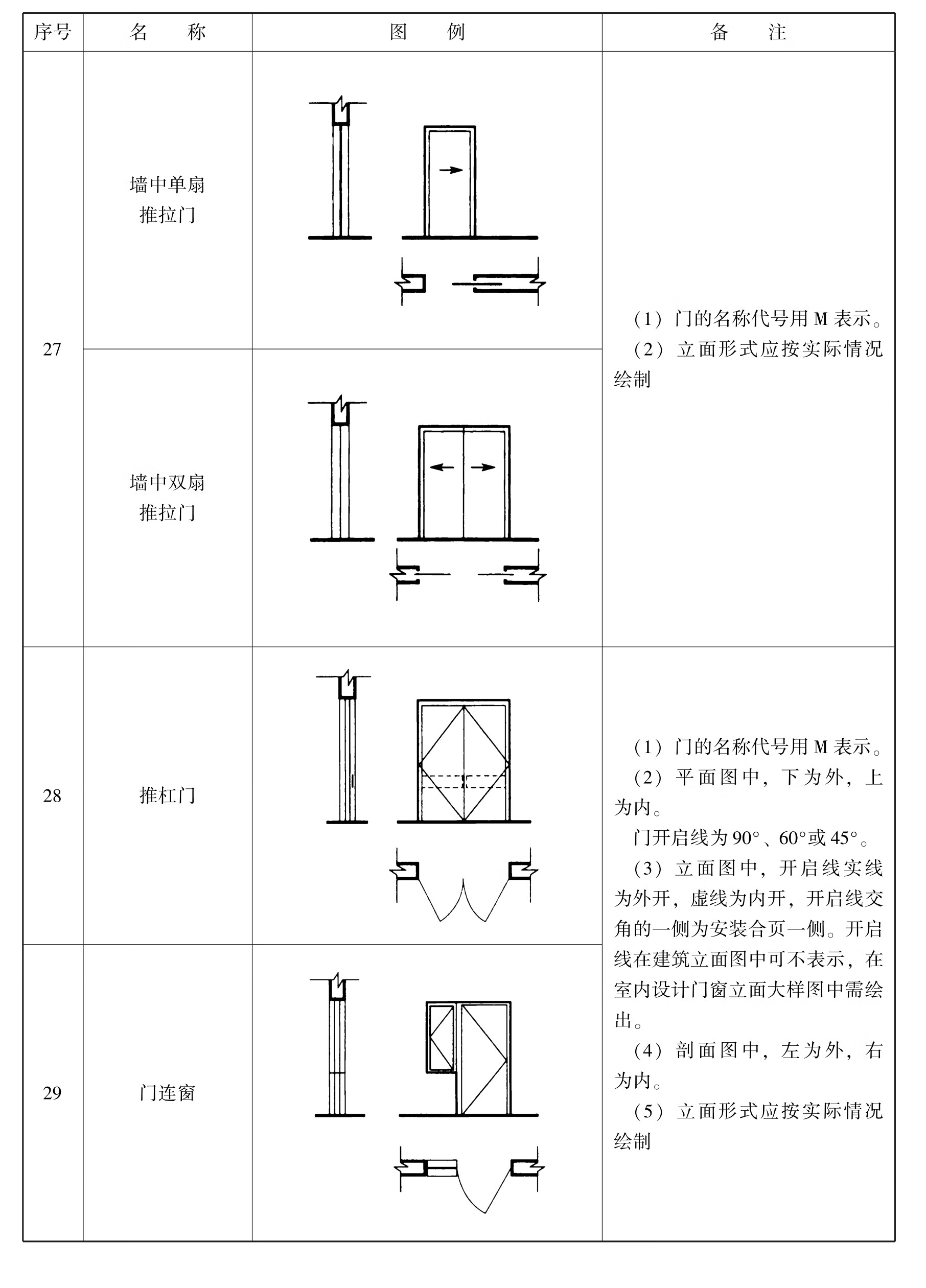

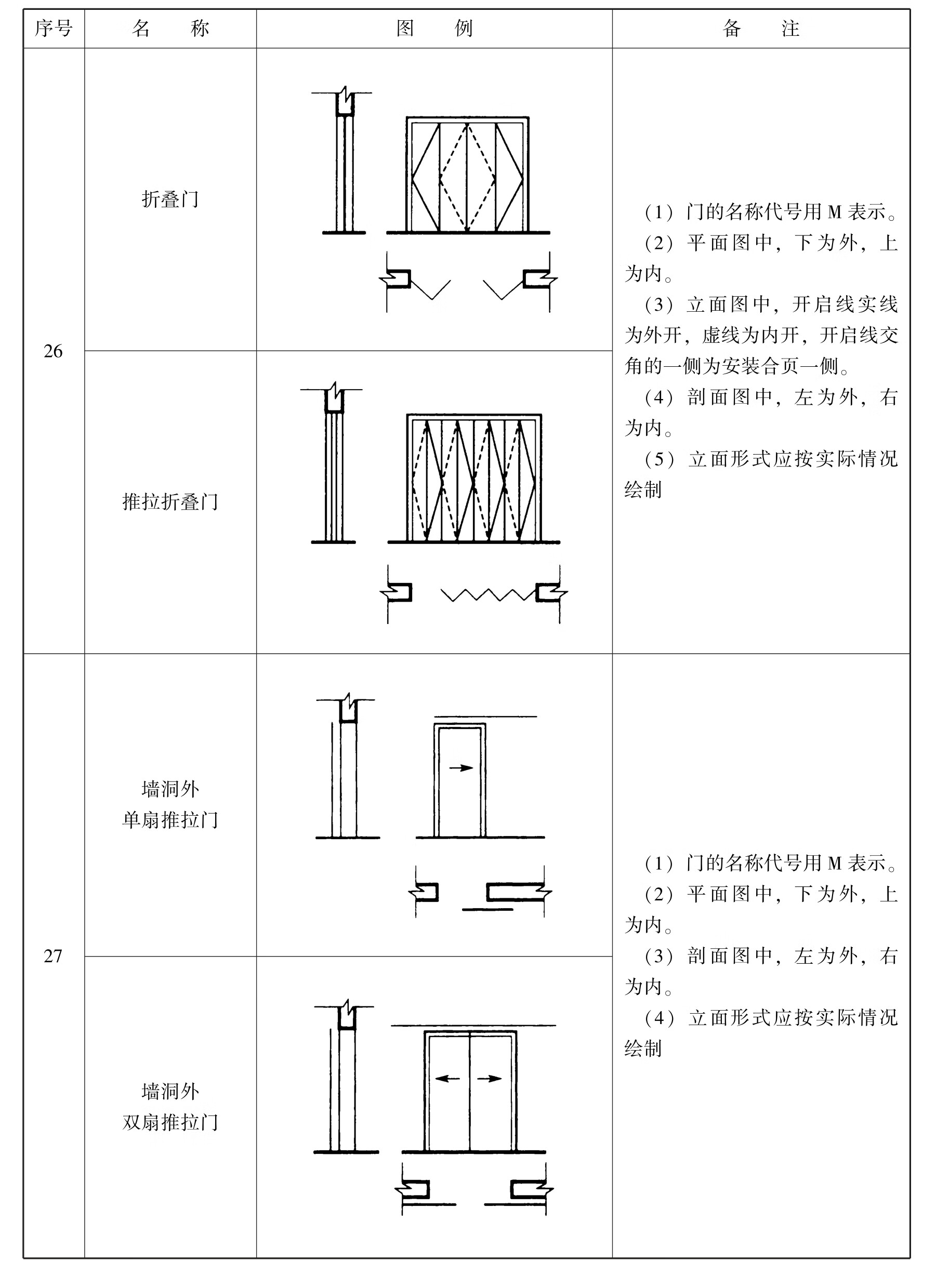

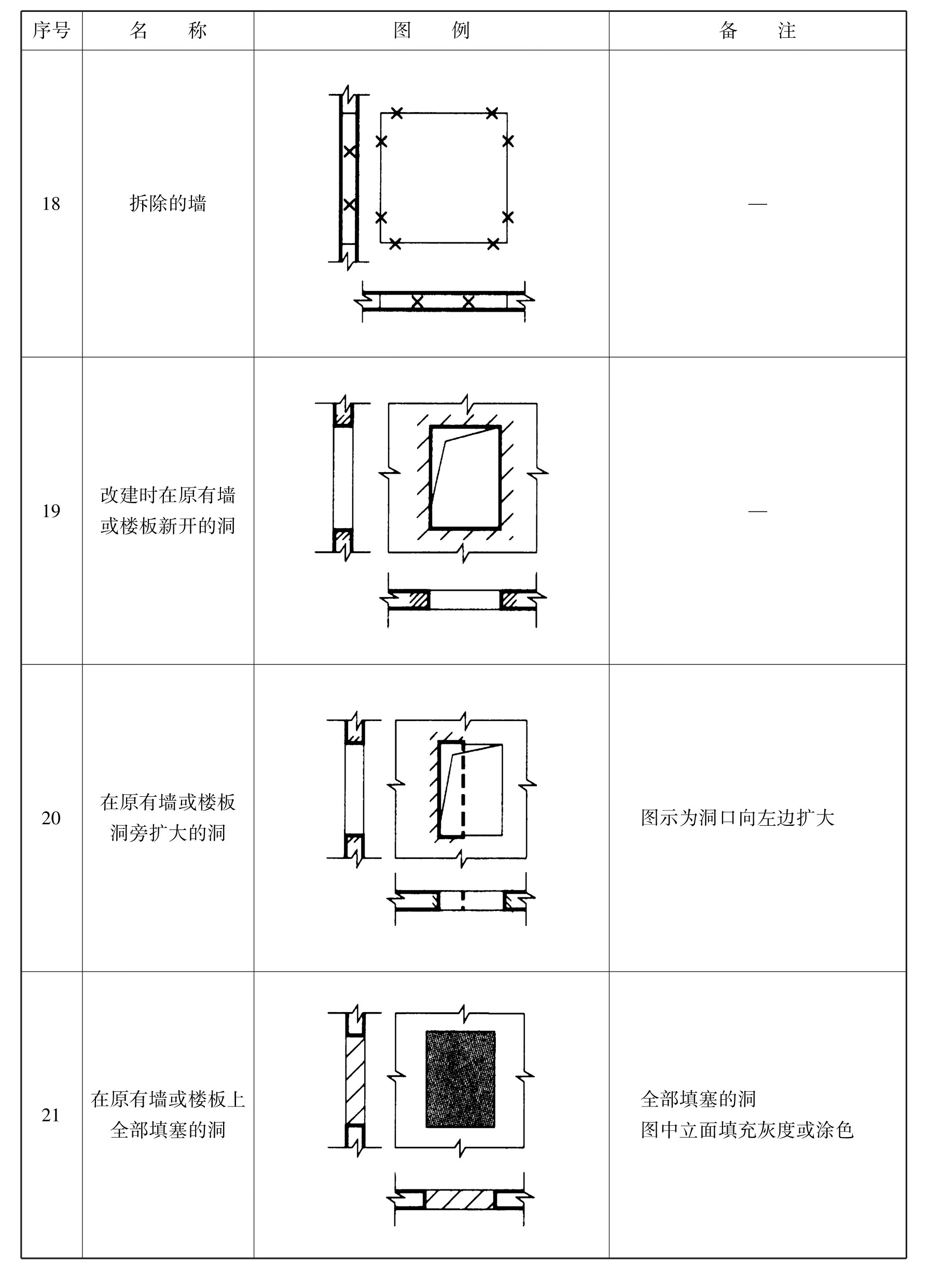

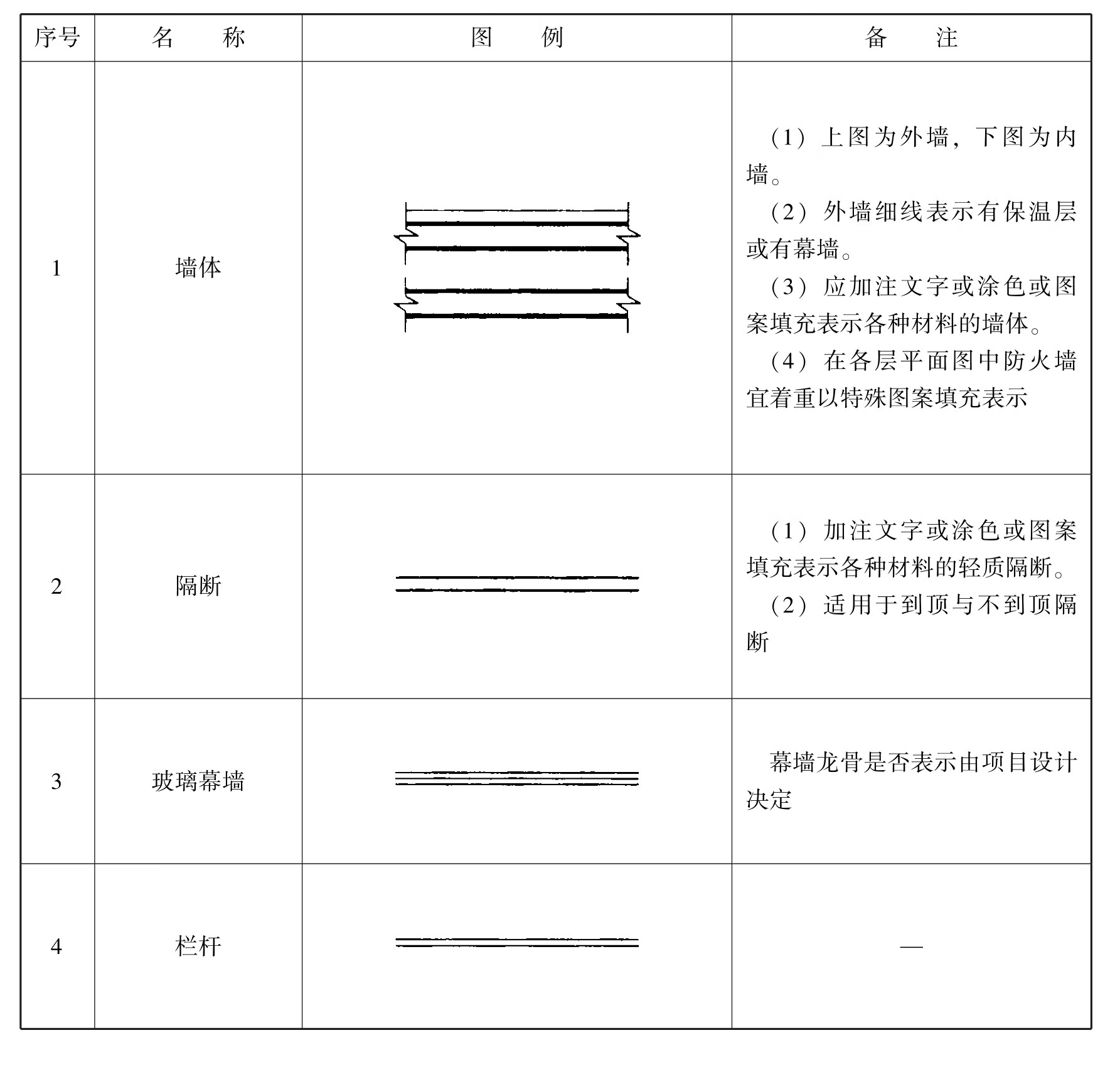

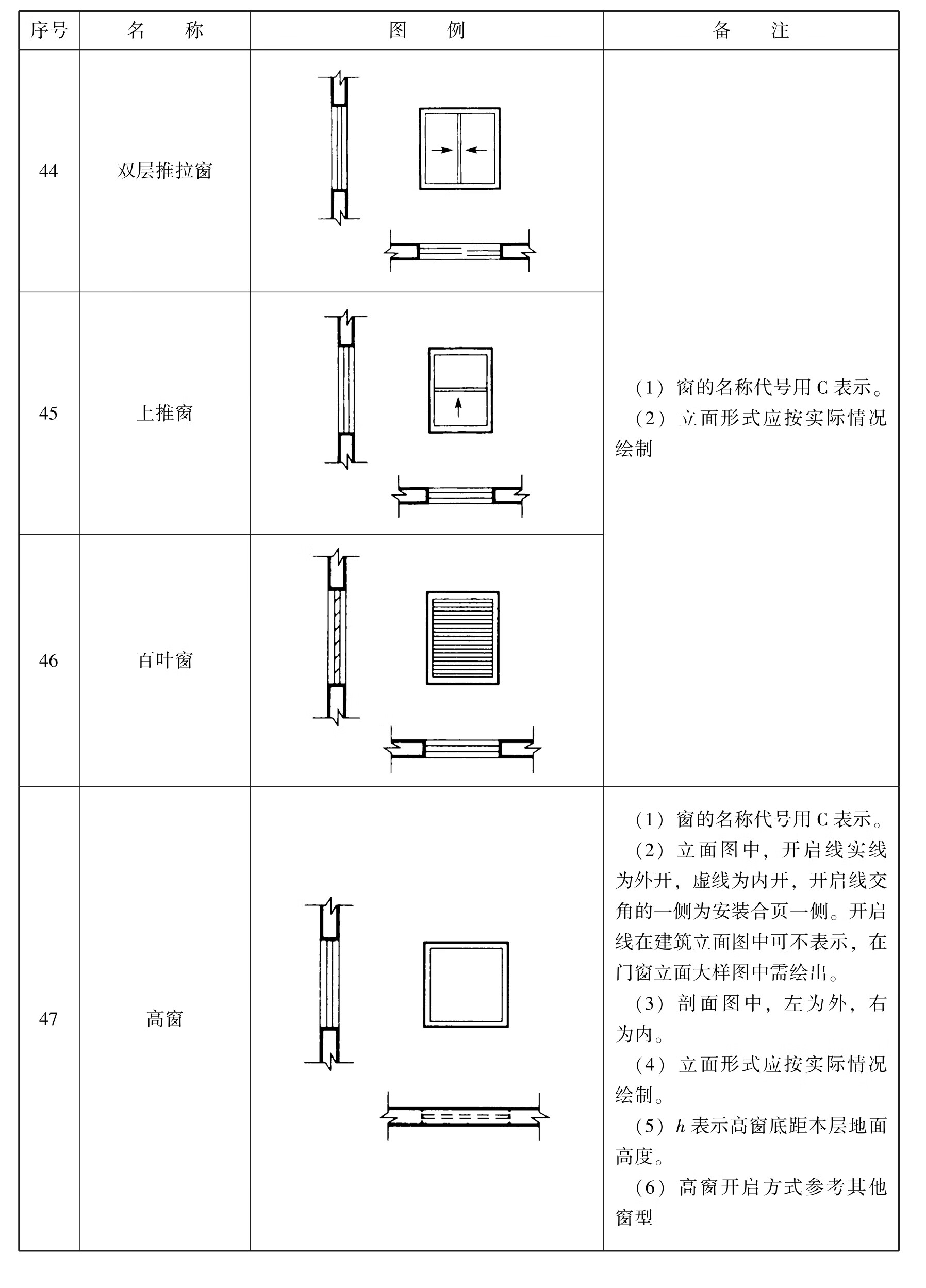

建筑构造及配件图例见表1-1。

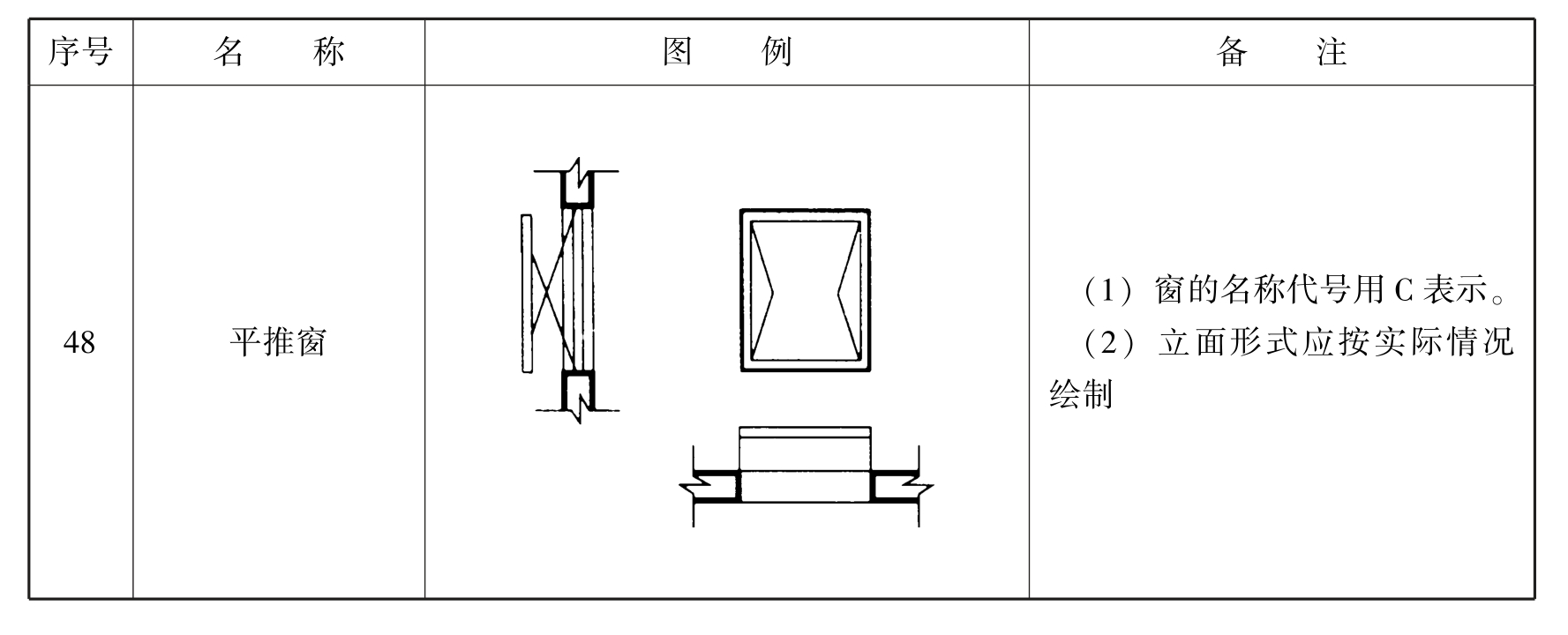

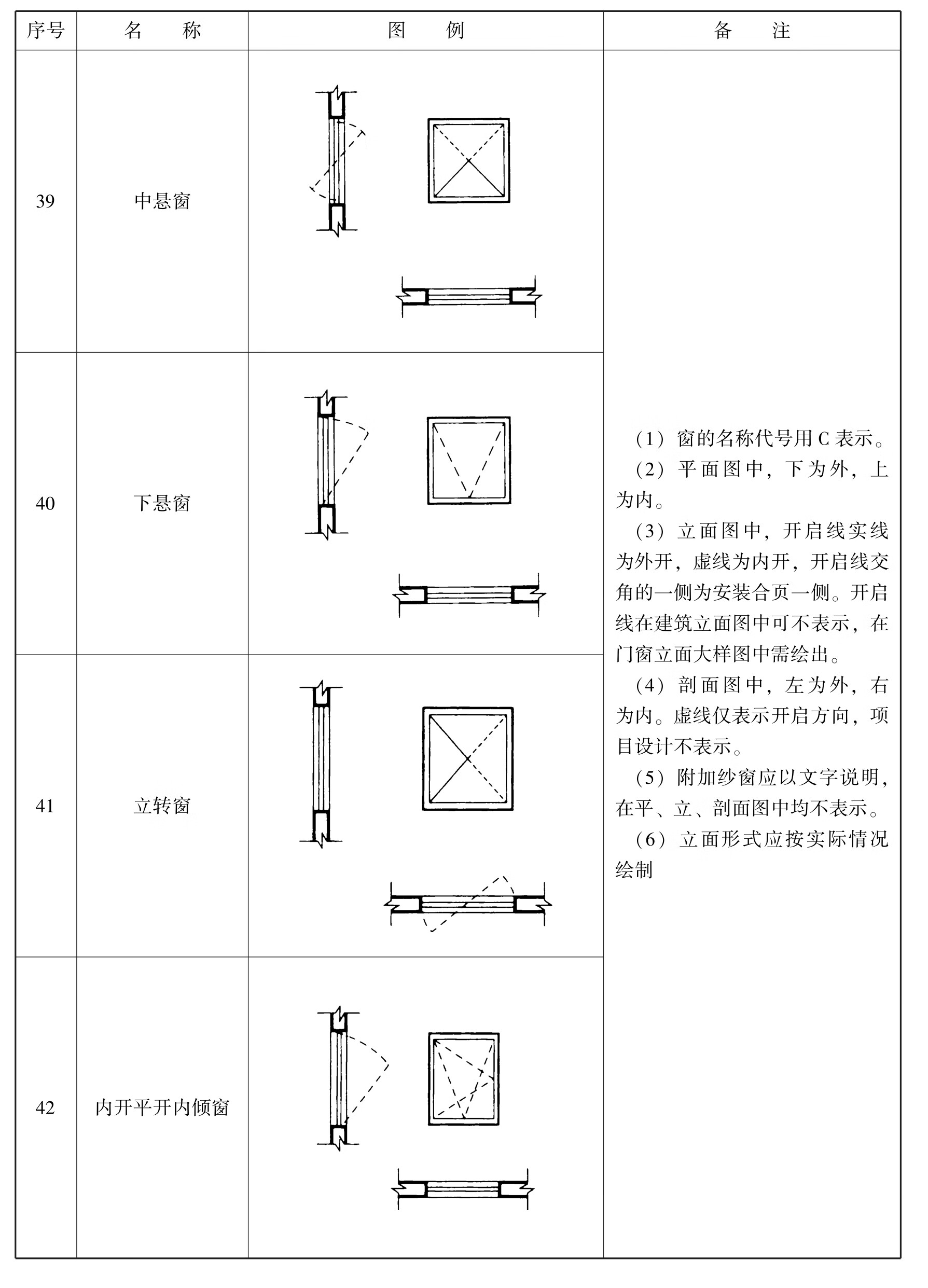

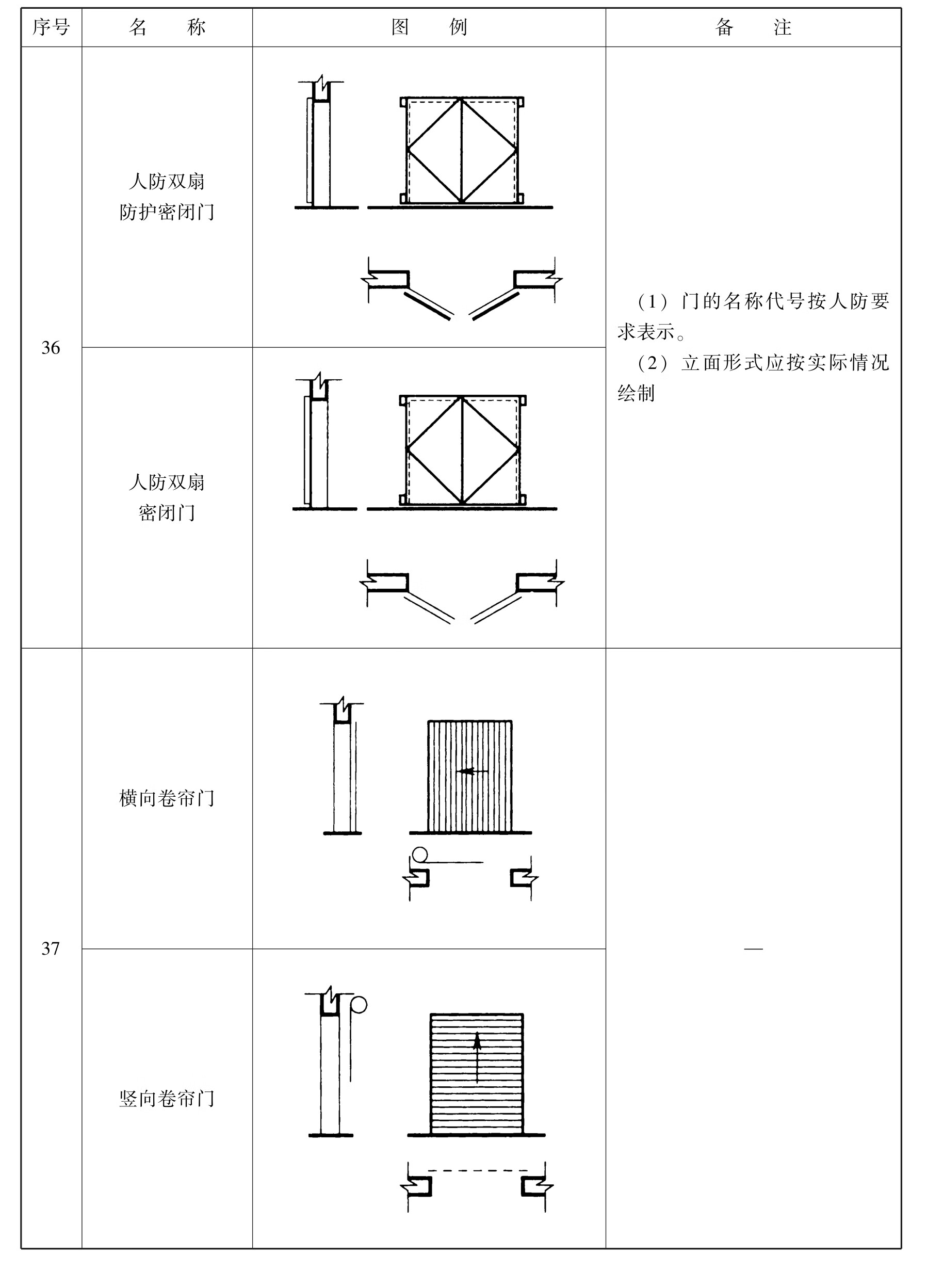

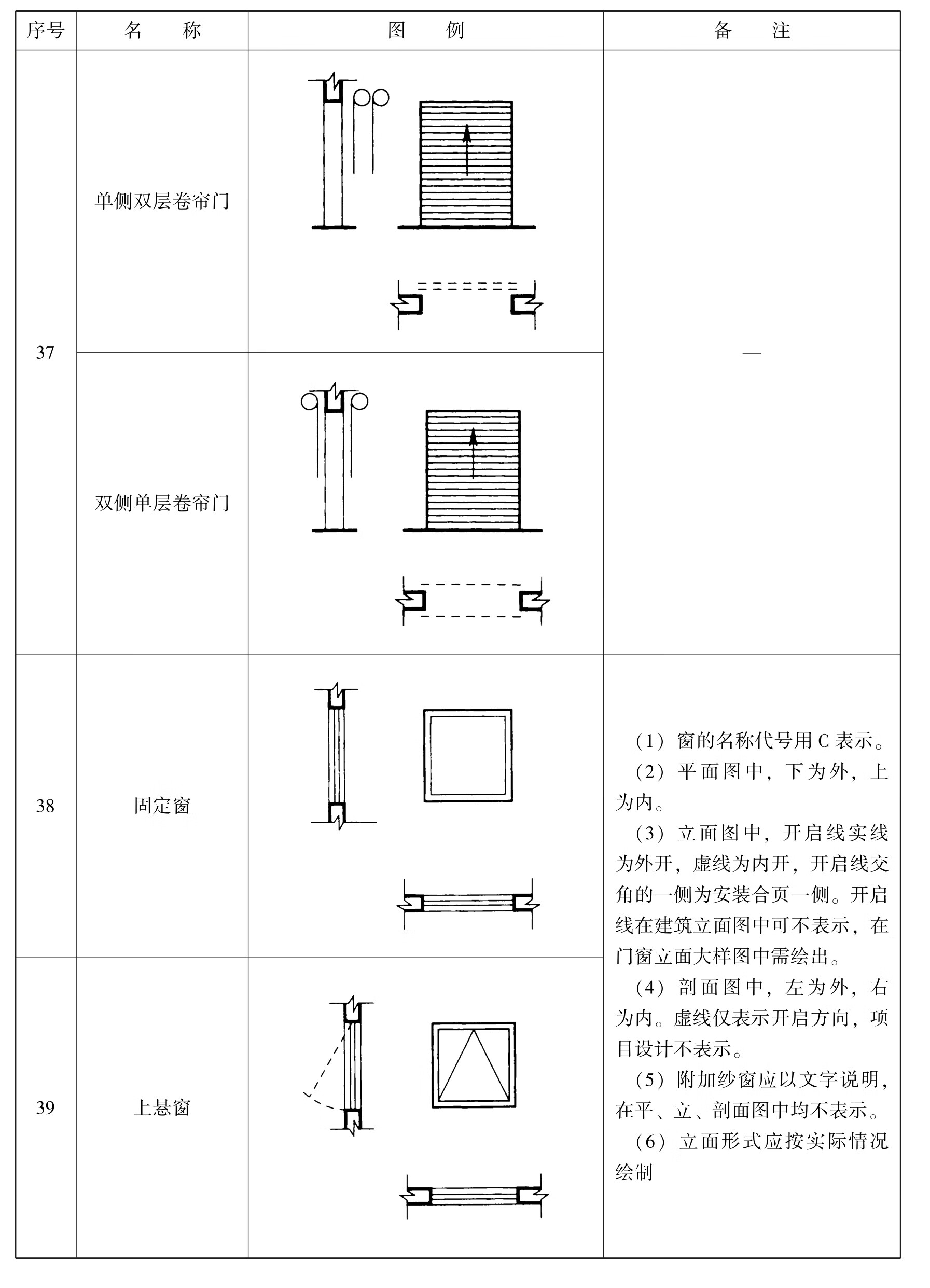

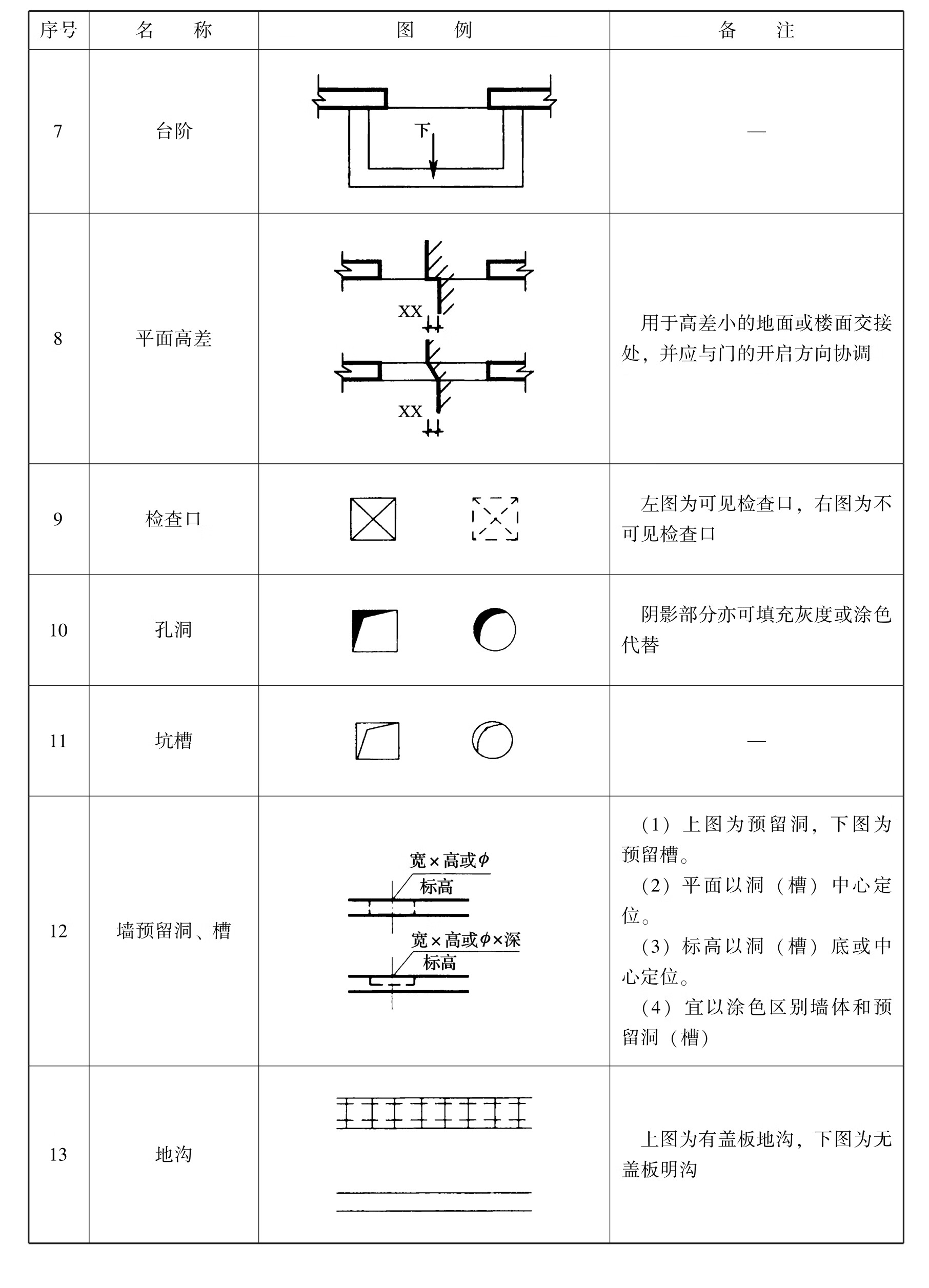

表1-1　建筑构造及配件图例

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

续表1-1

1.2.2　木结构图

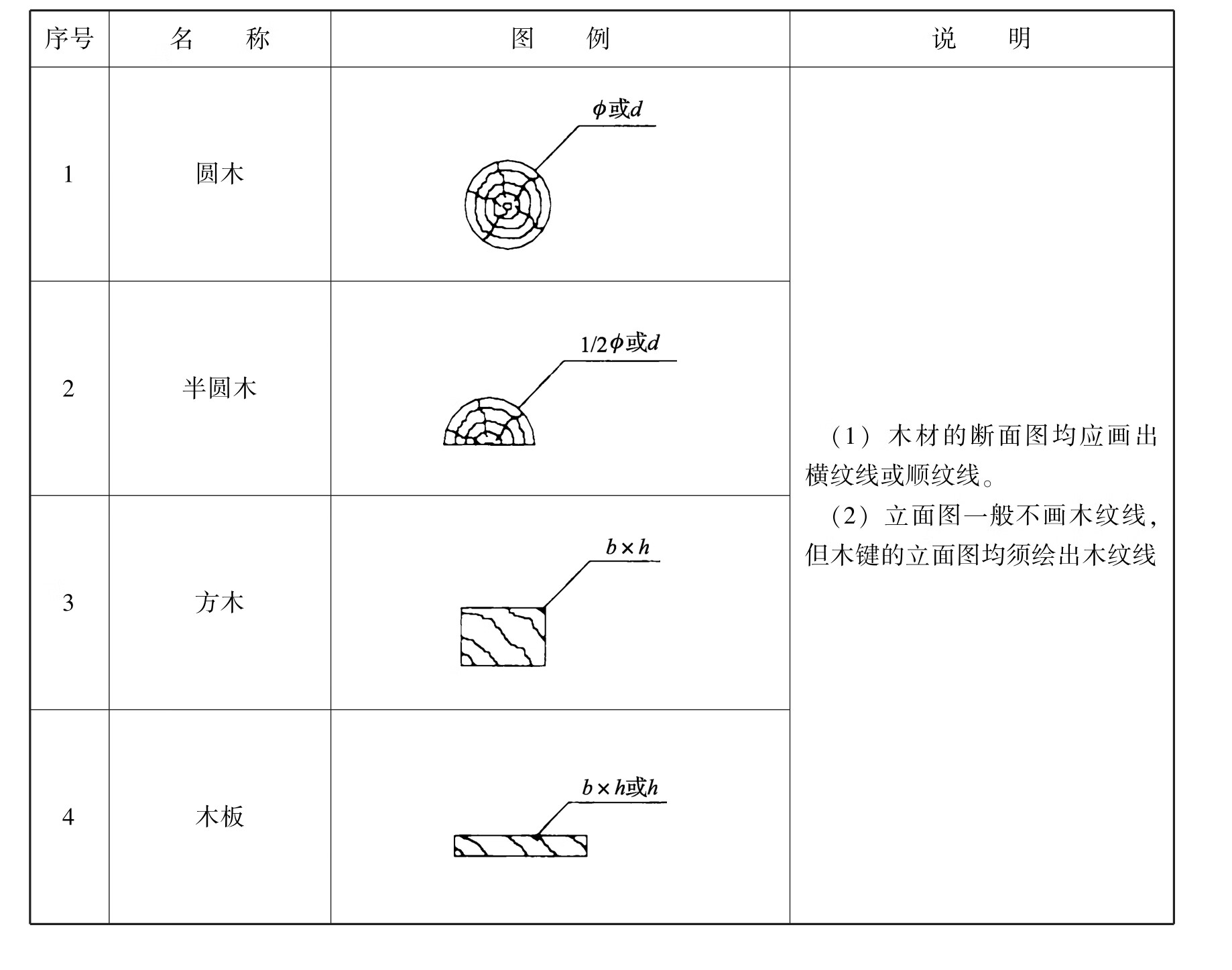

常用木构件断面的表示方法应符合表1-2中的规定。

表1-2　常用木构件断面的表示方法

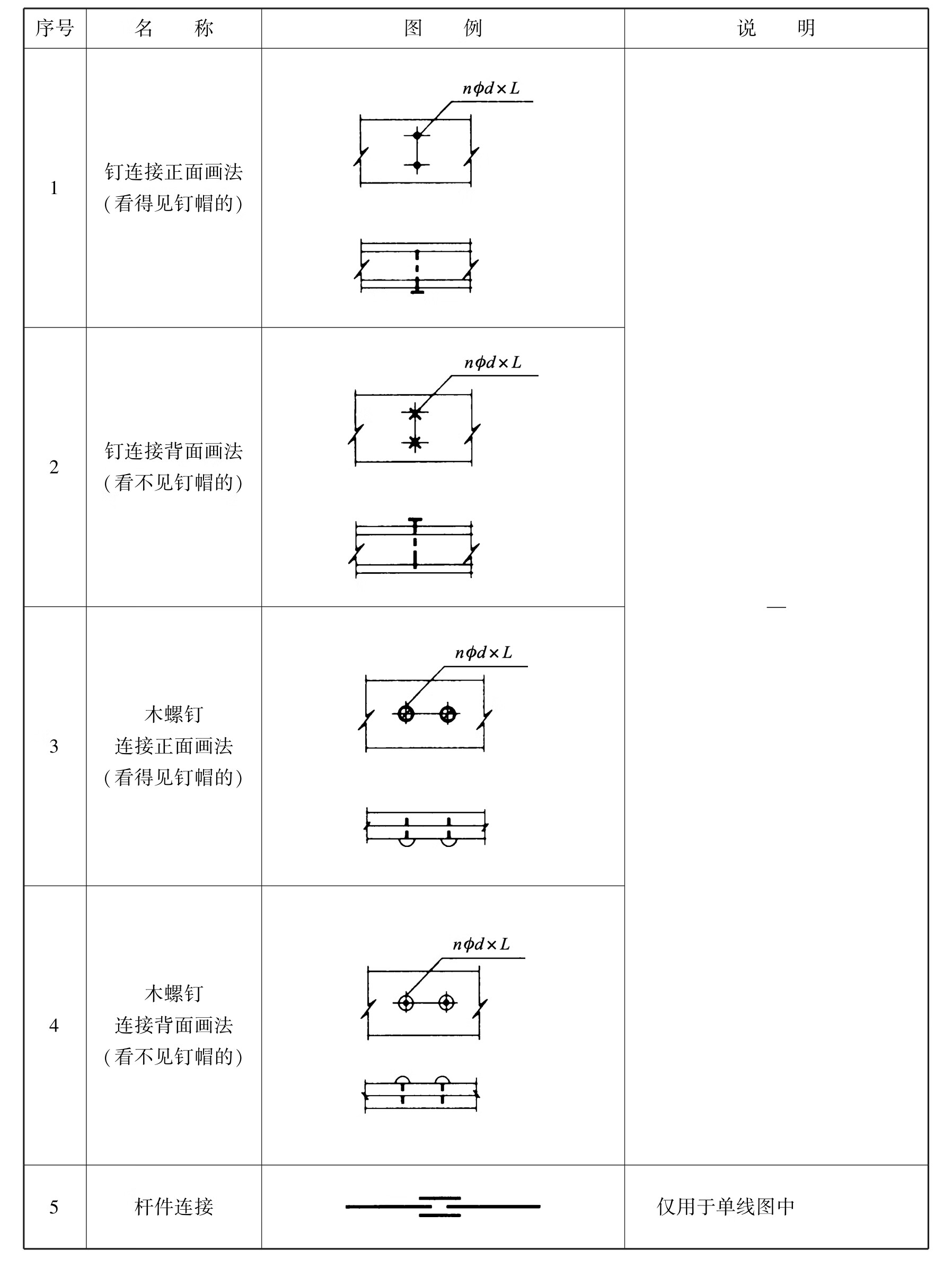

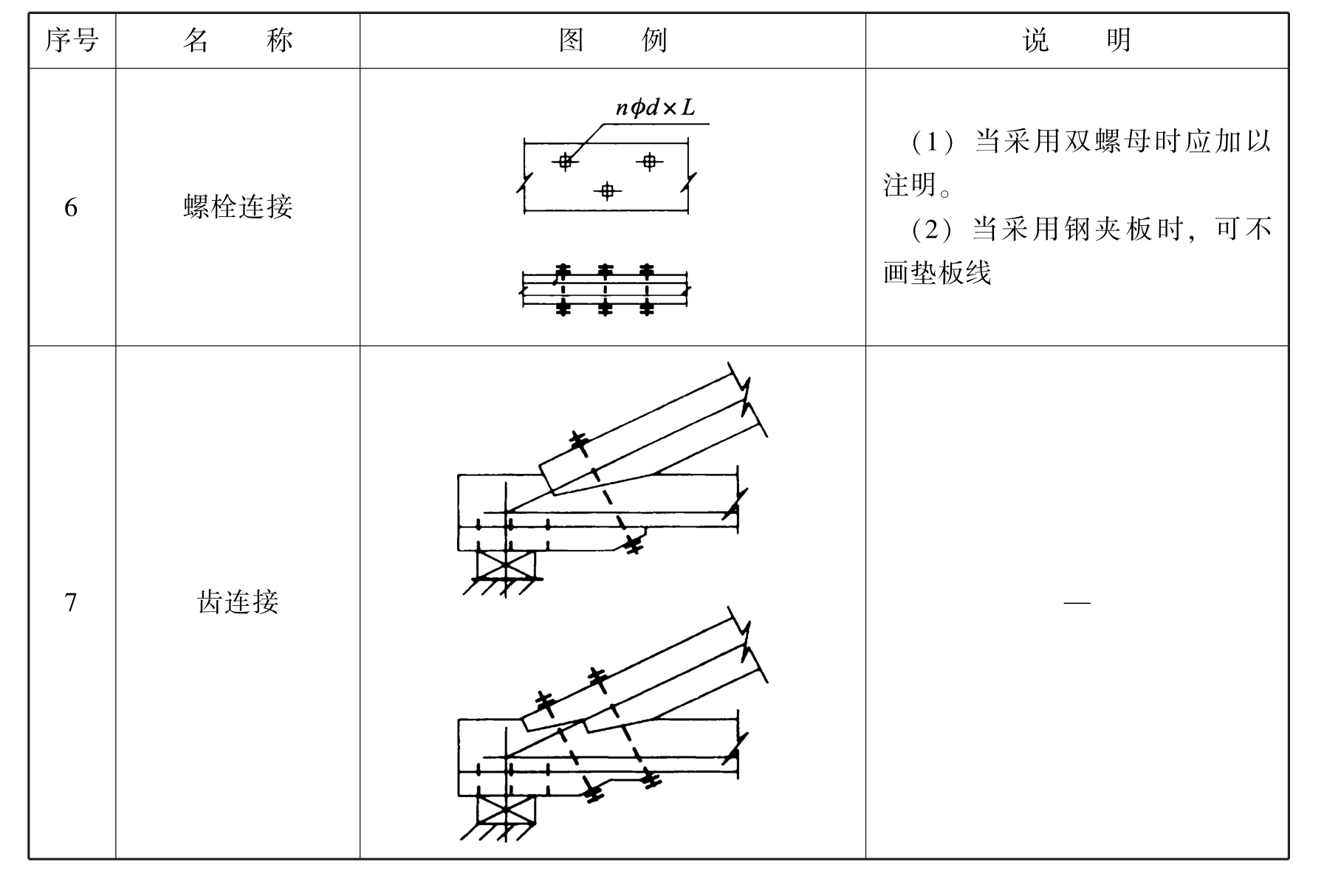

木构件连接的表示方法应符合表1-3中的规定。

表1-3　木构件连接的表示方法

续表1-3

1.2.3　建筑识图方法

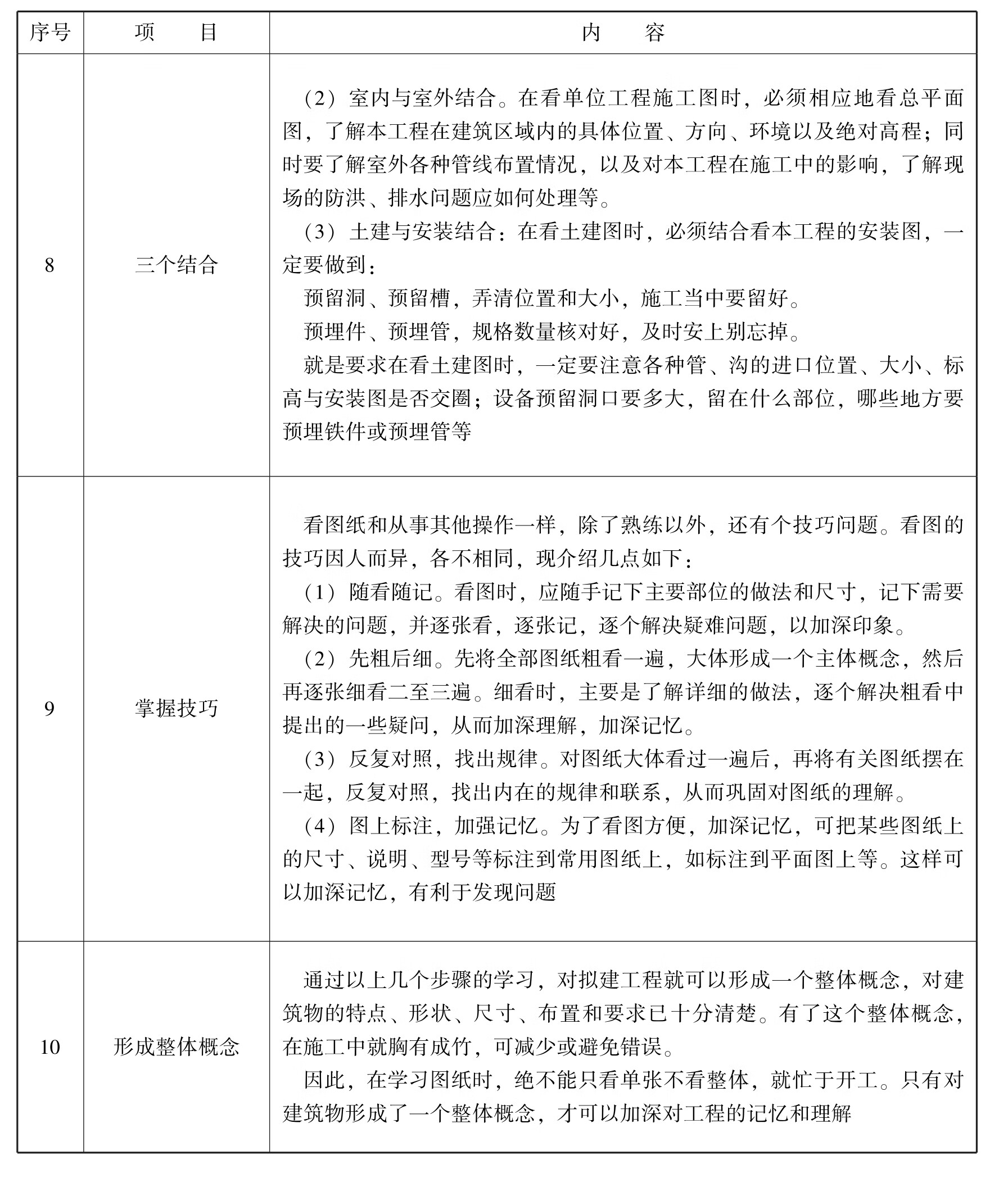

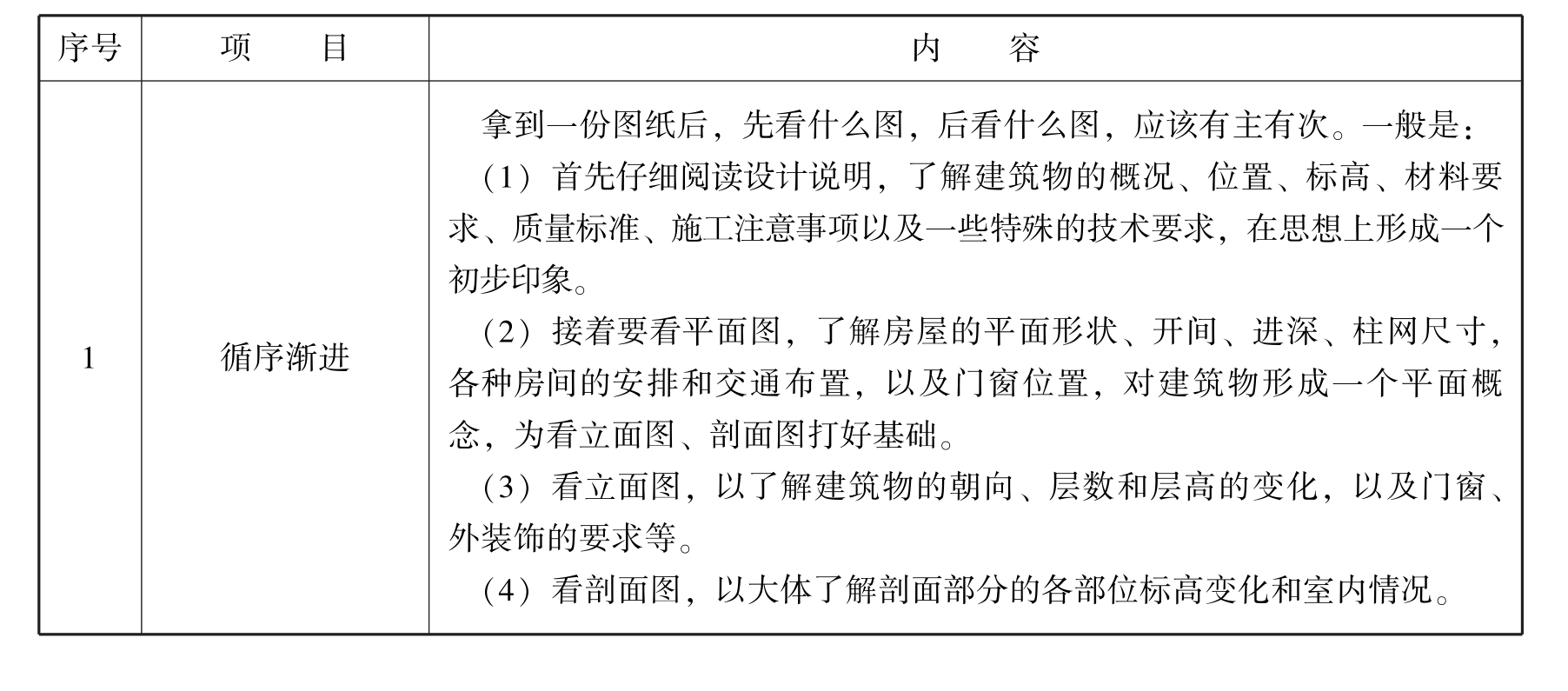

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。木工除了较多的接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。建筑识图方法具体见表1-4。

表1-4　建筑识图方法

续表1-4

续表1-4

续表1-4

续表1-4

1.3　房屋构造

一幢民用建筑，例如教学楼，一般是由基础、墙（或柱）、楼板层及地坪层（楼地层）、屋顶、楼梯和门窗等主要部分组成，如图1-1所示。

图1-1　民用建筑物的组成

1.基础

基础是房屋最下部埋在土中的扩大构件，它承受着房屋的全部荷载，并把荷载传给基础下面的土层（地基）。

2.墙与柱

墙与柱是房屋的垂直承重构件，它承受楼地面和屋顶传来的荷载，并把这些荷载传给基础。墙体还是分隔、围护构件，外墙阻隔雨、风、雪、寒暑对室内的影响，内墙起着分隔房间的作用。

3.楼面与地面

楼面与地面是房屋的水平承重和分隔构件。楼面是指二层或二层以上的楼板。地面又称为底层地坪，是指第一层使用的水平部分。它们承受着房间的家具、设备和人员的重量。

4.楼梯

楼梯是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散之用。

5.屋顶（屋盖）

屋顶是房屋顶部的围护和承重构件。它一般由承重层、防水层和保温（隔热）层三大部分组成，主要抵御阳光辐射和风、霜、雨、雪的侵蚀，承受外部荷载以及自身重量。

6.门和窗

门和窗是房屋的围护构件。门主要供人们出入通行，窗主要供室内采光、通风、眺望之用。同时，门窗还具有分隔和围护作用。

1.4　建筑力学基本知识

力是物体间相互的机械作用，这种作用使物体的运动状态或形状发生改变。力使物体运动状态发生改变称为力的外效应，而力使物体形状发生改变称为力的内效应。力对物体的作用效应取决于力的大小、方向和作用点，简称为力的三要素。这三个要素中，有任何一个要素改变，力的作用效应就会改变。

1.4.1　力的大小、方向和作用点

力的大小表示物体间机械作用的强弱程度，为了量度力的大小，必须规定力的单位，在国际单位制中，用牛顿（国际代号为N）或千牛顿（国际代号为kN）作为力的单位，1kN=103N。

力的方向是表示物体间的机械作用具有方向性，它包含方位和指向两个意思，如铅垂向下、水平向右等。

力的作用点就是力在物体上的作用位置。实际工程中，力在物体中的作用位置并不集中于一点，而是作用于一定范围，例如重力是分布在物体的整个体积上的，称体积分布力，水对池壁的压力是分布在池壁表面上的，称面分布力，同理若分布在一条直线上的力，称线分布力，但是当力的作用范围相对于物体来说很小时可近似地看作一个点，作用于这个点上的力称为集中力。如力的作用范围较大，不能忽略不计，应按分布力来考虑。

力是一个既有大小又有方向的量，所以力是矢量，可以用一个带箭头的线段来表示，称为力的图示法。如图1-2所示，线段的长度按一定的比例表示力的大小，线段与某定直线的夹角表示力的方位，箭头表示力的指向，带箭头线段的起点或终点表示力的作用点。

图1-2　力的图示法

1.4.2　静力学公理

静力学基本公理是指人们在生产和生活实践中长期积累和总结出来并通过实践反复验证的具有一般规律的定理和定律。它是静力学的理论基础，且不用加以数学推导。

1.二力平衡公理

作用在同一刚体上的两个力，使刚体平衡的充分和必要条件是：这两个力大小相等、方向相反且作用在同一直线上。

应当指出，二力平衡原理对刚体是必要且充分的，对变形体则是必要的，而不是充分的。

利用此原理可以确定力的作用线位置，例如刚

....
