书名：混凝土工pdf/doc/txt格式电子书下载

推荐语：

作者：高原编

出版社：中国计划出版社

出版时间：2017-01-01

书籍编号：30614098

ISBN：9787518205288

正文语种：中文

字数：100373

版次：1

所属分类：教材教辅-建筑类

图书在版编目（CIP）数据

混凝土工/高原主编.--北京：中国计划出版社，2017.1

图文精解建筑工程施工职业技能系列

ISBN 978-7-5182-0528-8

Ⅰ.①混…　Ⅱ.①高…　Ⅲ.①混凝土施工-职业培训-教材　Ⅳ.①TU755

中国版本图书馆CIP数据核字（2016）第267867号

图文精解建筑工程施工职业技能系列

混凝土工

高　原　主编

中国计划出版社出版发行

网址：www.jhpress.com

地址：北京市西城区木樨地北里甲11号国宏大厦C座3层

邮政编码：100038　电话：（010）63906433（发行部）

北京天宇星印刷厂印刷

787mm×1092mm　1/16　12.25 印张　294 千字

2017年1月第1版　2017年1月第1次印刷

印数1—3000册

ISBN 978-7-5182-0528-8

定价：35.00元

版权所有　侵权必究

本书环衬使用中国计划出版社专用防伪纸，封面贴有中国计划出版社

专用防伪标，否则为盗版书。请读者注意鉴别、监督！

侵权举报电话：（010）63906404

如有印装质量问题，请寄本社出版部调换

前言

混凝土工是土建专业工种中的一个，专指将混凝土浇筑成构件、建筑物、构筑物的人员，主要从事材料的投放及混凝土的搅拌和运输，混凝土的浇筑和振捣，混凝土的养护及缺陷修补，以及混凝土的安全生产等工作。在目前的土建工程中，混凝土是施工建设的重要组成部分，混凝土施工技术对整个工程的质量来说也是至关重要的，所以在施工中对混凝土质量进行严格的监控必不可少，这一措施是保证土建工程顺利圆满完成的基础。混凝土作为多组成成分构成的一种材料，不仅需要注意包括水泥、砂石、水等在内的配用料，也要考虑到运输技术、施工环境等有着重要关系的因素，严格按照相关标准规程进行施工。因此，我们组织编写了这本书，旨在提高混凝土工专业技术水平，确保工程质量和安全生产。

本书根据国家新颁布的《建筑工程施工职业技能标准》JGJ/T 314—2016以及《混凝土结构工程施工质量验收规范》GB 50204—2015、《房屋建筑制图统一标准》GB/T 50001—2010、《建筑结构制图标准》GB/T 50105—2010、《普通混凝土配合比设计规程》JGJ 55—2011等标准编写，主要介绍了混凝土基本知识、房屋构造基本知识、基槽（坑）的开挖、混凝土材料与施工机具、混凝土工安全生产相关知识、混凝土配合比设计、混凝土坍落度测定及试块制作、普通混凝土施工、混凝土工程施工等内容。本书采用图解的方式讲解了混凝土工应掌握的操作技能，内容丰富，图文并茂，针对性、系统性强，并具有实际的可操作性，实用性强，便于读者理解和应用。既可供混凝土工、建筑施工现场人员参考使用，也可作为建筑工程职业技能岗位培训相关教材使用。

由于作者的学识和经验所限，虽然经编者尽心尽力，但书中仍难免存在疏漏或未尽之处，敬请有关专家和读者予以批评指正（E-mail：zt1966@126.com）。

编　者

2016年10月

1　混凝土的基本知识

1.1　混凝土工职业技能等级要求

1.1.1　五级混凝土工

1.理论知识

（1）熟悉砂石的种类、质量要求和保管方法。

（2）熟悉常用工具、量具名称，了解其功能和用途。

（3）熟悉安全生产基本常识及常见安全生产防护设施的功用。

（4）了解建筑识图中常见的名称、图例和代号。

（5）了解房屋的建筑组成，以及相关部位所起的作用和要求。

（6）了解混凝土拌合物工作性能的基本要求以及混凝土拌合物坍落度的测试方法。

（7）了解一般钢筋混凝土基础、墙、柱、梁、板的混凝土浇筑和操作要点。

（8）了解混凝土配合比及性能和养护的基本知识。

（9）了解钢筋保护层的作用，以及钢筋保护层厚度的规定。

2.操作技能

（1）会操作使用插入式和平板式振动器，并能做简单的维护保养。

（2）会在师傅的指导下浇捣一般的钢筋混凝土基础、梁、柱、板和楼梯等建筑结构部位。

（3）会按柱、梁和板等结构混凝土中钢筋保护层的要求正确放置各类保护层垫块。

（4）会进行混凝土拌合物坍落度的测试。

（5）会按要求修复钢筋骨架在混凝土浇捣成型过程中变形和损坏，并对混凝土表面的麻面、蜂窝进行修补。

（6）会使用劳动防护用品进行必要的劳动防护。

1.1.2　四级混凝土工

1.理论知识

（1）掌握混凝土搅拌、浇筑和振捣成型的操作步骤和方法。

（2）掌握普通水泥的水化凝结过程和混凝土养护的方法和要求。

（3）熟悉常用水泥的种类、强度等级和保管方法，以及砂石的性能和使用范围。

（4）熟悉混凝土拌合物工作性能的基本要求，以及坍落度的测试方法。

（5）熟悉混凝土施工的安全生产操作规程。

（6）了解较复杂的基础、墙、柱、梁、板的混凝土浇筑和操作要点。

（7）了解建筑识图的基本方法。

（8）了解单层工业厂房的组成，以及相关部位所起的作用和要求。

（9）了解普通混凝土配合比和商品混凝土的基本知识。

（10）了解主筋、架立筋、箍筋和分布筋等钢筋在混凝土结构中的作用。

2.操作技能

（1）熟练操作使用各类振动器等施工机械，并能做简单的维护保养。

（2）能够浇捣一般的钢筋混凝土基础、梁、柱、板和楼梯等建筑结构部位。

（3）会按规范要求制作各种混凝土试件。

（4）会按规定要求对混凝土进行养护。

（5）会判断混凝土的工作性能。

（6）会根据砂石含水率进行混凝土施工配合比的计算。

1.1.3　三级混凝土工

1.理论知识

（1）掌握混凝土浇捣过程中临时施工缝留置原理。

（2）熟悉不同结构拆模时对混凝土强度的要求，并掌握其拆模期限。

（3）熟悉较复杂的基础、墙、柱、梁和板的混凝土浇筑和操作要点。

（4）熟悉建筑施工图的有关知识。

（5）熟悉普通水泥、掺合料和外加剂的技术特性、使用方法和适用范围。

（6）熟悉预防和处理质量和安全事故方法及措施。

（7）了解轻质混凝土和加气混凝土的材料组成、技术性能和施工工艺过程。

（8）了解结构房屋的受力特点。

（9）了解屋架、吊车梁等预制构件的浇筑和操作方法。

（10）了解钢筋混凝土结构梁、柱、墙的受力特点及钢筋配置要求。

（11）了解一般钢筋混凝土基础、墙、柱、梁、板的浇筑对模板的要求。

2.操作技能

（1）熟练掌握混凝土布料机进行混凝土施工。

（2）会浇捣钢筋混凝土基础、梁、柱、板和楼梯等建筑结构部位。

（3）会按质量要求进行自检和互检。

（4）会对常用的混凝土施工机械进行维修保养，并能排除其一般的电气、线路和机械故障。

（5）会根据砂石料的情况进行混凝土施工配合比的调整，会进行普通混凝土配合比的设计。

（6）会进行吊车梁、屋架、方桩等预制构件的制作。

（7）会进行轻质混凝土和加气混凝土的施工。

（8）会按图进行混凝土的工料计算。

1.1.4　二级混凝土工

1.理论知识

（1）熟悉结构施工图的有关知识。

（2）熟悉特种水泥和外加剂的技术特性、使用方法和适用范围。

（3）熟悉预防和处理质量和安全事故方法及措施。

（4）熟悉混凝土工程施工组织设计编制的原理。

（5）熟悉清水混凝土的施工工艺和缺陷的修补方法。

（6）了解先张法和后张法预应力构件施工的技术知识。

（7）了解特种功能混凝土材料组成、技术性能和施工工艺过程。

（8）了解应用计算机辅助软件进行建筑图纸绘制的相关知识。

2.操作技能

（1）熟练掌握复杂基础、墙、柱、梁、板的混凝土浇筑和操作要点。

（2）熟练掌握耐酸、耐碱和耐热等特种功能混凝土的配制。

（3）会进行耐酸、耐碱和耐热等特种功能混凝土的施工。

（4）会进行预应力吊车梁、屋架等预制构件的施工。

（5）会编制本职业施工组织设计，并组织施工。

（6）会按施工质量要求对工程质量进行验收和评定。

（7）会根据施工现场情况提出安全生产建议，并会处理一般的安全事故。

（8）会应用计算机辅助软件进行一般建筑施工图的绘制。

1.1.5　一级混凝土工

1.理论知识

（1）掌握应用计算机辅助软件进行建筑图纸绘制的相关的知识。

（2）掌握有关安全法规及突发安全事故的处理程序。

（3）熟悉特种材料混凝土的组成、分类和性能。

（4）熟悉特种材料混凝土配合比设计的有关知识和配合比设计方法。

（5）熟悉大模板、滑模、升板的应用原理和混凝土施工工艺流程。

（6）熟悉筒仓、烟囱和水塔等构筑物的混凝土施工工艺流程。

（7）熟悉设备施工图的有关知识，以及建筑、结构和设备施工图之间的相互关系。

（8）熟悉不同季节施工的特点和措施。

2.操作技能

（1）熟练运用计算机辅助软件进行建筑图纸的绘制。

（2）熟练掌握特种材料混凝土的配置。

（3）会组织进行特种材料混凝土的施工。

（4）会组织进行大模板、滑模和升板的施工。

（5）会组织进行筒仓、烟囱和水塔等高耸构筑物的施工。

（6）会提出解决本职业疑难问题的施工方案，并组织实施。

（7）会编制突发安全事故处理的预案，并熟练进行现场处置。

1.2　建筑识图基础

1.2.1　基本规定

（1）图线宽度b应按现行国际标准《房屋建筑制图统一标准》GB/T 50001—2010中的有关规定选用。

（2）每个图样应根据复杂程度与比例大小，先选用适当基本线宽度b，再选用相应的线宽。根据表达内容的层次，基本线宽b和线宽比可适当地增加或减少。（3）建筑结构专业制图应选用表1-1所示的图线。

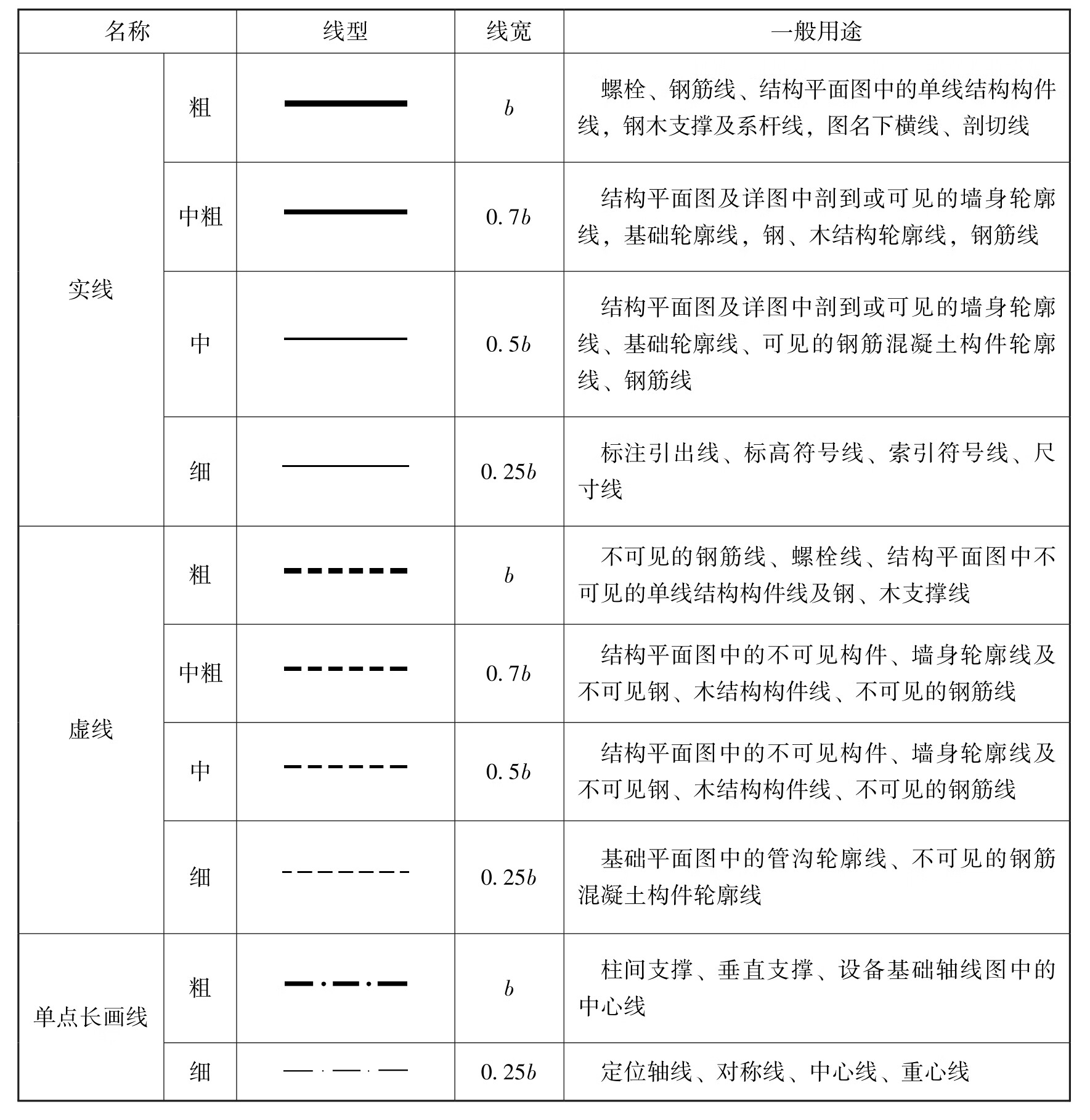

表1-1　图线

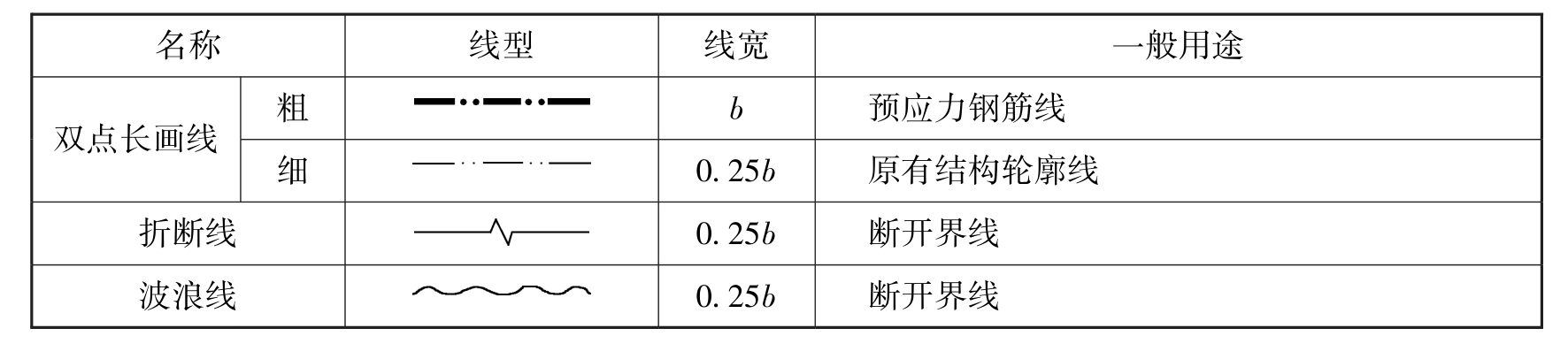

续表1-1

（4）在同一张图纸中，相同比例的各图样，应选用相同的线宽组。

（5）绘图时根据图样的用途、被绘物体的复杂程度，应选用表1-2中的常用比例，特殊情况下也可选用可用比例。

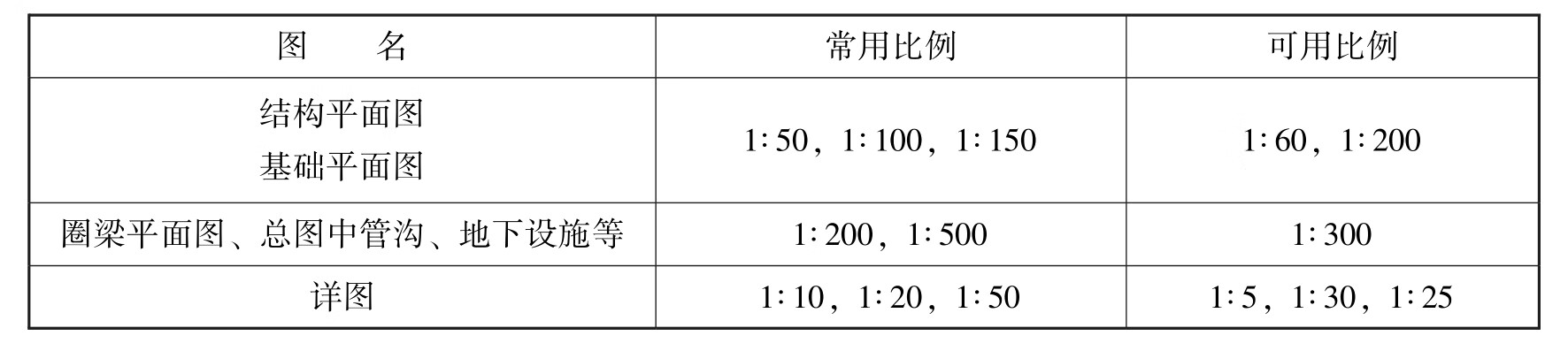

表1-2　比例

（6）当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。轴线尺寸与构件尺寸也可选用不同的比例绘制。

（7）常用构件代号见表1-3。

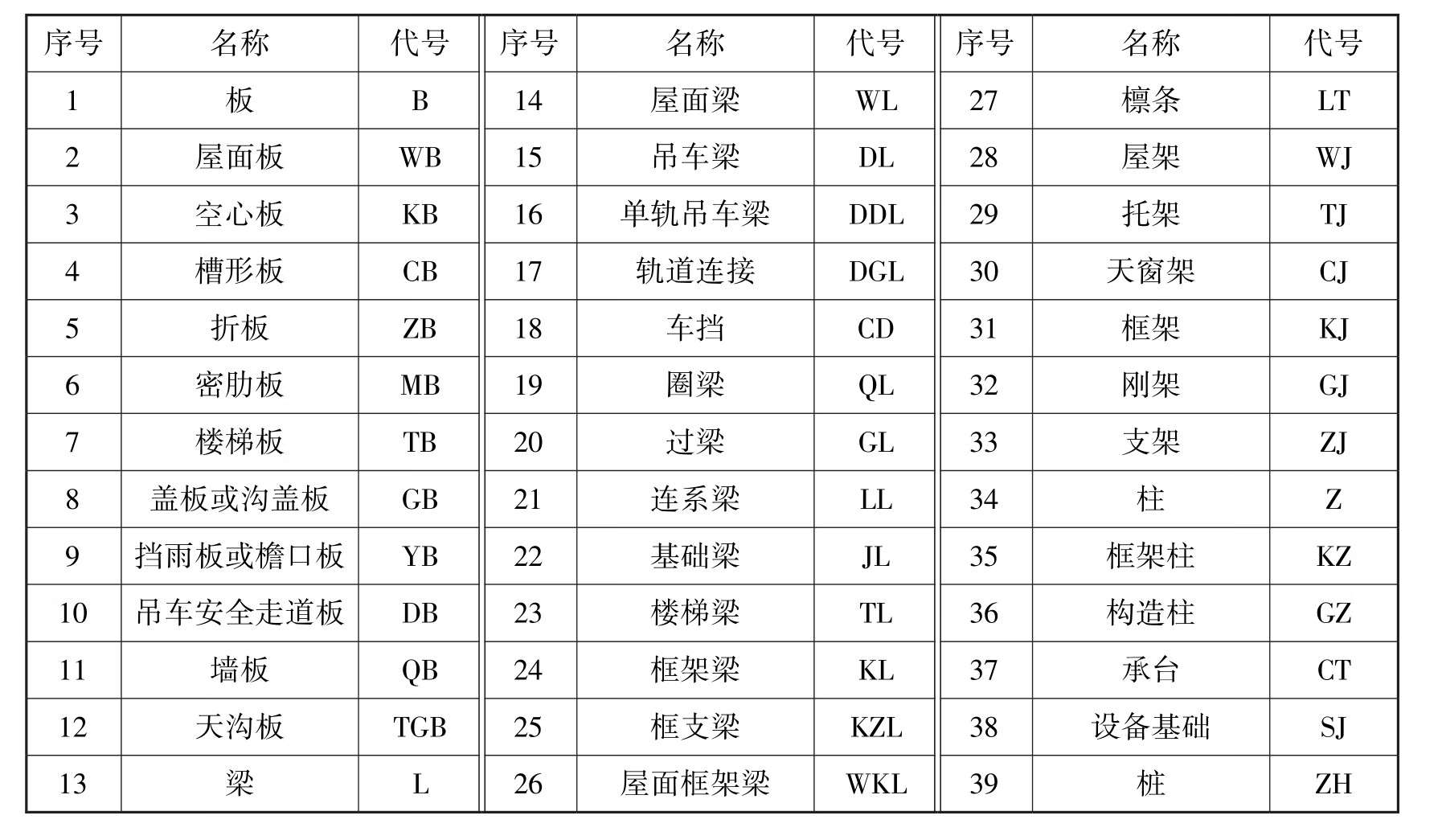

表1-3　常用构件代号

续表1-3

（8）当采用标准、通用图集中的构件时，应用该图集中的规定代号或型号注写。

（9）结构平面图应按图1-1、图1-2的规定采用正投影法绘制，特殊情况下也可采用仰视投影绘制。

图1-1　用正投影法绘制预制楼板结构平面图

图1-2　节点详图

（10）在结构平面图中，构件应采用轮廓线表示，当能用单线表示清楚时，也可用单线表示。定位轴线应与建筑平面图或总平面图一致，并标注结构标高。

（11）在结构平面图中，当若干部分相同时，可只绘制一部分，并用大写的拉丁字母（A、B、C……）外加细实线圆圈表示相同部分的分类符号。分类符号圆圈直径为8mm或10mm。其他相同部分仅标注分类符号。

（12）桁架式结构的几何尺寸图可用单线图表示。杆件的轴线长度尺寸应标注在构件的上方（图1-3）。

图1-3　对称桁架几何尺寸标注方法

（13）在杆件布置和受力均对称的桁架单线图中，若需要时可在桁架的左半部分标注杆件的几何轴线尺寸，右半部分标注杆件的内力值和反力值；非对称的桁架单线图，可在上方标注杆件的几何轴线尺寸，下方标注杆件的内力值和反力值。竖杆的几何轴线尺寸可标注在左侧，内力值标注在右侧。

（14）在结构平面图中索引的剖视详图、断面详图应采用索引符号表示，其编号顺序宜按图1-4的规定进行编排，并符合下列规定：

图1-4　结构平面图中索引剖视详图、断面详图编号顺序表示方法

1）外墙按顺时针方向从左下角开始编号。

2）内横墙从左至右，从上至下编号。

3）内纵墙从上至下，从左至右编号。

（15）在结构平面图中的索引位置处，粗实线表示剖切位置，引出线所在一侧应为投射方向。

（16）索引符号应由细实线绘制的直径为8～10mm的圆和水平直径线组成。

（17）被索引出的详图应以详图符号表示，详图符号的圆应以直径为14mm的粗实线绘制。圆内的直径线为细实线。

（18）被索引的图样与索引位置在同一张图纸内时，应按图1-5的规定进行编排。

（19）详图与被索引的图样不在同一张图纸内时，应按图1-6的规定进行编排，索引符号和详图符号内的上半圆中注明详图编号，在下半圆中注明被索引的图纸编号。

图1-5　被索引图样在同一张图纸内的表示方法

图1-6　详图和被索引图样不在同一张图纸内的表示方法

（20）构件详图的纵向较长，重复较多时，可用折断线断开，适当省略重复部分。

（21）图样的图名和标题栏内的图名应能准确表达图样、图纸构成的内容，做到简练、明确。

（22）图纸上所有的文字、数字和符号等，应字体端正、排列整齐、清楚正确，避免重叠。

（23）图样及说明中的汉字宜采用长仿宋体，图样下的文字高度不宜小于5mm，说明中的文字高度不宜小于3mm。

（

....
