本书以UG NX 12.0（即SIEMENS NX 12.0）中文版为软件操作平台，结合典型范例循序渐进地介绍NX 12.0中文版的软件功能和实战应用知识。本书共9章，内容包括UG NX 12.0入门简介及基本操作、草图、空间曲线与基准特征、创建实体特征、特征操作及编辑、曲面建模、装配设计、工程图设计、NX中国工具箱应用与同步建模。

本书图文并茂、结构清晰、重点突出、实例典型、应用性强，是一本很好的完全实战自学手册，适合从事机械设计、工业设计、模具设计、产品造型与结构设计等工作的专业技术人员阅读。本书还可供UG NX 12系列培训班及大、中专院校师生作为专业UG NX培训教材使用。

图书在版编目（CIP）数据

UG NX 12.0完全自学手册/钟日铭等编著.—4版.—北京：机械工业出版社，2018.12

（CAD/CAM/CAE工程应用丛书）

ISBN 978-7-111-61397-8

Ⅰ．①U…　Ⅱ．①钟…　Ⅲ．①计算机辅助设计-应用软件-手册　Ⅳ．①TP391.73-62

中国版本图书馆CIP数据核字（2018）第261000号

机械工业出版社（北京市百万庄大街22号　邮政编码100037）

策划编辑：张淑谦　　责任编辑：张淑谦

责任校对：张艳霞　　责任印制：张　博

三河市宏达印刷有限公司印刷

2019年1月第4版·第1次印刷

184mm×260mm·29.25印张·719千字

0001-3000册

标准书号：ISBN 978-7-111-61397-8

定价：99.00元

凡购本书，如有缺页、倒页、脱页，由本社发行部调换

电话服务

服务咨询热线：（010）88361066

读者购书热线：（010）68326294

　　　　　　　（010）88379203

网络服务

机工官网：www.cmpbook.com

机工官博：weibo.com/cmp1952

金书网：www.golden-book.com

教育服务网：www.cmpedu.com

封面无防伪标均为盗版

前言

UG NX（SIEMENS NX）是新一代数字化产品开发系统，其系列软件广泛应用于机械设计与制造、模具、家电、玩具、电子、汽车、造船、工业造型等行业。

目前已出版的关于UG NX系列的图书很多，读者要想在众多的图书中挑选一本适合自己的实用性强的学习用书却不容易。有不少读者有这样的困惑：学习UG NX很长时间后，却似乎感觉还没有入门，不能将它有效地应用到实际的设计工作中。造成这种困惑的一个重要原因是读者在学习UG NX时，过多地注重了软件的功能，而忽略了实战操作的锻炼和设计经验的积累。事实上，一本好的UG NX图书，除了要介绍基本的软件功能之外，还要结合典型实例和设计经验来介绍应用知识与使用技巧等，并兼顾设计思路和实战性。鉴于此，笔者根据多年的一线设计经验，编写了这本结合软件功能和实际应用的UG NX 12.0完全自学手册。

本书针对UG新版本的功能特点做了部分内容调整，并根据一些热心读者和院校老师的宝贵反馈意见进行了改编，使得本书更实用且精品化。本书以UG NX 12.0为操作蓝本，以软件应用为主线，结合软件功能，全面、深入、细致地通过实战范例来辅助介绍UG NX 12.0的功能和用法。

1.本书内容及知识结构

本书共9章，每一章的主要内容说明如下。

第1章介绍的内容是UG NX 12.0入门简介及基本操作，具体包括UG NX产品简介、UG NX 12.0操作界面、文件管理基本操作、系统基本参数设置、视图布局设置、工作图层设置和基本操作等。

第2章重点介绍的内容有草图工作平面、创建基准点和草图点、草图基本曲线绘制、草图编辑与操作、草图几何约束、草图尺寸约束、定向视图到草图、定向视图到模型、直接草图和草图综合范例。

第3章重点介绍空间曲线和基准特征的实用知识。

第4章首先介绍了实体建模入门概述，接着介绍了如何创建体素特征、如何创建扫掠特征和基本成形设计特征，最后介绍了一个建模综合范例。

第5章重点介绍特征操作及编辑的基础与应用知识，具体包括细节特征、布尔运算、抽壳、关联复制、特征编辑。

第6章重点介绍曲面建模的知识，具体包括曲面片体基础概述、由点构面、由线构面、曲面的其他创建方法、编辑曲面、曲面加厚、曲面进阶知识等。在本章的最后，还专门介绍了一个关于曲面综合设计的应用范例。

第7章结合典型范例来介绍装配设计，主要内容包括装配设计基础、装配约束、使用装配导航器与约束导航器、组件应用、间隙分析、爆炸视图、装配顺序应用等，最后还将介绍两个装配综合应用范例。

第8章介绍的主要内容包括切换“制图”应用模块、设置制图标准与首选项、工程图的基本管理操作、插入视图、编辑视图、修改剖面线、图样标注/注释和零件工程图综合实战案例等。

第9章介绍NX中国工具箱和同步建模的应用基础知识。

2.本书特点及阅读注意事项

本书结构严谨，实例丰富，重点突出，步骤详尽，应用性强，兼顾设计思路和设计技巧，是一本很好的UG NX 12.0实战学习手册。

本书为相关章节和知识点精选了实战范例，能够快速地引导读者步入专业设计工程师的行业，帮助解决工程设计中的实际问题。

在阅读本书时，配合书中实例进行上机操作，学习效果更佳。

UG NX 12.0子系列版本较多，不同的子系列版本可能有些对话框内容存在细微差别，但不影响使用本书进行学习、工作。

本书提供配套的资料包供读者下载使用，内含各章的一些参考模型文件和精选的操作视频文件（MP4视频格式），以辅助学习。另外，为配合教学需要，本书配套资料包还提供配套的电子教案（PPT格式）。

本随书配套资料包仅供学习之用，请勿擅自将其用于其他商业活动。

3.技术支持及答疑等

如果读者在阅读本书时遇到什么问题，可以通过E-mail方式与作者联系，作者的电子邮箱为sunsheep79@163.com。欢迎读者在设计梦网（www.dreamcax.com）注册会员，通过技术论坛获取技术支持及答疑沟通。另外，也可以通过用于技术支持的QQ（3043185686、617126205）与作者联系并进行技术答疑与交流。

本书主要由钟日铭编著，参与编写的还有肖秋连、钟观龙、庞祖英、钟日梅、肖秋引、刘晓云、邹思文、曾婷婷、钟周寿、周兴超、黄观秀、肖钦、钟寿瑞、肖宝玉、赵玉华、钟春桃、陈忠钰、钟春雄、陈日仙、沈婷、肖世鹏和劳国红。

本书秉承笔者一贯严谨的作风，精心编著，并反复校对，由于作者水平有限，书中难免会存在疏漏之处，恳请各位读者、同行批评指正，以待再版时更正。在此表示诚挚的感谢！

天道酬勤，熟能生巧，以此与读者共勉。

作者 钟日铭

第1章 UGNX12.0入门简介及基本操作

本章导读：

SIEMENS NX（又称UG NX）是新一代数字化产品开发系统。本章介绍的内容是UG NX 12.0入门简介及基本操作，具体包括UG NX产品简介、UG NX 12.0操作界面、文件管理基本操作、系统基本参数设置、视图布局设置、工作图层设置和基本操作等。

1.1 UG NX产品简介

SIEMENS PLM Software的旗舰数字化产品开发解决方案NX系列软件性能优良、集成度高，功能涵盖了产品的整个开发和制造等过程。NX建立在为客户提供优秀解决方案的成功经验基础之上，这些解决方案可以全面提高设计过程中的效率，削减成本，并缩短进入市场的时间。NX的独特之处是其知识管理基础，工程专业人员可以使用其来推动革新以创造出更大的利润，还可以管理生产和系统性能知识，并根据已知准则来确认每一设计决策。利用NX强大而灵活的建模功能，工业设计师能够迅速地建立和改进复杂的产品形状，并且使用先进的渲染和可视化工具来最大限度地满足设计概念的审美要求。

UG NX包括众多的设计应用模块，具有高性能的机械设计和制图功能，为制造设计提供高性能和灵活性以满足客户设计任何复杂产品的需要；UG NX还具有钣金模块、专业的管路和线路设计系统、专用塑料件设计模块和其他行业设计所需的专业应用程序；UG NX提供的同步建模技术提高了各类产品的开发速度，扩展了NX与第三方CAD应用数据有效协同工作的能力；UG NX允许制造商以数字化的方式仿真、确认和优化产品及其开发过程，这样可以有效地改善产品质量，同时大大降低设计成本和研发周期。

另外，UG NX产品开发解决方案支持制造商所需的一些工具，可用于管理过程并与扩展的企业共享产品信息。UG NX与SIEMENS PLM其他解决方案的完整套件无缝结合，实现了在可控环境下协同设计、管理产品数据、转换数据等。

UG NX系列软件应用广泛，尤其在高端工程领域。大部分飞机发动机和汽车发动机都采用UG NX进行设计。其主要大客户包括通用汽车、通用电气、福特、波音麦道、洛克希德·马丁、劳斯莱斯、普惠发动机、日产和克莱斯勒等。在高端领域与CATIA、Creo、SOLIDWORKS并驾齐驱。

NX 12.0是西门子公司于2017年底正式发布的NX新版本，该版本在操作界面、CAD建模、验证、制图、仿真/CAE、工装设计、加工流程和流水线设计等方面新增或增强了很多实用功能，进一步提高了整个产品开发过程中的生产效率。此外，NX 12.0可以全面支持带有中文字符的路径和文件名称。

本书将结合软件功能、设计理论与典型范例来系统地介绍UG NX 12.0的相关实用知识。

1.2 UG NX 12.0操作界面

以Windows 10系统为例，要启动UG NX 12.0，则在计算机视窗左下角单击“开始”按钮，接着从打开的“开始”菜单的“所有程序”列表中选择“Siemens NX 12.0”|“NX12.0”命令，系统弹出图1-1所示的NX 12.0启动界面。

图1-1 NX 12.0启动界面

该启动界面片刻后消失，系统打开NX 12.0的初始操作界面（也称初始运行界面），如图1-2所示。在初始操作界面的窗口中，可以查看一些基本概念、交互说明或开始使用信息等，这对初学者是很有帮助的。在初始操作界面中，将鼠标指针移至窗口中的左部选择要查看的选项（这些选项包括“模块”“部件”“应用模块”“资源条”“命令查找器”“对话框”“显示模式”“选择”“多个窗口”“视图操控”“定制”“快捷方式”“帮助”），则在窗口中的右部区域显示所选选项的介绍信息。

图1-2 NX 12.0初始操作界面

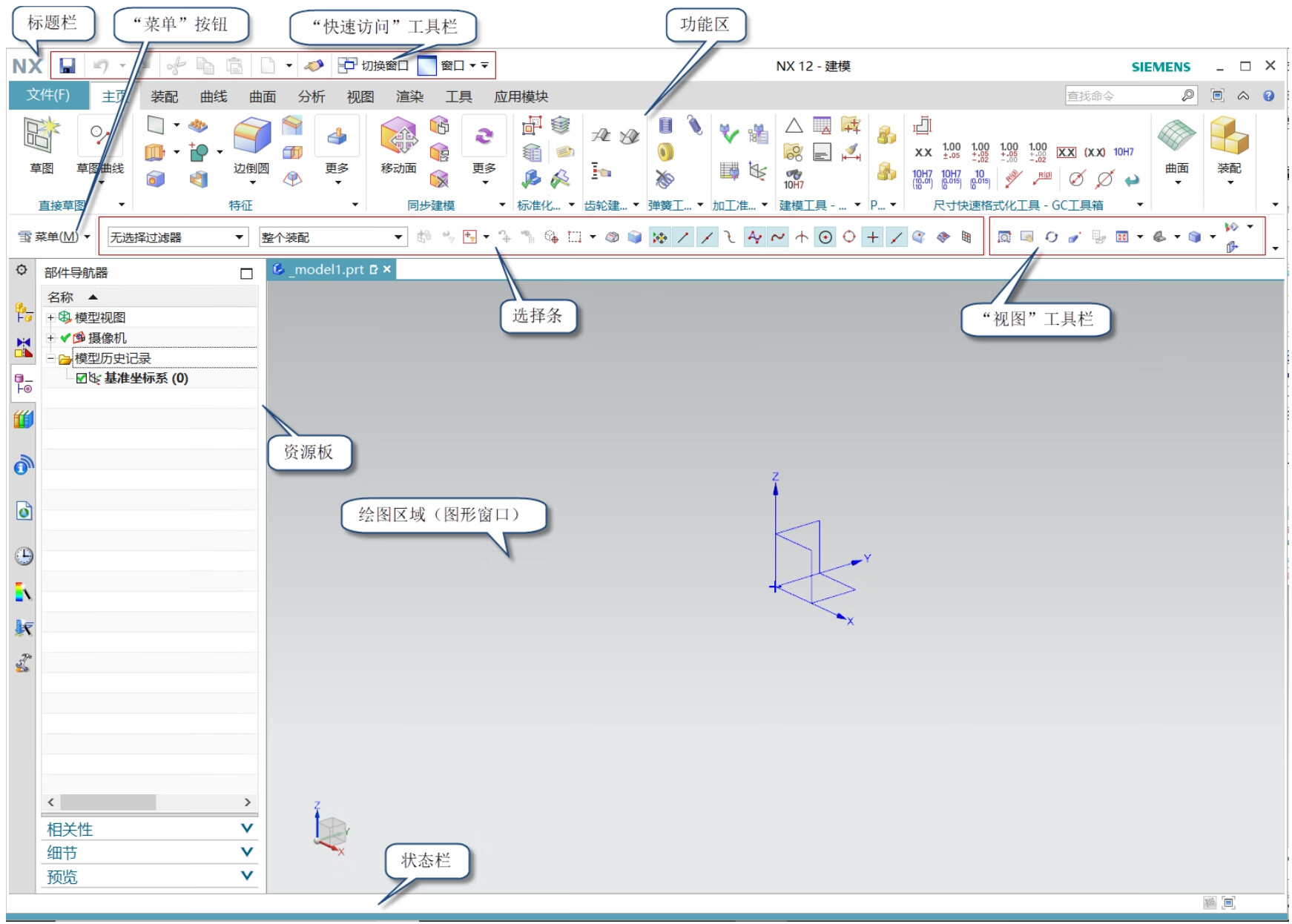

若在功能区的“主页”选项卡中单击“新建”按钮，或者在“快速访问”工具栏中单击“新建”按钮，则打开“新建”对话框，从中指定所需的模块和新文件名等，单击“确定”按钮，从而进入主操作界面。图1-3为从事建模设计的一个主操作界面，该主操作界面定”按钮，从而进入主操作界面。图1-3为从事建模设计的一个主操作界面，该主操作界面主要由标题栏、功能区、上边框条（包含“菜单”按钮、选择条和“视图”工具栏等）、状主要由标题栏、功能区、上边框条（包含“菜单”按钮、选择条和“视图”工具栏等）、状态栏、资源板和绘图区域等部分组成。其中资源板包括一个竖向资源条和相应的显示列表态栏、资源板和绘图区域等部分组成。其中资源板包括一个竖向资源条和相应的显示列表框，竖向资源条上的选项工具包括“装配导航器”、“约束导航器”、“部件导航器”、“重用库”、“HD3D工具”、“Web浏览器”、“历史记录”、“Process Studio”、“加工向导”和“角色”按钮。在资源板的竖向资源条上单击相应的选项工具（图标命令），即可将相应的资源信息显示在资源板列表框中。另外，在资源板的历史记录中可以快速找到近期打开过的文件模型。

图1-3 NX 12.0主操作界面

状态栏包括提示行和状态行，如图1-4所示。提示行用于显示当前操作的相关信息，如提示操作的具体步骤，并引导用户来进行选择操作；状态行用于显示操作的执行情况。在状态栏的右侧提供一个实用的“切换全屏模式”按钮，单击此按钮可以切换到全屏模式下查看会话，以使可用的图形窗口区域最大化。

图1-4 状态栏

修改一个文件后，若要退出UG NX 12.0系统，则在功能区中选择“文件”|“退出”命令，或者直接在屏幕右上角单击标题栏中的“关闭”按钮，系统弹出图1-5所示的“退出”对话框，用户可以在“退出”对话框中单击相应的按钮来保存文件并退出UG NX 12.0系统，或者不保存文件直接退出

....
