前言

室内是指建筑物的内部空间，室内设计（Interior Design）就是对建筑物的内部空间进行的环境和艺术设计。室内设计作为独立的综合性学科，于20世纪60年代初出现，强调室内空间装饰的功能性、追求造型单纯化，兼顾经济性、实用性和耐久性。室内装饰设计是建筑的内部空间环境设计，与人的生活关系最为密切，室内设计水平高低直接反映着居住与工作环境质量的好与坏。现代室内设计根据建筑空间的使用性质和所处环境，运用物质技术手段和艺术处理手法，从内部把握空间，进而设计其形状和大小。为了让人们在室内环境中舒适地生活和活动，设计者应整体考虑环境和用具的布置设施。室内设计的根本目的在于创造满足物质与精神两方面需要的空间环境。因此，室内设计既要满足物质功能的要求，又要满足精神功能的要求。

随着时代的发展，计算机辅助设计（CAD）技术有了巨大的突破，已由传统的专业化、单一化操作方式逐渐向简单明了的可视化、多元化方向飞跃，以满足设计者在设计过程中发挥个性设计理念、表现个人创作风格的新需求。其中最为出色的CAD设计软件之一是美国欧特克公司的AutoCAD，在多年的发展中，AutoCAD相继进行了20多次升级，每次升级都带来一次功能的大幅提升。近几年来，随着电子和网络技术的飞速发展，AutoCAD也加快了更新的步伐，继2016年推出AutoCAD 2017后，Autodesk公司于2017年又推出了AutoCAD 2018。

AutoCAD不仅具有强大的二维平面绘图功能，而且具有出色的、灵活可靠的三维建模功能，是进行室内装饰图形设计最为便捷的工具与途径之一。使用AutoCAD绘制建筑室内装饰图形，不仅可以利用人机交互界面实时进行修改，快速把个人的意见或想法反映到设计中去，而且可以实时查看修改效果，并从多个角度进行观察，是建筑室内装饰设计的优秀工具。

对室内设计师或技术人员来说，熟练使用AutoCAD是非常必要的。本书以AutoCAD2018简体中文版作为设计软件，结合各种建筑装饰工程的特点，除了详细介绍室内设计常见家具、洁具和电器等各种装饰配景图形绘制方法外，还精心挑选常见且具有代表性的建筑室内空间，如单元住宅、宾馆、休闲娱乐场馆等，讲述了在现代室内空间装饰设计中，如何使用AutoCAD绘制各种建筑室内空间的平面、地面、吊顶和立面以及节点大样图等相关装饰图的方法与技巧。

本书在介绍室内设计装潢设计的各种方法和技巧时，由浅入深地介绍了AutoCAD 2018软件中有关室内装潢设计的各项功能，书中用到了作者多年积累的各种不同类型的建筑图库，可帮助用户提高制图效率。

随书附赠的网盘资料包含了书中所有实例的源文件和全书所有实例绘制过程的视频讲解文件，读者可以通过扫描封底“IT有得聊”二维码回复60627下载。

本书面向初、中级用户以及对建筑制图比较了解的工程技术人员，旨在帮助读者用较短的时间快速、熟练地掌握使用AutoCAD 2018室内装潢设计的各种应用技巧，以提高读者的室内装潢设计水平。

本书既可用作中、高等院校的CAD或室内设计课程班的教材，也可作为读者自学或室内设计专业人员学习参考的工具书。

本书主要由张日晶、胡仁喜和张亭编写，参与编写的还有康士廷、王正军、解江坤、王国军、王艳、刘冬芳、井晓翠、卢思梦、李亚莉、韩校粉、闫聪聪、王敏、杨雪静、卢园、王玮和王艳池。书中所涉及的内容大多来自作者几年来使用AutoCAD的经验总结，也有部分内容取自实际的设计图样。考虑到室内设计绘图的复杂性，作者对书中的理论讲解和实例引导都做了一些适当的简化处理，尽量做到深入浅出，以期起到抛砖引玉的作用。

由于作者水平有限，书中不足之处在所难免，恳请广大读者登录网站www.sjzswsw.com或发送邮件至win760520@126.com批评指正。也可以加入QQ群（575520269）参与交流探讨。

编者

第1章 AutoCAD 2018基础

知识导引

本章介绍AutoCAD样板图的制作过程，包括图形范围、单位等绘图参数的设置及系统配置。在绘制样板图的过程中，用户可以了解绘制样板图应该进行的准备工作，如设置图层和文字样式、标注样式等。在绘制图形时，用户可以学习一般图形的绘制程序，如一些辅助命令的使用。

内容要点

➢绘图环境设置

➢基本输入操作

➢图层设置

➢绘图辅助工具

➢文字样式与标注样式

1.1 绘图环境设置

本节思路

本节介绍了AutoCAD 2018的初始绘图环境设置和系统参数配置，执行几个命令时会显示标准文件选择对话框，从中可以通过本地和网络驱动器、FTP站点以及Web文件夹来选择文件，然而各个对话框都有所不同，本节将为读者详细讲解。

1.1.1 操作界面

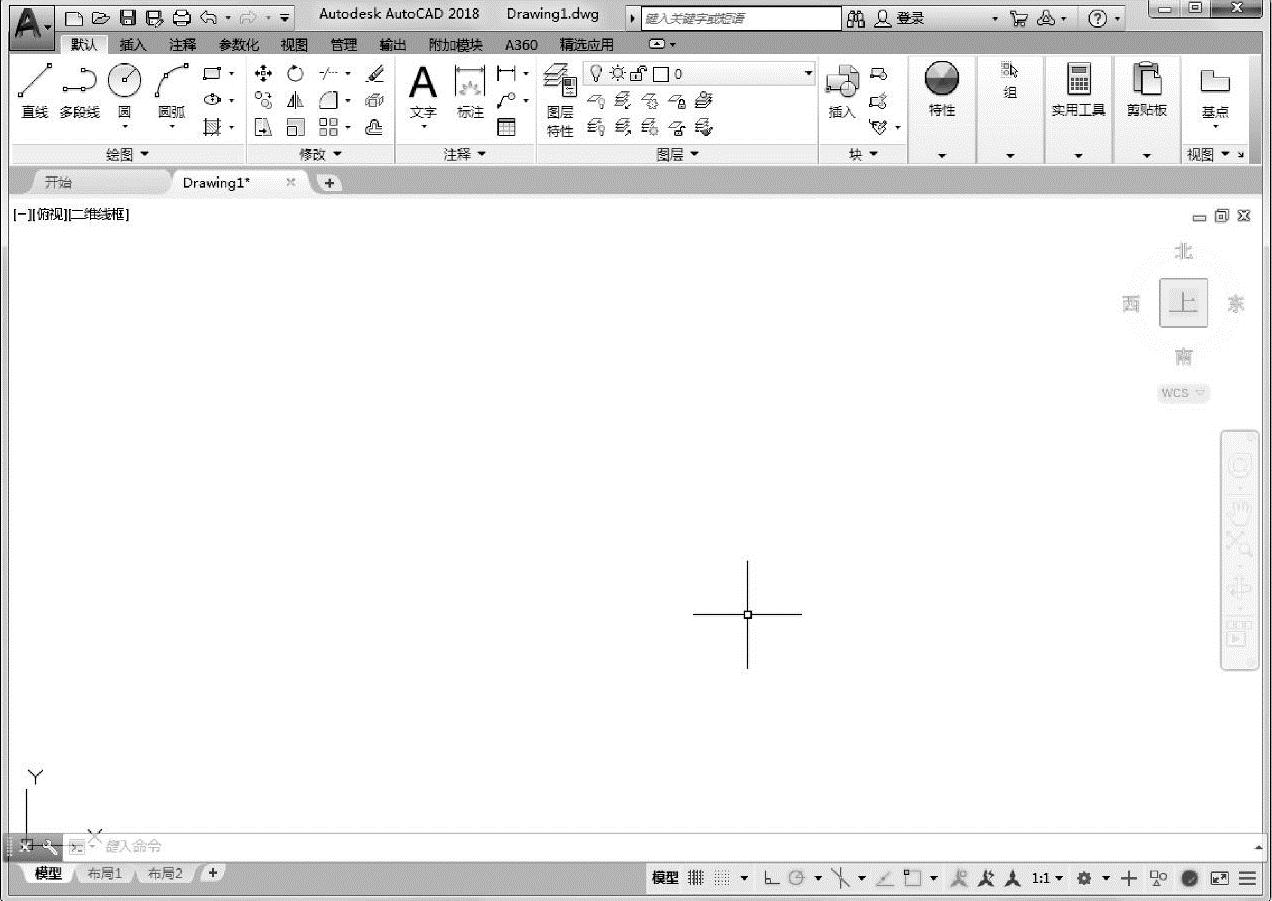

AutoCAD 2018的操作界面是显示、编辑图形的区域，如图1-1所示，包括标题栏、绘图区、十字光标、坐标系图标、命令行窗口、状态栏、布局标签和快速访问工具栏等。

1. 标题栏

AutoCAD 2018中文版操作界面的最上端是标题栏。标题栏中显示了系统当前正在运行的应用程序（AutoCAD 2018）和用户正在使用的图形文件。在用户首次启动AutoCAD 2018时，标题栏中将显示该软件在启动时创建并打开的图形文件的名字Drawing1.dwg（见图1-1）。

2. 绘图区

绘图区是指在标题栏下方的大片空白区域，是用户使用AutoCAD 2018绘制图形的区域。

图1-1 AutoCAD 2018中文版的操作界面

注意

安装AutoCAD 2018后，在绘图区中右击鼠标，打开快捷菜单，如图1-2所示，选择“选项”命令，打开“选项”对话框，选择“显示”选项卡，在“窗口元素”选项组中将“配色方案”设置为“明”，如图1-3所示，单击“确定”按钮，退出对话框，其操作界面如图1-4所示。

图1-2 快捷菜单

图1-3 “选项”对话框

图1-4 调整为“明”后的工作界面

在绘图区域中，还有一个作用类似光标的十字线，其交点反映了光标在当前坐标系中的位置。在AutoCAD 2018中，该十字线称为十字光标，如图1-1中所示，AutoCAD通过十字光标显示当前点的位置。十字光标的方向与当前用户坐标系的X轴、Y轴方向平行，其长度系统预设为屏幕大小的5%。

（1）修改操作界面中十字光标的大小

十字光标的长度系统预设为屏幕大小的5%，用户可以根据绘图的实际需要更改其大小。修改图形窗口中十字光标大小的方法如下。

在操作界面中选择菜单栏中的“工具”→“选项”命令，将弹出“选项”对话框。切换至“显示”选项卡，在“十字光标大小”选项组中的文本框中直接输入数值，或者拖动文本框右侧的滑块，即可对十字光标的大小进行调整，如图1-5所示。

此外，用户还可以通过设置系统变量“CURSORSIZE”的值，实现对十字光标大小的更改，具体方法是在命令行窗口中输入如下命令。

命令：CURSORSIZE↙

输入CURSORSIZE的新值＜5＞：

（2）修改操作界面的颜色

在默认情况下，AutoCAD 2018的操作界面是黑色背景、白色线条，这不符合绝大多数用户的习惯，因此修改操作界面的颜色是大多数用户都需要进行的操作。具体步骤如下。

①选择菜单栏中的“工具”→“选项”命令，弹出“选项”对话框，切换至“显示”选项卡（见图1-5），单击“窗口元素”选项组中的“颜色”按钮，将弹出图1-6所示的“图形窗口颜色”对话框。

②在“图形窗口颜色”对话框中的“颜色”下拉列表框中，选择需要的窗口颜色，然后单击“应用并关闭”按钮，此时AutoCAD的操作界面就变成了所需的窗口背景色（通常按视觉习惯选择白色为窗口颜色）。

图1-5 “选项”对话框

图1-6 “图形窗口颜色”对话框

3. 坐标系图标

坐标系图标位于绘图区域的左下角，用以表示用户绘图时正使用的坐标系形式，如图1-1所示。坐标系图标的作用是为点的坐标确定一个参照系。用户可以根据设计需要选择将其关闭。具体方法是：选择菜单栏中的“视图”→“显示”→“UCS图标”→“开”命令，如图1-7所示。

4. 菜单栏

用户可从AutoCAD 2018快速访问工具栏处调出菜单栏，如图1-8所示，调出后的菜单栏如图1-9所示。AutoCAD的菜单栏中包括“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”和“帮助”12个菜单，这些菜单几乎包含了AutoCAD2018的所有绘图命令，后面的章节将对这些菜单的功能作详细讲解。

图1-7 “视图”菜单

图1-8 调出菜单栏

图1-9 菜单栏显示界面

一般来讲，AutoCAD 2018下拉菜单中的命令大致可分为如下3类。

（1）带有子菜单的菜单命令

这种类型的命令后面带有小三角形，例如，单击菜单栏中的“绘图”按钮，选择其下拉菜单中的“圆”命令，界面上就会进一步显示出“圆”子菜单中所包含的命令，如图1-10所示。

（2）弹出对话框的菜单命令

此类命令后面带有省略号，例如，单击菜单栏中的“格式”按钮，选择其下拉菜单中的“文字样式（S）...”命令，如图1-11所示。界面上就会弹出相应的“文字样式”对话框，如图1-12所示。

图1-10 带有子菜单的菜单命令 图1-11 弹出对话框的菜单命令

图1-12 “文字样式”对话框

（3）直接执行操作的菜单命令

这种类型的命令后面既不带小三角形，也不带省略号，选择该命令将直接进行相应的操作。例如，选择菜单栏中的“视图”→“重画”命令，系统将刷新显示所有视口，如图1-13所示。

5. 工具栏

工具栏是一组按钮工具的集合，选择菜单栏中的“工具”→“工具栏”→“AutoCAD”命令，然后从弹出的下级菜单中调出所需要的工具栏。在所调出的工具栏中，把光标移动到某个按钮上，即在该按钮的一侧显示相应的功能提示，此时，单击该按钮就可以执行相应的命令了。

（1）设置工具栏

AutoCAD 2018提供了几十种工具栏，选择菜单栏中的“工具”→“工具栏”→“Auto_- CAD”命令，调出所需要的工具栏，如图1-14所示。单击某一个未在界面上显示的工具栏名，则该工具栏将显示在操作界面中；反之，关闭工具栏。

图1-13 直接

....
