前言

SolidWorks是由美国SolidWorks公司推出的一款功能强大的的三维机械设计软件系统，自1995年问世以来，以其优异的性能以及易用性和创新性，极大地提高了机械工程师的设计工作效率，在与同类软件的激烈竞争中确立了其市场地位，成为三维机械设计软件的标准。SolidWorks应用范围涉及航空航天、汽车、机械、造船、通用机械、医疗器械和电子等诸多领域。

本书是系统、全面学习SolidWorks 2018软件的实例宝典，其特色如下。

◆ 内容丰富，本书的案例涵盖SolidWorks 2018几乎所有模块，包括市场上同类书少有的模型的外观设置与渲染、运动仿真及动画、管道与电缆设计、模具设计和自顶向下（TOP_DOWN）设计等高级模块。

◆ 讲解详细，条理清晰，图文并茂，保证自学的读者能够独立学习书中的内容。

◆ 写法独特，采用SolidWorks 2018软件中真实的对话框、按钮和图标等进行讲解，使初学者能够直观、准确地操作软件，从而大大提高学习效率。

◆ 附加值高，本书附赠学习资源，包含大量 SolidWorks 应用技巧和具有针对性案例的教学视频并进行了详细的语音讲解，资源中还包含本书所有的教案文件、范例文件及练习素材文件，可以帮助读者轻松、高效地学习。

本书由北京兆迪科技有限公司编著，参加编写的人员有詹友刚、王焕田、刘静、雷保珍、刘海起、魏俊岭、任慧华、詹路、冯元超、刘江波、周涛、赵枫、侯俊飞、龙宇、施志杰、詹棋、高政、孙润、李倩倩、黄红霞、尹泉、李行、詹超、尹佩文、赵磊、王晓萍、陈淑童、周攀、吴伟、王海波、高策、冯华超、周思思、黄光辉、党辉、冯峰、詹聪、平迪、管璇、王平、李友荣。本书已经过多次审核，难免有疏漏之处，恳请广大读者予以指正。

本书“学习资源”中含有“读者意见反馈卡”的电子文档，请读者认真填写本反馈卡，并E-mail给我们。E-mail:兆迪科技zhanygjames@163.com，丁锋fengfener@qq.com。

咨询电话：010-82176248，010-82176249。

编者

读者购书回馈活动

为了感谢广大读者对兆迪科技图书的信任与支持，兆迪科技面向读者推出“免费送课”活动，即日起，读者凭有效购书证明，可领取价值100元的在线课程代金券1张，此券可在兆迪科技网校（http：//www.zalldy.com/）免费换购在线课程1门。活动详情可以登录兆迪网校或者关注兆迪公众号查看。

兆迪网校

兆迪公众号

本书导读

为了能更好地学习本书的知识，请您仔细阅读下面的内容。

写作环境

本书使用的操作系统为64位的Windows 7，系统主题采用Windows经典主题。本书采用的写作蓝本是SolidWorks 2018版。

附赠学习资源的使用

为方便读者练习，特将本书所有素材文件、已完成的实例文件、配置文件和视频语音讲解文件等放入随书附赠资源中，读者在学习过程中可以打开相应素材文件进行操作和练习。

建议读者在学习本书前，先将随书附赠资源中的所有文件复制到计算机硬盘的D盘中。在D盘上swal18目录下共有3个子目录。

（1）sw18_system_file子目录：包含一些系统文件。

（2）work 子目录：包含本书的全部素材文件和已完成的实例文件。

（3）video子目录：包含本书讲解中的视频文件（含语音讲解）。读者学习时，可在该子目录中按顺序查找所需要的视频文件。

学习资源中带有“ok”后缀的文件或文件夹表示已完成的范例。

相比于老版本的软件，SolidWorks 2018中文版在功能、界面和操作上变化极小，经过简单的设置后，几乎与老版本完全一样（书中已介绍设置方法）。因此，对于软件新老版本操作完全相同的内容部分，学习资源中仍然使用老版本的视频讲解，对于绝大部分读者而言，并不影响软件的学习。

本书的随书学习资源领取方法：

● 直接登录网站http：//www.zalldy.com/page/book下载。

● 扫描右侧二维码获得下载地址。

● 通过电话索取，电话：010-82176248，010-82176249。

本书约定

● 本书中有关鼠标操作的简略表述说明如下。

☑ 单击：将鼠标指针移至某位置处，然后按一下鼠标的左键。

☑ 双击：将鼠标指针移至某位置处，然后连续快速地按两次鼠标的左键。

☑ 右击：将鼠标指针移至某位置处，然后按一下鼠标的右键。

☑ 单击中键：将鼠标指针移至某位置处，然后按一下鼠标的中键。

☑ 滚动中键：只是滚动鼠标的中键，而不能按中键。

☑ 选择（选取）某对象：将鼠标指针移至某对象上，单击以选取该对象。

☑ 拖移某对象：将鼠标指针移至某对象上，然后按下鼠标的左键不放，同时移动鼠标，将该对象移动到指定的位置后再松开鼠标的左键。

● 本书中的操作步骤分为Task、Stage和Step3个级别，说明如下。

☑ 对于一般的软件操作，每个操作步骤以Step字符开始。

☑ 每个 Step 操作视其复杂程度，其下面可含有多级子操作，例如Step1 下可能包含（1）、（2）、（3）等子操作，（1）子操作下可能包含①、②、③等子操作，①子操作下可能包含a）、b）、c）等子操作。

☑ 如果操作比较复杂，需要几个大的操作步骤才能完成，则每个大的操作冠以Stage1、Stage2、Stage3 等，Stage 级别的操作下再分 Step1、Step2、Step3 等操作。

☑ 对于多个任务的操作，则每个任务冠以 Task1、Task2、Task3 等，每个 Task操作下则可包含Stage和Step级别的操作。

● 由于已建议读者将学习资源中的所有文件复制到计算机硬盘的D盘中，书中在要求设置工作目录或打开学习文件时，所述的路径均以“D：”开始。

技术支持

本书是根据北京兆迪科技有限公司给国内外一些著名公司（含国外独资和合资公司）编写的培训教案整理而成的，具有很强的实用性，其主编和参编人员均来自北京兆迪科技有限公司。该公司专门从事CAD/CAM/CAE技术的研究、开发、咨询及产品设计与制造服务，并提供SolidWorks、Ansys、Adams等软件的专业培训及技术咨询，读者在学习本书的过程中如果遇到问题，可通过访问该公司的网校http://www.zalldy.com/来获得技术支持。

咨询电话：010-82176248，010-82176249。

第1章 二维草图案例

1.1 二维草图设计01

案例概述：

本案例从新建一个草图开始，详细介绍了草图的绘制、编辑和标注的过程，这个简单的草图绘制案例可以使读者掌握在SolidWorks 2018中创建二维草图的一般过程和技巧。本案例所绘制的草图如图1.1.1所示，其绘制过程如下。

Step1.新建一个零件模型文件。选择下拉菜单命令，系统弹出“新建SolidWorks文件”对话框，选择其中的“零件”模板，单击按钮，进入零件设计环境。

Step2.绘制草图前的准备工作。选择下拉菜单命令，选取前视基准面作为草图基准面，系统进入二维草图绘制环境；确认命令前的按钮被弹起（即不显示草图几何约束）。

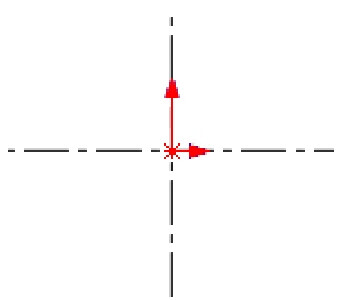

Step3.绘制草图的大致轮廓。由于SolidWorks具有尺寸驱动功能，开始绘图时只需绘制大致的形状即可。选择下拉菜单命令，绘制经过原点的水平和竖直中心线（两条中心线都是无限长的），结果如图1.1.2所示；选择下拉菜单命令，在图形区中绘制图1.1.3所示的直线；选择下拉菜单命令，在图形区中绘制图1.1.4所示的圆弧。

图1.1.1 二维草图设计1

图1.1.2 绘制中心线

图1.1.3 绘制的直线

图1.1.4 绘制的圆弧

Step4.添加几何约束。添加圆弧1与直线1的相切约束，添加圆弧2和直线2的相切约束，直线3添加水平约束，直线4添加竖直约束，约束后的图形如图1.1.5所示。

Step5.添加尺寸。选择下拉菜单命令，添加图1.1.6所示的尺寸。

图1.1.5 添加几何约束

图1.1.6 添加尺寸

Step6.保存文件。选择下拉菜单命令，系统弹出“另存为”对话框，在文本框中输入spsk1，单击按钮，完成文件的保存操作。

1.2 二维草图设计02

案例概述：

本案例从新建一个草图开始，详细介绍了草图的绘制、编辑和标注的一般过程。通过本案例的学习，要重点掌握草图修剪、镜像命令的使用和技巧。本案例所绘制的草图如图1.2.1所示，其绘制过程如下。

Step1.新建一个零件模型文件。

Step2.绘制草图前的准备工作。选择下拉菜单命令，选取前视基准面作为草图基准面；确认按钮被弹起（即不显示草图几何约束）。

Step3.绘制草图的大致轮廓。选择下拉菜单命令，绘制图1.2.2所示的中心线；选择下拉菜单

命令，在图形区中绘制图1.2.3所示的圆；选择下拉菜单命令，在图形区中绘制图1.2.4所示的矩形。

图1.2.1 二维草图设计2

图1.2.2 绘制中心线

图1.2.3 绘制圆

图1.2.4 绘制矩形

Step4.修剪草图1。选择下拉菜单命令；在“剪裁”窗口中选择选项；在图形区单击图1.2.5a所示的位置1、位置2、位置3、位置4、位置5和位置6；单击“剪裁”窗口中的按钮，完成修剪后的图形如图1.2.5b所示。

图1.2.5 修剪草图1

Step5.修剪草图2。参照Step4的方法修剪草图，如图1.2.6所示。

Step6.添加对称约束。添加点1、点2与中心线1的对称约束；采用同样的方法添加其他对称约束，如图1.2.7所示。

Step7.添加相等约束。添加直线1与直线2的相等约束；采用同样的方法添加其余相等约束，如图1.2.8所示。

图1.2.6 修剪草图2

图1.2.7 添加对称约束

图1.2.8 添加相等约束

Step8.镜像草图1。选择下拉菜单命令；在图形区中选取图1.2.9所示的直线1、直线2和直线3作为镜像对象；选取水平中心线作为镜像中心线，结果如图1.2.9所示。

图1.2.9 镜像草图1

Step9.镜像草图2。参照Step8的方法镜像草图，如图1.2.10所示。

Step10.修剪草图3。参照Step4的方法修剪草图，如图1.2.11所示。

图1.2.10 镜像草图2

图1.2.11 修剪草图3

Step11.最后添加图1.2.12所示的尺寸，并修改至设计要求的目标尺寸。

图1.2.12 添加尺寸约束

Step12.选择下拉菜单命令，系统弹出“另存为”对话框，在其中的文本框中输入spsk2，单击按钮，完成文件的保存操作。

1.3 二维草图设计03

案例概述：

本案例详细介绍了草图的绘制、编辑和标注的一般过程，通过本案例的学习，要重点掌握相切约束、相等约束和对称约束的使用方法及技巧。本案例所绘制的草图如图1.3.1所示，其绘制过程如下。

Step1.新建一个零件模型文件。选择下拉菜单命令，系统弹出“新建SolidWorks文件”对话框，选择其中的“零件”模板，单击按钮，进入零件设计环境。

Step2.绘制草图前的准备工作。

（1）选择下拉菜单命令，选取前视基准面作为草图基准面，系统进入二维草图绘制环境。

（2）确认命令前的按钮被弹起（即不显示草图几何约束）。

Step3.绘制草图的大致轮廓。由于SolidWorks具有尺寸驱动功能，开始绘图时只需绘制大致的形状即可。

（1）绘制中心线。

① 选择命令。选择下拉菜单命令。

② 绘制中心线。绘制经过原点的水平和竖直中心线（两条中心线都是无限长的），结果如图1.3.2所示。

图1.3.1 二维草图设计3

图1.3.2 绘制中心线

（2）绘制直线。选择下拉菜单命令，在图形区中绘制图1.3.3所示的直线。

（3）绘制圆弧。选择下拉菜单命令，在图形区中绘制图1.3.4所示的圆弧。

图1.3.3 绘制的直线

图1.3.4 绘制的圆弧

Step4.添加几何约束。按住 Ctrl 键，选择图 1.3.4 所示的直线 6 与水平中心线，在区域中单击按钮。按住Ctrl键，选择图1.3.4所示的圆弧1和圆弧2，系统弹出“属性”对话框，

....
