前言


本书是浙江省“十一五”重点建设教材之一。“电子产品生产与管理”是高职高专和中等职业技术学校电子信息类专业的重要课程之一。通过本课程的学习与实践,掌握常用元器件的识读、认知电子产品在生产过程中常用的工具、设备的使用与注意事项、掌握电子产品的生产制作工艺过程、了解电子产品生产标准、合理编写产品生产技术文件,并在生产实践中提高工艺管理、质量控制能力,为今后的学习和工作打下良好的基础。


本教材的内容是根据应用电子技术专业工作任务与职业能力分析表中电子产品生产、电子产品管理两大工作任务领域而设置的,是本专业课程体系中的工程技术型课程。本课程将以工作任务为逻辑主线(电子产品制造业的企业里需求量最大的专业技术人员、一线的生产管理人员,技术管理人员,质量管理人员)来组织课程,将完成工作任务必需的相关理论知识构建于项目之中,学生在完成具体项目的过程中学会完成相应工作任务,训练职业能力,掌握相应的理论知识。


本教材的参考教学时间为48学时。全书共分为五个项目,内容覆盖了元器件的认知与检验、印制电路板的绘制、印制电路板的制作、元器件的预成型、电烙铁的使用、印制电路板的组装、印制电路板的焊接检查与拆焊、导线加工、电子产品安装及电子产品技术文件的编写,并把生产流水线的知识及新型电子工艺知识穿插其中,培养学生在电子工艺与质量管理方面的基本技能。


本书在进行编写的过程中认真研究了现阶段学生的知识体系和能力内涵,正确认识应用型人才培养的知识与能力结构,注重培养学生掌握必备的基本理论、专门知识和实际工程的基本技能,把握理论以够用为度,知识、技能和方法以理解、掌握、初步运用为度的编写原则。


本书在内容上关注新材料、新工艺在电子产品生产过程中的应用,结合企业专家的建议,拓展教学内容,融入电子产品特色,具有生产工艺、产品目录、生产设备、企业名录等教学资源(http://jpke.zjbti.net.cn/dzcpscygl/index.asp),供从事本岗位工作人员进行查询,为学生在从事岗位工作中提供帮助。


参加编写本教材的老师有:浙江工商职业技术学院郑发泰、张培忠、翁正国、李翠凤,浙江康盛股份有限公司技术部张夏仙,宁波永望电子有限公司技术部俞坚。其中,郑发泰担任本教材的主编和统稿工作,张培忠和翁正国担任副主编。


由于编者水平和经验有限,书中难免有错误和不妥之处,敬请读者批评指正。


编者


2010年12月

项目1 识别与检测电子元器件


项目要求


以电子产品为载体,通过拆卸、检测、筛选电子产品中的元器件,识别电路板上的各种电子元器件;讲授元器件的参数标识方法和检测方法;了解各种元器件的指标和种类;训练学生能够选择正确的仪器仪表检测各种电子元器件参数,达到能认识常见元器件,判别元器件质量好坏的目的。


知识要求


● 熟悉常用电子元器件的外形和特征。


● 熟悉常用电子元器件的参数和功能。


● 熟悉常用电子元器件的命名与标注。


● 熟悉SMT元器件的特点、种类和规格。


能力要求


● 能够选择正确的仪器仪表检测电子元器件的参数。


● 能检验电子元器件的外观质量。


● 能筛选电子元器件。


● 能熟练应用常见元器件。


相关知识


电子电路是由电子元器件组成的。常用的电子元器件有电阻器、电容器、电感器、半导体分立元器件、电声器件、光电器件和压电器件、表面安装元器件及各种传感器等。


1.1 电阻(位)器


电阻(位)器是在电子电路中用得最多的元器件之一,电阻器又叫电阻。在电路中主要起分压、分流、负载(能量转换)等作用,也用于稳定、调节、控制电压或电流的大小。


电阻(位)器的文字符号用大写字母“R”表示。电阻的单位是欧姆(Ω),常用的单位还有千欧姆(kΩ)、兆欧姆(MΩ)。它们之间的换算关系是

电子产品生产与管理pdf/doc/txt格式电子书下载

1.1.1 电阻(位)器的类型及其主要参数


电阻(位)器从结构上可分为固定电阻(位)器和可变电阻(位)器两大类,常见电阻(位)器的外形和电路图形符号如图1.1所示。

电子产品生产与管理pdf/doc/txt格式电子书下载

图1.1 常见电阻(位)器的外形和电路图形符号

电阻器种类很多,通常可分为固定电阻器、可变电阻器、敏感电阻器、熔断电阻器和集成电阻器。


熔断电阻器又称保险电阻器,是一种具有电阻器和熔断器双重作用的具备复合功能的特殊元器件,分为可恢复式熔断电阻器和一次性熔断电阻器。熔断电阻器在电路正常工作时起电阻作用,当电路发生故障则迅速熔断。


敏感电阻器是指对光、电压、磁场、温度、空气湿度、气体浓度等反应敏感的电阻器,如热敏电阻器、压敏电阻器、光敏电阻器、气敏电阻器、湿敏电阻器及力敏电阻器等。


电位器就是在可调电阻上再加一个开关,做成同轴联动形式,如收音机中的音量旋钮和电源开关等。


根据国家标准GB2470—1995的规定,电阻器及电位器的型号由4部分组成,如表1.1所示。

表1.1 电阻器和电位器的型号命名法

电子产品生产与管理pdf/doc/txt格式电子书下载

例如,RJ71-0.125-5.1kI型电阻器。

电子产品生产与管理pdf/doc/txt格式电子书下载

可见,RJ71表示精密金属模电阻器,其额定功率为0.125W,标称电阻值为5.1kΩ,允许偏差为±5%。


1.额定功率


在规定的温度和环境下,电阻器在电路中长时间连续正常工作时所允许消耗的最大功率,叫电阻器的额定功率。如果电阻器在超过额定功率的情况下工作,温度会明显升高,电性能也会不稳定,严重的会烧毁。


对于不同类型的电阻器有不同的额定功率等级,表1.2列出了电阻(位)器的额定功率等级。不同额定功率的电阻器,在电路图中的标注有多种,有的是直接在电路图中标出该电阻器的功率数值(如хW或ххW),有的则在图中用电路图符号来表示,如图1.2所示。

表1.2 电阻(位)器的额定功率等级

电子产品生产与管理pdf/doc/txt格式电子书下载

电子产品生产与管理pdf/doc/txt格式电子书下载

图1.2 电阻器额定功率的符号表示

2.标称阻值和允许偏差


电阻器上所标注的阻值称为标称值。电阻器的实际阻值R和标称值RR之差除以标称值所得到的百分数,为电阻器的允许误差δ。

电子产品生产与管理pdf/doc/txt格式电子书下载

误差越小的电阻(位)器,其标称值规格越多。常用固定电阻(位)器的标称值系列如表1.3所示,允许误差等级如表1.4所示。

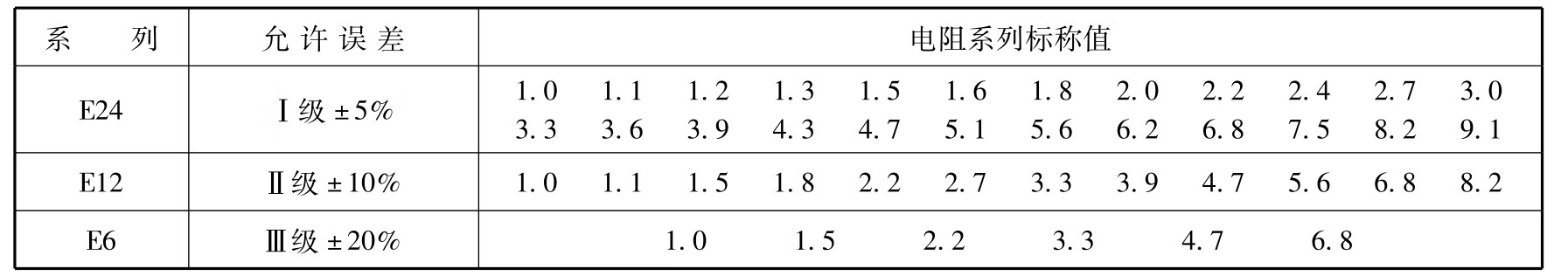

表1.3 常用电阻(位)器的标称值系列

电子产品生产与管理pdf/doc/txt格式电子书下载

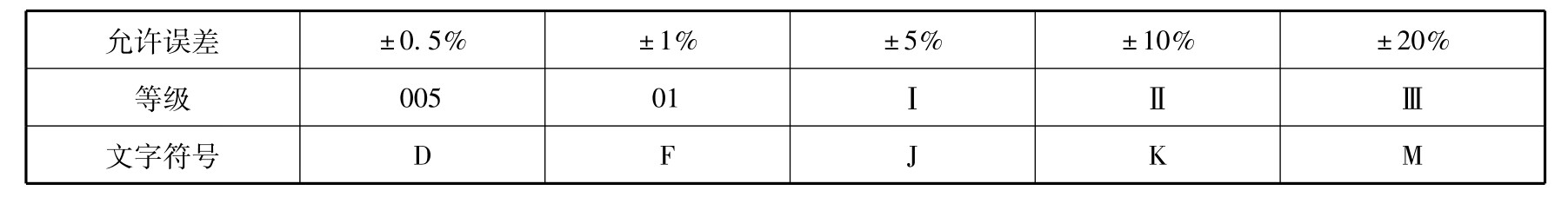

表1.4 常用电阻(位)器的允许误差等级

电子产品生产与管理pdf/doc/txt格式电子书下载

电阻(位)器上的标称值是按国家规定的阻值系列标注的,因此在选用时必须按阻值系列去选用,使用时将表中的数值乘以10nΩ(n为整数),就成为这一阻值系列。如E24系列中的1.8就代表有1.8Ω、18Ω、180Ω、1.8kΩ、180kΩ等系列电阻值。


3.电阻器的标识


阻值和允许误差在电阻上常用的标识方法有4种。


(1)直接标识法。将电阻器的阻值和误差等级直接用数字和文字符号标识在电阻器上。对小于1000Ω的阻值只标出数值,不标单位。精度等级只标Ⅰ级或Ⅱ级,Ⅲ级不标注。电阻器直接标识法如图1.3所示。它的标称值是1.5MΩ,允许误差为±10%,RT-5表示是碳膜电阻,额定功率为5W。

电子产品生产与管理pdf/doc/txt格式电子书下载

图1.3 电阻器直接标识法

(2)文字符号法。将需要标识的主要参数与技术指标用文字和数字符号有规律地标识在电阻器上。欧姆用Ω表示、千欧用k表示、兆欧(106Ω)用M表示、吉欧(109Ω)用G表示、太欧(1012Ω)用T表示。电阻值的整数部分写在阻值单位的前面,电阻值的小数部分写在阻值单位的后面,特定的字母表示电阻的允许偏差,可参照表1.4。


例1.1]用文字符号法表示0.12Ω、1.2Ω、1.2kΩ、1.2MΩ、1.2×109Ω电阻的阻值大小。


解:0.12Ω的文字符号表示为R12;


1.2Ω的文字符号表示为1R2或1Ω2;


1.2kΩ的文字符号表示为1K2;


1.2MΩ的文字符号表示为1M2;


1.2×109Ω的文字符号表示为1G2。


例1.2]解释下列用文字符号法标注的电阻的含义:7R5J、3k3K、R12。


解:7R5J表示该电阻标称值为7.5Ω,允许偏差为±5%;


3k3K表示该电阻标称值为3.3kΩ,允许偏差为±10%;


R12表示该电阻标称值为0.12Ω,允许偏差为±20%。


(3)数码标注法。用3位阿拉伯数字标注在电阻器上来表示电阻器的标称值的方法称为数码标注法。前两位代表电阻值的有效数,第三位数n表示倍乘10n(即有效值后0的个数),这里n取0~8,9是个特例,意思是10-1,单位默认为Ω,电阻器的允许误差表示与文字符号法相同。


例1.3]解释下列用数码标注法标注的电阻的含义:102J、756K、220、229。


解:102J表示该电阻标称值为10×102=1kΩ,J表示该电阻的允许偏差为±5%;


756K表示该电阻标称值为75×106=75MΩ,K表示该电阻的允许偏差为±10%;


220表示该电阻标称值为22×100=22Ω,该电阻的允许偏差为±20%;


229表示该电阻标称值为22×10-1=2.2Ω,该电阻的允许偏差为±20%。


(4)色环标识法。对体积很小的电阻和一些合成电阻器,其阻值和误差常用色环来标识,如图1.4所示。色环标注法有4环和5环两种。4环电阻器有4道色环,第一道环和第二道环分别表示电阻器的第一位和第二位有效数字,第三道环表示10的乘方数(10n,n为颜色所表示的数字),第四道环表示允许误差(若无第四道色环,则误差为±20%)。色环电阻的单位一律为Ω。

电子产品生产与管理pdf/doc/txt格式电子书下载

图1.4 电阻器的色环标识法

现在普遍使用的是精密电阻,精密电阻一般用5道色环标识,它的前3道色环表示3位有效数字,第四道色环表示10n(n为颜色所代表的数字),第五道色环表示阻值的允许误差。四色环电阻器和五色环电阻器的色标含义如表1.5和表1.6所示。

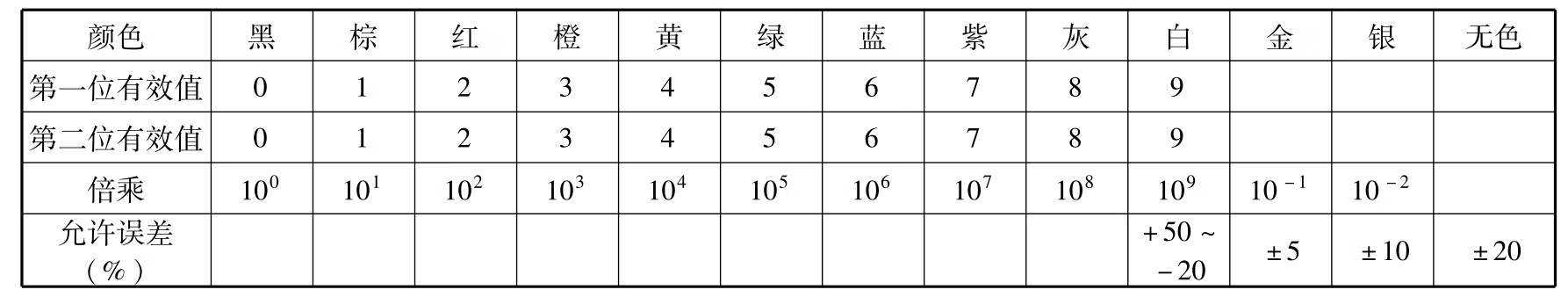

表1.5 四色环电阻器的色标表示法

电子产品生产与管理pdf/doc/txt格式电子书下载

表1.6 五色环电阻器的色标表示法

电子产品生产与管理pdf/doc/txt格式电子书下载

采用色环标识的电阻器,颜色醒目,标识清晰,不易褪色,从不同角度都能看清阻值和允许偏差。目前在国际上都广泛采用色标法。


注意:读色环的顺序规定为,更靠近电阻引线的色环为第一环,离电阻引线远一些的色环为最后的环(即偏差环);偏差环与其他环的间距要大(通常为前几环间距的1.5倍)。若两端色环离电阻两端引线等间距时,可借助于电阻的标称值系列(表1.3)及色环符号规定(表1.5和表1.6)中有效数字与偏差的特点来判断。


例1.4]如图1.5所示,读出图1.5所示两色环电阻标识的阻值。

电子产品生产与管理pdf/doc/txt格式电子书下载

图1.5 色标法的电阻器

解:在图1.5(a)中,该色环电阻的有效色环是黄色(4)、紫色(7),倍乘环是黄色(104),误差环是金色(±5%)。即该色环电阻为470 000Ω±5%=470kΩ±5%。


在图1.5(b)中,该色环电阻的有效色环是棕色(1)、紫色(7)、灰色(8),倍乘环是黄色(102),误差环是棕色(±1%)。即该色环电阻为17 800Ω±1%=17.8kΩ±1%。


4.电位器的类型


电位器按材料可分为线绕电位器(WX)、有机实心电位器(WS)、碳膜电位器(WT)、金属膜电位器(WJ)、玻璃釉电位器(WI)等;按结构可分为单圈电位器、多圈电位器、单联电位器、双联电位器、多联电位器、抽头式电位器、贴片式电位器、锁紧式电位器和非锁紧式电位器等;按开关的调节形式又有旋转式电位器、推拉式电位器、直滑式电位器等;按驱动方式不同可分为手动调节电位器和电动调节电位器等。


(1)碳膜电位器。碳膜电位器主要由马蹄形电阻片和滑动臂构成,其结构简单,阻值随滑动触点位置的改变而改变。碳膜电位器的阻值范围较宽(100Ω~4.7MΩ),工作噪声小、稳定性好、品种多,因此广泛用于无线电设备和家用电器中。


(2)线绕电位器。线绕电位器是由合金电阻丝绕在环状骨架上制成的。其优点是能承受大功率且精度高,电阻的耐热性和耐磨性较好;其缺点是分布电容和分布电感较大,影响高频电路的稳定性,故在高频电路中不宜使用。


(3)直滑式电位器。其外形为长方体,电阻体为板条形,通过滑动触头改变阻值。直滑式电位器多用于收录机和电视机中,其功率较小,阻值范围为470Ω~2.2MΩ。


(4)方形电位器。这是一种新型电位器,耐磨性好,装有插入式焊片和插入式支架,能直接插入印制电路板,不用另设支架。常用于电视机的亮度、对比度和色饱和度的调节,阻值范围在470Ω~2.2MΩ,这种电位器属于旋转式电位器。


5.电位器的主要参数


电位器的主要参数除与电阻器相同之外还有如下参数。


(1)阻值的变化规律。这是指电位器的阻值随转轴旋转角度的变化关系,可分为线性电位器和非线性电位器。常用的有直线式、对数式、指数式,分别用X,D,Z字母来表示。字母符号一般印在电位器上,使用时应特别注意。


直线式电位器适用于做分压器,常用于示波器的聚焦和万用表的调零等方面;对数式电位器常用于音调控制和电视机的黑白对比度调节,其特点是先粗调后细调;指数式电位器常用于收音机、录音机、电视机等的音量控制,其特点是先细调后粗调。


(2)额定功率。电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。使用中应注意,额定功率不等于中心抽头与固定端的功率。电位器的额定功率有0.1W、0.25W、0.5W、1W、1.6W、2W、3W、5W、10W、16W、25W等。


(3)标称阻值。标称阻值指标在电位器上的阻值,其系列与电阻的系列类似,它等于电阻体两个固定端之间的电阻值。


(4)允许误差等级。根据不同精度等级,实际阻值与标称阻值可允许±20%、±10%、±5%、±2%、±1%的误差。精密电位器的精度可达±0.1%。


注意:由于电阻体阻值分布的不均匀性和滑动触点接触电阻的存在,电位器的滑动臂在电阻上移动时会产生噪声,这种噪声对电子设备的工作将产生不良影响。


1.1.2 电阻(位)器的检测


1.普通电阻器的检测


当电阻器的参数标识因某种原因脱落或欲知道其精确阻值时,就需要用仪器对电阻器的阻值进行测量。对于常用的碳膜电阻器、金属膜电阻器及线绕电阻器的阻值,可用普通数字式万用表和指针式万用表的电阻挡直接测量。在具体测量时应注意以下两点:


(1)合理选择量程。如果使用指针式万用表。先将万用表功能选择置于“Ω”挡,由于指针式万用表的电阻挡刻度线是一条非均匀的刻度线,因此必须选择合适的量程,使被测电阻的指示值尽可能位于刻度线的0刻度到全程2/3的这一段位置上,这样可提高测量的精度。对于上百千欧的电阻(位)器,则应选用R×10k挡来进行测量。


(2)注意调零。所谓“调零”就是将万用表的两支表笔短接,调节“调零”旋钮使表针指向表盘上的“0Ω”位置上。


2.热敏电阻器的检测


常温检测:在接近25℃室内温度下,用万用表两表笔接触热敏电阻器的两个引脚,测出的阻值与标称值相对比,二者相差在规定的误差范围内即为正常,若测出的阻值与标称值相差较大,则说明其性能不良或已损坏。


注意:室温高于25℃时,正温度系数(PTC)热敏电阻器阻值偏大,负温度系数(NTC)热敏电阻器阻值偏小。


加温检测:使热敏电阻器升温或降温(如电烙铁靠近热敏电阻器对其烘烤加热、体温加热、酒精降温等),同时用万用表监测其电阻值,如果PTC热敏电阻器随温度的升高阻值增大、NTC热敏电阻器随温度的升高阻值减小,说明热敏电阻器正常;若阻值无变化或变化很小,说明热敏电阻器已损坏或功能失效,不能继续使用。


常温测量时,注意不要用手捏住热敏电阻体,以防止人体温度对检测产生影响;加温测量时,注意热源不要与热敏电阻器靠得过近或直接接触热敏电阻器,以免损坏元件。


3.压敏电阻器的检测


用万用表测量压敏电阻器两个引脚间的绝缘电阻,应为无穷大,否则说明漏电。若所测电阻很小,说明压敏电阻器已损坏,不能使用。


4.光敏电阻器的检测


(1)亮、暗电阻测量。在挡住光敏电阻器透光窗口和将光线射进光敏电阻器的透光窗口的情况下,分别用万用表测量光敏电阻器的阻值,其暗电阻值越大、亮电阻值越小(或亮、暗电阻相差越大),说明光敏电阻器性能越好;若暗电阻很小、亮电阻很大,说明光敏电阻器已损坏,不能使用。


(2)动态电阻测量。改变射入光敏电阻器。透光窗口的光线强度或改变透光窗口的大小,万用表指针应随光线强弱的变化而左右摆动;如果万用表指针始终停在某一位置不动,则光敏电阻器的光敏材料已经损坏。


5.电位器的检测


(1)检测要求。电位器的总阻值要符合标识数值,电位器的中心滑动端与电阻体之间要接触良好,其动态噪声和静态噪声应尽量小,其开关应动作准确可靠。


(2)检测方法。先测量电位器的总阻值,即两端片之间的阻值为标称值,然后再测量它的中心端与电阻体的接触情况。将一支表笔接电位器的中心焊接片,另一支表笔接其余两端片中的任意一个,慢慢将其转柄从一个极端位置旋转至另一个极端位置,其阻值则应从零(或标称值)连续变化到标称值(或零)。


1.2 电容器


电容器又叫电容。电容是一种能存储电能的元器件,由于充电需要时间,所以电容上的电压不能突变。电容在电路中有通交流隔直流、通高频阻低频的作用。在电路中也常用做交流信号的耦合、交流旁路、电源滤波、谐振选频等。


电容的文字符号用大写字母“C”表示。电容的单位是法拉(F),常用的单位还有毫法(mF)、微法(μF)、纳法(nF)、皮法(pF)。它们之间的换算关系是

电子产品生产与管理pdf/doc/txt格式电子书下载

1.2.1 电容器的类型及其主要参数


电容按结构可分为固定电容和可变电容,可变电容中又有半可变(微调)电容和全可变电容之分。电容按材料介质可分为气体介质电容、纸介电容、有机薄膜电容、瓷介电容、云母电容、玻璃釉电容、电解电容、钽电容等。电容还可分为有极性电容和无极性电容。常见电容器外形和电路图形符号如图1.6所示。

电子产品生产与管理pdf/doc/txt格式电子书下载

图1.6 常用电容器图形符号

电子产品生产与管理pdf/doc/txt格式电子书下载

图1.6 常用电容器图形符号(续)

根据国标GB2470—1995的规定,电容的产品型号一般由4部分组成,依次分别代表名称、材料、分类和序号。各部分含义如表1.7所示。

表1.7 电容型号命名法

电子产品生产与管理pdf/doc/txt格式电子书下载

1.电容器的主要参数


(1)额定工作电压。额定工作电压是指电容器在规定的工作温度范围内,长期、可靠地工作所能承受的最大直流电压,也称为耐压。如果工作电压超过电容器的耐压,电容器将击穿,造成不可修复的永久损坏。耐压大小与介质的种类和厚度有关。


(2)标称电容量。电容两端加上一定的电压后而能储存电荷的能力称为电容器的电容量,它是电容器的一个主要指标,标称电容量也就是标注在电容器上的电容量,国产电容器的标称值系列规定与电阻器相同。


例如,电容器CJX-250-0.33-±10%。

电子产品生产与管理pdf/doc/txt格式电子书下载

(3)允许误差。在允许的偏差范围内,电容器实际电容量C与标称电容量CR的偏差称为允许偏差δ,允许偏差是实际电容器对于标称电容量的最大允许偏差范围,可由下式求得:

电子产品生产与管理pdf/doc/txt格式电子书下载

电容器的精度等级如表1.8所示。

表1.8 电容器的精度等级表

电子产品生产与管理pdf/doc/txt格式电子书下载

注:允许误差的标识方法一般有如下3种:


① 将容量的允许误差直接标识在电容器上。


② 用罗马数字Ⅰ、Ⅱ、Ⅲ分别表示±5%、±10%、±20%。


③ 用英文字母表示误差等级。用J、K、M、N分别表示±5%、±10%、±20%、±30%;用D、F、G分别表示±0.5%、±1%、±2%;用P、S、Z分别表示±(100~0)%、±(50~20)%、±(80~20)%。

2.电容容量和误差的标识方法


电容的容量和误差的标识方法有如下4种。


(1)直标法:在电容器的表面上直接标识出产品的主要参数和技术指标的方法。


例如,在电容器上标识:33μF±5%,32V。


(2)文字符号法:将需要标识的主要参数与技术性能用文字、数字符号有规律组合标识在电容器的表面上。采用文字符号法时,将容量的整数部分写在容量单位标识符号前面,小数部分写在单位符号后面。


例如,3.3pF标识为3p3,1000pF标识为1n,6800标识为6n8,2.2μF标识为2μ2。


(3)数字表示法:体积较小的电容常用数字标识法。一般用3位整数,第一位、第二位为有效数字,第三位表示有效数字后面零的个数,单位为皮法(pF),但是当第三位数是9时表示10-1


例如,“243”表示容量为24 000pF,而“339”表示容量为33×10-1pF(3.3pF)。


(4)色标法:电容容量的色标法原则上与电阻(位)器类似,其单位为皮法(pF)。


1.2.2 电容器的检测


电容器常出现的故障有极间短路、极间开路、漏电、容量变小及介质损耗增大等,这里对电容器的检测主要是通过用指针式万用表对电容器的简单测量,判断电容器是否有开路、短路、漏电等故障,对于好的电容器,可以估测有关的参数、极性等。


1.普通固定电容器的检测


检测容量在0.01μF以下的电容器,万用表选R×10kΩ挡,测量时,两表笔分别接电容器的两个端子,因为电容器容量很小,万用表几乎看不出充、放电现象,所以指针指到∞位置不动。若指针有偏转且不回到∞位置,则说明电容器漏电;若指针接近或指到零,则说明电容器两极短路,本检测不能测出开路故障和估测容量。若用数字万用表可测出电容器的容量,若容量明显小于标称值,则说明电容器已失效;若容量接近于零,则说明电容器开路。在进行检测时,都应注意正确操作,不要用手指同时接触被测电容器的两个端子。


检测容量在0.01μF以上的电容器时,仍用万用表R×10kΩ挡,由于容量相对较大,万用表能够看到充、放电现象。检测时,先用两表笔任意触碰电容的两个引脚,万用表指针会向右摆动一下,随即向左迅速返回∞位置;然后调换表笔再测一次,这次指针摆动角度应该是上次的2倍。电容器容量越大,测量时摆动的角度越大,由此可估计电容器的容量(估计容量时可以用相同容量的标准电容器做比较或凭经验判断)。反复调换表笔触碰电容器两端,万用表指针始终不向右摆动,说明该电容器已失效或开路;若指针向右摆动后不能再向左回到∞位置,说明电容器漏电;若指针接近或指到零电阻位置,则说明电容器已经击穿短路。


2.电解电容器的检测


电解电容器的容量比一般固定电容器大得多,所以电容器的充、放电过程很明显,测量时,一般1~47μF的电容可用R×1kΩ挡测量,大于47μF的电容可用R×100Ω挡测量。


(1)测量漏电阻。将万用表红、黑表笔分别接电容器负极和正极,在刚接触的瞬间,万用表指针向右偏转一个角度,接着逐渐向左回转,直到停在某一位置,此位置指针的偏转角度越小,说明漏电流越小,电容器的性能越好。然后将红、黑表笔对调,万用表指针将重复上述摆动现象,因为这一次电解电容器加的是反向工作电压,所以反向漏电流比正向漏电流要大,即指针最后停的位置角度偏转比前面一次大,这属于正常现象。在检测中,若正、反向均无充电现象,则说明电容器容量消失或内部断路;如果所测阻值很小或为零,说明电容器漏电大或已击穿损坏。


(2)极性的判断。新的电解电容器的上面都有容量和耐压的标注,而且为了电子厂工人在生产线上插件的方便,正极已经做成了长脚。但有时会遇到正、负极标志不明的电解电容器,这时可利用上述测量漏电流的方法加以判断,即两次测量中漏电流小的那次是正向接法,此时黑表笔接的是电解电容器的正极。


(3)容量的估计。电解电容器容量的估计方法与普通固定电容器相似,只是充、放电时间相对比较长,指针偏转角度要大得多。


3.可变电容器的检测


(1)检查机械性能。旋动转轴,应感觉转动平滑,力度均匀,不应时松时紧,甚至被卡的现象,转轴在各方向都不应有松动现象;转动可变电容器时,查看动片和定片之间的绝缘薄膜,动片应该很顺畅地滑过薄膜而不应多薄膜有推挤现象,动片应能完全旋进和旋出。


(2)检查电气性能。用万用表R×10kΩ挡测量动片与定片之间的电阻,应为∞,然后在转动转轴的情况下,万用表指针都应在∞位置不动。对于多联可变电容器,每一联都要经过检查,而且各联定片之间的电阻应该是∞。在上面所有检查过程中,如果有指针出现偏转甚至指向零的情况,说明动片和定片之间存在漏电或碰片现象;如果碰到某一角度,万用表读数不是无穷大而是出现一定阻值,说明可变电容器动片与定片之间存在漏电现象。


现在大多数可变电容器带有微调电容器,可以用上面类似的方法一并检查,检查时注意由于引出端子较多,不要弄错。


1.3 电感器


电感器又叫电感或电感线圈,它是用漆包线或纱包线在绝缘骨架上绕制而成的。它的性质是当线圈中的电流发生变化时能产生感应电动势(自感),这个感应电动势使得电感器中的电流不能突变。当电感器中有电流通过时,电感器能储存一定量的磁场能,所以它是储能元件。电感器在电路中具有通直流阻交流、通低频阻高频的作用,它对电流阻碍作用的大小与通过它的电流频率有关,频率越高阻碍作用越大。电感器在电路中常用做交流信号的扼流、电源滤波、谐振选频等。


电感的文字符号用大写字母“L”表示。电感的单位是亨利(H),常用的单位还有毫亨(mH)、微亨(μH),它们之间的换算关系是

电子产品生产与管理pdf/doc/txt格式电子书下载

1.3.1 电感器的类型及其主要参数


1.

....
