版权信息

书名：网络组建与维护

作者：陈学平　王荣欣

ISBN：9787121176999

版权所有 · 侵权必究

前　　言

根据笔者在公司和学校从事计算机网络系统管理与维护的经验，深深体会到计算机网络或相关专业的学生毕业后到公司从事网络管理维护工作，往往在所学的理论与工作岗位上的实际应用之间有一个“衔接”过程。这一过程的长短与学生在学校期间动手能力训练有着非常重要的关系。为了提高学生将理论知识应用于实际问题和项目中的能力，迅速适应真实的工作岗位。我们编写了这本《网络系统管理与维护》教程。

本书的内容均是网络管理与维护实际工作内容的“浓缩”，从最基本的网络硬件连接到IP地址的规划，然后进行局域网构建和广域网连接的组网训练，完成服务器的多种配置任务，交换机、路由器的配置任务，读者完成本书的工作任务，就能够掌握内联网的硬件安装及软件设置的基本技术，从而具备独立设计并组织实施内联网工程的能力。既有简单的原理介绍，也有详细的上机操作步骤，具有较强的实用性，可操作性，书中有很多独特、新颖的知识，可以帮助读者快速掌握网络构建的各种技术，对于读者从事相关的技术工作可以打下坚实的基础。

全书共分9个项目，20多个任务，每个任务中有很多具体的实施内容，从最基本操作系统的安装，工作组网络，域网络的组建，DNS域名报务，DHCP服务，Web服务，FTP服务，E-Mail服务，打印服务，网络维护与管理，网络安全与设置等方面介绍了真实工作情境中的各种任务。通过对本书的学习，学习者能够胜任常规的网络组建、网络管理和网络维护的工作。

本书由重庆电子工程职业学院的陈学平老师担任主编，王荣欣担任副主编。陈学平老师编写了全书的大纲并对全书进行了审稿及校稿。在图书出版的过程中，得到了电子工业出版社编辑关雅莉，以及重庆龙职中余永洪老师的支持和帮助，在此深表感谢。

为了方便教师教学，本书配有电子教学课件，请有此需要的教师登录华信教育资源网（www.hxedu.com.cn）免费注册后进行下载，如有问题可在网站留言板留言或与电子工业出版社联系（E-mail:hxedu@phei.com.cn）。

由于编者水平有限，加之编写时间仓促，书中难免存在疏漏和不足，希望同行专家和读者能给予批评和指正。

陈学平

2012.07

项目1　安装和配置

Windows Server 2003

1.1　任务1　安装网络操作系统

任务分析

某企业用于办公的计算机约300台，现要求建立企业的Intranet，以实现资源共享和方便管理。小王是这个企业的网络管理员，老板让他规划一下，应该购买什么样的计算机来实现这一要求，然后选择安装什么样的操作系统？

经过分析和比较，小王决定选择其中几台高性能的计算机作为服务器来为企业提供服务，操作系统安装Windows Server 2003 Enterprise Edition（Windows Server 2003 企业版）；其他计算机安装Windows XP操作系统作为办公用机。

相关知识

1.1.1　网络操作系统种类简介

网络操作系统（NOS）是网络的心脏和灵魂，是向网络计算机提供网络通信和网络资源共享功能的操作系统。它是负责管理整个网络资源和方便网络用户的软件的集合。由于网络操作系统是运行在服务器之上的，因此有时也称为服务器操作系统。

网络操作系统与运行在工作站上的单用户操作系统（如Windows XP等）或多用户操作系统由于提供的服务类型不同而有差别。一般情况下，网络操作系统是以使网络相关特性最佳为目的的，如共享数据文件、软件应用以及共享硬盘、打印机、调制解调器、扫描仪和传真机等。一般计算机的操作系统，如Windows XP等，其目的是让用户与系统及在此操作系统上运行的各种应用之间的交互作用最佳。

目前，局域网中主要存在以下几类网络操作系统。

1．Windows类

对于这类操作系统相信用过计算机的人都不会陌生，这是全球最大的软件开发商——Microsoft（微软）公司开发的。微软公司的Windows操作系统不仅在个人操作系统中占有绝对优势，而且在网络操作系统中也具有非常强劲的力量。这类操作系统配置在整个局域网配置中是最常见的，但由于它对服务器的硬件要求较高，且稳定性能不是很高，因此微软的网络操作系统一般只用在中低档服务器中，高端服务器通常采用UNIX、Linux或Solaris等非Windows操作系统。在局域网中，微软的网络操作系统主要有Windows 2000 Server、Windows Server 2003，以及最新的 Windows Server 2008等，工作站系统可以采用任意Windows操作系统或非Windows操作系统，包括个人操作系统，如Windows XP等。

在整个Windows网络操作系统中早期成功的要算Windows NT4.0 这一套系统，它几乎成为中、小型企业局域网的标准操作系统，一是它继承了Windows家族统一的界面，使用户学习、使用起来更加容易；二是它的功能的确比较强大，基本上能满足所有中、小型企业的各项网络要求。虽然相比Windows Server 2003系统来说在功能上要逊色许多，但它对服务器的硬件配置要求要低许多，可以在更大程度上满足许多中、小型企业的PC服务器配置需求。现在主流的Windows网络操作系统是Windows Server 2003。

2．NetWare类

NetWare操作系统虽然远不如早几年那么风光，在局域网中早已失去了当年雄霸一方的气势，但是NetWare操作系统仍以对网络硬件的要求较低（工作站只要是286机就可以了）而受到一些设备比较落后的中、小型企业，特别是学校的青睐。人们一时还忘不了它在无盘工作站组建方面的优势，也忘不了它那毫无过分需求的大度。且因为它兼容DOS命令，其应用环境与DOS相似，经过长时间的发展，具有相当丰富的应用软件支持，技术完善、可靠。目前常用的版本有3.11、3.12、4.10 、V4.11、V5.0等中英文版本，NetWare服务器对无盘工作站和游戏的支持较好，常用于教学网和游戏厅。目前这种操作系统的市场占有率较低，这部分的市场主要被Windows Server 2003 和Linux系统瓜分了。

3．UNIX系统

目前常用的UNIX系统版本主要有UNIX SUR4.0、HP-UX 11.0，以及SUN的Solaris8.0等。支持网络文件系统服务，提供数据等应用，功能强大，由AT&T和 SCO 公司推出。这种网络操作系统的稳定和安全性能非常好，但由于它多数是以命令方式来进行操作的，不容易掌握，特别是初级用户，因此小型局域网基本不使用UNIX作为网络操作系统，UNIX一般用于大型的网站或大型的企、事业局域网中。UNIX网络操作系统历史悠久，其良好的网络管理功能已为广大网络用户所接受，拥有丰富的应用软件的支持。目前UNIX网络操作系统的版本有AT&T和 SCO 的UNIX SVR3.2、SVR4.0和SVR4.2等。UNIX本是针对小型机主机环境开发的操作系统，是一种集中式分时多用户体系结构。因其体系结构不够合理，UNIX的市场占有率呈下降趋势。

4．Linux

这是一种新型的网络操作系统，它的最大特点就是源代码开放，可以免费得到许多应用程序。目前也有中文版本的Linux，如RedHat（红帽子）、红旗Linux等。在国内得到了用户充分的肯定，主要体现在它的安全性和稳定性方面，它与UNIX有许多类似之处。但目前这类操作系统仍主要应用于中、高档服务器中。

总体来说，对特定计算机环境的支持使得每一个操作系统都有适合于自己的工作场合，就是系统对特定计算机环境的支持。例如，Windows XP适用于桌面计算机，Linux目前较适用于小型的网络，而Windows Server 2003和UNIX则适用于大型服务器应用程序。因此，对于不同的网络应用，需要有目的地选择合适的网络操作系统。

1.1.2　操作系统的功能

网络操作系统的功能通常包括处理机管理、存储器管理、设备管理、文件系统管理，以及为了方便用户使用操作系统向用户提供的用户接口，网络环境下的通信、网络资源管理、网络应用等特定功能，此外还有以下几个方面。

（1）网络通信。这是网络最基本的功能，其任务是在源主机和目标主机之间 ，实现无差错的数据传输。

（2）资源管理。对网络中的共享资源（硬件和软件）实施有效的管理，协调各用户对共享资源的使用，保证数据的安全性和一致性。

（3）网络服务电子邮件服务、文件传输存取和管理服务、共享硬盘服务、共享打印服务。

（4）网络管理。网络管理最主要的任务是安全管理，一般是通过“存取控制”来确保存取数据的安全性；或者是通过“容错技术”来保证系统故障时数据的安全性。

（5）互操作能力。在客户/服务器模式的LAN环境下，互操作是指连接在服务器上的多种客户机和主机，不仅能与服务器通信，而且还能以透明的方式访问服务器上的文件系统。

1.1.3　网络操作系统的规划

网络操作系统的选择要从网络应用出发，分析网络需要提供什么服务，然后分析各种操作系统提供这些服务的性能与特点， 最后确定使用的品牌。操作系统的选择应遵循以下原则：

（1）标准化；

（2）可靠性；

（3）安全性；

（4）网络应用服务的支持；

（5）易用性。

1.1.4　典型校园网络拓扑图

图1-1是一个典型的校园网络拓扑图，图中有各种网络设备和各种服务器环境。

图1-1　典型校园网络拓扑图

1.1.5　微软操作系统家族成员

1．Windows 服务器操作系统

作为全球最大的软件开发商，Microsoft 公司的 Windows 系统不仅在个人操作系统中占有绝对优势，而且在网络服务器操作系统领域，特别是在中、低档服务器和一些中等规模的网络中，Windows 服务器操作系统也在迅速发展，相继推出了 Windows NT/2000/2003 /2008 Server 等面向不同计算机环境的版本。

Windows NT/2000/2003 Server 继承了 Windows 家族统一的界面，使用户学习、管理和使用起来更加容易。因此，在中、小型企业局域网中得到了广泛应用。

Windows 服务器操作系统具有以下几个特点。

（1）支持对等式和客户机/服务器网络。所有运行 Windows NT 的计算机都可以既作为客户机又作为服务器，来运行计算机共享文件和打印机资源，并可通过网络交换信息。

（2）Windows NT /2000/2003 Server 具有最高档服务器所需的全部功能。例如，各种各样的管理工具，使得网络软件和硬件的添加和删除变得十分简便。另外，由于网络软件已经集成到Windows 系统中，因此用户可以十分简便地添加协议驱动程序和网卡驱动程序等。

另外，在 Windows 服务器操作系统中还内置了许多网络服务组件，如终端服务、远程访问服务、DNS、DHCP、Internet 信息服务 IIS 等，用户可以根据需要服务器的功能需求，选择安装和配置相应的服务。

2．Windows 网络服务器操作系统家族

在网络服务器操作系统领域中，微软先后开发了 Windows NT、Windows 2000 Server 和Windows Server 2003 、Windows Server 2008多个面向网络服务器的操作系统，针对不同的应用，分别提供了多种不同的版本，各种 Windows 网络服务器操作系统对比分析如表1-1所示。

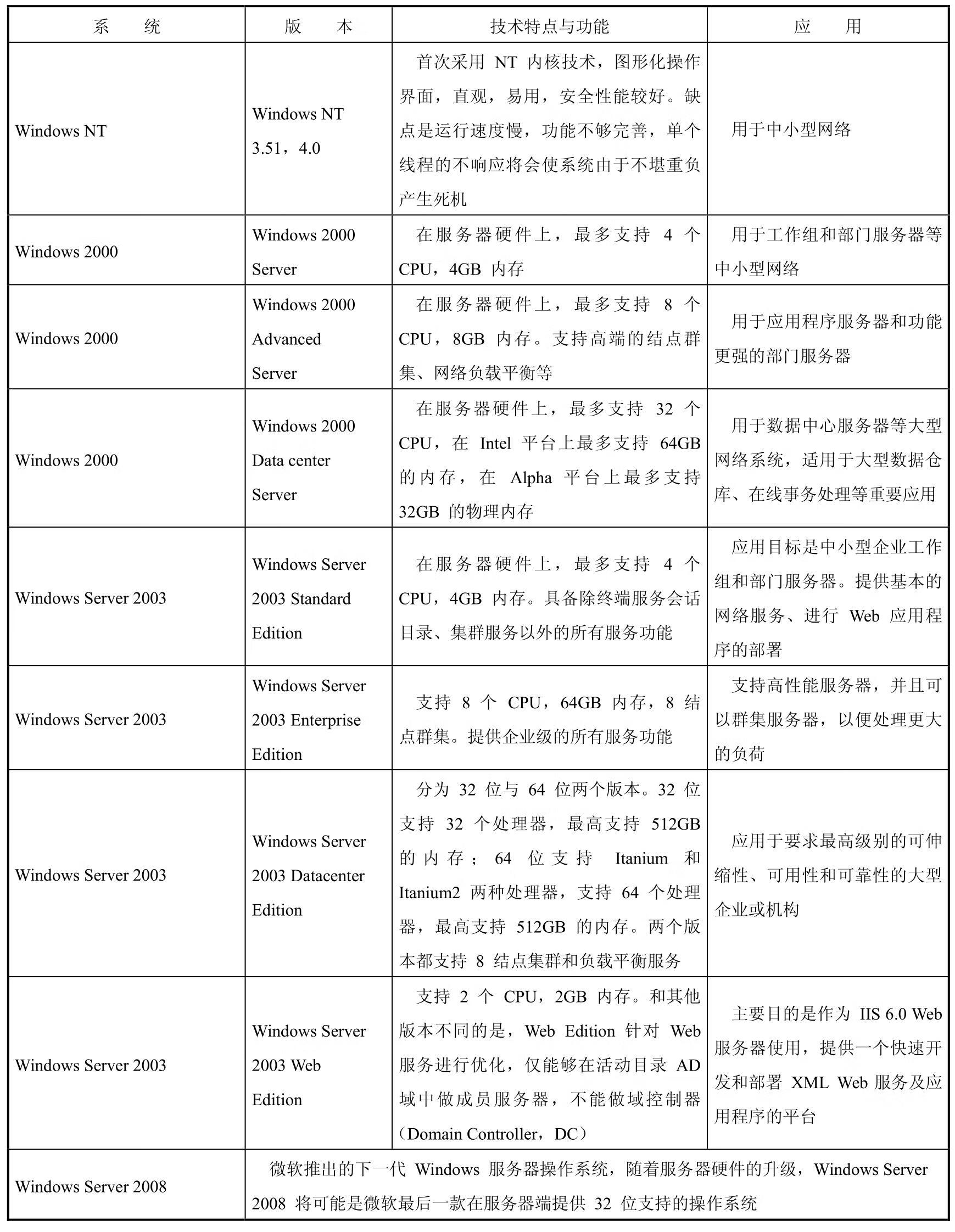

表1-1　Windows 网络服务器操作系统不同版本对比分析

1.1.6　Windows Server 2003安装

Windows Server 2003 的安装分升级安装和全新安装两种。如果是升级安装，Windows Server 2003 Enterprise 版本只能从 Windows NT Server 4.0+SP5 或更高版本以及 Windows 2000 Server 的各个版本升级。如果未达到上述版本，只能先升级到以上版本后再升级到Windows Server 2003。

无论采用何种安装方式，在系统安装前都应该仔细规划，才能保证系统的安装满足用户的要求。

1．Windows Server 2003 彻底地面向服务器应用

Windows Server 2003不再迁就不属于服务器的环境，丢掉了和服务器操作系统无关的一些功能，对硬件系统支持得更好，可以支持一些比较新的硬件，如Xeon 处理器、SCSI 320、千兆网和万兆网网卡，Windows Server 2003 还抛弃了诸多老的、旧的驱动和那些根本不会出现在服务器上的硬件驱动，如绝大多数的声卡、红外端口等。

2．安装过程中的相关选项

Windows Server 2003 企业版在安装过程中可能遇到以下一些选项，在安装前应该对这些选项有一个清楚的理解，只有这样才能确保系统的安装成功。

（1）硬盘分区

现在的计算机硬盘一般都很大，都在 60GB 以上，为了管理方便，往往要对硬盘进行分区。硬盘分区是指对硬盘的物理存储空间进行逻辑划分，将一个较大容量的硬盘分成多个大小不等的逻辑区间。硬盘分区分为主分区和扩展分区，主分区是包含操作系统启动所必需的文件和数据的硬盘分区，一个硬盘只有一个主分区。扩展分区是指除主分区外的分区，需要进一步划分为若干个逻辑分区，分别对应 D、E、F 等盘。一般情况下，通常把硬盘分成两个以上的分区，主分区（即 C盘）一般用于安装操作系统，其他分区可以用于安装应用软件或存储用户数据。如果计算机安装多个操作系统，一般需要将不同的操作系统安装到不同的分区。

分区一般是在安装 Windows 操作系统的过程中完成的，也可以通过专用软件完成硬盘的分区，建议用户在安装 Windows 系统过程中完成分区。每个分区容量的大小取决于硬盘容量的大小和分区的数目，但是对于安装操作系统的分区一般不建议超过 20GB。因为安装操作系统的分区往往是专用的，只存储一些系统文件、设备驱动及一些系统级软件（如SQL Server等）等重要数据，这些文件本身需要的空间在 7GB 左右。另外，从系统复制的角度，小的分区也便于系统复制和系统毁坏后的恢复。

需要注意的是，硬盘分区会破坏硬盘中的数据，如果是一块正在使用的硬盘，在分区前需要对原有数据做好备份，如复制到光盘或移动硬盘中。但是，如果是系统重装，在安装过程中可以删除当前的 C 分区，然后重新在未用区新建 C 分区，由于不改变分区大小，因此只影响 C 分区的数据，不影响原有的 D、E 等分区的数据。

（2）分区格式与文件系统

目前，Windows 所用的分区格式主要有 FAT32 和 NTFS 两种类型。FAT32 文件系统采用 32位的文件分配表，使其对磁盘的管理能力大大增强，突破了 FAT16 对每一个分区的容量只有2GB 的限制。卷的大小为512MB～2TB，最大文件 4GB，不支持域。该文件系统下的文件可以被所有的 Windows 系统访问。NTFS 文件系统全面支持大硬盘。卷的大小为10MB～2TB，最大文件的大小仅受限于卷的大小。该文件系统下的本地文件可以被Windows 2000/XP/2003 Server系统访问，Windows 98 系统不能访问 NTFS 分区。

NTFS 文件系统有许多重要的特性：①支持活动目录和域；②提供文件加密功能，提高共享信息的安全性；③很好地解决了稀疏存储问题，提高了硬盘的存储效率；④提供了磁盘活动的恢复日志，利用这个日志可以快速地恢复意外情况下的信息丢失；⑤支持磁盘配额管理，管理员可以限制每个用户使用的磁盘空间。

如果选择 FAT32 格式，该计算机将不能安装活动目录，不能成为域控制器。因此，文件系统的选择应根据计算机在应用中可能充当的角色以及是否需要双重启动来决定。

（3）访问许可证

Windows Server 2003 提供两种访问许可证的支持：每客户模式和每服务器模式。每客户模式要求每一台访问服务器的计算机都有一个单独的客户访问许可证，客户机利用这种统一的访问许可证可以连接到域中任意的 Windows 2000 Server服务器上。每服务器模式限制同时连接到一台服务器上的客户机的数量，每台服务器只支持一定数量的并发连接。和每客户模式不同，客户机连接到不同的服务器需要有不同的许可证。

两种模式各有特点，如果是只有一台服务器的小型网络，可以选择每服务器模式，这种模式还可以用于 Internet 访问和远程访问服务器。如果网络中有多台服务器，可以选择每客户模式，这对连接多台服务器较为方便。

最后需要说明的是，如果不能确定究竟选择哪种模式时，可以选择每服务器模式，因为该方式允许在以后的使用中切换到每客户模式。模式的切换可以通过控制面板中的“授权”应用程序进行更改。

（4）工作组和域

工作组和域是两个容易混淆的概念。工作组是指网络中一个计算机的集合，可以安装任意的 Windows 操作系统，它是一个逻辑集合，即工作组中的计算机可以处于不同的物理位置。当若干台计算机加入工作组后，计算机之间就可以共享资源了，但本地的用户账户信息、资源信息等是由每台计算机自己维护的，用户使用不同的计算机中的共享资源需要进行不同的登录，需要记忆不同的账号和密码。

域是实行了集中化管理的计算机的集合。和工作组不同，在域中有一台称为域控制器（Domain Controller，DC）的计算机来管理整个域中所有的网络账户和网络资源。用户一次登录，就可以使用域中的所有计算机的共享资源。安装 Windows 95/98 系统的计算机不能成为域的成员，但可以登录到域。

如果用户不能确定加入工作组或域，可以选择加入工作组选项。安装完成后，如果需要加入域，应该向网络管理员申请一个域中的计算机账号，该账号需要在域控制器中创建。

（5）系统管理员（Administrator）账号和口令

Windows NT/2000/2003 Server实行严格的安全策略，登录到 Windows NT 结构的计算机需要有合法的用户账号和口令。为了保证系统安装后的第一次登录，在安装过程中系统自动创建管理员账号和口令。管理员账户（Administrator）是一个本地超级用户，它具有操作这台计算机的所有权限，如创建新的用户账号等。用户必须牢记管理员账号，以便安装完成后能够登录到本机进行相应的配置和管理工作。

3．规划安装策略

在系统安装前，应该对系统的安装策略进行规划。是进行系统升级还是全新安装，是否支持双重启动，采用何种文件系统（FAT32 还是 NTFS）。

如果选择升级安装，安装程序会替换现有的 Windows 文件系统，但现有的设置和应用程序将被保留。Windows Server 2003 可以从 Windows XP、Windows NT 4+SP2 或者Windows 2002 Server 等低版本 Windows 操作系统进行升级。

如果在一个新的未安装操作系统的机器上或希望在一台低版本的 Windows 计算机上安装Windows Server 2003 并支持双重启动，应该选择全新安装。如果系统要求双重启动，最好将Windows Server 2003 安装在一个单独的分区中。

4．安装过程

当规划好系统安装策略后，接下来就可以在计算机上安装 Windows Server 2003 了。如果机器上尚未安装任何操作系统，打开主机电源，在机器自检结束前，按下【Delete】键，修改机器的系统设置，将系统引导设为光驱引导。然后在光驱中插入 Windows Server 2003企业版系统盘，系统会提示从光盘引导，并安装 Windows Server 2003 系统。如果硬盘中已经存在一个较低版本的 Windows 操作系统，如 Windows XP，将 Windows Server 2003 系统盘插入光驱后会自动运行 Autorun 程序。

安装程序运行 Windows Server 2003 安装向导，显示 Windows Setup 界面，按照向导提示操作，进入磁盘分区界面，如图 1-2 所示。

图1-2　磁盘分区界面

根据系统提示，选择系统安装分区或对磁盘进行重新分区，接下来显示磁盘分区格式，按照选择的分区格式进行磁盘格式化，格式化完成后，安装程序把系统所需要的文件复制到磁盘分区中。如果是系统重新安装，可以删除 C 分区，然后再执行新建C分区，只要不改变分区大小，将不影响其他分区的数据。

文件复制完成后，计算机将重新启动。启动后进入 Windows 安装程序图形界面，按照向导提示分别输入：公司单位名称、产品密钥、授权模式、计算机名称和管理员密码、日期和时间设置、网络设置、工作组和域选择等。其中大部分选项在系统安装完毕后，可以通过控制面板中的程序进行修改，如授权模式可以通过控制面板中的“授权”程序修改安装时的授权模式配置。

当上述步骤完成后，Windows Server 2003 安装程序根据用户的选择和设置进行一些初始化工作，然后将安装文件复制到计算机中，进行 Windows Server 2003 系统的安装。系统安装完毕后，会自动重新启动，进入“欢迎使用 Windows”界面，此时按【Ctrl】+【Alt】+ 【Delete】组合键，打开【登录到 Windows】对话框，输入管理员账户（Administrator）和密码，即可以使用 Windows Server 2003 操作系统了。

系统安装完成后，通常还需要安装设备驱动程序，如网卡驱动、显示驱动等。此外，和Windows XP 等桌面操作系统不同，作为服务器操作系统，Windows Server 2003 提供了大量的网络服务功能，如 DHCP 服务、DNS、WINS 名称服务、IIS 信息服务、终端服务、远程存储、索引服务等，这些功能都是由不同的服务组件完成的，这些服务组件可以在系统安装时一起安装，也可以在以后的应用中根据需要，通过控制面板中的“添加/删除程序”选择安装。

5．登录到本机或域

在安装了 Windows Server 2003操作系统的计算机中，如果系统安装了网卡和“Microsoft 网络客户”，在开机时将显示【登录到 Windows】对话框；或安装完 Windows Server 2003 操作系统后，打开计算机，显示“欢迎使用Windows”的屏幕，按【Ctrl】+ 【Alt】+【Delete】组合键，打开【登录到 Windows】对话框，如图1-3所示。

图1-3　【登录到 Windows】对话框

登录到计算机分为登录到本机和登录到域网络两种方式。如果在安装系统时，默认方式为计算机属于工作组，并且选择让计算机成为域成员，则在【登录到 Windows】对话框中，单击【选项】按钮，显示“登录到”下拉列表，可以选择其中一个计算机域。至于将计算机加入到域还是工作组，可以通过控制面板中的“系统”程序来修改。

如果要登录到本机，需要一个本机的用户账户和密码。Windows 操作系统安装完毕后，系统自动创建两个默认的用户账户，即 Administrator（管理员）和 Guest（来宾），其中来宾账户没有密码。第一次登录时可以按照管理员身份登录。

如果要登录到一个 Windows 域，还需要在域控制器上建立域用户账户。域是实行了集中化管理的计算机的集合，登录域后访问域中的每一台计算机不需要单独输入账户和密码。要登录到域网络，在【登录到 Windows】对话框中，单击【选项】按钮，显示“登录到”下拉列表，选择要登录的域，然后单击【确定】按钮即可。

6．关闭计算机

单击任务栏的【开始】按钮，在【开始】菜单中，选择【关机】命令，打开【关闭Windows】对话框可以关闭计算机。

1.1.7　VM虚拟机介绍

VMware是一个“虚拟PC”软件。它可以在一台机器上同时运行两个或更多Windows、DOS、Linux系统。与“多启动”系统相比，VMware采用了完全不同的概念，多启动系统在一个时刻只能运行一个系统，在系统切换时需要重新启动计算机，VMware是真正“同时”运行多个操作系统在主系统的平台上，就像标准Windows应用程序那样切换，而且每个操作系统都可以进行虚拟的分区、配置而不影响真实硬盘的数据，甚至可以通过网卡将几台虚拟机用网卡连接为一个局域网，极其方便，如新系统发布了，想测试一

....
