版权信息

书名：UG NX 8.0产品建模实例教程

作者：陈丽华　陈兆荣　庞雨花　等

ISBN：9787121195129

版权所有 · 侵权必究

前　言

《工业转型升级规划（2011—2015年）》明确提出：“坚持把推进‘两化’（工业化和信息化）深度融合作为转型升级的重要支撑。充分发挥信息化在转型升级中的支撑和牵引作用，深化信息技术集成应用，促进‘生产型制造’向‘服务型制造’转变，加快推动制造业向数字化、网络化、智能化、服务化转变。”

制造业数字化基础是数字化模型的建立。本书主要应用UG NX 8.0为平台，培养学生工程图制图、三维数字化造型、虚拟装配能力，为学生在制造领域的企事业单位从事机电产品计算机辅助设计奠定基础，并取得相应的资格证书；为后续课程数控自动编程、数控机床操作等提供基础知识和操作技能。

UG NX 8.0，这是一个交互式CAD/CAM（计算机辅助设计与计算机辅助制造）系统，它功能强大，可以轻松实现各种复杂实体及造型的建构。早期的软件版本称为UG，功能有所局限，2002年，Unigraphics发布了UG NX 1.0。NX技术的采用使企业能够通过新一代数字化产品开发系统实现向产品全生命周期管理转型的目标。NX 包含了企业中应用最广泛的集成应用套件，用于产品设计、工程和制造全范围的开发过程。NX主要包括了工业设计和风格造型、产品设计、仿真和优化、NC加工、模具设计等功能。

2011年10月，西门子工业自动化有限公司旗下的全球领先的产品生命周期管理(PLM)软件和服务提供商Siemens PLM Software宣布推出最新版本的NX 8.0软件。该软件是Siemens PLM Software将计算机辅助设计、制造和工程分析（CAD/CAM/CAE）完全集成的解决方案。NX 8.0在其整个设计和制造功能中提供各种增强功能和新功能，提高产品开发的综合生产力。

NX 8.0制造能力的增强包括集中在机械和模具设计的新功能或扩展功能，例如，针对机床和重型设备部件生产优化的NC程序设计，以及整合了模具设计自动化与基于CAE的验证工具的改进功能。因此，NX 8.0能够通过提供一次成型的设计帮助机械和模具公司获得更多的高产值项目。

NX 8.0在产品设计方面的增强功能包括更强大且更高效的建模、制图和验证解决方案，以及有利于作出更明智设计决策的扩展性HD3D支持。新型“部件模块”技术简化了复杂设计的建模和编辑过程，允许用户把设计分割为支持多个设计者并行开发的功能单元。扩展的HD3D和设计验证工具提供了增强的交互功能、更强大的报告功能，以及对更多来源PLM信息的强化视觉演示功能。标准的HD3D功能目前可提供一个视觉效果丰富且更加灵活的反馈环境，有助于用户进行快速定位、诊断和锁定问题的症结，确保设计遵从标准并满足要求。同步建模技术增强功能使修改模型和处理更多的几何建模问题变得更加轻松简便，同时还增加了以功能为基础的建模、钣金、图形定制、自由设计、线路系统和可视化等的新功能。

NX 8.0中的特征建模得到了多方面的加强，包括在创建阵列中更多的灵活性和可控性。更多的阵列模式也可被创作出来，包括直线、多边形、引导曲线、参照物和圆形螺旋。用户现在可以用某个特征阵列填充至指定的边界，在线性布局中创造对称阵列和更多图形。

本书由陈丽华副教授任主编，陈兆荣、庞雨花担任副主编，博世力士乐（常州）有限公司总工程师侯军府、吴忆峰参编。陈丽华编写了模块2、模块6，陈兆荣编写了模块3，侯军府编写了模块4，庞雨花编写了模块5，吴忆峰编写了模块1。在教材的编写过程中，得到余振华、淘波、常州机电职业学院计算机辅助设计与制造专业10和11级学生以及博世力士乐（常州）有限公司、中铁建、今创集团、新誉集团工程技术人员的大力支持和帮助，在此表示衷心感谢！

由于水平有限，书中难免有不当之处，恳请读者批评指正。

编　者

2013年1月

模块1　UG NX 8.0用户界面

　

【教学聚焦】

本模块通过实例操作，使学生了解UG NX 8.0的用户界面，熟悉UG NX 8.0的工作环境。同时介绍全国计算机辅助技术应用工程师对该部分内容考试要求。

一、学习目标

1.知识目标

●　了解UG NX 8.0的用户界面；

●　掌握文件操作（新建、保存、关闭文档）；

●　掌握视图的操作（旋转、平移、缩放）等；

●　了解工具条及命令的定制。

2.能力目标

●　熟悉UG NX 8.0的工作环境；

●　会新建、保存、关闭文档；

●　会视图操作；

●　会工具条及命令定制。

二、工作任务

●　按照提示的操作步骤熟悉NX的基本界面；

●　新建、保存、关闭文档；

●　会定制工具条。

三、课时建议

本模块的教学课时建议为2课时，重点是NX 8.0文件操作及工具条的定制。

【课堂随笔】

　　_______________________________

___________________________________

___________________________________

___________________________________

___________________________________

【知识汇总】

　

1.1　用户界面

1.进入系统

在已安装了UG NX 8.0系统的Windows XP操作系统下，选择“开始”→“所有程序”→“UG NX 8.0”→“NX 8.0命令”，系统进入UG NX 8.0初始界面，在入门界面中，能够创建和打开部件。

①执行“开始”→“所有程序”→“NX 8.0”命令，出现如图1-1-1所示对话框，该对话框提示NX 8.0许可程序需要绑定相应的许可模块，单击“确定”按钮。

图1-1-1　UG NX 进入初始对话框

②在图形界面中选择“文件”→“实用工具”→“选择绑定包”命令，如图1-1-2所示，进行绑定模块的选择界面。

③在如图1-1-3所示的对话框中选择“可用绑定包”列中的“ACD10”，单击“添加”按钮，将“ACD10”模块移动至“选定的绑定包”列中，单击“确定“按钮，系统进入如图1-1-4所示的初始界面，完成NX的启动过程。

图1-1-2　选择绑定操作

图1-1-3　“许可选项”对话框

图1-1-4　UG NX初始界面

2.新建文件界面

在初始界面中执行“新建”命令，弹出如图1-1-5所示的“新建”对话框，在该对话框中选择“模型”→“空白”，在“新文件名”栏中输入相应的文件名（即名称），所在的文件夹（注：文件名不要有中文，文件夹路径也不要有中文），单击“确定”按钮。系统进入如图1-1-6所示的UG基本环境界面。

图1-1-5　“新建”对话框

图1-1-6　UG基本环境界面

NX软件包括以下几个基本功能模块：

●基本环境——能够打开文件并进行一些基本操作；

●建模模块——能够创建实体模型、曲面和曲线；

●制图模块——能够创建模型的工程图；

●装配模块——能够实现单个零件到大型组件的安装；

●加工模块——能够创建NC刀路。

如图1-1-7所示为“标准”工具栏上的“开始”命令，能够实现各个功能模块的切换。

图1-1-7　标准工具栏

选择“开始”→“所有应用模块”命令，如图1-1-8所示，在弹出的菜单中可以看到NX的全部功能模块，每模块的使用需要相应的授权文件，常用的基本功能模块都排在比较靠前的位置，只要执行对应的命令就能进入功能模块进行操作。

图1-1-8　应用模块菜单

3.标准的NX窗口

选择“建模”命令，可以进入“建模”模块，如图1-1-9所示标准的NX窗口由7部分组成，各部分的名称和功能如表1-1-1所示。

图1-1-9　UG标准窗口

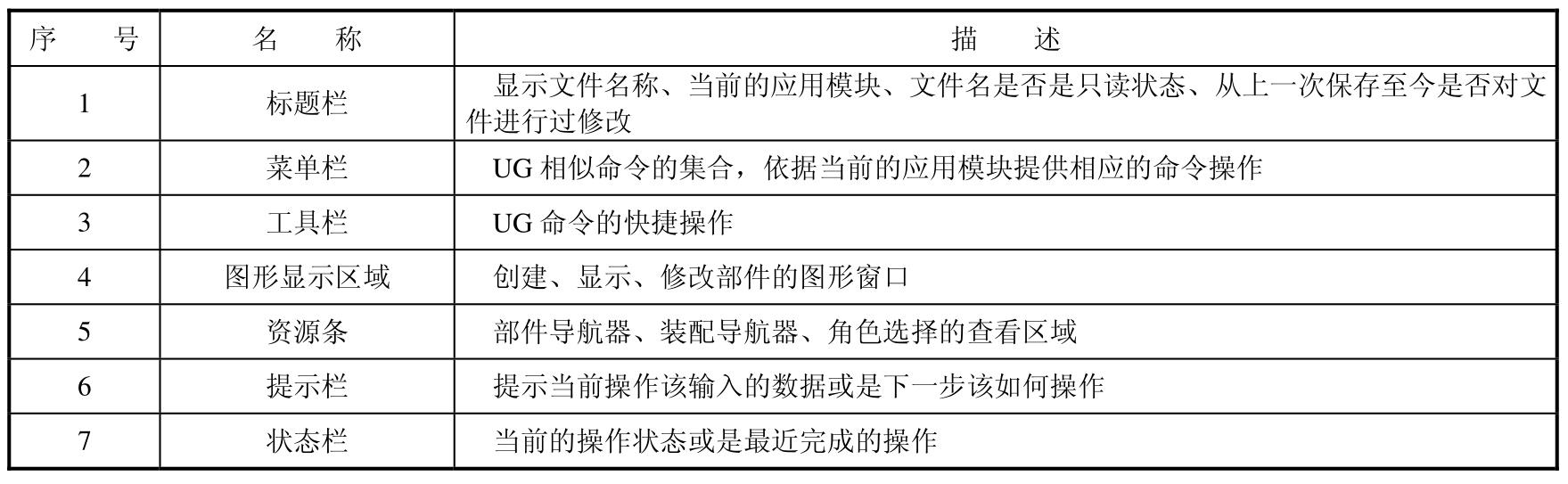

表1-1-1　窗口名称功能表

单击窗口右上角如图1-1-10所示的符号，在弹出的对话框中单击“否-退出（N）”按钮（见图1-1-11）退出NX软件。

图1-1-10　窗口视图

图1-1-11　退出对话框

1.2　文件操作

1.编辑文档

（1）新建文件操作

启动NX 8.0，在入门界面状态下，执行“新建”命令，弹出如图1-1-12“新建”对话框，选择“模型”选项卡，在“模板”栏中设置“单位”为毫米，选中过滤器名称为“模型”的选项；在“新文件名”栏中输入文件名称，系统默认以prt后缀名来命名模型文件，在“文件夹”文本框中输入文件的存放路径，也可以通过单击按钮来指定文件存放的位置。最后单击“确定”按钮，软件直接进入建模环境。

图1-1-12　“新建”对话框

温馨提示：

①UG文件所在的文件路径的名称不能包含中文字符。如果要使用中文，必须更改环境变量。

②文件名中不能包含中文字符。

③文件名和路径必须为数字、英文字母，而其他如“/、？、*”等符号无效。

④UG文件的后缀为.prt。

⑤“新建”对话框中的“模板”选项可以让使用者快捷地进入相应的应用模块，而不再需要通过基本环境来选择。

（2）打开已有文档

在入门界面下，单击“打开”按钮，弹出如图1-1-13所示的对话框，选择需要打开的文件。单击“OK”按钮，软件自动打开相应的文件，并进入上次保存文件时所在的应用模块。

图1-1-13　打开文件对话框

通过修改“查找范围”来指定其他文件存放的路径（见图1-1-14），再通过勾选“预览”复选框（见图1-1-15）来决定在打开之前是否要查看文件的三维基本信息。

图1-1-14　查找范围选项

图1-1-15　“预览”复选框

2.保存文件

选择“文件”菜单，在弹出的如图1-1-16所示选项中可以通过选择“保存”命令来快速地保存文件，也可以选择“另存为”命令换名保存文件。如果在操作的过程中打开了多个文件，可以通过选择“全部保存”一次性地保存所有已经打开的文件。

图1-1-16　保存选项

3.关闭文档

选择“文件”→“关闭”命令展开如图1-1-17所示的关闭菜单选项，选择“选定的部件”，然后选择需要关闭的文件，系统打开“文件选择”对话框。此选项一般用于关闭同时编辑多个文件情况。选择“所有部件”，关闭所有的文件并回退到入门界面；选择“保存并关闭”命令，则保存并关闭当前正在编辑的文件；选择“另存为并关闭”，则将当前文件换名保存并关闭。

图1-1-17　关闭文件选项

1.3　定制工具条

1.工具条的定制

工具条是一组命令图标，它将UG的同组命令集合在一起。首次启动UG后，系统仅显示部分常用的工具条，UG允许用户自定义工具条的显示。

在工具条的任意位置右击，在弹出的快捷菜单中选择最后一项“定制”命令，出现如图1-1-18所示的对话框，通过复选或是撤销选择来定制所需的工具条。

图1-1-18　“定制”对话框

2.定制工具条中的具体命令

在“定制”对话框中选择“命令”选项卡，出现如图1-1-19所示的对话框。在左边“类别”栏中选择相应的命令组，在右边“命令”栏中选择需要添加的命令，并按住鼠标左键不放将其拖动到工具条上即可完成具体命令的添加。

图1-1-19　“命令”选项卡

也可以通过单击工具栏右端的下三角符号，在弹出的“添加或移除按钮”选择框来定制相应的操作命令，如图1-1-20所示。

图1-1-20　定制命令选择菜单

1.4　视图操作

在NX 8.0操作中，部件在绘图区域的当前状态及动态显示和变换操作通常称为视图操作，可以通过多种方法实现。

1.工具条实现

选择“视图”工具条上的命令符号，工具条如图1-1-21所示。

图1-1-21　“视图”工具条

2.鼠标右键菜单实现

在绘图区域右击，弹出如图1-1-22所示对话框，选择相应的选项即可实现。

图1-1-22　鼠标右键快捷命令

3.鼠标操作

可以通过鼠标的左右键+滚轮键快速地实现基本的视图操作，如图1-1-23所示。

图1-1-23　鼠标操作

4.快捷键操作

选择键盘上的相应按键来通过一键或组合键实现，如表1-1-2所示。

表1-1-2　视图操作功能说明

5.定向视图方式

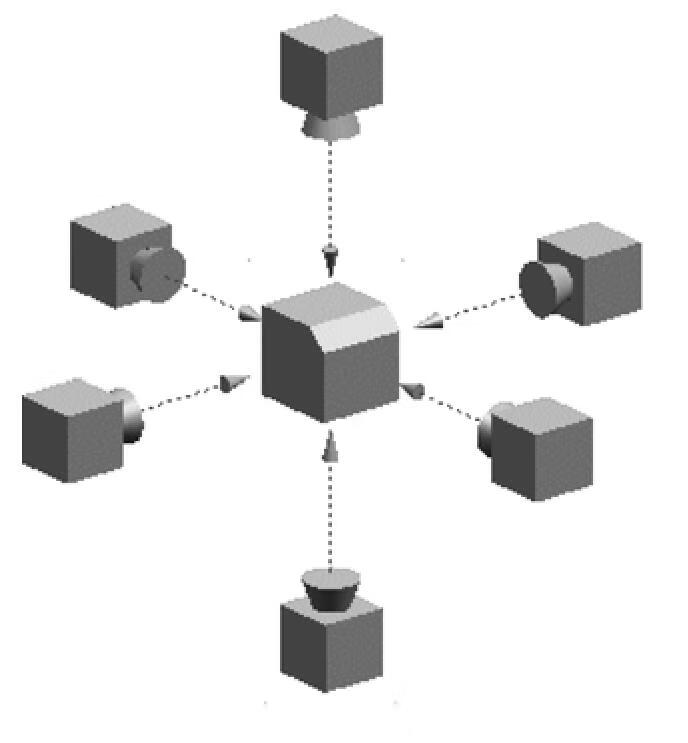

如图1-1-24所示，UG提供了6种定向视图的方式，可以通过指定方位来改变视图到一个标准视图，如顶视图、左视图、前视图等。

6.渲染方式

如图1-1-25可以通过选择“渲染”命令下的选项来改变绘图区域中部件的着色方式，如带边着色、着色、静态线框等方式来显示。

图1-1-24　六种定向视图方式

图1-1-25　渲染菜单

模块2　截止阀三维数字建模

　

【教学聚焦】

本模块通过截止阀零件建模讲解，使学生了解UG产品设计的一般过程及三维造型设计的一般步骤，掌握UG 的基本体素、基本实体特征、特征操作、曲线创建、曲线编辑及操作功能，同时介绍全国计算机辅助技术应用工程师对该部分内容考试要求。

一、学习目标

1.知识目标

●　掌握基本体素特征的创建：长方体、圆柱、圆锥等；

●　掌握点构造器及矢量构造器的应用；

●　掌握特征操作：布尔运算、倒斜角、倒圆角；

●　掌握基本曲线创建、编辑；

●　掌握扫掠特征创建；

●　掌握成型特征的创建、定位；

●　掌握部件族的创建；

●　了解部件导航器的使用。

2.能力目标

●　会基本体素特征的创建：长方体、圆柱、圆锥等；

●　会构建点及矢量；

●　会创建基本曲线，能编辑曲线；

●　会创建成型特征并定位；

●　会布尔运算、倒斜角、圆周阵列等特征操作的创建；

●　能应用扫掠特征进行零件造型；

●　会创建部件族；

●　能应用基本体素、特征操作完成截止阀零件建模。

二、工作任务

本模块的工作任务是完成截止阀各组件的三维建模，它们分别是扳手、螺钉、压盖、阀体。这是一组装配体零件，外形结构相对较简单，对于初次接触三维软件的学员很合适。在本模块中需要掌握点构造器、矢量构造器、基本曲线创建、基本体素特征、成型特征、布尔运算等内容。

三、课时建议

本模块的教学课时建议34课时。

图2-0-1　截止阀组成零件

项目2.1　锥形塞三维数字建模

【课堂随笔】

　　_______________________________

___________________________________

___________________________________

___________________________________

___________________________________

【学习目标】

1.知识目标

●　掌握文件操作：新建、保存、关闭文档；

●　掌握视图操作：旋转、平移、缩放等；

●　掌握工具条及命令的定制；

●　掌握基本体素特征的创建；

●　掌握点构造器及矢量构造器的应用；

●　掌握特征操作：布尔运算、倒斜角；

●　了解部件导航器的使用。

2.能力目标

●　会新建轴（Shaft）文档，完成后会保存、关闭该文档；

●　能对三维图形进行旋转、平移、缩放等视图操作；

●　会长方体、圆柱、圆锥等基本体素创建、编辑；

●　会布尔运算、倒斜角特征操作创建、编辑；

●　能应用基本特征和特征操作完成轴的三维建模。

3.课时建议

项目教学课时建议6课时。

【工作任务】

正确分析图2-1-1所示的轴零件图纸尺寸的要求，建立正确建模思路，由基本体素来创建实体，通过布尔运算等特征操作完成最终产品的三维建模。

图2-1-1　轴（Shaft）零件图纸

【例题导读——建模分析】

轴是回转体，其建模方法有多种，可以绘制轮廓线回转获得，可以绘制截面线拉伸求得，但最简单的方法是由UG的基本体素直接获得。由图2-1-2可见，轴可以由三段组成。第一段：φ14圆柱和12×12×16的长方体求交而成；第二段：由φ20圆柱构成；第三段：圆锥。然后在此基础上“减”去φ22圆柱、φ10圆柱，最后完成到1×45°的创建即可。

图2-1-2　轴特征的分解

【建模操作】

一、创建文档

启动NX 8.0，执行“新建”命令，在出现的“新建”对话框中选择“模型”，输入文件名“Shaft”，单位为“毫米”，单击“确定”按钮后，进入NX 8.0建模模块。

二、实体建模

1.创建长方体（长12、宽12、高16）

（1）执行长方体命令。执行“插入”→“设计特征”→“长方体”命令，出现如图2-1-3所示“块”对话框。

（2）输入尺寸参数。分别在“块”对话框中的“长度”、“宽度”、“高度”文本框中输入相应的数值12、12、16，如图2-1-3所示。

（3）定义长方体位置点。单击“块”对话框中“指定点”中“点构造器”，出现如图2-1-4所示对话框。

图2-1-3　“块”对话框

图2-1-4　“点”对话框

在XC，YC，ZC文本框中分别输入-6，-6，0，即定义长方体的左下角点坐标在当前坐标系的（XC=-6，YC=-6，ZC=0）位置。

单击“确定”两次，得到如图2-1-5所示长方体实体。

2.创建圆柱体（φ20×48）

（1）执行圆柱体命令。执行“插入”→“设计特征”→“圆柱体”命令，出现如图2-1-6所示对话框。在“类型”选择框中选择第一项“轴、直径和高度”，通过定义底面直径与高度的参数来确定圆柱体。

图2-1-5　完成的长方体实体

图2-1-6　“圆柱”对话框

（2）确定圆柱体的方向。单击“轴”栏下“指定矢量”图标中的黑三角，出现“矢量构造器”的下拉菜单，选择“+ZC”方向。

（3）确定圆柱体的参数。在“圆柱”对话框中“尺寸”栏下的“直径”、“高度”文本框中分别输入20，48，如图2-1-7所示。

图2-1-7　输入圆柱体参数

（4）确定圆柱体位置。通过定义底面圆心确定圆柱体位置。单击“圆柱”对话框中“轴”栏下“指定点”，根据图纸尺寸要求，在“点构造器”中输入点坐标（0，0，16）。

（5）确定布尔操作。布尔操作是指定当前创建的圆柱体与前面已存在的长方体的运算关系。

在“布尔操作”对话框中选择“无”，则产生圆柱体，它和长方体是两个独立的实体。其他“求和、求差、求交”的布尔操作将在“特征操作”中完成。完成的圆柱体如图2-1-8所示。

3.创建圆锥（φ36×48 半角6°）

（1）执行圆锥命令。执行“插入”→“设计特征”→“圆锥”命令，出现如图2-1-9所示对话框。在“类型”栏中选择第三项“底部直径，高度和半角”命令选项。该项通过定义圆锥底面圆半径、高度及侧面半夹角值完成创建。

图2-1-8　完成的圆柱实体

图2-1-9　“圆锥”对话框

（2）确定圆锥的方向。单击“轴”栏下“指定矢量”图标中的黑三角，出现“矢量构造器”的下拉菜单；选择“+ZC”方向。

（3）确定圆锥的参数。在“圆锥”对话框中“尺寸”栏下的“底部直径”、“高度”、“半角”文本框中分别输入36、48、6，如图2-1-10所示。

（4）确定圆锥位置。通过定义底面圆心确定圆锥体位置。单击“圆锥”对话框中“轴”栏下“指定点”，根据图纸尺寸要求，在“点构造器”中选择“圆心点”，然后选择如图2-1-11所示的圆柱边。

（5）确定布尔操作。在“布尔”操作选择框中选择“无”，完成的圆锥实体如图2-1-12所示。

图2-1-10　输入圆锥参数

图2-1-11　圆心选择示意图

图2-1-12　完成的圆锥实体

4.创建圆柱体（φ10×8）

（1）执行“圆柱体”命令。如第2步所述。

（2）确定圆柱体的方向。在矢量构造器下拉菜单中，选择“-ZC”方向。

（3）确定圆柱体的参数。在“圆柱”对话框中“尺寸”栏下的“直径”、“高度”文本框中分别输入10和8。

（4）确定圆柱体的位置。在“点构造器”中选择“圆心点”，然后选择圆锥小端的实体边。

（5）确定布尔操作。在“布尔”操作选择框中选择“求差”，“圆柱”对话框中增加如图2-1-13所示“选择体”选项。

激活该选项，移动鼠标到绘图区域，选择与圆柱体“求差”布尔操作的目标体——圆锥，单击“确定”按钮后完成的实体如图2-1-14所示。

图2-1-13　选择工具体对话框

图2-1-14　布尔减运算结果

5.创建圆柱体（φ20×50）

（1）执行圆柱体命令。如第2步所述。

（2）确定圆柱体的方向。在矢量构造器下拉菜单中，选择“+YC”，选择方向。

（3）确定圆柱体的参数。在“圆柱”对话框中，输入直径20，高度50。

（4）确定圆柱体位置。如图2-1-15　所示，在“点构造器”中输入点坐标（0，-25，112-48+22）。

（5）确定布尔操作。在“布尔”操作选择框中选择“求差”，再选择圆锥，单击“确定”按钮后完成的实体如图2-1-16　所示。

图2-1-15　输入点坐标

图2-1-16　布尔减运算结果

温馨提示：

高度50的数值可以改变，只要比圆锥最大直径大均可。

6.创建圆柱体（φ14×16）

（1）执行圆柱体命令。如第2步所述。

（2）确定圆柱体的方向。在“矢量构造器”下拉菜单中，选择“+ZC”方向。

（3）确定圆柱体的参数。在“圆柱”对话框中，输入相关参数，直径14，高度16。

（4）确定圆柱体的位置。在“点构造器”中输入点坐标（0，0，0）。单击“确定”按钮后实体如图2-1-17　所示。

图2-1-17　完成的圆柱实体图

图2-1-18　布尔“求交”运算结果

（5）确定布尔操作。在“布尔操作”对话框中，选择“求交”，再选择长方体作为目标体，结果如图2-1-18所示。

7.特征操作（布尔运算）

选择“特征”工具条中“求和”命令，弹出的对话框如图2-1-19所示。

如图2-1-20所示选择“目标”与“刀具”，单击“确定”按钮后即将3个独立的实体“布尔加运算”为一个实体。

图2-1-19　“求和”对话框

图2-1-20　“目标”与“刀具”选择示意

8.倒斜角（1×45°）

（1）选择“特征”工具条中“倒斜角”命令，出现如图2-1-21所示对话框。

图2-1-21“倒斜角”对话框

（2）激活“边”选项，移动鼠标到绘图区域选择圆柱边，如图2-1-22所示。

（3）在“偏置”栏中“横截面”选择“对称”；在“距离”中输入数值1，单击“确定”按钮，结果如图2-1-23所示。

三、部件导航器应用

“Shaft”部件的所有特征完成后，单击右侧“部件导航器”，出现的对话框如图2-1-24所示。

图2-1-22　选择要倒斜角的边

图2-1-23　实体“倒斜角”结果

图2-1-24　“部件导航器”对话框

上述步骤中所完成的各特征操作全部显示在“部件导航器”中，可以对特征进行“删除”、“编辑”等操作。

单击图标保存文件，完成建模过程。

【知识汇总】

一、点构造器

在实体建模的过程中，许多情况下都需要利用点构造器（Point Constructor）对话框来定义点的位置。单击工具条中的按钮或者执行菜单“插入”→“曲线”→“点”命令时，就会弹出“点”（Point Constructor）对话框，如图2-1-25所示。在不同的情况下，“点”对话框的形式和所包含的内容可能会有所差别。

图2-1-25　点构造器和点捕捉器

应用“点”对话框创建点的方式有三种，现在分别介绍。

1.输入创建点的坐标值

在“点”对话框的“点”选项组中，有设置点坐标的XC、YC、ZC三个文本框。用户可以直接在文本框中输入点的坐标值然后单击“确定”按钮，系统会自动按输入的坐标值生成并定位点。同时，对话框中提供了“参考”选择项，当用户选择了“WCS”时，在文本框中输入的坐标值是相对于用户坐标系的。当用户选择了“绝对-显示部件”时，坐标文本框的标志变为了“X、Y、Z”，此时输入的坐标值为绝对坐标值，它是相对于绝对坐标系的。

2.捕点方式生成

本方式是利用捕点方式功能，捕捉所选对象的相关的点。系统一共提供13种点的捕捉方式，常用的有如下9种。

（1）——根据鼠标点取的位置，系统自动推断出选取点。

（2）——通过定位十字光标，在屏幕上任意位置创建一个点，该点位于工作平面上。

（3）——在一个存在的点上创建一个点。

（4）——在存在直线、圆弧、二次曲线及其他曲线的端点上创建一个点。

（5）——在几何对象的控制点上创建一个点。控制点与几何对象类型有关，它可以是：存在的点、直线的中点和端点、开口圆弧的端点和中点、圆的中心点、二次曲线的端点或其他曲线的端点。

（6）——在两段曲线的交点上或一曲线和一曲面或一平面的交点上创建一个点。若两者交点多于一个，系统在最靠近第二对象处选取一个点；若两段非平行曲线并未实际相交，则选取两者延长线上的相交点。

（7）——在选取圆弧、椭圆、球的中心创建一个点。

（8）——在与坐标轴XC正向成一定角度（沿逆时针方向测量）的圆弧、椭圆弧上创建一个点。

（9）——在一个圆弧、椭圆弧的四分点处创建一个点。

对于以上各捕点方式，我们首先要激活以上选项，然后单击要捕点的对象，系统自动按该方式生成点。

3.利用偏移方式生成

本方式是通过指定偏移参数的方式来确定点的位置。在操作时，用户先利用捕点方式确定偏移的参考点，再输入相对于参

....
