版权信息

书名：电子电路识图

作者：蔡清水　谌键

ISBN：9787121200588

版权所有 · 侵权必究

前　　言

电子技术在各个领域所起的作用已越来越大，并深深地渗透到人们的工作、学习和生活之中。电子新业务、新设施层出不穷，新产品几乎无处不在、举目可见，极大地丰富了我们的生活。掌握一定的电子技术知识与技能是享受生活的必须，也是时代的召唤。电子电路识图是学习电子技术的基本功，是进行电路分析、应用和维护的前提，已成为人们的迫切需要。

本书参照颁布的电子行业的国家职业标准，根据读者的学习习惯和学习特点，将电子电路识图的方法，电路的构成、工作原理、信号流程和实际应用等内容，采取“方框作引领，整机化单元，核心来主导，等效就明白”的思路进行讲解。从功能图开始，到基本单元电路、整机电路的识读，重点讲解识图方法和步骤，力求由来自电子产品的典型实例电路的分析、解剖，使读者全面掌握电子电路识图的要点和技巧。

本书在内容上电路新颖、由浅入深、循序渐进、内容精练、实用性强、更具代表性；在编写上图文并茂、直观易懂，语言通俗、突出核心内容；在写法上按相似的步骤节奏，依次讲解、重点突出、层次分明；精选练习实训，举一反三、触类旁通。

为了照顾维修人员使用方便，本书在引用一些机型的原理图时，尽量和原图保持一致，其中某些元器件的符号和现行标准可能不尽一致，敬请读者见谅。

本书由蔡清水与谌键共同主编，蔡博、李俭、戚静芳、刘文龙参与了编写。在本书编写过程中，得到了武汉市洪山区教育局高作旭、武汉铁路职业技术学院杨承毅的大力支持，参阅了国内外相关的文献资料，在此特致以衷心的感谢。

由于编者水平有限，书中难免存在疏漏和不妥之处，恳请广大读者批评指正。

另附教学建议学时，如下表所示。在实施中任课教师可根据具体的情况适当调整。

编　者

2013年1月

第一章　识读电子电路图的实际意义

电子电路图是一种工程语言，设计者通过电子电路图表达设计思想，检修者通过电子电路图了解电路组成及其功能。

电子电路图根据对象、用途的不同，有不同的表现形式，如方框图、原理图和印制线路图等。识读电子电路图是电子从业人员所必须具备的一项基本功，有了正确的识读，才能加深对电子产品及功能的理解，才能对电子产品进行正确的使用、安装、调试与检修。

第一节　电路方框图

一、电路方框图的意义

电路方框图是对复杂电子电路组成、原理的描述或概括，说明电子电路主要包括哪几部分，以及它们在电路中的位置和所起的作用。其中每一部分或功能模块用一个方框表示，各方框之间用线连接起来，表示各单元电路之间的相互关系和位置顺序。在设计电路初期或检修分析电路时经常采用。

图1-1-1所示是调频无线传声器电路的方框图，它表达了音频信号由传声器（BM）送入调频电路→倍频级→高频功率放大级→天线，最终完成一个音频信号的放大与发射过程。

图1-1-1　调频无线话筒方框图

由此可见方框图具有下列作用。

（1）大致表达了这一电路的主要单元电路位置、名称以及各部分单元电路之间的连接关系。

（2）图中的箭头表示了信号的传输方向。

（3）根据方框图中标出的电路名称，可以了解信号在这一单元电路中的变化，从而为分析或检修电路提供了指向性的信息。

二、电路方框图实例分析

（一）扩音机电路方框图

（1）扩音机电路方框图如图1-1-2所示。

图1-1-2　扩音机电路方框图

（2）对电路方框图的说明，如表1-1-1所示。

表1-1-1　扩音机电路方框图说明

（二）超外差式调幅收音机电路方框图

（1）超外差式调幅收音机电路方框图如图1-1-3所示。

图1-1-3　超外差式调幅收音机电路方框图

（2）对超外差式调幅收音机电路方框图的说明，如表1-1-2所示。

表1-1-2　超外差式调幅收音机电路方框图说明

（三）单声道调频收音机电路方框图

（1）单声道调频收音机电路方框图如图1-1-4所示。

图1-1-4　单声道调频收音机电路方框图

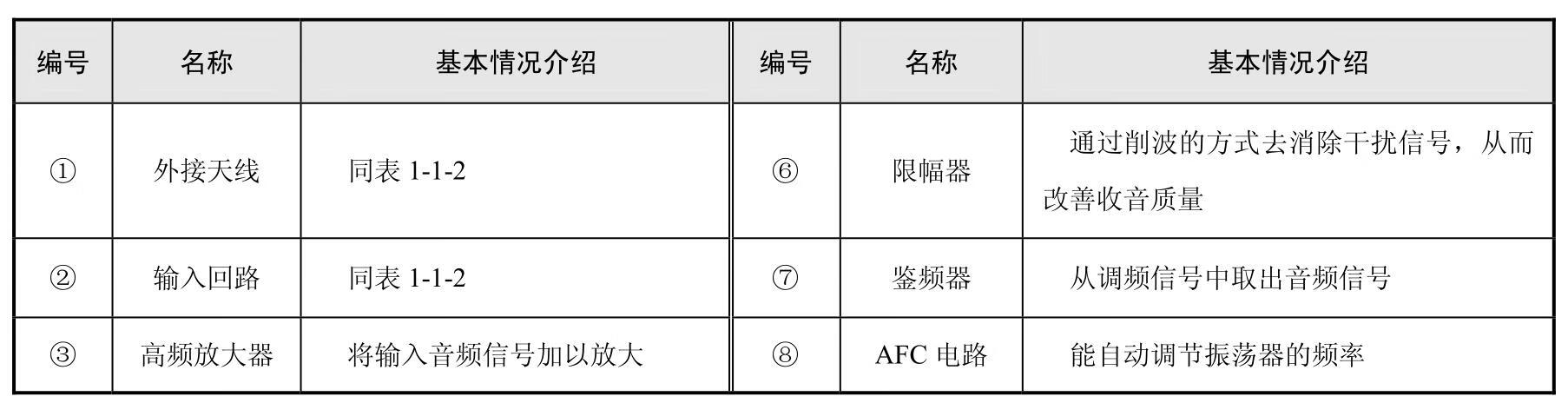

（2）对单声道调频收音机电路方框图的说明，如表1-1-3所示。

表1-1-3　单声道调频收音机电路方框图说明

续表

（四）黑白电视机电路方框图

（1）黑白电视机电路方框图如图1-1-5所示。

图1-1-5　黑白电视机电路方框图

（2）对黑白电视机电路方框图的说明。

① 高频调谐器电路（简称高频头）方框图的说明如表1-1-4所示。

表1-1-4　高频调谐器电路方框图说明

② 图像通道电路方框图的说明如表1-1-5所示。

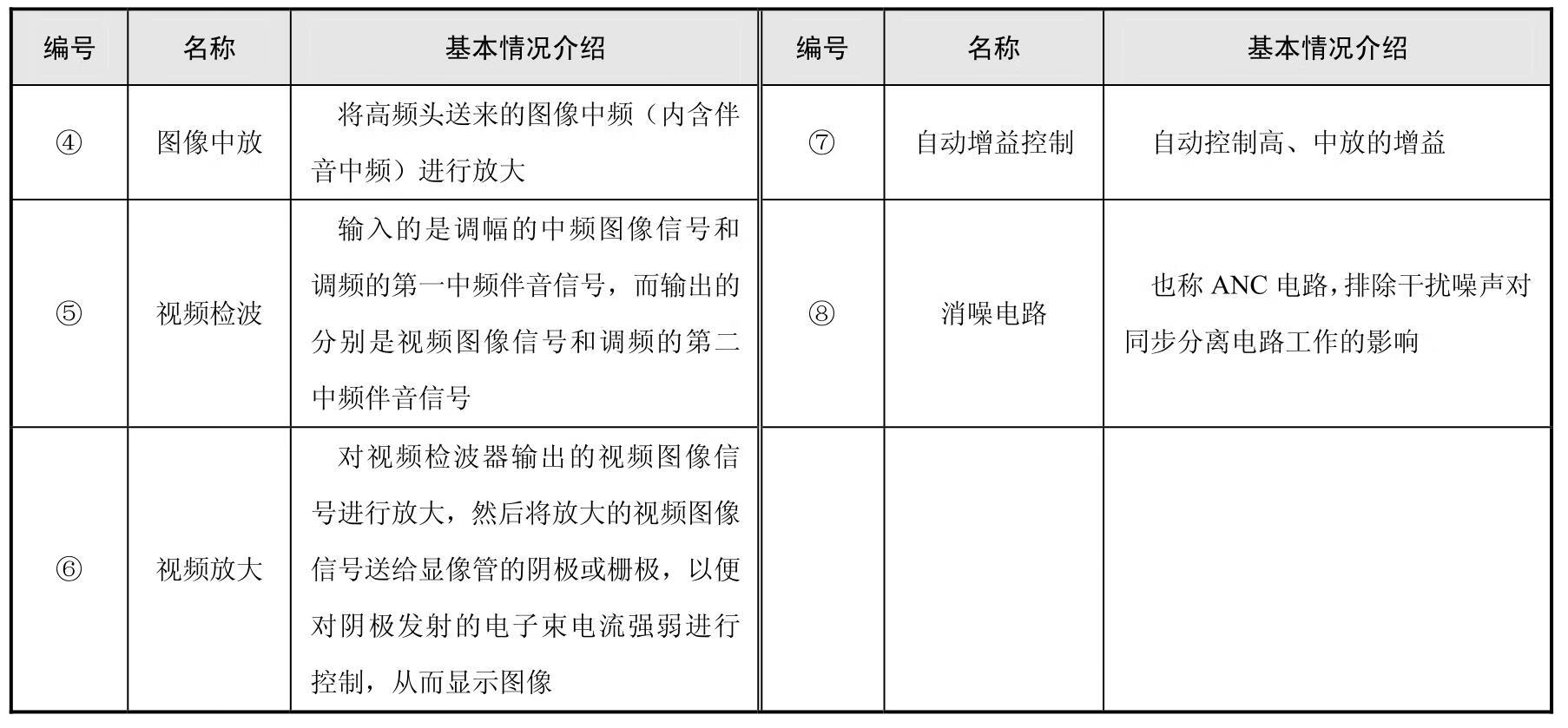

表1-1-5　图像通道电路方框图说明

③ 伴音通道电路方框图的说明如表1-1-6所示。

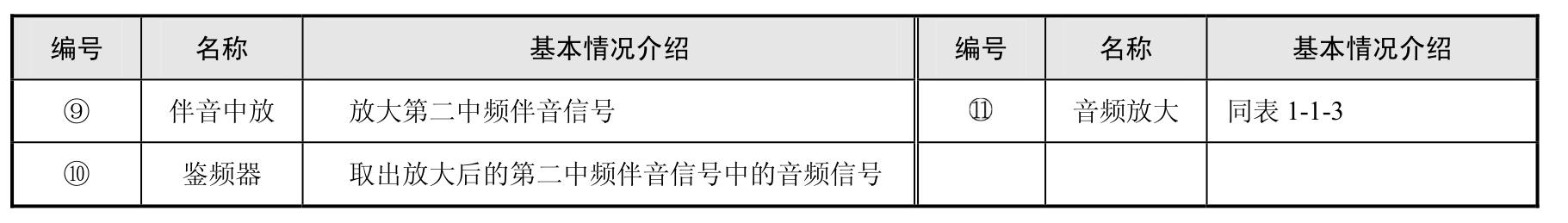

表1-1-6　伴音通道电路方框图说明

④ 扫描电路方框图的说明如表1-1-7所示。

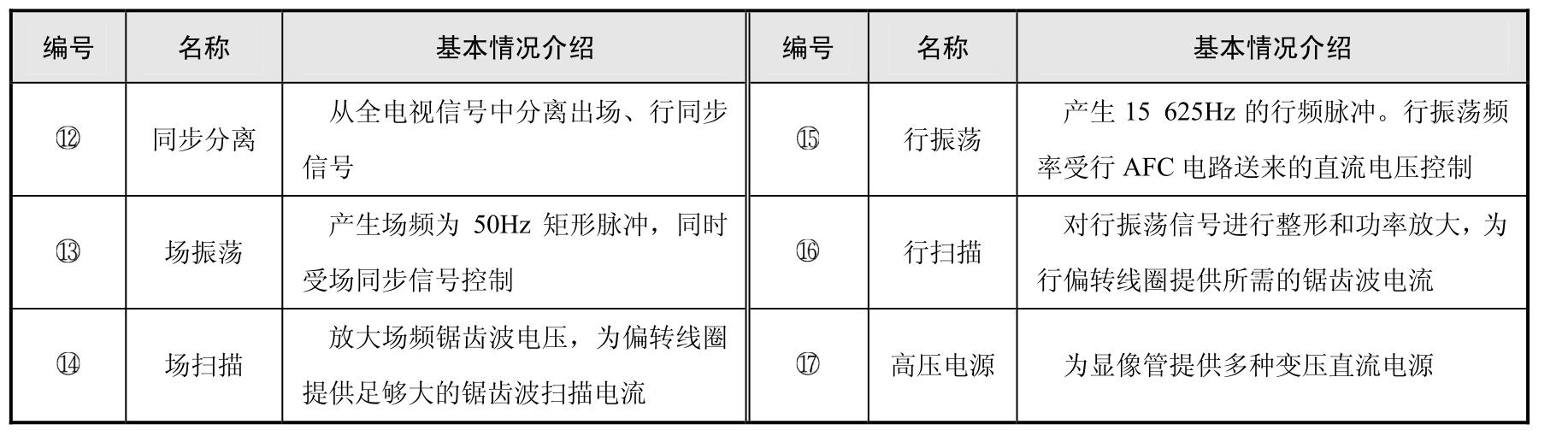

表1-1-7　扫描电路方框图说明

⑤ 显像管电路方框图的说明如表1-1-8所示。

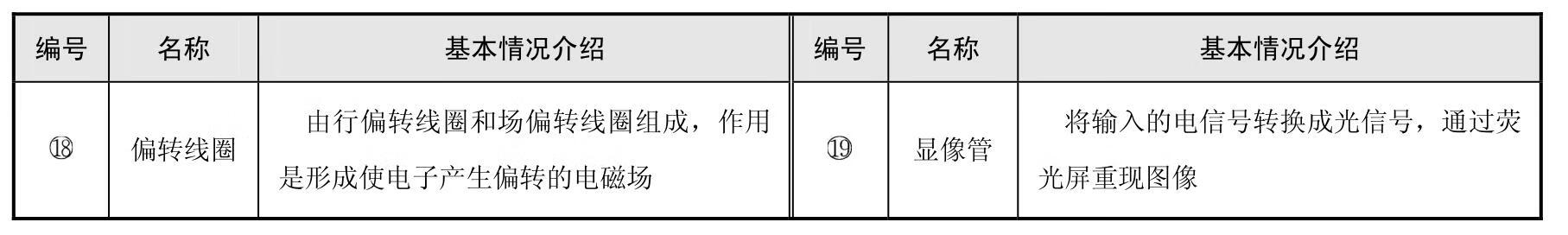

表1-1-8　 显像管电路方框图说明

（五）彩色电视机电路方框图

（1）彩色电视机电路方框图如图1-1-6所示。

图1-1-6　彩色电视机电路方框图

（2）对彩色电视机电路方框图的说明如表1-1-9所示。

表1-1-9　彩色电视机电路方框图说明

（六）集成电路内部电路方框图

集成电路内部电路组成情况可以用内部电路或内部电路方框图来表示。由于集成电路内部电路十分复杂，对非直接从事集成电路设计、生产的人员，花很大气力去搞清楚集成电路内部的电路图，是没有必要的，实际工作中熟悉电路方框图更有实用价值。

若我们理解了分立元件的电路方框图，那么从集成电路的内部电路方框图中就可以清楚地了解到集成电路是由哪几部分组成的、具有哪些功能、彼此之间有哪些联系等。

三、利用电路方框图检修电子设备

（一）晶闸管调光电路

（1）晶闸管调光电路方框图如图1-1-7所示。

图1-1-7　晶闸管调光电路方框图

（2）分析：由方框图可知，该电路由晶闸管开关电路、触发电路和负载（白炽灯）三部分组成。通过方框图，可以联想出如下的逻辑关系。

① 白炽灯的亮暗取决于晶闸管开关，而晶闸管的导通程度则由触发电路控制。

② 电路产生故障，白炽灯不亮。当在1、2之间用导线短接时（注意安全），若白炽灯仍不亮，则问题在白炽灯或电源；若白炽灯亮，则问题在晶闸管开关电路和触发电路。

（二）双声道功率放大集成电路

（1）AN7168双声道功率放大集成电路的典型应用电路如图1-1-8所示，其AN7168集成电路的内电路方框图如图1-1-9所示。

图1-1-8　AN7168集成电路的典型应用电路

图1-1-9　AN7168集成电路的内电路方框图

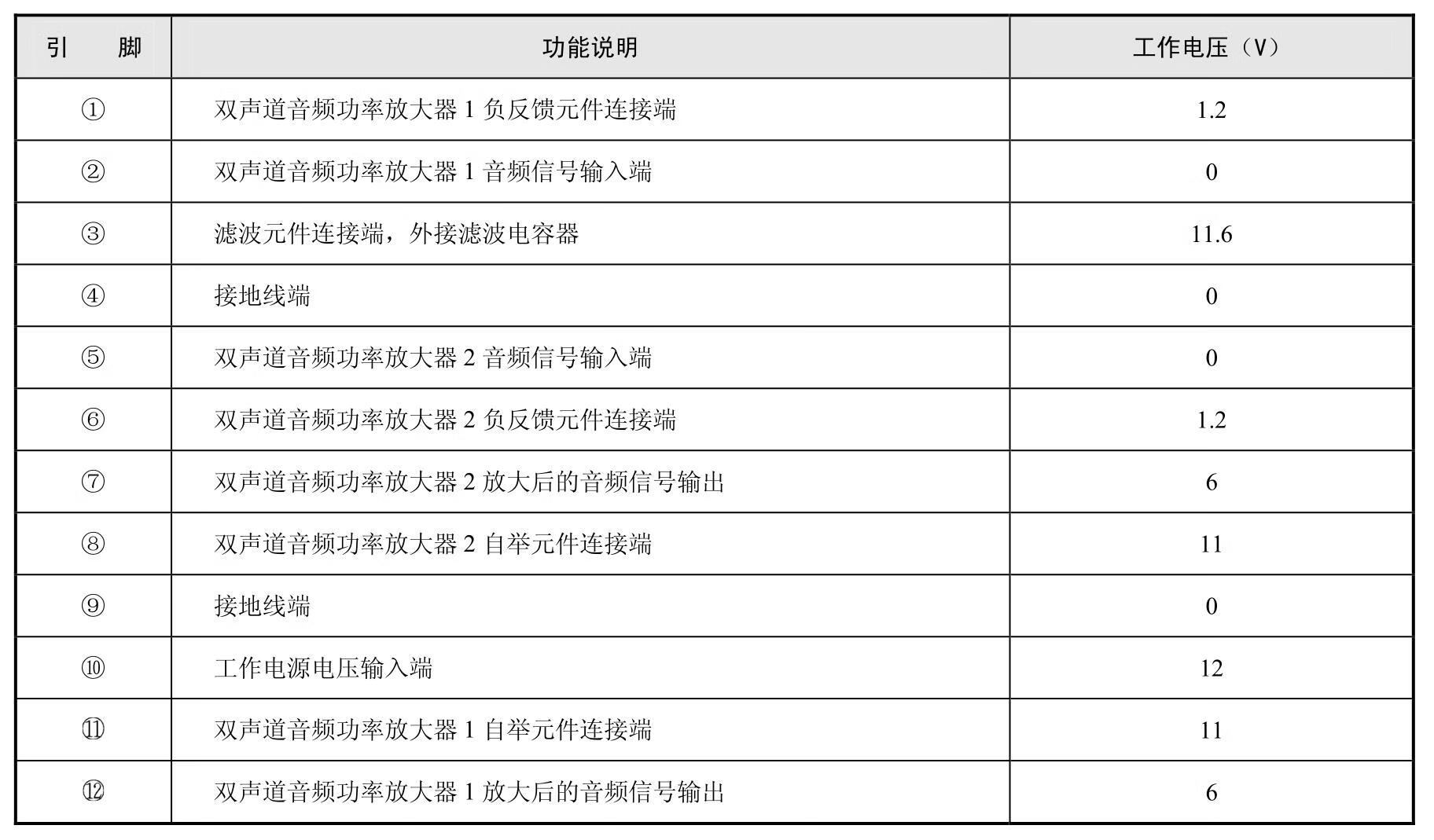

（2）AN7168引脚功能及正常工作时的端电压数量值如表1-1-10所示。

表1-1-10　AN7168引脚功能及端电压数据

（3）了解了集成电路各引脚功能后，再和外部电路元器件结合在一起对电路进行分析。从图1-1-8可以看出，扬声器通过电容器接在集成电路输出端，由此可以推断该功放为OTL类型。若电路有故障，就可根据OTL电路固有的特点去检修。

（三）一般电子设备

如图1-1-10所示，A为故障电子设备，B为同类正常工作电子设备。

图1-1-10　电子设备的检修

检修操作步骤：

（1）分别切断1处、4处；

（2）将两机地线相连；

（3）将表笔与B3输出端相连；

（4）再将表笔（或短路线）端触及1点，若A机扬声器响，则说明A4及后方电路正常，问题在A4前级。按照上述方法，可迅速判断故障部位。

另外在插件或模块化电路中，电路发生故障时，用备件更换整体模块的方法，也是行之有效的常规方法。

如图1-1-11所示，一个由五个插件式模块组成的电路，当电路发生故障时，可用五个相同的电路模块并接于以上模块，并依次恢复设备的使用，观察电路能否正常工作，如果在替换某个模块后，电路能正常工作了，说明此模块已坏，抢修者一般都是首先恢复设备的使用，然后再去检修有故障的模块。

图1-1-11　模块式电路方框图

四、练习

1-1-1　查找有关资料，完成图1-1-12所示收音机电路方框图中方框内电路名称的填写。

图1-1-12　收音机电路原理方框图

1-1-2　查找有关资料，完成图1-1-13所示电视机电路方框图中方框内电路名称的填写。

图1-1-13　电视机电路原理方框图

1-1-3　查找有关资料，完成图1-1-14所示示波器电路方框图中方框内电路名称的填写。

图1-1-14　双踪示波器电路原理方框图

第二节　电路原理图

电路原理图是按国家标准规定的图形符号和文字符号绘制的表示设备电气工作原理的图样，又称电路图，简称原理图。有整机电路原理图和单元电路原理图两种，一般用于设计和分析电路。

一、电路原理图的意义

原理图反映了设备的电路结构、各元器件或单元电路之间的相互关系和连接方式，它用连线代替连接导线，用符号代替实际的元器件，并标出了每个元器件的基本参数和若干工作点的电压、电流数据。既是产品设计和性能分析的原始资料，也是绘制印制电路图和接线图的依据，同时还极大地方便了检测和更换元件、快速查找和检修电路故障。

图1-2-1所示就是一个调频无线话筒电路的原理图。

图1-2-1　调频无线话筒电路原理图

从上图可知，一张完整的电路原理图是由图形符号、文字符号、连线以及注释性字符等若干要素所构成的。部分符号的意义如表1-2-1所示。更多的符号意义说明，请查阅相关资料。

表1-2-1　电路原理图中部分符号的意义

续表

二、电路原理图实例分析

（一）识读的基本方法

任何一个电路都是由若干个基本环节和典型电路所组成的，识读原理图应遵循从整体到局部、从输入到输出、化整为零的思路，用整机原理指导具体电路识读，用具体电路的识读诠释整机工作原理。

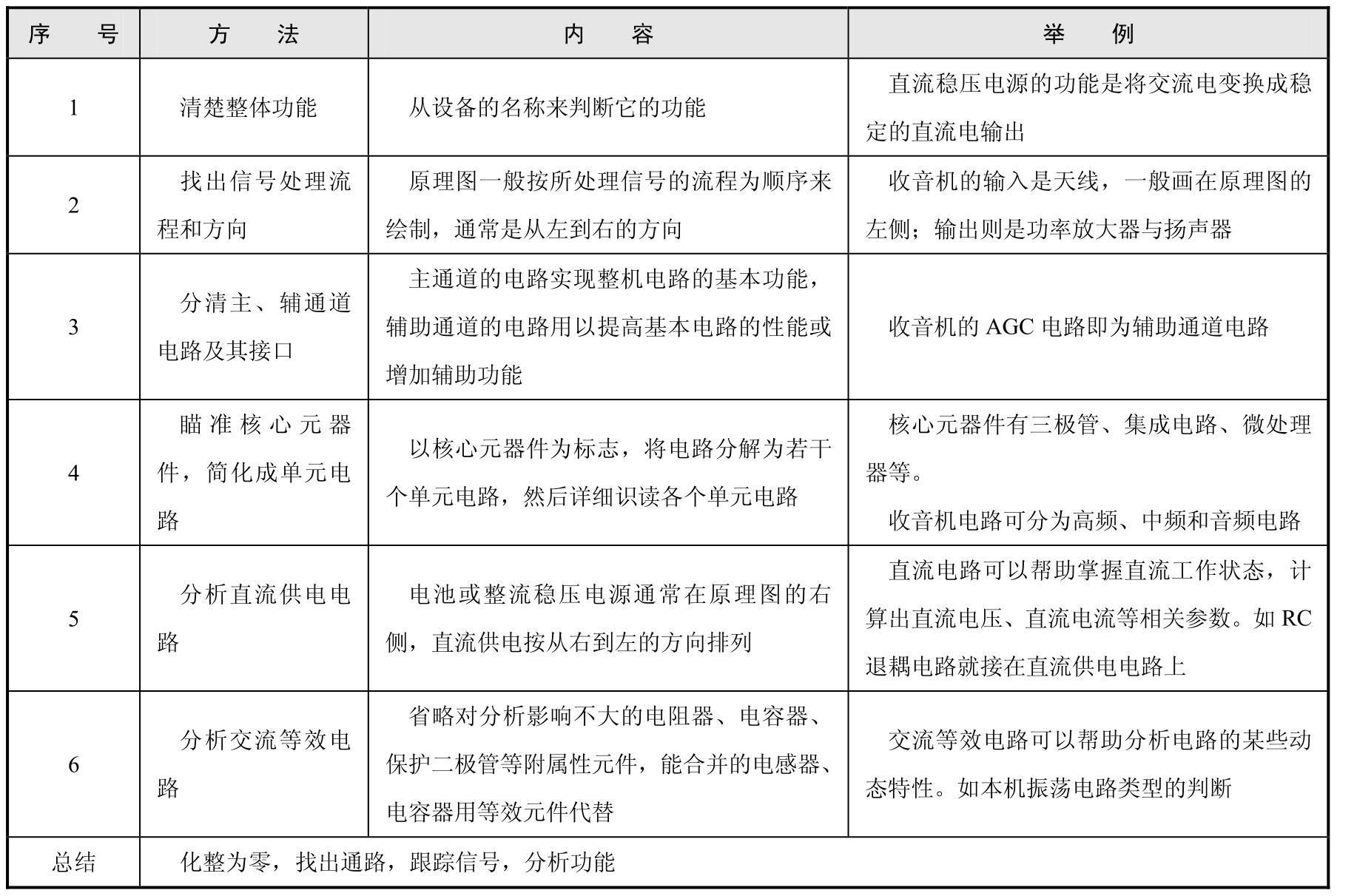

识读原理图的基本方法如表1-2-2所示。

表1-2-2　识读原理图的基本方法

（二）声、光控制延时开关电路

声、光控制延时开关电路原理图识读，如表1-2-3所示。

表1-2-3　声、光控制延时开关电路

续表

（三）调频收音机调频头电路

调频收音机调频头电路原理图识读，如表1-2-4所示。

第一章　识读电子电路图的实际意义

电子电路图是一种工程语言，设计者通过电子电路图表达设计思想，检修者通过电子电路图了解电路组成及其功能。

电子电路图根据对象、用途的不同，有不同的表现形式，如方框图、原理图和印制线路图等。识读电子电路图是电子从业人员所必须具备的一项基本功，有了正确的识读，才能加深对电子产品及功能的理解，才能对电子产品进行正确的使用、安装、调试与检修。

第一节　电路方框图

一、电路方框图的意义

电路方框图是对复杂电子电路组成、原理的描述或概括，说明电子电路主要包括哪几部分，以及它们在电路中的位置和所起的作用。其中每一部分或功能模块用一个方框表示，各方框之间用线连接起来，表示各单元电路之间的相互关系和位置顺序。在设计电路初期或检修分析电路时经常采用。

图1-1-1所示是调频无线传声器电路的方框图，它表达了音频信号由传声器（BM）送入调频电路→倍频级→高频功率放大级→天线，最终完成一个音频信号的放大与发射过程。

图1-1-1　调频无线话筒方框图

由此可见方框图具有下列作用。

（1）大致表达了这一电路的主要单元电路位置、名称以及各部分单元电路之间的连接关系。

（2）图中的箭头表示了信号的传输方向。

（3）根据方框图中标出的电路名称，可以了解信号在这一单元电路中的变化，从而为分析或检修电路提供了指向性的信息。

二、电路方框图实例分析

（一）扩音机电路方框图

（1）扩音机电路方框图如图1-1-2所示。

图1-1-2　扩音机电路方框图

（2）对电路方框图的说明，如表1-1-1所示。

表1-1-1　扩音机电路方框图说明

（二）超外差式调幅收音机电路方框图

（1）超外差式调幅收音机电路方框图如图1-1-3所示。

图1-1-3　超外差式调幅收音机电路方框图

（2）对超外差式调幅收音机电路方框图的说明，如表1-1-2所示。

表1-1-2　超外差式调幅收音机电路方框图说明

（三）单声道调频收音机电路方框图

（1）单声道调频收音机电路方框图如图1-1-4所示。

图1-1-4　单声道调频收音机电路方框图

（2）对单声道调频收音机电路方框图的说明，如表1-1-3所示。

表1-1-3　单声道调频收音机电路方框图说明

续表

（四）黑白电视机电路方框图

（1）黑白电视机电路方框图如图1-1-5所示。

图1-1-5　黑白电视机电路方框图

（2）对黑白电视机电路方框图的说明。

① 高频调谐器电路（简称高频头）方框图的说明如表1-1-4所示。

表1-1-4　高频调谐器电路方框图说明

② 图像通道电路方框图的说明如表1-1-5所示。

表1-1-5　图像通道电路方框图说明

③ 伴音通道电路方框图的说明如表1-1-6所示。

表1-1-6　伴音通道电路方框图说明

④ 扫描电路方框图的说明如表1-1-7所示。

表1-1-7　扫描电路方框图说明

⑤ 显像管电路方框图的说明如表1-1-8所示。

表1-1-8　 显像管电路方框图说明

（五）彩色电视机电路方框图

（1）彩色电视机电路方框图如图1-1-6所示。

图1-1-6　彩色电视机电路方框图

（2）对彩色电视机电路方框图的说明如表1-1-9所示。

表1-1-9　彩色电视机电路方框图说明

（六）集成电路内部电路方框图

集成电路内部电路组成情况可以用内部电路或内部电路方框图来表示。由于集成电路内部电路十分复杂，对非直接从事集成电路设计、生产的人员，花很大气力去搞清楚集成电路内部的电路图，是没有必要的，实际工作中熟悉电路方框图更有实用价值。

若我们理解了分立元件的电路方框图，那么从集成电路的内部电路方框图中就可以清楚地了解到集成电路是由哪几部分组成的、具有哪些功能、彼此之间有哪些联系等。

三、利用电路方框图检修电子设备

（一）晶闸管调光电路

（1）晶闸管调光电路方框图如图1-1-7所示。

图1-1-7　晶闸管调光电路方框图

（2）分析：由方框图可知，该电路由晶闸管开关电路、触发电路和负载（白炽灯）三部分组成。通过方框图，可以联想出如下的逻辑关系。

① 白炽灯的亮暗取决于晶闸管开关，而晶闸管的导通程度则由触发电路控制。

② 电路产生故障，白炽灯不亮。当在1、2之间用导线短接时（注意安全），若白炽灯仍不亮，则问题在白炽灯或电源；若白炽灯亮，则问题在晶闸管开关电路和触发电路。

（二）双声道功率放大集成电路

（1）AN7168双声道功率放大集成电路的典型应用电路如图1-1-8所示，其AN7168集成电路的内电路方框图如图1-1-9所示。

图1-1-8　AN7168集成电路的典型应用电路

图1-1-9　AN7168集成电路的内电路方框图

（2）AN7168引脚功能及正常工作时的端电压数量值如表1-1-10所示。

表1-1-10　AN7168引脚功能及端电压数据

（3）了解了集成电路各引脚功能后，再和外部电路元器件结合在一起对电路进行分析。从图1-1-8可以看出，扬声器通过电容器接在集成电路输出端，由此可以推断该功放为OTL类型。若电路有故障，就可根据OTL电路固有的特点去检修。

（三）一般电子设备

如图1-1-10所示，A为故障电子设备，B为同类正常工作电子设备。

图1-1-10　电子设备的检修

检修操作步骤：

（1）分别切断1处、4处；

（2）将两机地线相连；

（3）将表笔与B3输出端相连；

（4）再将表笔（或短路线）端触及1点，若A机扬声器响，则说明A4及后方电路正常，问题在A4前级。按照上述方法，可迅速判断故障部位。

另外在插件或模块化电路中，电路发生故障时，用备件更换整体模块的方法，也是行之有效的常规方法。

如图1-1-11所示，一个由五个插件式模块组成的电路，当电路发生故障时，可用五个相同的电路模块并接于以上模块，并依次恢复设备的使用，观察电路能否正常工作，如果在替换某个模块后，电路能正常工作了，说明此模块已坏，抢修者一般都是首先恢复设备的使用，然后再去检修有故障的模块。

图1-1-11　模块式电路方框图

四、练习

1-1-1　查找有关资料，完成图1-1-12所示收音机电路方框图中方框内电路名称的填写。

图1-1-12　收音机电路原理方框图

1-1-2　查找有关资料，完成图1-1-13所示电视机电路方框图中方框内电路名称的填写。

图1-1-13　电视机电路原理方框图

1-1-3　查找有关资料，完成图1-1-14所示示波器电路方框图中方框内电路名称的填写。

图1-1-14　双踪示波器电路原理方框图

第二节　电路原理图

电路原理图是按国家标准规定的图形符号和文字符号绘制的表示设备电气工作原理的图样，又称电路图，简称原理图。有整机电路原理图和单元电路原理图两种，一般用于设计和分析电路。

一、电路原理图的意义

原理图反映了设备的电路结构、各元器件或单元电路之间的相互关系和连接方式，它用连线代替连接导线，用符号代替实际的元器件，并标出了每个元器件的基本参数和若干工作点的电压、电流数据。既是产品设计和性能分析的原始资料，也是绘制印制电路图和接线图的依据，同时还极大地方便了检测和更换元件、快速查找和检修电路故障。

图1-2-1所示就是一个调频无线话筒电路的原理图。

图1-2-1　调频无线话筒电路原理图

从上图可知，一张完整的电路原理图是由图形符号、文字符号、连线以及注释性字符等若干要素所构成的。部分符号的意义如表1-2-1所示。更多的符号意义说明，请查阅相关资料。

表1-2-1　电路原理图中部分符号的意义

续表

二、电路原理图实例分析

（一）识读的基本方法

任何一个电路都是由若干个基本环节和典型电路所组成的，识读原理图应遵循从整体到局部、从输入到输出、化整为零的思路，用整机原理指导具体电路识读，用具体电路的识读诠释整机工作原理。

识读原理图的基本方法如表1-2-2所示。

表1-2-2　识读原理图的基本方法

（二）声、光控制延时开关电路

声、光控制延时开关电路原理图识读，如表1-2-3所示。

表1-2-3　声、光控制延时开关电路

续表

（三）调频收音机调频头电路

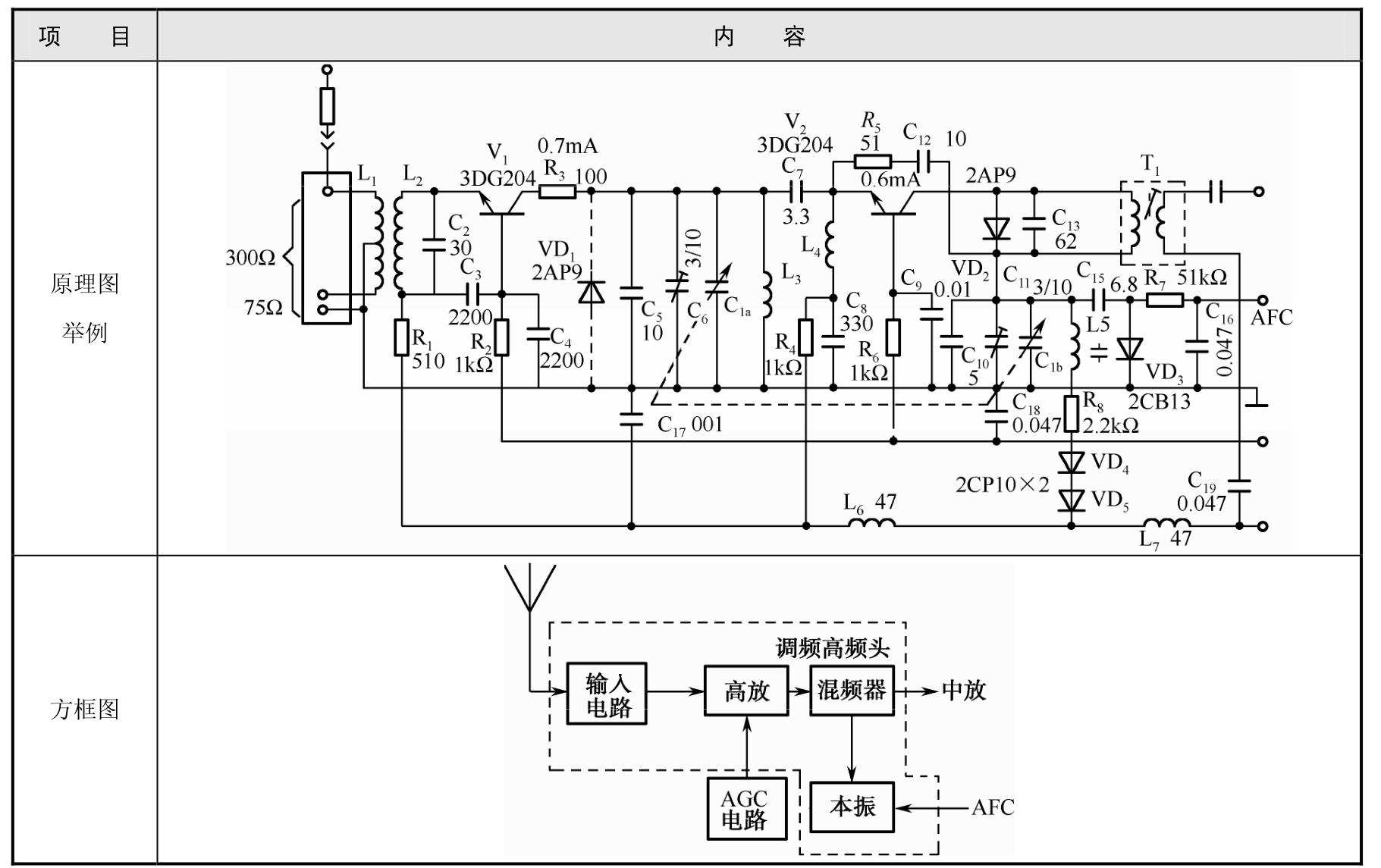

调频收音机调频头电路原理图识读，如表1-2-4所示。

表1-2-4　调频收音机调频头电路

续表

三、利用电路原理图检修电子设备

TCL-2116型彩色电视机电路原理图如附录一所示，其组成方框图，如图1-2-2所示。现以两故障现象为例，说明检修的思路。

图1-2-2　TCL-2116型彩色电视机组成框图

1．“有光栅、有伴音、无图像”故障

有光栅说明电源电路、行扫描电路等正常，有伴音说明公共通道工作正常。因此此故障涉及亮度通道、视放末级以及陷波电路、AV/TV转换电路。检修时可按图1-2-3所示思路进行。

图1-2-3　“有光栅、有伴音、无图像”故障检修思路

2．“缺色”故障

“缺色”故障涉及色度通道或末级视放电路，检修时可按图1-2-4所示思路进行。

图1-2-4　“缺色”故障检修思路

四、练习

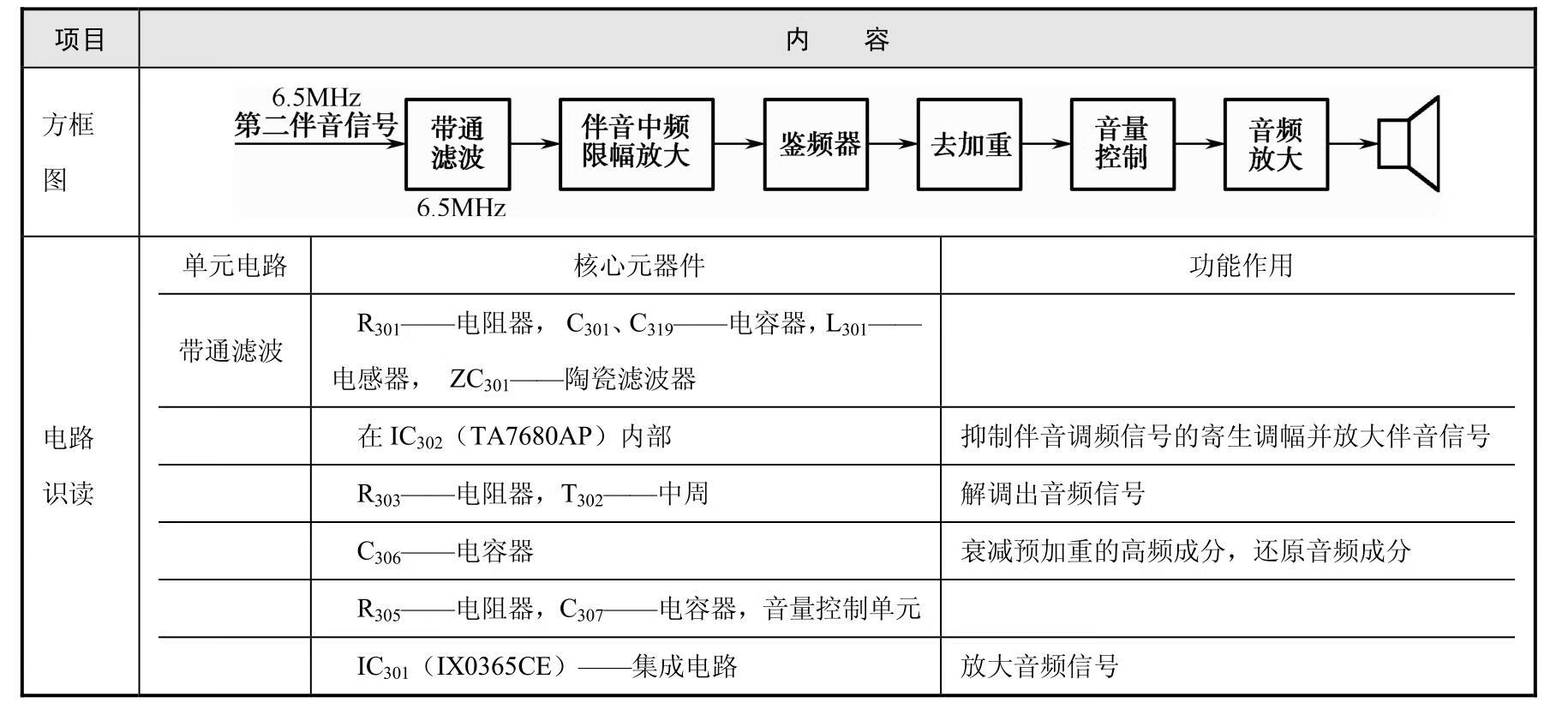

1-2-1　电视机伴音通道电路原理图识读，如表1-2-5所示。完成表中相关内容的填写。

表1-2-5　伴音通道电路

续表

1-2-2　电视机场扫描电路原理图识读，如表1-2-6所示。完成表中相关内容的填写。

表1-2-6　场扫描电路

续表

第三节　直流供电图

一般电子设备在工作时都需要有直流电的供给。不同的设备所需供给的直流电压有所不同，同一设备不同功能电路所需的直流电压也有所不同。一旦电路中直流电压出现问题，电路就不能正常工作了。

一、直流供电图的意义

电子电路常见的直流供电形式，如表1-3-1所示。

表1-3-1　电子电路直流供电形式

续表

续表

二、电路的直流供电实例分析

（一）一次直流电源不同输出电压

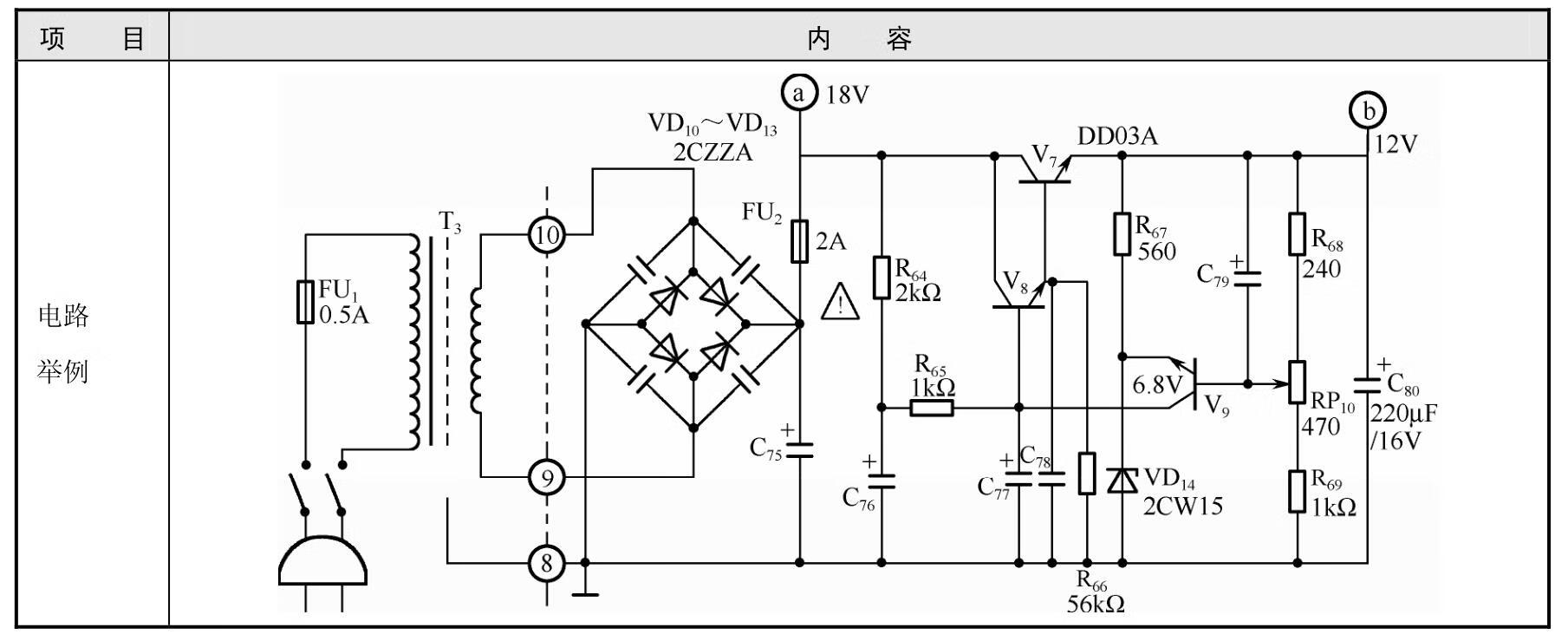

一次直流电源如表1-3-2所示。

表1-3-2　一次直流电源

续表

（二）二次直流电源不同输出电压

二次直流电源如表1-3-3所示。

表1-3-3　二次直流电源

续表

（三）多种直流电源输出电压

（1）电路实例如图1-3-1所示。

图1-3-1　DVD开关电源电路

（2）电路输出电压说明如表1-3-4所示。

表1-3-4　多种直流电源

续表

三、利用直流供电图检修电子设备

（一）某超外差式调幅收音机电路分析

（1）电路实例如图1-3-2所示。

图1-3-2　超外差式调幅收音机电路

（2）直流供电图如图1-3-3所示。

图1-3-3　超外差式调幅收音机直流供电图

（3）直流电源故障的几种基本形式。

① 电源开路。例如开关S未接通，造成电源开路，整机无法工作。

② 电源被负载短路。例如V3有短路情况，会造成V1～V4无法工作。

③ 电池能量不足，会造成各级放大器工作不正常。

（二）利用直流供电图判断电路供电故障的方法

（1）静态测量法如表1-3-5所示。

表1-3-5　静态测量法

（2）开路法如表1-3-6所示。

表1-3-6　开路法

电子设备直流供电正常与否是电子设备能否正常工作的必然保障，在检修电子设备时，应对电路原理进行分析，理清电路供电的性质、用途及其路径。

四、练习

1-3-1　彩电A3电源电路如图1-3-4所示，在表1-3-7中说明其直流电输出情况。

图1-3-4　彩电A3电源电路

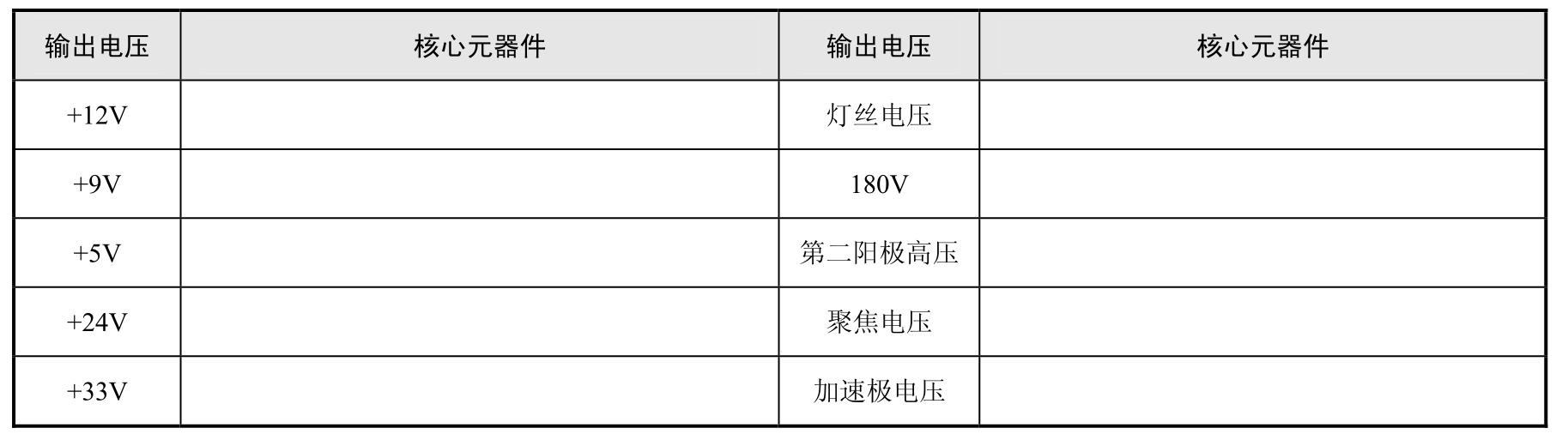

表1-3-7　彩电A3电源电路输出电压

1-3-2　彩色电视机二次电源电路如图1-3-5所示，在表1-3-8中说明其直流电输出情况。

图1-3-5　彩色电视机二次电源电路

表1-3-8　彩色电视机二次电源电路输出电压

第四节　信号流动图

要了解一个有具体功能的电子电路，首先要了解其中信号的来龙去脉，知晓信号在流动过程中应该发生的变化。电路图一般以所处理信号的流程为顺序，按照一定的规律绘制，分析时可据此去熟悉。

一、信号流动图的意义

信号流动图是反映电路中信号流动过程与影响过程变化的元器件间关系的图样。图1-4-1中箭头指明了超外差式调幅收音机电路中信号的传输路径。

图1-4-1　超外差式调幅收音机电路信号的流动

二、电路信号流动实例分析

图1-4-2所示是单片调幅/调频收音机的实际电路，其核心是索尼公司设计的大规模集成电路CXAl019M，它包含了调幅/调频收音机的绝大部分功能。

图1-4-2　调频/调幅收音机电路原理图

该收音机的调幅收音电路信号流动，如图1-4-3所示。其传送顺序是：

天线线圈次级→IC⑩脚→内部处理→IC脚→IFT→ZC2→IC脚→内部处理→IC脚→C23 →RP1→C24→IC脚→内部放大→IC脚→C28→扬声器。

图1-4-3　调幅收音电路信号流程

收音机的调频收音电路的信号流动，如图1-4-4所示。其传送顺序是：

天线线圈次级→IC脚→内部处理→IC脚→C9、ZC1→IC脚→内部处理→IC脚→C23 →RP1→C24→IC脚→内部放大→IC脚→C28→扬声器。

图1-4-4　调频收音电路信号流程

三、利用信号流动图检修电子设备

使用外部信号源作为已知测试信号，逐级注入各级放大器的输入端，然后根据输出端信号的大小、有无或优劣来判断电路故障的方法，称为信号注入法。此方法简单、易行，特别适用于断路故障。常用于收音机、录音机和电视机通道部分的检测，对灵敏度低、声音失真等较复杂的故障十分有效。

信号注入法检测电路，如表1-4-1所示。

表1-4-1　信号注入法检测电路

四、练习

1-4-1　图1-4-5所示为某彩色电视机伴音信号处理电路，根据图中各箭头所示信号路径完成表1-4-2的填写。

表1-4-2　伴音信号处理电路

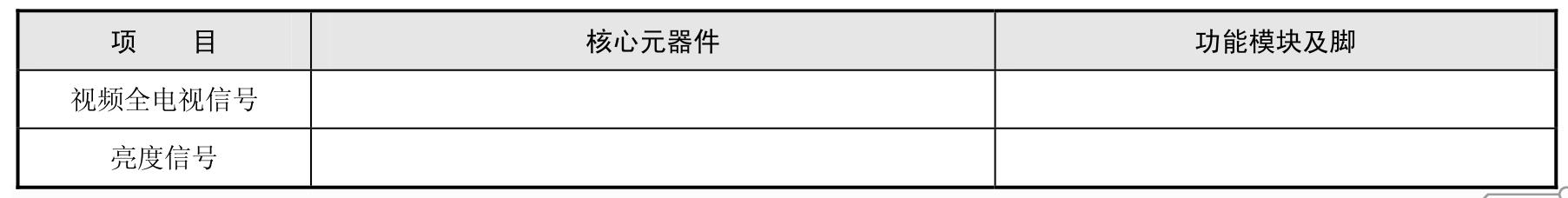

1-4-2　图1-4-6所示为某彩色电视机视频、色度信号处理电路，根据图中各箭头所示信号路径完成表1-4-3的填写。

表1-4-3　视频、色度信号处理电路

图1-4-5　彩色电视机伴音信号处理电路

图1-4-6　彩色电视机视频、色度信号处理电路

第五节　信号变化图

电信号在传输过程中，必然伴随着电波的形状、波动的幅度、信号的频率等参数的变化。中医认为脉象内包含人体的各种信息，同理电信号的变化也包含了多种信息。

一、信号变化的意义

（一）波形的变化

波形图反映了输出信号与输入信号的波形变化关系。

1．已调信号波的形成

无线电广播中的已调信号包括调幅信号与调频信号，它们的形成过程如图1-5-1所示。

图1-5-1　已调信号波形

2．超外差式调幅收音机电路波形

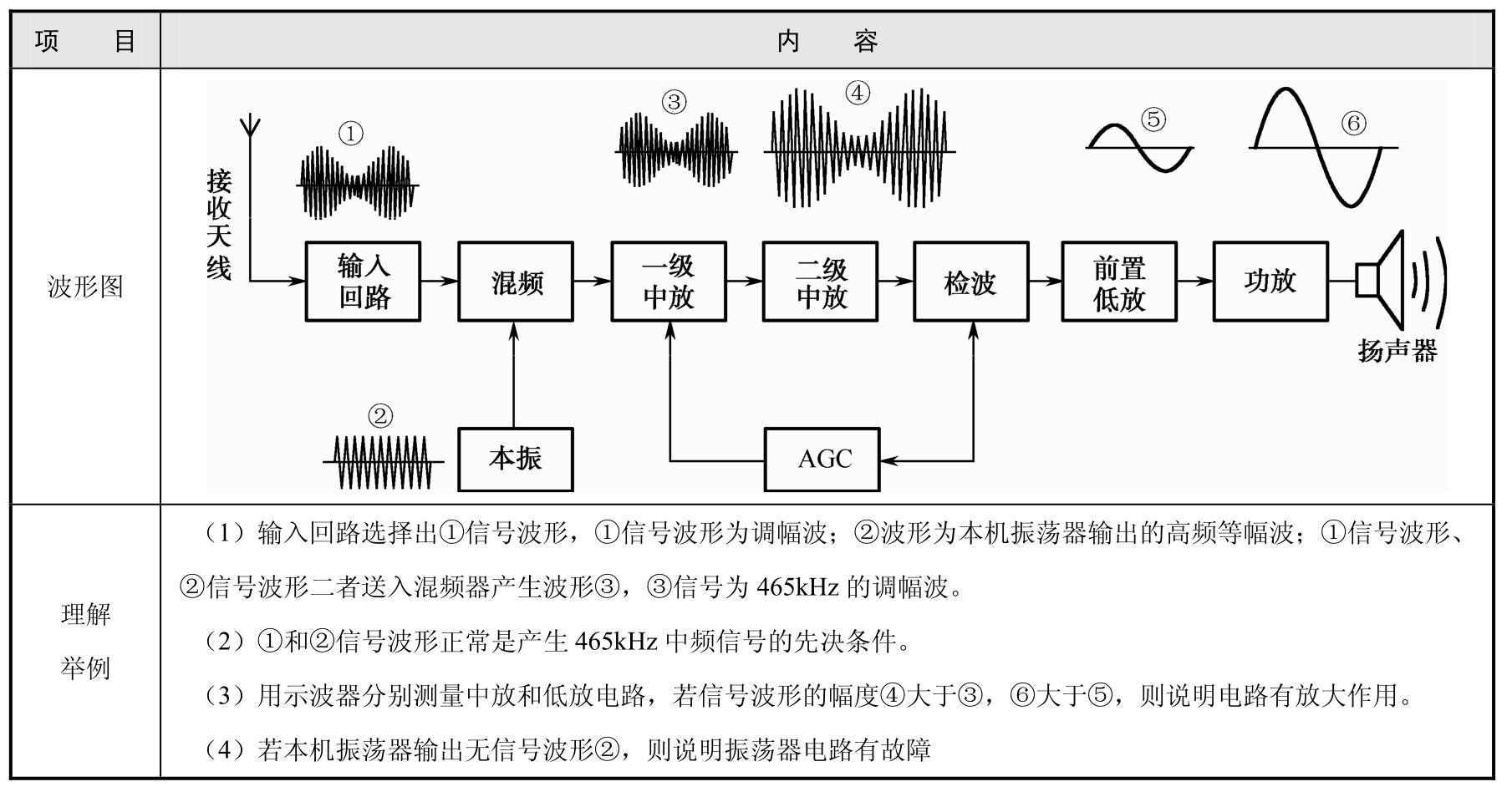

超外差式调幅收音机电路波形变化如表1-5-1所示。

表1-5-1　超外差式调幅收音机电路波形

（二）增益的变化

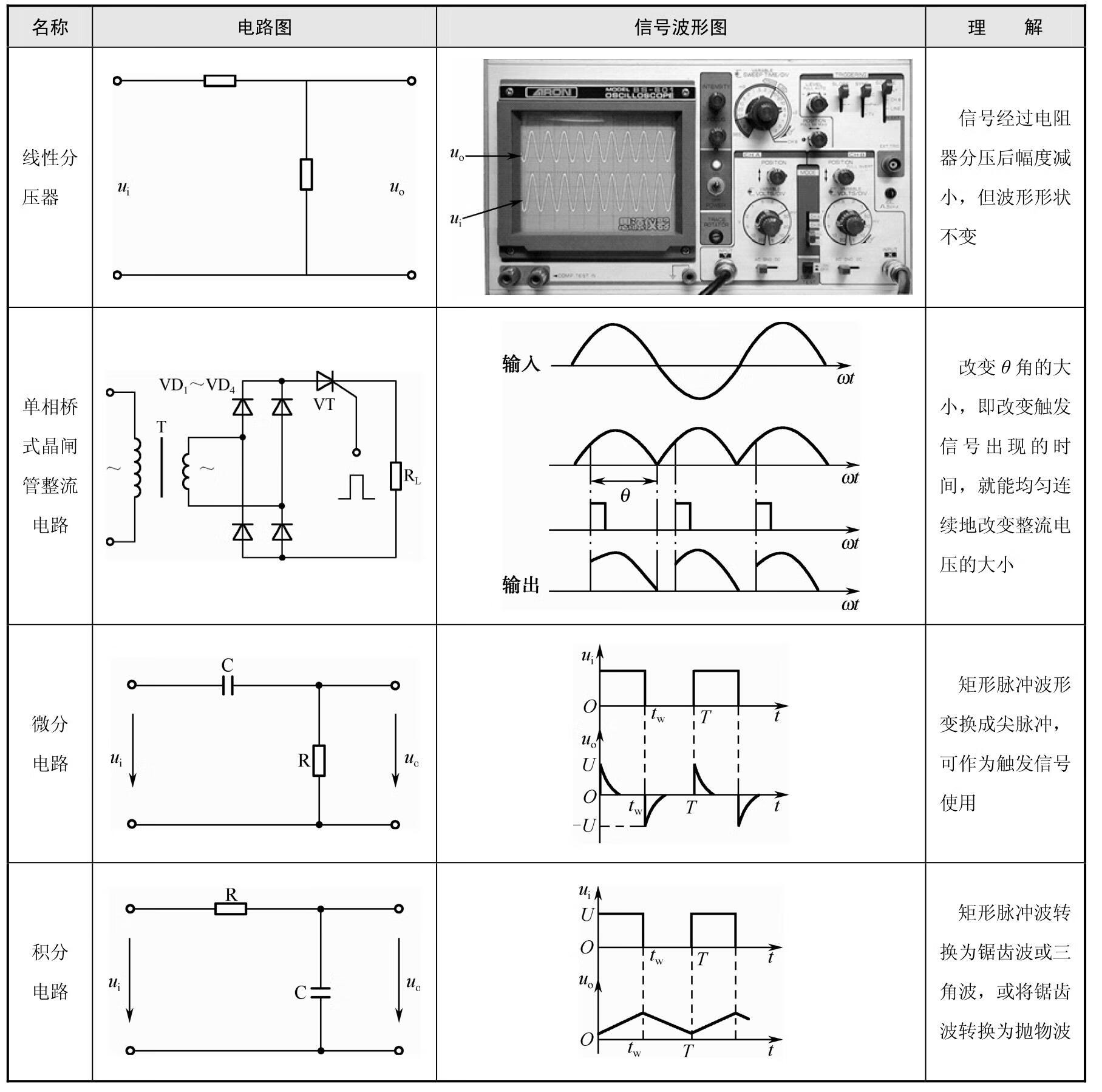

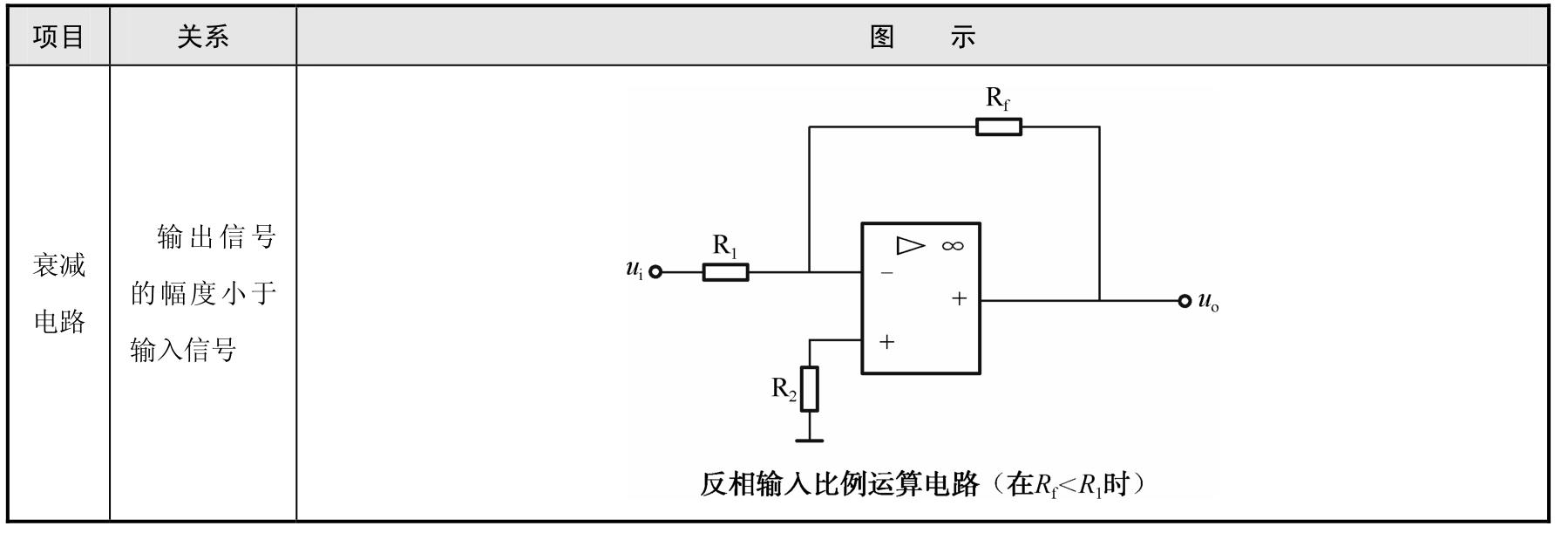

增益变化图反映了电路的输出信号与输入信号的幅度变化关系。其理解如表1-5-2所示。

表1-5-2　增益变化的理解

续表

（三）频率的变化

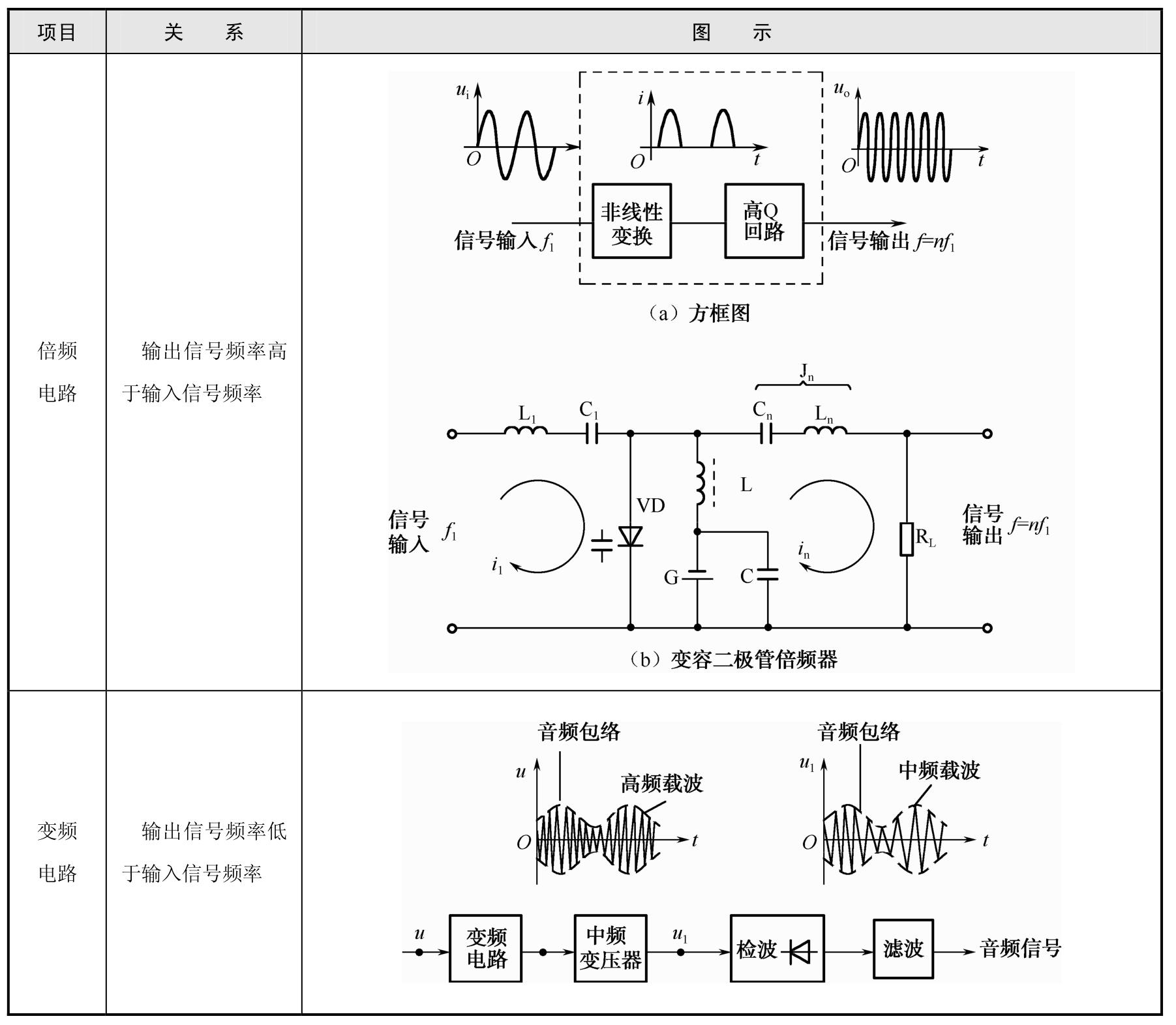

频率变化图反映了输出信号与输入信号的频率变化关系。其理解如表1-5-3所示。

表1-5-3　频率变化的理解

续表

二、电路信号变化实例分析

对设备的信号变化的理解如表1-5-4所示。

表1-5-4　对设备的信号变化的理解

三、利用信号变化检修电子设备

（一）对电路工作正常与否的判断

以彩色电视机场扫描电路为例，利用信号波形判断电路工作正常与否，如表1-5-5所示。

表1-5

....
