版权信息

书名：新编彩色电视机轻松入门教程（第3版）

作者：王忠诚

ISBN：9787121204500

版权所有 · 侵权必究

前　　言

2004年，《新编黑白/彩色电视机轻松入门教程》一书出版，由于此书内容安排合理，教学难度适中，又能使学生学到富有时代特色的知识，深受读者青睐。出版不到一年，便重印3次，此后的几年，该书的销量一直处于同类图书前列。2009年，该书第2版问世，其销量仍然保持领先优势。

时隔多年之后，彩电维修领域的产业结构已经升级，第2版中的部分内容也逐渐失去了其先进性，广大读者纷纷来函来电，要求修订此书。对此笔者颇有感触，故萌发升级此书之念头，望能通过改版此书，再次掀起电子类教材改革的新高潮。

笔者通过对第2版(以下称原书)进行深入分析后，再结合学生的实际情况和当今市场，对原书内容进行了以下几个方面的修订。

1.删除了原书中的第1章和第10章。第1章是关于黑白电视机的内容，该内容过于陈旧，没有存在的必要;第10章是关于数字电视原理方面的内容，难度太大，且实用性不强，不适合职业院校的学生学习，因而也没有存在的必要。

2.调整了第11章的次序。原书第11章是关于维修方面的知识，在本书中被调到了第1章，同时对原内容进行了扩展。这样做的目的有二:一是强调维修技能的重要性，是告诉学生，学习的目的是为了维修故障，而不是单一的学习原理，更不是为了设计电路;其二是让学生在学习彩电维修之前，先掌握学习方法，学会仪表、工具的使用，真正做到“工欲善其事，必先利其器”。

3.修改了原书中的第2章和第4章。第2章是关于彩电基本原理的内容，修改此章的目的有二:一是由于本书删除了黑白电视机原理的相关内容，使第2章顿失基础，因而必须增添显像管、电子扫描、电视信号传输等方面的内容，只有这样，第2章内容才能平稳过渡，初学者才能轻松学懂;其二是原书的编码部分过于详细，难度较大，不适合当前职业院校的学生学习，因而必须简化。第4章是关于解码电路的内容，解码是编码的逆过程，由于对第2章中的编码部分进行了简化，故解码部分也必须简化。

4.在本书的第9章中增添了超级芯片彩电的相关内容。由于当今市场以超级芯片彩电为主，故增添这部分内容，进一步突出了本书的时代性、科学性和实用性。

总之，改版后，全书内容更加新鲜，营养更加丰富，更加切合学情，更加贴合市场，能让学生及时学到富有时代特色的新知识;改版后，全书章节结构更加合理，学习难度进一步下降，可使初学者循序渐进地掌握彩色电视机的工作原理及维修技术，而不会走弯路。

本书特别适合高职和中职学校电子技术类专业师生使用，也适合广大家电维修人员及无线电爱好者使用。

参加本书编写的还有:蒋茂方、张友华、罗纲要、孙唯真、邢修平、杨建红、陈兴祥、钟燕梅、王逸轩、王逸明、宋克对、王梅华、李华、宋兵等同志，在此谨表感谢。

编著者

第1章　维修知识

学习要点

(1)了解彩色电视机维修方面的基本知识。

(2)明白电路图在检修过程中所起的作用。

(3)掌握常用的检修方法。

(4)掌握集成电路的检测与更换方法。

1.1　怎样学好彩色电视机维修技术

彩色电视机是视频显示设备，其最后的结果是将图像显示在屏幕上，同时从扬声器中再出现伴音。就维修角度而言，彩色电视机的故障体现在光、图、色、声四个方面，而每个方面的故障都与内部电路的工作情况存在一定的对应关系，只要掌握了这种对应关系，再施以适当的检测手段，就能找到故障点。因此，学会检修彩色电视机，不是什么难事。

1.1.1　学习彩色电视机维修技术应具备的基本知识

1.要了解彩色电视机的工作原理

了解彩色电视机工作原理包含三层意思:

一是要求了解彩色电视机的整机结构，脑海中要有一幅彩色电视机的整机结构框图;

二是要了解各组成部分的作用，以及基本电路形式;

三是要了解各组成部分的简要工作过程及一些关键元器件的作用。

以上三个方面是一个合格维修人员最起码应该掌握的内容，只有掌握了上述三个方面的内容，才谈得上对电路做出正确的分析，对故障做出正确的判断。实践证明，一个维修高手，往往具有很强的电路分析能力。电路分析的能力取决于对机器工作原理的掌握程度，在检修疑难故障时，电路分析能力尤其重要。

2.要正确识读电路图

故障现象是内部电路异常的外在反映，要能透过现象找到内部电路的故障所在，就需要对机器的内部电路有一定的了解。每一台彩色电视机在出厂时往往附有一张电路图(个别厂家可能未附电路图)，它为检修者了解该机的结构提供了最重要的依据。正确识读电路图，是维修彩色电视机的重要一环。所谓识读电路图，就是要根据电路图来正确认识彩色电视机的内部电路，了解电路的基本结构及其对信号的处理过程，理清各电路的供电情况及关键元器件的功能等。

电路图向维修人员提供的信息是很多的，但是，并不是每个人都能从电路图上得到自己所需要的信息，尤其是对初学者来说，往往会对电路图感到陌生，图中的符号和线路如同一团乱麻，不能理解。这不要紧，随着专业知识的增加和理论水平的提高，对电路图的理解会逐步加深。一般来说，理论基础越扎实，专业知识越丰富，对电路图的理解就会越深，在维修过程中对各种故障的判断也就越准确。因此，正确识读电路图是每个维修人员都必须练好的基本功。

3.要能正确使用各种维修工具及设备

检修彩色电视机时，常需要用到万用表、信号发生器及示波器等仪器设备，对于这些仪器设备，厂家都附有说明书，初学者必须认真阅读，充分掌握其使用方法。

1)常用的工具

俗语有云“工欲善其事，必先利其器”，这句话充分道出了工具的重要性。检修彩色电视机时所需要的工具有:电烙铁、起子、镊子、改锥(无感起子)、钳子等。

电烙铁:用来焊接和拆卸元器件。电烙铁有外热式和内热式之分，维修彩色电视机时，常用内热式电烙铁，功率选择在20～35W为宜。最好是配置两把电烙铁，一把为25W，另一把为35W。25W电烙铁用来拆、装小型元器件，如电阻、电容、二极管、三极管、集成块等;35W电烙铁用来拆、装大型元器件，如行输出变压器、大电流二极管等。

起子:起子又叫螺丝刀，用于紧固和拆卸螺钉，有一字起和十字起两种类型。为了在维修过程中能够方便地紧固和拆卸各种螺钉，建议准备多种规格尺寸的一字起和十字起。

镊子:镊子的主要用途是在焊接时夹持导线和元器件，以防止其移动。镊子也可作为拆卸元器件的辅助工具。镊子按其形状分为两种:直头镊子和弯头镊子。

改锥:改锥又称无感起子，它比普通起子小得多，改锥的主要作用是用来调节中周、可变电阻等。由于改锥是由绝缘材料制成的，用它来调节中周时，不会影响中周的谐振频率，可以提高调整精度。

钳子:常用钳子有尖嘴钳、扁嘴钳、斜口钳等。尖嘴钳的头部较细，一般用来夹持小螺母和元器件等，还可用来对元器件进行整形。尖嘴钳分带刀口尖嘴钳和不带刀口尖嘴钳两种类型，带刀口的尖嘴钳还可用做剪切工具。扁嘴钳主要用于拉直裸导线，对导线和元器件的引脚进行整形等。斜口钳主要用于剪切导线和元器件引脚，当一个元器件焊好后，就得用斜口钳剪掉多余的引脚。

2)常用的仪器仪表

常用的仪器仪表有:万用表、示波器、信号发生器等。其中，万用表是维修人员的必备仪表，其他仪器仪表可根据自己的实际要求进行配备。

万用表:是一种用来测量电压、电流及电阻的仪表。它是维修过程中用得最频繁、作用最大的仪表。

示波器:是一种用来观测电路中信号波形的仪器，有单踪和双踪之分。单踪示波器的屏幕上一次只能显示一个信号的波形;双踪示波器的屏幕上一次可以显示两个信号的波形，便于对比分析。

信号发生器:是一种用来输出测试信号的仪器。信号发生器的种类很多，如高频信号发生器、低频信号发生器、图像信号发生器等。高频信号发生器可以输出高频调幅或调频信号。低频信号发生器可以输出音频信号、低频脉冲信号等。图像信号发生器可以输出高频图像信号和视频信号。

4.要能正确识别元器件的好坏

检修故障的过程就是查找坏元器件的过程，而坏元器件常常隐藏在电路中，所以元器件好坏的判别非常重要，初学者一定要加强这方面能力的训练。

要想准确无误地识别元器件的好坏，必须做到如下两点。

一是熟悉各种元器件的特性及检测方法。要想做到这一点，就得认真学习元器件基本知识。

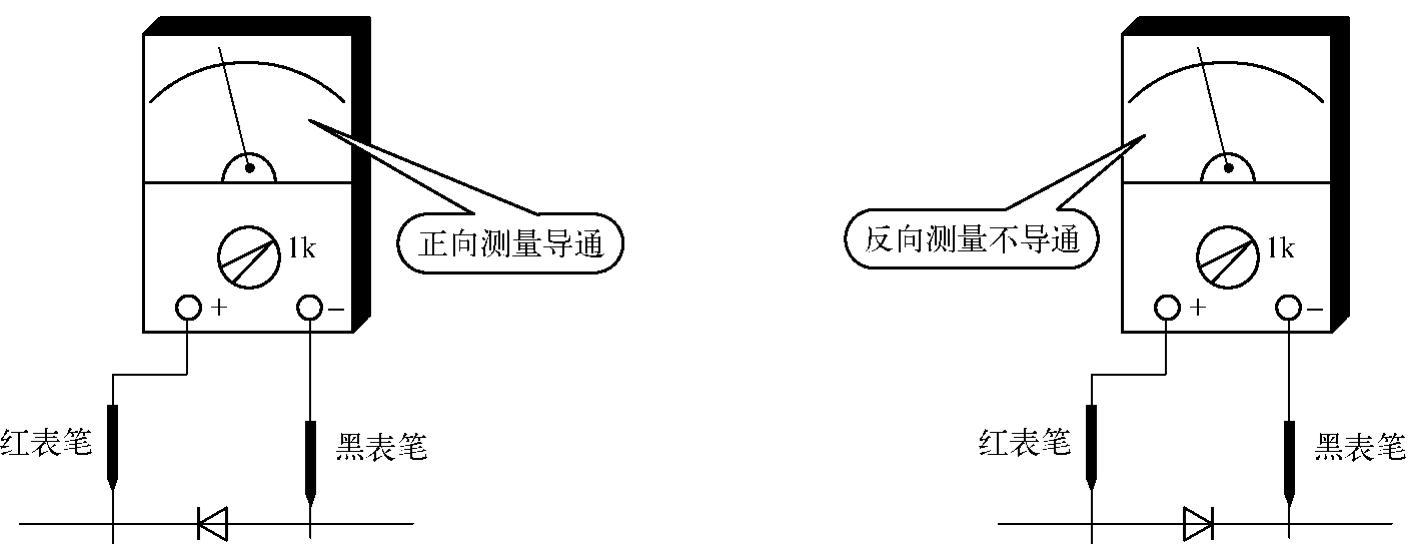

二是要掌握正常元器件在测量时所呈现的现象。只有掌握了这一点，才能准确识别元器件的好坏。例如，一个正常的二极管在测量时应体现为正向测量导通，反向测量不导通的现象，如图1－1所示。若在测量时所呈现的现象与此不符，说明此二极管已损坏。

图1－1　二极管的测量

识别元器件好坏的手段有两种:一是观察;二是测量。

所谓观察是指通过肉眼观看元器件的表面，凡是出现烧焦、鼓包、穿洞、断脚等现象时，说明元器件损坏。所谓测量是指利用万用表或其他仪表直接对元器件进行检测来识别元器件的好坏。

1.1.2　提高维修技能的常用方法

维修彩色电视机不仅需要系统的专业知识，还要有熟练的操作技能，整个维修过程包含着理论和实践的高度统一。所以要想提高维修技能，就得从理论学习和操作技能学习两方面着手。

1.要不断提高理论水平

随着电子技术的不断发展，彩色电视机的电路也日新月异，加强理论学习，不断提高理论水平势在必行。学习的方式很多，概括起来，有以下几种。

1)从书本中学习知识

书本有两种类型，一是教材，二是参考书。教材和参考书的侧重点是不一样的，教材是根据某类读者的知识层次及培养目标编写的，它强调的是知识的系统性及循序渐进性。教材往往以人为本，自始至终将读者放在首位，考虑的问题是如何让知识最大限度地被读者接受。教材的缺点是缺乏深度和广度，因此教材一般只适合读者在学生时代或自学入门时使用，它能将一些基本原理及基本检修方法传递给读者。

参考书则不同，它一般以内容为本。它所强调的是将某类机型、某类电路或某类问题彻底分析清楚。参考书的起点在教材之上，要求学完教材后，才能学习参考书。参考书适合读者在工作中学习，它能帮助读者在工作中不断提高水平。

如果说教材能引导读者快速入门，那么参考书则能提高读者处理某类问题的能力。读者在入门时，要认真学习教材，在实际工作中要不断阅读参考书。

2)从专业杂志、报刊中学习知识

目前电子类杂志、报刊比较多，如《无线电》杂志、《家电维修》杂志、《电子报》等。这些杂志、报刊中都有彩色电视机维修专栏，若读者能坚持阅读，定能不断提高维修技能。

杂志、报刊上所刊出的文章一般是某一特定电路的分析或某一特定故障的检修方法等，因而其知识具有零碎性，它只能授予读者某个知识点，而难以授予读者某个知识面。但如果经常阅读杂志、报刊，定能积“点”成“面”。另外，杂志、报刊上还有他人的一些维修高招和维修资料，若能加以积累，对提高维修技能很有帮助。在实际检修过程中，若碰到疑难故障而久攻不下时，不妨查阅一下《无线电》、《家电维修》及《电子报》，若能在其中找到该问题的答案，你的困境就会立即解除，正是“山重水复疑无路，柳暗花明又一村”。

3)从网络中学习知识

人们在学习、工作之余，往往喜欢上网，其实在网上也可以学习，并能提高维修技能。目前我国的家电维修网站非常多，在网上，你可以轻松地与别人交流。当你碰到疑难问题时，你可以发帖向他人求助，当你的帖子发出之后，自有比你水平更高或与你水平接近的人来解答你的问题，你可以从众多的解答中寻找你需要的答案。

家电维修网站中有大量的维修实例和一些维修资料，有些是免费的，有些是收费的，可以根据自己的需要进行索取。这里需要提醒读者的是，网上的东西不能百分之百地相信，家电维修网站中的维修实例和维修数据的可信度也只有五六成，但一些图纸还是可靠的。

总之，彩色电视机的维修需要一定的理论基础，实践证明，理论水平越高的人，经过实践后，其维修技能提高得越快，维修故障的能力也越强。

2.要勤于实践

理论学习能达到掌握原理、理解电路的目的，但光靠理论学习是难以提高维修技能的。在理论学习中，往往以分析电路图为主，而电路图中的元器件是以符号来表示的，它与实际电路中的元器件相距甚远，若不实践就会出现认识电路图中的元器件，而不认识实际电路中的元器件的现象。如果连元器件都不认识，检修故障从何谈起?

彩色电视机维修是一个细活，整个维修过程包括:观察故障现象、判断故障部位、查找故障元器件、更换或维修故障元器件、维修后的必要调整等步骤。要想将上述几个步骤完成好，就必须勤于实践。只有通过实践才能提高对故障的观察能力;只有通过实践才能摸清故障现象和故障部位之间的关系;只有通过实践才能准确把握故障点，并积累维修经验;也只有通过不断实践，才能提高调试机器的能力，使维修后的机器工作在最佳状态。

实践的方式很多，概括起来有以下几种。

1)观察别人如何维修故障

观察别人如何维修故障是一种间接的实践方式，这种方式比较适合初学者。初学者在理论学习阶段，可以时不时地观察别人如何维修，通过观察别人维修可以获得如下五大收益。

一是通过观察别人维修可以学会怎样拆、装机壳;在维修过程中，怎样摆放电路板;怎样拆、装组件及配件;怎样拆、装元器件等。

二是通过观察别人维修可以了解维修工具及仪器仪表的摆放位置及简要的操作步骤。

三是通过观察别人维修可以加深自己对实际电路的认识程度。

四是通过观察别人维修可以验证自己的一些维修思路。在观察故障现象后，自己肯定会有一个维修思路，此时，再仔细观察别人的维修过程，就能验证自己的思路是否正确。

五是通过观察别人维修可以学习别人的长处，克服别人的不足。特别是别人的一些好的维修习惯，一定要好好学习。

值得一提:观察别人维修时，一定要注意选择对象。那些理论水平高、维修技能好的人，他们的维修过程才值得观察。若在观察过程中能得到他们的指点，对提高维修技能更有帮助。

2)亲手装配电路

亲手装配电路属于直接实践方式，它适合有经济条件的初学者。对于初学者而言，这种实践效果最为明显。装配电路的过程包括:元器件识别及检测过程、元器件的安装过程、线路的连接过程、故障的排除过程及电路的调试过程。可以说装配电路是一种多层次、全方位的实践过程，能让初学者得到多方面的锻炼机会。

一般来说，装配电路适合初学者在学完彩色电视机原理之后进行，最好在老师的指导下完成。因为在老师的指导下，成功的概率会更高，效果会更好。通过装配电路可以了解各种元器件的大小和形状，了解各部分电路的布局及特点，初步学会故障的检修方法及电路的调试方法。

3)亲手维修故障

这也是一种直接实践方式，且是提高维修技能、积累维修经验、增加维修见识的重要手段。

初学者在学习彩色电视机维修技术的过程中，应主动要求老师或师傅设置一些模拟故障供自己检修。在检修过程中，肯定会碰到这样那样的问题，此时要勤于思考，仔细推敲，争取独立排除故障。当故障排除后，一定要做维修笔记，这样，不但能加深自己对此类故障的认识，还可以作为以后的参考。若无法独立排除故障，应将自己的检修思路和检修过程说给老师或师傅听，使自己能及时得到指点，纠正错误，直到排除故障为止。一旦故障排除，定会大幅度地提高维修技能。此时，故障现象、故障部位及检修思路之间的关系就会变得越来越明朗，维修经验也会有一个初步的积累。

具备模拟故障维修能力之后，就可以维修自然故障了。自然故障是机器在使用的过程中自然形成的，检修自然故障与检修模拟故障没有什么两样，只是检修自然故障更加真实罢了。对于初学者而言，每排除一个自然故障，都要做好维修笔记。对于一个技术程度很高的维修人员来说，当碰到疑难故障、罕见故障时，也应做好维修笔记。在维修自然故障时，若碰到疑难问题无法攻克时，首先应查阅相应的杂志和报刊，看能否找到答案;其次是向技术程度高于自己的人请教，以获得指点;再次可以通过网络求助，以获得解答。

1.1.3　理论学习和实践中应注意的几个问题

1.理论学习应注意的几个问题

1)要充分重视理论知识的基础性

欲盖高楼，地基要牢;欲使维修技术达到较高的水平，理论知识的功底一定要打扎实。尤其是在电子技术飞速发展、电子产品不断更新的时代，对维修人员的素质要求越来越高。为了使所学的技术有广泛的实用性和比较长久的适应性，一定要注意奠定坚实的理论基础。

2)要注意理论学习的目的性

对维修人员来说，学习彩色电视机的工作原理，不是为了设计和生产，更不是为了从事研究工作。因此，应尽可能地回避纯理论的探讨和定量的数学分析。对于那些无法维修的器件的内部结构和工作原理也要从简，而将重点放在那些与维修有关的基础知识上，只有这样，才能提高知识的实用性。

3)要注意理论学习的层次性

在学习过程中，要充分注意学习的层次性，使所学知识的广度和深度达到应有的要求。对于知识的广度比较容易理解，它可以由所学知识的多少或覆盖面来衡量。但对于知识的深度，却往往缺乏明确的概念，一般片面理解为学习一些抽象难懂的知识，即钻得越深站得越高。从应用的角度来看并非如此，有时费了好大的劲才弄清的理论知识，却在实际维修中完全无用，这就不能说明学习达到了高层次。只有所学的理论知识能充分适应维修的需要，能运用理论知识指导实际维修，并能解决实际问题，才称得上是高层次。

2.实践过程中应注意的几个问题

1)注意养成良好的职业习惯

对于初学者来说，养成良好的职业习惯对日后的工作是很有帮助的。良好的职业习惯反映在工具的摆放、仪器的使用、零件的拆装、安全意识等方面。这一切都应该是有条有理的，如果毛毛躁躁、手忙脚乱、工具乱放、元器件乱丢，没有安全意识，轻者会造成经济损失，重者会危及人身安全。

2)要注意实践的目的性

有目的的实践就是有目标的技能训练，对于初学者来说，任何一次实践都要注意目的性。例如，在装配电路时，就必须达到认识元器件、初步掌握故障检修方法和机器调试方法的目的;在维修故障时，就必须达到排除故障的目的。只有目的明确了，才会想方设法去完成实践，才会不断提高技能。如果实践没有目的，那就成了玩耍。

1.2　电路图在维修过程中所起的作用

电路图又称电路原理图或原理图，它是以各种电路符号连接而成的一种电路图形。电路图反映的是机器内部各元器件之间的连接规律，任何彩色电视机都有自己的电路图，彩色电视机的电路图一般作为机器附件进入销售领域，然后到达用户手中(也有些厂家只将电路图发到特约维修站，而不作为机器的附件进行销售)。在维修过程中，电路图非常重要，维修人员应注意搜集，并合理运用。

1.2.1　如何识读电路图

1.识图的基本原则

识读电路图就是要求对电路图做出正确的分析，彩色电视机电路结构比较复杂，电路图中的元器件也密密麻麻，若不掌握一定的识图方法是难以对电路图做出正确分析的。

识图的基本原则是:从整体到局部，由局部到各级，由交流到直流。

从整体到局部是指，先根据电路图来了解整机的结构方框图。这样就能将整机电路划分成若干局部电路，还能基本弄清各局部电路的起止位置及所包含的元器件。

从局部到各级是指，在分析各局部电路时，应先弄清该电路究竟包含了哪几级电路，各级电路的作用及信号处理过程是怎样的，在此基础上再弄清各个元器件所起的作用。

从交流到直流是指在分析各级电路时，应先分析信号流程，再分析直流偏置电路及供电电路。

2.识图的基本方法

识图的基本顺序是:根据信号流程从前往后进行，当信号出现分支时，应一条支路、一条支路地进行分析。

识图的基本方法是:将电路图平铺在桌面上，先找出各部分电路所在的位置(如电源部分在哪里，扫描部分又在哪里等)，这样就实现了从整体到局部的分割;再依次对各部分电路进行分析。分析时，应根据信号流程找到起点和终点，再从起点开始，一级一级地走向终点，每级电路都要分析清楚信号流程及直流偏置情况;如果电路中设有级间反馈网络或自动控制电路，在分析信号流程时，可暂不理会，等信号流程分析完毕后，再来分析这些电路的工作情况。

在识图过程中，应注意如下两点。

(1)在分析信号流程的过程中，要重点把握信号频率的变化及信号形式的变化。

(2)若所识读的电路图是由分立元器件构成的，则只需要根据信号流程从前至后进行分析即可。若所识读的电路图是由集成块构成的，则应首先弄清集成块的功能及内部框图，再弄清集成块的各脚功能，然后结合外部元器件来理解信号流程。

1.2.2　如何将电路图与实物相结合

打开彩色电视机机壳，就会露出电路板(即电路实物)，电路板的正面是元器件，每个元器件都有自己的序号;反面是铜箔条和焊点，同时也有元器件的序号。正面的元器件就是靠反面的焊点及铜箔条连接成一体的。

彩色电视机电路板上各元器件的连接情况均与电路图一致，但乍一看，电路板上的元器件的连接似乎杂乱无章，难以直接通过电路板来分析电路。此时，就得将电路图与电路板结合起来，方能理清电路。

分析元器件的作用应在电路图中进行，查找元器件的位置应在电路板中进行。电路板上的元器件与电路图中的元器件虽有一一对应的关系，但从电路板上分析某个元器件的作用往往比较困难，若到电路图中来分析此元器件的作用，则容易得多。例如，图1－2(a)和(b)分别是某彩色电视机伴音功放电路的电路图和电路板图，对于电路板图中的R5起何作用，初学者一下子难以弄清，但到电路图中找到R5，立即就会知道，R5是负反馈电阻，它的作用是稳定电路的工作点和改善放大器的性能。再如R6这个电阻，在电路板上也难以弄清它的作用，但到电路图中找到R6，立即就会知道，R6和C6构成吸收网络，既能吸收开机电流对扬声器的冲击，又能吸收关机时扬声器的自感电压对集成块的冲击。因此在检修故障时，应充分利用电路图来分析元器件的作用，分析故障部位，设计检修思路，然后在电路板上找到相应的电路，检测相应的元器件。

图1－2　电路图和电路板图

1.2.3　如何合理利用电路图

电路图一般提供了以下几种重要信息，检修者可以合理利用。

(1)电路图反映了电路板上各元器件之间的连接关系，所以可以充分利用电路图来分析故障，再根据分析的结果在电路板上查找故障。

(2)电路图中标有集成块引脚电压，检修时，可作为参考。

(3)电路图中标有一些重要的波形(包括波形形状、幅度、周期等)，这些波形可作为检修时的参考。

(4)电路图中标有一些重要的提示，如安全方面的提示，元器件参数方面的提示等。这些提示能让维修人员明白哪些元器件是有安全性要求的，哪些元器件在参数上是有讲究的。这样，维修人员在维修过程中就会倍加注意这些问题，而不会在电路板上留下隐患。

(5)电路图中标明了“热底板”和“冷底板”区域，以提醒维修人员。所谓“热底板”是指底板带电的区域，一般位于电源部分，开关变压器初级之前的区域均属“热底板”，它与交流电网相通，若用试电笔去测这部分电路，试电笔会发亮。检修“热底板”区域时，要提高安全意识。所谓“冷底板”是指底板不带电的区域，热底板之外的区域皆属“冷底板”，这个区域被开关变压器和光耦隔离，与交流电网不相通。电路图中，一般采用比较醒目的标记来区分“热底板”和“冷底板”。“热底板”与“冷底板”之间的分区标记有三种:阴影、虚线及其他特殊线，如图1－3所示。“热底板”与“冷底板”中的地线一般也采用不同的接地符号来表示。当然，也有许多电路图未采用任何标记来区分热底板和冷底板，此时，只要找到开关变压器和光耦，自然就能区分热底板和冷底板。

(6)电路图中还标有各集成块引脚符号，这些符号实际上暗暗地反映了各脚的功能，因此，对集成块各引脚的功能没有必要死记硬背，只需根据各引脚的符号，就能了解各引脚的功能。例如，某引脚上标有“VCC”，表明该脚是供电端子。标有“VSS”或“GND”，表明该脚是接地端子。当然，初学者要想做到这一步是不容易的，但没有关系，经过长期的实践后就熟悉了。

图1－3　“热底板”与“冷底板”之间的分区标记

1.2.4　使用电路图时应注意的一些问题

在检修故障时，电路图十分重要，维修人员一般都离不开它，但使用电路图时，应注意以下几个问题。

1)电路图可能会与实际电路存在很小的差异

电路图是厂家在设计某种机型的电路时确定下来的，厂家生产的首批机器完全按电路图进行，其电路板与电路图完全对应。由于电路设计难以十全十美，从而使机器在使用过程中可能暴露出一些不足。此时，厂家会对实际电路稍加改动。例如，改变某元器件的参数，在某元器件上再串联或并联一个同类型元器件等。由于这些改动仅在实际电路中进行，故电路图中并未体现出来，这样，电路图就与实际电路出现了很小的差异，所以厂家所提供的电路图上一般标有“此图仅供参考，如有更改，恕不预先奉告”的字样。在维修过程中，若碰到电路图与实际电路存在稍许差别的时候，请不要大惊小怪，要立即明白这是厂家对电路进行改进后的结果。

2)电路图中所标的电压及波形仅供参考

电路图中所标的电压及波形一般是在输入某种调试信号时测得的，而维修过程

....
