版权信息

书名：网络综合布线实训与工程

作者：杨春红　田成　杨剑涛

ISBN：9787121208607

版权所有 · 侵权必究

前言

本书紧紧围绕职业学校综合布线教育教学的要求，体现工学结合、校企合作的课程改革思路，从综合布线工程的角度出发，不局限于当前几个网络综合布线实训产品的解说，以国家标准《综合布线系统工程设计规范》（GB 50311—2007）和《综合布线系统工程验收规范》（GB 50312—2007）的要求为主线，按理实一体化、任务驱动式、案例式等课程改革创新思想编写。本书融入了综合布线系统工程的新概念、新技术、新工艺、新设备、新材料、新思路；概念简洁、层次分明、叙述清楚、图文并茂、张弛有度、生动灵活，实用性很强。

本书从综合布线工程出发，而不是从综合布线实训设备出发，兼顾了不同的实训条件和实训设备的差别。在理论够用的前提，深究综合布线的技能点，通过任务驱动迅速提高学生的综合布线的职业技能；通过综合布线工程案例为学生营造一个激发兴趣、拓宽视野、启迪才智、提高素质的平台。本书力求在思考问题的方法、探索知识的兴趣、关注市场的习惯、创新求真的氛围等方面进行强化，为广大综合布线技术爱好者可持续发展引领一个新的高度。

全书共10个项目，包括综合布线基础、综合布线系统工程设计、工作区子系统的施工、水平子系统的施工、管理间的布线施工、垂直子系统施工、设备间的施工、进线间和建筑群的施工、综合布线系统测试、综合布线系统工程实例。

在本书的编写过程中，杨春红、田成、杨剑涛担任主编，杨法东、王焕杰、、陈俊斌、余波、陈巍担任副主编，杨霞担任主审，葛冰洁、贺晓亮、包之明、张婷、尹少阳、田玲、杨睿、陈媛媛、张付兰、廖继平、李宏俭等众多同行参与了本书的编写工作，在此表示感谢。

由于编者水平所限，书中难免存在疏漏和错误之处，恳请广大读者批评指正。

联系方式：sysjsj024＠163.com。

编 者

项目1 综合布线基础

任务1 初始综合布线系统

核心技术

◆ 综合布线系统组成

◆ 综合布线常用术语和符号

任务目标

◆ 认识综合布线系统

◆ 认识综合布线标准

◆ 认识综合布线术语和符号

知识摘要

◆ 综合布线七大子系统

◆ 综合布线标准

◆ 综合布线常用术语和符号

【任务背景】

小李是某综合布线公司的业务员，获悉某单位将新建一栋办公楼，办公楼高6层，每层有18个房间。小李去该单位进行综合布线业务展示，要用通俗科普的语言对客户讲解综合布线的相关知识。把综合布线工程的复杂理论深入浅出地诠释出来，如为什么要做综合布线工程，综合布线与传统布线有什么区别，等等。小李讲解综合布线工程的成败直接影响公司在该单位综合布线业务的开展，所以小李必须把综合布线的相关知识学精学通，不仅自己明白综合布线，还要让客户明白综合布线。

【任务分析】

分析一：综合布线的七大子系统，传统布线和综合布线的区别，所在公司综合布线经典案例等，必须交代的清楚明白。这不在于相关概念的死记硬背，而是让客户科普式的感知了解。针对不同客户，确定不同的综合布线介绍技巧。

分析二：业务员对客户介绍综合布线要用生动形象的事例来说明问题，这要求业务员必须理论联系实际，多考察综合布线工程。

【项目目标】

知识目标：

1）掌握综合布线系统的组成

2）了解综合布线的标准

3）掌握综合布线术语和符号

技能目标：

1）能够在现场环境中区分综合布线系统各组成部分

2）能够识别综合布线术语和符号

【知识准备】

1.综合布线系统

综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，是能支持语音、数据、影像和其他控制信息技术的标准应用系统。

2.综合布线系统构成

按照国家标准GB50311—2007《综合布线系统工程设计规范》规定，在工程设计阶段综合布线系统工程宜按照以下7个部分进行分解：工作区子系统、水平子系统、垂直子系统、管理间子系统、设备间子系统、进线间子系统、建筑群子系统，如图1.1.1所示。

图1.1.1 综合布线系统

（1）工作区子系统

工作区子系统由跳线与信息插座所连接的设备组成，如图1.1.2所示。

（2）水平子系统

水平子系统一般由工作区信息插座模块、水平缆线、配线架等组成。实现工作区信息插座和管理间子系统的连接，包括所有缆线和连接硬件，水平子系统一般使用双绞线电缆，常用的连接器件有信息模块、面板、配线架、跳线架等，如图1.1.3所示。

图1.1.2 工作区子系统

图1.1.3 水平子系统

（3）垂直子系统

垂直子系统也称干线子系统，它把建筑物各个楼层管理间的配线架连接到建筑物设备间的配线架，也就是负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。由管理间配线架FD、设备间配线架BD以及它们之间连接的缆线组成，如图1.1.4所示。

图1.1.4 垂直子系统

（4）管理间子系统

管理间子系统（图1.1.5）是专门安装楼层机柜、配线架、交换机的楼层管理间。一般设置在每个综合布线工程的中间，主要安装建筑物楼层配线设备，管理间子系统也是连接垂直子系统和水平干线子系统的设备。当楼层信息点很多时，可以设置多个管理间。当楼层信息点很少时，也可以将楼层管理间设置在房间的一个角或者楼道内，当管理间在楼道时使用壁挂式机柜。

（5）设备间子系统

设备间子系统（图1.1.6）就是建筑物的网络中心，有时也称为建筑物机房。一般智能建筑物都有一个独立的设备间，因为它是对建筑物的全部网络和布线进行管理和信息交换的地方。

图1.1.5 管理间子系统

图1.1.6 设备间子系统

设备间子系统位置和大小应该根据系统分布、规模以及设备的数量来具体确定，通常由电缆、连接器和相关支撑硬件组成，通过缆线把各种公用系统设备互连起来。主要设备有计算机网络设备、服务器、防火墙、路由器、程控交换机、楼宇自控设备主机等。

每幢建筑物内应至少设置1个设备间，如果电话交换机与计算机网络设备分别安装在不同的场地或有安全需要，也可设置2个或2个以上设备间，以满足不同业务的设备安装需求。

（6）进线间子系统

进线间子系统（图1.1.7）是建筑物外部通信和信息管线的入口，也可作为入口设施和建筑群配线设备的安装场地。进线间是国家标准在系统设计内容中专门增加的，要求在建筑物前期系统设计中增加进线间，满足多家运营商需要，避免一家运营商自建进线间后独占该建筑物的宽带接入业务。进线间一般通过地埋管线进入建筑物内部，宜在土建阶段实施。

图1.1.7 进线间子系统

1—联通运营商；2—电信运营商；3—移动运营商；4—某网络传媒；5—某宽带运营商

（7）建筑群子系统

建筑群子系统（图1.1.8）也称为楼宇子系统，主要实现建筑物与建筑物之间的通信连接，一般采用光缆并配置光纤配线架等相应设备，它支持楼宇之间通信所需的硬件，包括缆线、端接设备和电气保护装置。

图1.1.8 建筑群子系统

3.综合布线系统的特点

综合布线同传统的布线相比，有许多优越性，是传统布线所无法相比的。其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性；并在设计、施工和维护方面也给人们带来了许多方便。

（1）兼容性

综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。综合布线将语音、数据与监控设备的信号线经过统一的规划和设计，采用相同的传输媒体、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。

（2）开放性

综合布线由于采用开放式体系结构，符合多种国际上现行的标准，因此它几乎对所有著名厂商的产品都是开放的，如计算机设备、交换机设备等；并支持所有通信协议，如ISO/IEC 8802-3，ISO/IEC 8802-5等。

（3）灵活性

传统的布线方式是封闭的，其体系结构是固定的，若要迁移设备或增加设备是相当困难而麻烦的，甚至是不可能的。综合布线采用标准的传输线缆和相关连接硬件，模块化设计。所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。

（4）可靠性

综合布线采用高品质的材料和组合压接方式构成一套高标准的信息传输通道。所有线槽和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统布线全部采用点到点端接，任何一条链路故障均不影响其他链路的运行，这就为链路的运行维护及故障检修提供了方便，从而保障了应用系统的可靠运行。各应用系统往往采用相同的传输媒体，因而可互为备用，提高了备用冗余。

（5）先进性

综合布线采用光纤与双绞线混合布线方式，极为合理地构成了一套完整的布线。所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。5类双绞线带宽可达100MHz，6类双绞线带宽可达200MHz。对于特殊用户的需求也可把光纤引到桌面。语音干线部分采用钢缆，数据部分采用光缆，为同时传输多路实时多媒体信息提供足够的带宽容量。

（6）经济性

综合布线比传统布线更具经济性优点，主要是因为综合布线可适应相当长时间内的需求，传统布线改造很费时间，耽误工作，造成的损失更是无法用金钱计算的。

通过上面的讨论可知，综合布线较好地解决了传统布线方法存在的许多问题，随着科学技术的迅猛发展，人们对信息资源共享的要求越来越迫切，越来越重视能够同时提供语音、数据和视频传输的集成通信网。因此，综合布线取代单一、昂贵、复杂的传统布线，是历史发展的必然趋势。

4.标准的重要性

随着我国经济的不断发展，群众的生活水平及对社会服务的需求也越来越高。现在人类社会已经进入信息化社会，人们对信息网络的要求也随之越来越高。

综合布线是智能建筑的重要组成部分，综合布线的质量将直接影响建筑物的使用功能，也直接影响工程总等价和工程质量。我们必须在实际综合布线项目设计施工中，严格遵循国家相关标准和地方标准，从而保证网络工程的通信质量。

5.标准分类

标准分为强制性和建议性两种。

（1）强制性标准

所谓强制性是指要求是必须满足的，而建议性要求意味着也许可能或希望。强制性标准通常适用于保护、生产、管理，它强调了绝对的、最小限度可接受的要求，建议性或希望性的标准通常针对最终产品。在某种程度上在统计范围内确保全部产品同使用的设施设备相适应体现了这些准则。

（2）建议性标准

建议性标准是用来在产品的制造中提高生产率的标准，建议性的标准是为了达到一个目的，即为设计要努力达到未来的特殊的兼容性或实施的先进性而设计的标准。

无论是强制性的要求还是建议性的要求都是为同一标准的技术规范。

综合布线的标准从适用范围上分类，有国内和国际两种。

在实际综合布线系统工程中，各国都参照国际标准，制定出适合自己国家的国家标准。近年来，我国也非常重视国家标准的编写和发布。一般国内的综合布线都以国内的标准为主。

（1）国际标准

综合布线标准基本上都是由具有相当影响力的标准组织制定的，如TIA/EIA、ISO/IEC、IEEE、CENELEC等。各组织简介如下。

TIA/EIA（国通信工业协会/电子工业协会）。

ISO/IEC（国际标准化组织/国际电工委员会）。

IEEE（电子电气工程师协会）。

CENELEC（欧洲标准化委员会）。

目前在参考国际标准时，主要参考以下几个标准。

1）美洲标准：TIA/EIA为综合布线制定了一系列标准，例如，EIA/TIA-568《商业建筑通信布线系统标准》，EIA/TIA-569《商业建筑电信通道及空间标准》，EIA/TIA-606《商业建筑物电信基础结构管理标准》，EIA/TIA-607《商业建筑物接地和接线规范标准》。

2）ISO标准：ISO/IEC 11801《信息技术——用户房屋综合布线标准》，IEEE 802/ISO IEEE 802（802.1—802.11）《局域网综合布线标准》。

3）欧洲标准：CENELEC颁布的标准与ISO/IEC 11801基本相符，但要求更严格，EN50173《信息技术——布线系统标准》。

（2）国内标准

GB 50311—2007《建筑与建筑群综合布线系统工程设计规范》。

GB 50312—2007《建筑与建筑群综合布线系统工程施工和验收规范》。

《综合布线系统管理与运行维护技术白皮书》。

《数据中心布线系统工程应用技术白皮书》。

《屏蔽布线系统设计与施工检测技术白皮书》。

《光纤配线系统设计与施工技术白皮书》。

GB 50174—2008《电子信息系统机房设计规范》。

GB/T 20299.1—2006《建筑及居住区数字化技术应用 第1部分：系统通用要求》。

GB/T 20299.2—2006《建筑及居住区数字化技术应用 第2部分：检测验收》。

GB/T 20299.3—2006《建筑及居住区数字化技术应用 第3部分：物业管理》。

GB/T 20299.4—2006《建筑及居住区数字化技术应用 第4部分：控制通信协议应用要求》。

YD/T 926.1—2001《大楼通信综合布线系统第一部分：总规范》。

YD/T 926.2—2001《大楼通信综合布线系统第二部分：综合布线用电缆光缆技术要求》。

YD/T 926.3—2001《大楼通信综合布线系统第三部分：综合布线用连接硬件技术要求》。

CJ/T 376—2011《居住区数字系统评价标准》。

6.综合布线常用的图标

综合布线常用的图标如图1.1.9所示。

图1.1.9 常用图标

7.信道和链路构成图

GB 50311—2007《综合布线系统工程设计规范》中布线系统信道（图1.1.10）和链路构成图（图1.1.11），允许在永久链路的水平缆线安装施工中增加集合点。

图1.1.10 布线系统信道

图1.1.11 链路构成图

【任务实施】

1.网络拓扑图

了解网络工程的网络拓扑图，如图1.1.12所示。

图1.1.12 某单位网络工程的网络拓扑图

2.功能布局图

熟悉建筑功能布局图，如图1.1.13所示。

图1.1.13 建筑功能布局图

3.综合布线系统展示图

巩固综合布线系统展示图，如图1.1.14所示。

图1.1.14 系统展示图

1—建筑群干线子系统（红色）；2—进线间子系统（青色）；3—设备间子系统（黄色）；4—管理间子系统（橙色）；5—垂直干线子系统（绿色）；6—水平干线子系统（蓝色）；7—工作区子系统（紫色）

4.综合布线系统图

掌握综合布线系统图，如图1.1.15所示。

图1.1.15 系统图

5.参观综合布线系统

（1）工作区子系统

统计房间号、网络连接器件（网络模块、语音模块、面板、底盒、跳线等）和网络终端（计算机、打印机、考勤机、复印机等）的品牌、型号、铺装方法、数量等，如表1.1.1所示。

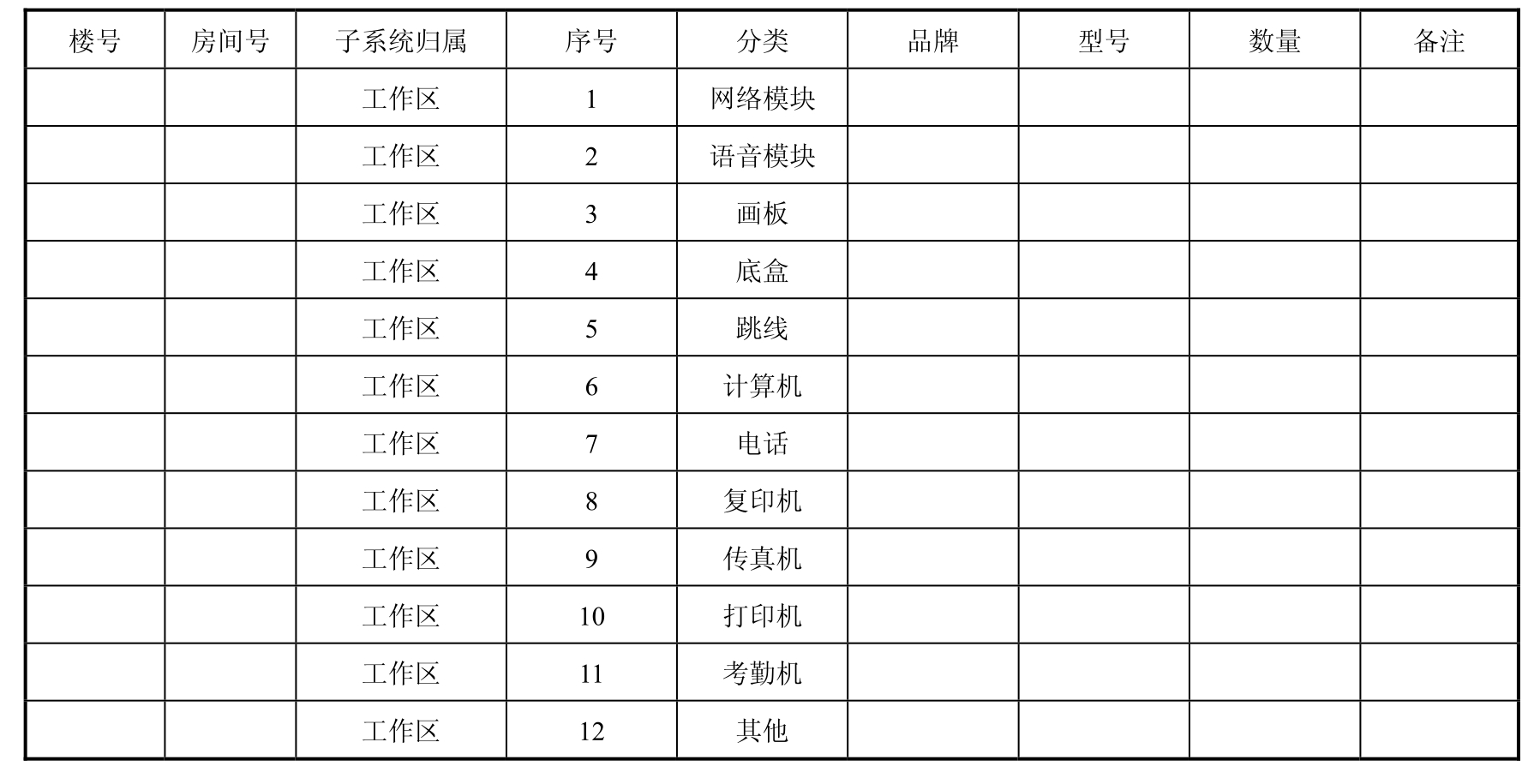

表1.1.1 工作区子系统统计表

（2）水平子系统

水平子系统桥架如图1.1.16所示。

图1.1.16 水平子系统桥架

统计数据点和语音点采用线缆品牌、型号、铺装方法、数量（箱）等，如表1.1.2所示。

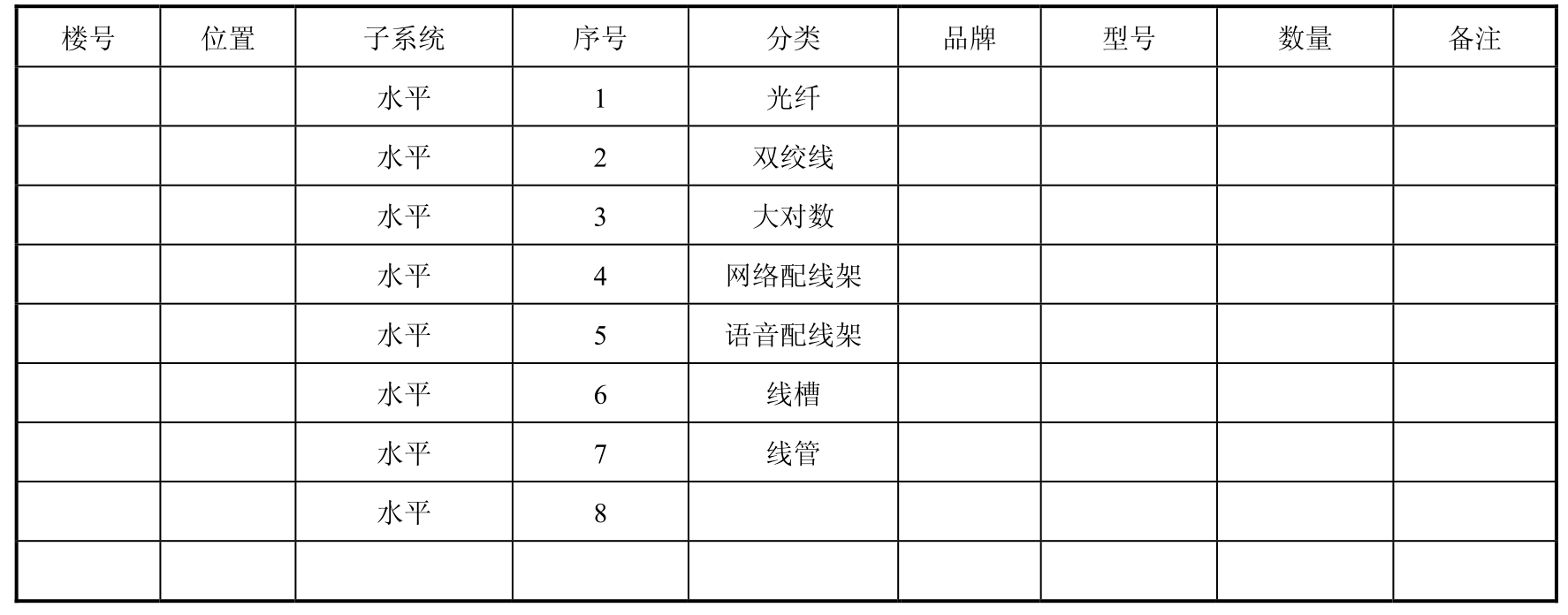

表1.1.2 水平子系统统计表

（3）垂直子系统

统计垂直子系统位置，线缆、线槽、线管的品牌、型号、数量、预留情况、特殊要求情况等，如表1.1.3所示。

表1.1.3 垂直子系统统计表

（4）管理间子系统

统计管理间位置、管理间数量以及配线架、理线架、跳线和必要的网络设备的品牌、型号、铺装方法、数量等，如表1.1.4所示。

表1.1.4 管理间子系统统计表

（5）设备间子系统

统计设备间子系统位置，网络设备和相关设备的品牌、型号、铺装方法、数量等，如表1.1.5所示。

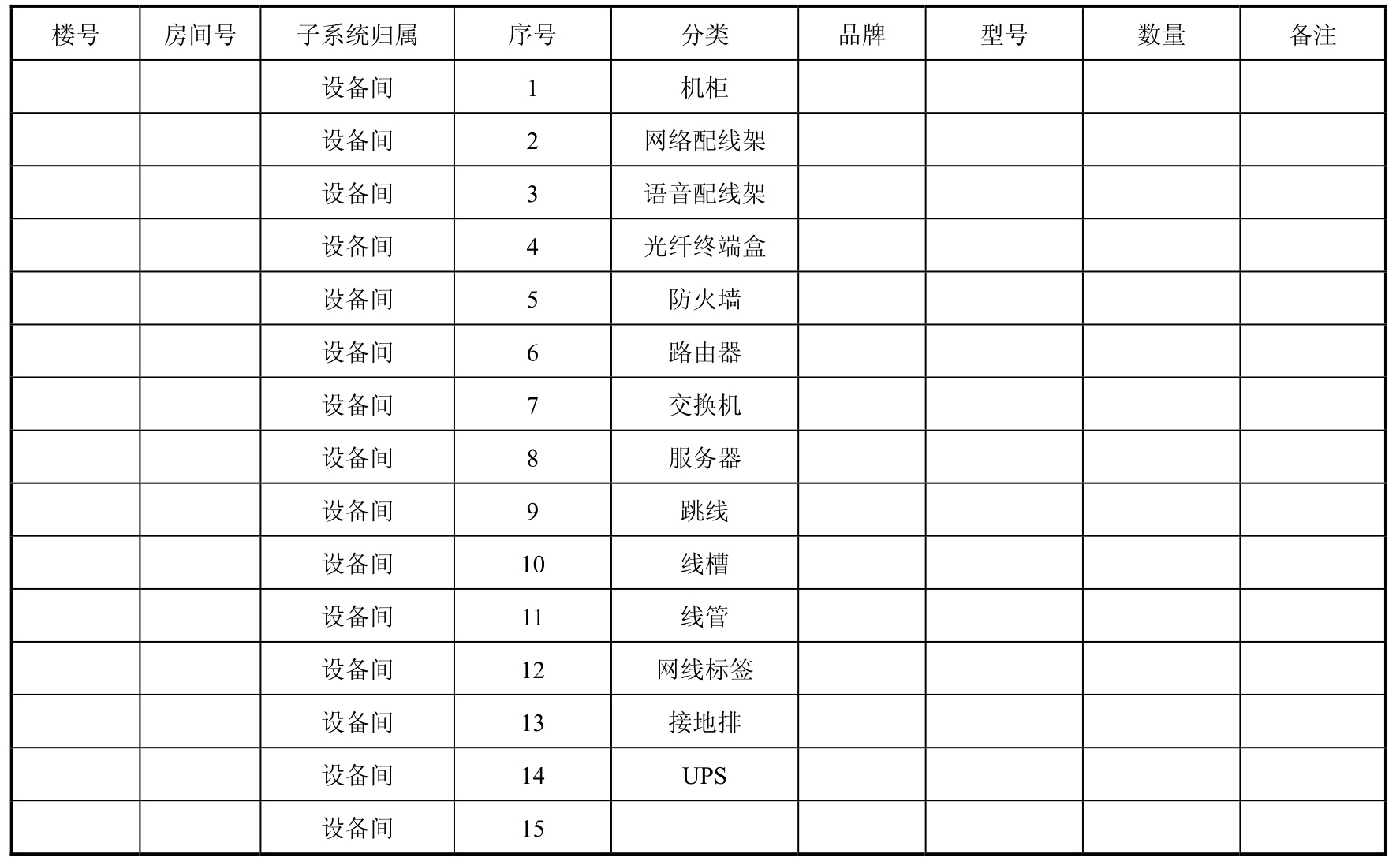

表1.1.5 设备间子系统统计表

（6）进线间子系统

统计进线间子系统网络运营商名称、数量、带宽以及光缆品牌、型号、铺装方式等，如表1.1.6所示。

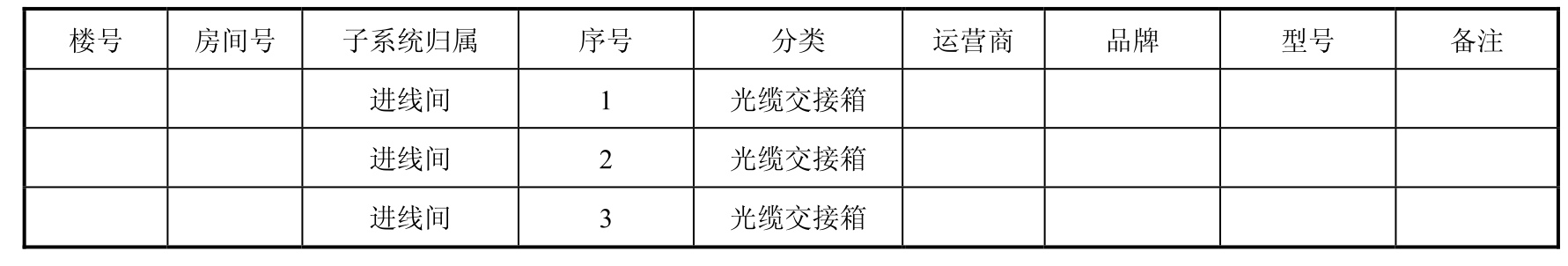

表1.1.6 进线间子系统统计表

（7）建筑群子系统

统计建筑群网络设备和线缆的品牌、型号、数量、铺装方式等，如表1.1.7所示。

表1.1.7 建筑群子系统统计表

【任务测评】

一、填空题

1.综合布线系统一般逻辑性地分为____________、____________、____________、____________、____________、____________、____________、7 个子系统，它们相对独立，形成具有各自模块化功能的子系统，成为一个有机的整体布线系统。

2.综合布线系统的特点主要有、____________、____________、____________、____________、____________。

3.填写下列综合布线标识。

二、简答题

1.标出图1.1.17中综合布线的七大系统。

2.画出参观考察的大楼综合布线的系统图。

3.试用通俗科普的语言对客户讲解本任务综合布线的相关知识。

任务2 认识综合布线常用器材和工具

核心技术

◆ 综合布线常用器材

◆ 综合布线常用工具

任务目标

◆ 认识综合布线常用传输介质

◆ 认识综合布线连接器件

◆ 认识综合布线常用管槽和桥架

◆ 认识综合布线机柜

◆ 认识综合布线常用工具

知识摘要

◆ 双绞线及水晶头、信息模块、配线架等连接器件

◆ 光纤、光缆及光纤连接头、光纤耦合器等连接器件

◆ 线管、线槽及桥架

◆ 壁挂式机柜、立式机柜及开放式机柜

◆ 综合布线常用工具

【任务背景】

某办公楼的综合布线工程将要启动，小李是某综合布线企业技术员，公司领导要求他针对本工程设计图样，选用器材和工具，提供一个方案。综合布线企业技术员要从网上搜索并下载相关的资料，考察耗材市场，走访综合布线施工现场，先了解综合布线常用的器材和工具。

【任务分析】

分析一：要对某单位的办公楼进行综合布线前，应该先了解综合布线所需的各类传输介质、连接器件及相关器材，了解它们的属性、参数和用途等数据，这样才能在进行综合布线时做出正确的选择。

分析二：在综合布线工程中，首先是器材和工具的选择问题。真假的鉴别，性价比的选择都直接影响综合布线工程质量。

分析三：综合布线的专业人士也必须经常走访市场，新技术、新器材和新工具是相辅相成的，时时与市场接轨，掌握器材和工具的第一手资料，就能明确综合布线未来的发展方向。

【项目目标】

知识目标：

1）掌握双绞线的分类

2）掌握光纤及光缆的分类

3）认识双绞线及光纤连接器件

4）掌握管槽及桥架的分类

5）了解常用的综合布线工具

技能目标：

1）能够区分不同种类的双绞线

2）能够区分不同种类的光纤及光缆

3）能够识别出各种双绞线及光纤的连接器件

4）能够识别出不同种类的管槽及桥架

5）能够识别常用的综合布线工具

【任务实施】

任务2.1 认识双绞线及其连接器件

双绞线是综合布线中最常用的传输介质，只有认识了双绞线，了解了双绞线的种类及参数后，才能为综合布线系统选择合适的双绞线。

【任务目标】

1）能够识别屏蔽与非屏蔽双绞线。

2）能够识别不同信噪比的双绞线。

3）能够通过双绞线标识识别相关参数。

4）能够识别双绞线信息插座。

5）能够识别双绞线配线架。

6）能够识别双绞线跳线。

【施工耗材】

各类双绞线，双绞线信息插座，双绞线配线架，双绞线跳线。

【工作过程】

1.观察并区分屏蔽与非屏蔽双绞线

（1）屏蔽双绞线

屏蔽双绞线类型一般分为F/UTP（图1.2.1）、U/FTP、S/FTP（图1.2.2）、SF/UTP等，名称中斜杠之前为总屏蔽层，斜杠之后为双绞线单独屏蔽层，S指丝网（一般为铜丝网），F指铝箔，U指无屏蔽层。目前使用最多的5类、超5类线基本上就是F/UTP（铝箔总屏蔽屏蔽双绞线），即在8根芯线外、护套内有一层铝箔，在铝箔的导电面上铺设了一根接地导线。

图1.2.1 F/UTP

图1.2.2 S/FTP

屏蔽层的作用简单来说就是利用金属对电磁波的反射，有效地防止外部电磁干扰进入电缆，同时阻止内部信号辐射出去，干扰其他设备的工作。需要注意的是，屏蔽双绞线只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以，要求整个系统全部使用屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。

（2）非屏蔽双绞线

非屏蔽双绞线（图1.2.3）价格低，无屏蔽外套，直径小，节省所占用的空间，质量轻，易弯曲，易安装。目前，其市场占有率高达90%。

图1.2.3 非屏蔽双绞线

2.观察并区分不同信噪比的双绞线

双绞线按频率和信噪比可分为：1类、2类、3类、4类、5类、超5类、6类线、7类线。用在计算机网络通信方面的双绞线至少是三类以上。现在综合布线工程常用的是5类、超5类、6类线、7类线。

6类双绞线及其结构如图1.2.4和图1.2.5所示。

图1.2.4 六类双绞线

图1.2.5 六类双绞线结构

3.观察并识别双绞线标识

双绞线上有一些字符，这些字符包括以下信息：双绞线的生产商和产品号码、双绞线类型、NEC/UL防火测试和级别、CSA防火测试、长度标志、生产日期。

例如，AMP NETCONNECT CATEGORY 5e CABLE E138034 1300 24AWG CM/MP（UL）CMG/MPG（UL）VERIFIED TO CATEGORY 5 00196930FT 20120405的含义如下。

1）AMP NETCONNECT：指该双绞线的生产商安普。

2）CATEGORY 5e CABLE：指该双绞线通过UL测试，达到超5类标准。

3）E138034 1300：代表其产品号。

4）24AWG：AWG是美国线规的意思，一般用来衡量电缆的粗细，这个数字越大线就越细。24AWG就是24线规，即裸线的直径约为0.511mm。

5）CM/MP（UL）、CMG/MPG（UL）VERIFIED TO CATEGORY：表示该双绞线的类型且该双绞线UL（Underwriters Laboratories Inc，保险业者实验室）认证为甲级。

6）00196930FT：双绞线的长度点，FT为英尺的缩写。在施工现场，我们可以根据线缆两头的线缆长度的差值估计出实际长度。1英尺等于0.3048m。

7）20120405：生产日期。

4.观察双绞线信息插座

双绞线信息插座（图1.2.6）包括信息模块、面板和底盒3部分。

图1.2.6 双绞线信息插座

（1）信息模块

1）信息模块按信息模块频率和信噪比可分为3类、4类、5类、超5类（图1.2.7）、6类（图1.2.8）、超6类、7类等。

图1.2.7 超5类信息模块

图1.2.8 6类信息模块

2）按信息模块是否屏蔽可分为：屏蔽信息模块（图1.2.9）和非屏蔽信息模块。

屏蔽信息模块通过屏蔽外壳将外部电磁波与内部电路完全隔离。因此它的屏蔽层需与双绞线的屏蔽层连接后，形成完整的屏蔽结构，如图1.2.10所示。

图1.2.9 屏蔽信息模块

图1.2.10 屏蔽信息模块结构

3）按信息模块接口类型可分为：RJ型接口信息模块和非RJ型接口信息模块，如图1.2.11和图1.2.12所示。

图1.2.11 RJ11信息模块

图1.2.12 非RJ型接口7类GG45信息模块

4）按信息模块是否需要打线工具可分为：打线式信息模块和免打线式信息模块，如图1.2.13和图1.2.14所示。

免打线式信息模块是不需要使用打线工具的模块。一般的免打线式信息模块上都按颜色标有线序，接线时，将剥好的线插入对应的颜色下，再合上免打线式信息模块的盖子即可。

图1.2.13 打线式信息模块

图1.2.14 免打线式信息模块

（2）面板

1）面板按用户数量分为单口、双口、多口面板。

2）面板按外形尺寸分为86型（图1.2.15）和120型等面板。

图1.2.15 86型墙壁面板

86型面板是86mm×86mm，通常采用高强度塑料材料制成，适合安装在墙面，具有防尘功能。120型面板是120mm×86mm，通常采用铜等金属材料制成，适合安装在地面，具有防尘、防水功能。

3）面板按安装位置分为墙壁、桌面（图1.2.16）、地面（图1.2.17）等面板。

图1.2.16 120型桌面面板

图1.2.17 120型地面面板

4）面板按材质分为PC和ABS等面板。

PC即聚碳酸酯树脂，是一种主要的工程塑料材质，目前强电开关面板大部分使用此材料。ABS是一种综合性能良好的混合树脂，综合布线的信息面板大部分使用此类材质。

5）面板按模块插入方向可以分为平口面板和斜角面板，如图1.2.18和图1.2.19所示。

斜角面板泛指模块口所有向下倾斜的面板。它躲避了平口面板的缺点，灰尘和凝水可以自然滑出模块，跳线始终保持自然的大角度下垂，即使受到外力也不会使弯曲半径小于标准要求。

图1.2.18 平口面板

图1.2.19 斜角面板

（3）底盒

常用底盒分为明装底盒和暗装底盒，如图1.2.20和图1.2.21所示。明装底

....
