版权信息

书名：电子测量仪器（第4版）

作者：邓显林　肖晓萍

ISBN：9787121213106

版权所有 · 侵权必究

前言

PREFACE

本教材是在前三版的使用基础上，根据当前电子测量仪器的发展和教育部对中等职业教育教材的要求修订的。与前三版相比，此次修订的第4版有如下变化：

（1）教材采用面向学生为主体的“项目教学”模式。

（2）尽量采用符合当前发展水平的仪器取代过时的仪器。

本教材是按照教育部中等职业学校国家规划教材《电子测量仪器》教学大纲的要求而编写的，供电子信息类专业及其相关专业使用。针对本课程实践性强的特点及中等职业教育特色，编写时进一步降低了理论深度。一个项目包含一种仪器类型的基本理论知识和操作应用，分为知识目标、能力目标、知识链接、思考与练习、技能训练、综合训练6部分。

教材内容层次分明：知识目标、能力目标概括项目要求的基本概念和理论及能力训练要求；知识链接简明扼要，充分反映新知识、新技术和新方法，具有先进性，通俗易懂，打破了原有教材的编写习惯，便于学生掌握基本概念和基础理论；技能训练培养学生的基本技能；综合训练以培养学生分析问题、解决问题的综合能力为目标，注重和强调实践。各项目的内容具有相对独立性，适于不同的课时安排和学生自学。

本书经过多年的教学使用，能更好地适应职业学校教学的需求。既能够使学生具备一定的理论基础，又培养一定的技能，力求做到“理论－实践”一体化。

本教材由重庆电子工程职业学院邓显林和江西财经大学电子学院肖晓萍担任主编，大庆职业学院郑严担任副主编，邓显林编写第1～7章，肖晓萍编写第8～14章，郑严编写第15～17章。

由于编者水平有限，书中难免存在疏漏乃至不妥之处，欢迎广大师生批评指正。

为了方便教师教学，本书还配有教学指南、电子教案及习题答案（电子版）。请有此需要的教师登录华信教育资源网（www.hxedu.com.cn）免费注册后再进行下载，有问题时请在网站留言板留言或与电子工业出版社联系（E-mail：yhl@phei.com.cn）。

编　者

2013年7月

项目一　模拟电压表

知识目标

了解模拟电压表的类型；理解交流电压的基本参数；理解直流电压表的基本结构；理解交流电压表的结构原理。

能力目标

掌握交流电压表的正确使用；理解直流稳压电源纹波系数的测量原理。

电压是表征电信号能量的三个基本参数(电压、电流、功率)之一。在电子电路中，电路的工作状态，如谐振、平衡、截止、饱和以及工作点的动态范围，通常都以电压形式表现出来。电子设备的控制信号、反馈信号及其他信号也主要表现为电压量。电路中其他电参数，如电流和功率、信号的调幅度、波形的非线性失真系数、元件的Q值、网络的频率特性和通频带，以及设备的灵敏度等，都可以视为电压的派生量，通过电压测量获得其量值。因此电压测量是电子测量中最基本、最常用和最重要的内容之一。

电压测量仪器主要指各类电压表。在一般工频(50Hz)和要求不高的低频(低于几万赫兹)测量时，可使用万用表电压挡，其他大都使用电子电压表。

按显示方式不同，电子电压表分为模拟电压表和数字电压表两类。

知识链接一　模拟电压表的分类

模拟电压表是以模拟电表显示测量结果的仪器，其结构简单、价格较便宜，频率范围宽。

模拟电压表一般有模拟直流电压表和模拟交流电压表。模拟直流电压表又分普通直流电压表和直流电子电压表。模拟交流电压表的类型较多，一般分类如下。

(1) 按电压表工作频段分：超低频(10Hz以下)、低频(1MHz以下)、视频(30MHz以下)、高频(射频)(300MHz以下)和超高频(300MHz以上)电压表。

(2) 按测量电压的量级分：电压表(基本量程为伏特量级)和毫伏表(基本量程为毫伏量级)。

(3) 按刻度特性分：线性刻度、对数刻度、指数刻度和非线性刻度。

(4) 按电路组成不同分：放大—检波式、检波—放大式、调制式、外差式和热电转换式。

另外，还可以按检波原理分为平均值型、峰值型、有效值型电压表。

思考与练习1

按照不同的情况说说模拟电压表的类型有哪些。

知识链接二　交流电压的基本参数

交流电压除可以用具体的函数关系式表达其随时间的变化规律外，通常还可以用峰值、平均值、有效值等参数来表征。

一、峰值

周期性交变电压u(t)在一个周期内偏离零电平的最大值称为峰值，用Up表示，正、负峰值不等时分别用Up+和Up-表示，如图1-1(a)所示。u(t)在一个周期内偏离直流电平分量U0的最大值称为幅值或振幅，用Um表示，正、负幅值不等时分别用Um+和Um-表示。在图1-1(b)中， U0=0，且正、负幅值相等。

二、平均值

如图1-1(a)虚线所示，周期性电压u(t)在一个周期之内的平均值为直流分量U0。

在电子测量中，平均值通常指交流电压检波(也称整流)以后的平均值，又可分为半波整流平均值(简称半波平均值)和全波整流平均值(简称全波平均值)，如图1-2(a)所示为未检波前的电压波形，图1-2(b)、图1-2(c)分别为半波整流和全波整流后的波形，平均值记为。

图1-1　交流电压的峰值和幅值

图1-2　交流电压半波整流和全波整流后的波形

三、有效值

有效值是根据电热效应来规定的，让一个交流电压和一个直流电压分别加在阻值相同的电阻上，如果在相同时间内产生的热量相等，那么就把这一直流电压的数值叫做这一交流电压的有效值，记为U。U实质上是按数学上的均方根定义的，因此电压有效值有时也可写成Urms。

四、波形系数和波峰系数

交流电压的有效值、平均值和峰值之间的关系，可分别用波形系数及波峰系数表示。 波形系数(或波形因数)定义为交流电压的有效值与平均值之比。

KF=

(1-1)

波峰系数(或波峰因数)定义为交流电压的峰值与有效值之比。

Kp=

(1-2)

不同电压波形，Kp、KF值不同，表1-1列出几种常见交流电压的波形与参数。

表1-1　交流电压的波形与参数

思考与练习2

(1) 交流电压的平均值、峰值、有效值是如何定义的？

(2) 交流电压的平均值与其直流分量有何区别？

知识链接三　直流电子电压表的结构原理

一、普通直流电压表

普通直流电压表采用动圈式高灵敏度直流电流表串联适当的电阻构成，如图1-3所示。

图1-3　普通直流电压表电路

设电流表的满偏电流(或满度电流)为Im，电流表的内阻为Re，串联电阻为Rn（n=0……N），所构成电压表的满度电压为

Um=Im(Re+R0+R1+…+Rn)

(1-3)

电压表的内阻为

RV=Re+R0+R1+…+Rn=Um/Im

(1-4)

图1-3有四个量程U0、U1、U2、U3，U0(=ImRe+ImR0)为基本量程，U1、U2、U3为扩展量程。根据所需的扩展量程，不难估算出三个扩展量程电阻的阻值。

R1=(U1-U0)/Im

R2=(U2-U1)/Im

R3=(U3-U2)/Im

通常把内阻RV与量程Um之比(每伏欧姆数Ω/V)定义为电压表的电压灵敏度。

KV=RV/Um=1/Im

(1-5)

“Ω/V”数值越大，表明为使指针偏转同样角度所需驱动电流越小。“Ω/V”数一般标在磁电式电压表的表盘上，可根据它推算出不同量程的电压表内阻，即

RV=KVUm

(1-6)

例如，电压表的“Ω/V”数值为20kΩ/V，则5V量程和25V量程时电压表内阻分别为100kΩ和500kΩ。

动圈式直流电压表结构简单，使用方便，一般误差在±1%左右，精密电压表可达±0.1%。主要缺点是灵敏度不高、输入电阻小。

二、直流电子电压表

如图1-4所示，直流电子电压表常由磁电式表头加装跟随器(以提高输入阻抗)和直流放大器(以提高测量灵敏度)构成，当需要测量高直流电压时，输入端接入由高阻值电阻构成的分压电路。直流放大器的零点漂移限制了电压灵敏度的提高，因此电子电压表中常采用斩波式放大器或称调制式放大器，以抑制零点漂移，使电子电压表能测量微伏级的电压。

图1-4　直流电子电压表的结构原理

思考与练习3

某电压表的电压灵敏度为20kΩ/V，试确定电压表20V量程时的内阻。

知识链接四　模拟交流电压表的结构原理

测量交流电压主要是通过交-直流转换器将被测的交流电压转换为与之成比例的直流电压后，再进行直流电压的测量。

目前在模拟交流电压表中，大都采用各种形式的检波器(整流)将交流信号转换为直流信号，再以其平均值驱动指示器，给出有效值读数。

另外还有热电转换法和公式法，热电转换法是通过热电偶将交流电压有效值转换成直流电压；公式法是根据有效值公式，经过模拟平方器、积分器、开方器等环节得到直流电压。

检波的原理有平均值型、有效值型和峰值型，模拟交流电压表分为平均值电压表、峰值电压表和有效值电压表。

一、平均值电压表

平均值电压表的读数与被测电压的平均值成正比。但电压表刻度盘是以正弦波的有效值定度的，这就是说，一个有效值为U的正弦电压加到平均值电压表时指示值为U而不是。由式(1-1)可知，只有将指示值Uα除以正弦信号的波形系数KF(KF=1.11)才能得到被测正弦电压的平均值。

如果被测信号是非正弦波，则必须进行“波形换算”，由指示值Uα通过计算可得被测信号的平均值。

==0.9Uα

(1-7)

再根据被测信号的波形系数得到被测电压的有效值Urms。

Urms=0.9KFUα

(1-8)

显然，如果被测信号是非正弦波时，直接将电压表的指示值作为被测电压的有效值，必将带来较大的误差，通常称为“波形误差”或“指示值误差”，由上式可得，波形误差的计算公式为

γ=×100%=(1-0.9KF)×100%

(1-9)

［例1-1］　用全波均值型电压表测量正弦波、方波、三角波，电表指示值都为1V，问被测电压的有效值分别为多少？波形误差分别为多少？

解：根据式(1-7)，正弦波、方波、三角波的平均值为

=0.9Uα=0.9×1=0.9V

查表1-1，KF~=1.11，KFΔ=1.15，KF=1

正弦波有效值：

U=KF~=1.11×0.9V=1V

三角波有效值:

U=KFΔ=1.15×0.9V=1.04V

方波有效值:

U=KF=1×0.9=0.9V

根据式(1-9)计算波形误差。

测量正弦波时

γ=(1-0.9×1.11)×100%=0.1%

测量三角波时

γ=(1-0.9×1.15)×100%=-4%

测量方波时

γ=(1-0.9)×100%=10%

可见，用均值型电压表测量正弦交流电压是准确的，测量其他波形电压时有较大波形误差，需换算。

二、峰值电压表

峰值电压表的读数与被测电压的峰值成正比。电压表刻度盘同样是以正弦波的有效值定度的，这就是说，一个有效值为U的正弦电压加到峰值电压表上时指示值为U而不是UP。由式(1-2)可知，只有将指示值Uα乘以正弦信号的波峰系数KP~(KP~=)才能得到被测正弦电压的峰值UP。

如果被测信号是非正弦波，则必须进行“波形换算”，由指示值Uα通过计算得出被测信号的峰值为

UP=Uα

(1-10)

再根据被测信号的波峰系数得到被测电压的有效值Urms。

Urms==Uα

(1-11)

显然，如果被测信号是非正弦波时，直接将峰值电压表的指示值作为被测电压的有效值带来的波形误差为

γ=×100%=×100%

(1-12)

［例1-2］　用峰值电压表分别测量方波及三角波电压，电表指示值为1V，问被测电压的峰值、有效值各为多少？波形误差各为多少？

解：由式 (1-10) 计算方波、三角波的峰值为

UP=Uα=1.414V

查表1-1得，KPΔ=，KP=1。

方波的有效值为

U==V=1.414V

三角波的有效值为

U==V=0.816V

由式(1-12)计算波形误差。

测量三角波时的波形误差为

γ=×100%≈18%

测量方波时的波形误差为

γ=×100%≈-41.4%

可见，用峰值电压表测量非正弦波时，波形误差比平均值电压表的波形误差更大。

三、有效值电压表

有效值电压表测量交流电压时，指示值就是被测交流信号的有效值。

思考与练习4

（1）用平均值电压表分别测量正弦波、方波和三角波三种电压，指示值都为1V，问：① 对每个波形来说，读数代表何意义？② 它们的峰值、平均值、有效值各为多少？

（2）用峰值电压表分别测量正弦波、方波和三角波三种电压，指示值都为1V，问：① 对每个波形来说，读数代表何意义？② 它们的峰值、平均值、有效值各为多少？

（3）用有效值电压表分别测量正弦波、方波和三角波三种电压，指示值都为1V，问：① 对每个波形来说，读数代表何意义？② 它们的峰值、平均值、有效值各为多少？

技能训练　YB2173交流电压表的使用

1. 实训目的

掌握模拟交流电压表的使用方法。

2. 实训仪器

YB2173交流毫伏表一台。

3. 技术性能指标

（1）电压测量量程300μV～100V(分贝范围-70dB～+40dB)。

共分12个量程：300μV/-70dB；1mV/-60dB；3mV/-50dB；10mV/-40dB；30mV/-30dB；100mV/-20dB；300mV/-10dB；1V/0dB；3V/10dB；10V/20dB；30V/30dB；100V/40dB。

（2）工作频率范围：5Hz～2MHz(双路)。

（3）电压误差：≤±3%(基准频率1kHz)。

（4）频率响应误差。

在20Hz～200kHz挡≤±3%；在5～20Hz，200kHz～2MHz挡≤±10%。

(以上误差均为满刻度值之比值)

（5）输入阻抗1MΩ，输入电容50PF。

（6）最大输入电压： 300μV～1V量程时300V；3～100V量程时500V。

（7）分见刻度：-20dB~1dB(0dB=1V)；-20dBm~3dBm(0dBm=1mW， 在600Ω负载上)。

（8）电源电压：额定电压220V(50 Hz)。

4. 使用方法

(1) 面板配置。

YB2173交流毫伏表的前面板配置图，如图1-5所示。

图1-5　YB2173交流毫伏表的前面板配置图

① 电源(POWER)开关。

② 显示窗口：黑、红色指针分别指示CH1、CH2输入信号的交流有效值。

③ 机械调零电位器。

④ 量程旋钮：左边为CH1量程旋钮，右边为CH2量程旋钮。

⑤ 输入(INPUT)端口。

⑥ 输出(OUTPUT)端口。

⑦ 方式开关(MODE)：弹出时，CH1和CH2量程旋钮分别控制CH1和CH2量程。按下时，CH1量程旋钮同时控制CH1和CH2量程。

(2) 操作训练。

① 将电压表水平放置在桌面上，检查电源电压，将电源线插入交流插孔。在未接通电源时电压表应进行机械调零，即调节表头上的机械调零电位器，使表针指准零位。量程旋钮应在最大量程处。然后接通电源，预热几分钟，将量程调到最大位置，进行电气调零，即短路两根输入表笔，调节电气“零位调整”旋钮，使表针指准零位。使用过程中，当变换量程后还需重新调零。

② 接入信号：用同轴电缆将输出端口(OUTPUT)的输出信号送入电压表输入端口(INPUT)。同轴电缆的外层为接地线。当被测电压的范围不知道时，应将量程开关放到量程最大的挡位上，逐渐降低量程直至合适为止，以免打坏表针。所谓“合适”量程是指表针指在满度的2/3(至少1/3)以上的量程。

③ 读数：根据指针位置和量程挡位读数，记下电压值。

④ 测量完毕，最后将量程旋钮置于最大量程处。

5. 思考题

模拟交流电压表在使用前，如何进行机械调零和电气调零？

综合训练　直流稳压电源纹波系数的测量

1.实训目的

掌握直流稳压电源纹波系数的测量方法。

2. 实训仪器

YB2173交流毫伏表一台；YB1719型直流稳压电源(多输出、有输出指示)一台；10μF电容一个。

3. 实训内容和步骤

1) 测量原理

纹波系数是反映直流稳压电源输出中交流成分大小的物理量，若用U1、U2分别表示直流稳压电源输出的总电压、交流电压有效值，则纹波系数定义为

γ=

(1-13)

纹波系数越小，说明直流输出的特性越好。

2) 实验步骤

（1）对YB2173交流毫伏表进行使用前的调节和校正；

（2）按如图1-6所示连接测量电路；

（3）将稳压电源输出置于低电压位置，电压表量程置适当的挡位；

（4）接通稳压电源开关，将输出U1分别调至1V、5V、10V、15V；

（5）在交流毫伏表适当的挡位上，分别记下交流毫伏表的读数U2，填入表1-2中；

（6）计算每次测量的纹波系数γ，最后计算γ的平均值。

图1-6　直流稳压电源纹波系数的测量电路

4. 实验报告要求

整理好测量数据，填好表1-2。

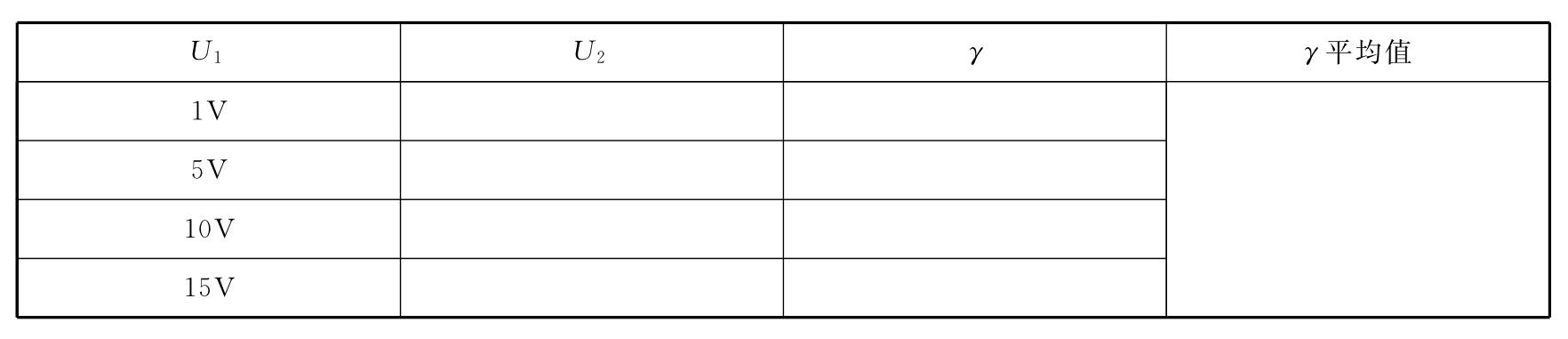

表1-2　直流稳压电源纹波系数的测量数据

5. 思考题

实验过程中为了仪器的安全，电压表的量程是否应尽量选大一些？为什么？

项目二　数字电压表

知识目标

理解数字电压表的概念和主要技术指标；理解数字电压表的组成和工作原理；了解数字电压表的类型。

能力目标

掌握数字电压表的使用方法；了解直流稳压电源输出指示准确度的测量方法。

数字电压表(Digital Voltage Meter，DVM)是利用模拟—数字(A/D)转换器，将连续的模拟量转换成离散的数字量，然后利用十进制数字方式显示被测量数值的电压表。由于电子技术、计算机技术和半导体技术的飞速发展，数字式仪表的绝大部分电路都已集成化，具有精巧、轻便、准确度高、数字显示、输入阻抗高、测量速度快、功能多样、抗干扰能力强且自动化程度高等优点。数字电压表的缺点是交流测量时的频率范围不够宽，一般上限频率在兆赫兹以下。

知识链接一　数字电压表的主要技术指标

表征数字电压表性能的技术指标达30多项，其中最重要的有以下几项。

1. 测量范围

测量范围包括显示位数、量程和超量程能力。

(1) DVM的量程。以基本量程(即A/D转换器的电压范围)为基础，通过步进分压器或前置放大器向高低两端扩展。基本量程常为1V或10V，也有2V或5V的。例如，BY1955A(仿8250A)高速高精度DVM，基本量程为1V，在直流1μV~1 000V量程内分为5挡：100mV，1V，10V，100V，1 000V。

(2) DVM的显示位数。是指能显示0～9共十个数码的位数。术语中3、4或5(三位半、四位半、五位半)中的位，指最高位只能取“1”或“0”。位和基本量程结合起来，能说明DVM有无超量程能力。

例如，某3位DVM基本量程为1V，那么该DVM具有超量程能力，因为在1V挡上，它的最大显示为1.999V。而对于基本量程为2V的DVM，它就不具备超量程能力，因为它在2V挡上的最大显示仍是1.999V。如果DVM有超量程能力，那么当被测量电压超过满量程时，所得结果没有降低精度和分辨力。

例如，被测电压13.04V，如果使用无超量程能力的3位DVM，则必须使用100V量程挡，显示13.0V；如果使用有超量程能力的3位DVM，即3位DVM，则仍可使用10V挡测量，显示结果为13.04V。

最高位只能取0~5的位称为位。5位DVM指数字电压表的最大显示为599 999。

2. 分辨力

分辨力是指DVM能够显示被测电压的最小变化值，即最小量程时显示器末位跳一个字所需的最小输入电压。例如，SX1842DVM最小量程20mV，最大显示数为19 999V，所以其分辨力为20mV /19 999，即1μV。

3. 测量速度

测量速度是指每秒都能完成的测量次数，主要取决于DVM所用的A/D转换器。积分型DVM速度较低，一般在几次/秒至几百次/秒之间，逐次比较型DVM可达每秒一百万次以上。

4. 输入阻抗

直流测量时，DVM输入阻抗用输入电阻Ri表示，量程不同，Ri也有差别，大体在10~1000MΩ之间。

交流测量时，DVM输入阻抗用输入电阻Ri并联输入电容Ci表示，Ci一般在几十至几百皮法之间。

5. 固有误差和工作误差

DVM的固有误差通常用绝对误差表示

ΔU=±(a%Ux+b%Um)

(2-1)

ΔU=±a%Ux±n个字

(2-2)

式中，Ux为测量值；Um为满量程值；a% Ux为读数误差；b%Um为满度误差，它与被测电压大小无关，而与所取量程有关。当量程选定后，显示结果末位跳1个字所代表的电压值也一定，因此满度误差通常用±n个字表示。

6. 抗干扰能力

由于DVM的灵敏度很高，因而对外部干扰的抑制能力就成为保证它的高精度测量能力的重要因素，外部干扰可分为串模干扰和共模干扰。一般串模干扰抑制比可达50～90dB，共模干扰抑制比可达80～150dB。

7. 输入零电流

输入零电流是指未加入信号时，DVM输入端短路时产生的电流。输入零电流是由于DVM中采用有源器件而产生的，由于输入零电流I0的存在，在被测源内阻ri上形成压降I0ri引起误差，这个误差不能用调零法消除。DVM要求I0越小越好，因此常用场效应管作为输入级的放大电路。如DS-14Ⅰ型DVM I0≤3×10-10A。

［例］　用4位数字电压表测量1.5V电压，分别用2V挡和200V挡测量，已知2V挡和200V挡固有误差分别为±0.025%Ux±1个字和±0.03%Ux±1个字。问：两种情况下由固有误差引起的测量误差分别为多少？

解：该数字电压表为四位半显示，最大显示为19999，所以2V挡和200V挡的±1个字分别代表

Ue1=±=±0.0001V

Ue2=±=±0.01V

用2V挡和200V挡测量1.5V电压由固有误差引起的测量误差分别为

ΔU1= ±0.025%×1.5±0.0001=0.000475V

ΔU2= ±0.03%×1.5±0.01=0.01045V

思考与练习1

(1) 用一种4位DVM 2V量程测量1.2V电压，已知该仪器的固有误差为ΔUx=±0.05%×读数±0.01%×满度，求由于固有误差产生的测量误差，它的满度误差相当于几个字？

(2) 数字电压表的固有误差为ΔUx=±(0.001%×读数＋0.002%×满度)，求在2V量程上测量1.8V和0.18V时产生的固有误差。

(3) 下面四种DVM最大读数为① 9 999；② 19 999；③ 59 999；④ 1 999。它们各属于几位表？求第二种电压表在0.2V量程时的分辨力？

知识链接二　数字电压表的类型和组成原理

一、数字电压表的分类

数字电压表的类型比较多，一般可有以下几种。

(1) 按用途分：直流数字电压表、交流数字电压表和数字万用表。

(2) 按A/D转换器的基本原理分：比较式数字电压表、积分式数字电压表和复合式数字电压表。

二、数字电压表(DVM)的组成和原理

直流数字电压表是一种测量直流电压的仪器，它首先利用A/D转换器将被测直流电压转换为相应的数字量，再送往数字显示器进行显示的测量仪表。直流数字电压表的组成如图2-1所示，图中模拟部分包括输入电路(如阻抗变换、放大和量程改变等)和A/D转换器。A/D完成模拟量到数字量的转换。电压表的技术指标，如准确度、分辨力等主要取决于这一部分电路。数字部分完成逻辑控制、译码(将二进制数字转换成十进制数字)和显示功能。

图2-1　直流数字电压表的组成

在直流数字电压表前端配接适当的转换电路，将被测参数转换成直流电压，可以构成被测参数的数字仪表，因此直流数字电压表是许多数字式电测仪表的核心部件。

直流数字电压表实际上是A/D转换器加电子计数器，其核心为A/D转换器，直流数字电压表一般根据A/D转换器的转换方式分为比较型、积分型和复合型。

1.比较型DVM

比较型DVM中的A/D转换器是将被测电压与基准电压进行比较，以获得被测电压的量值，是一种直接转换方式。比较型DVM指示值反映被测电压的瞬时值，外界任何干扰信号的串入都会对测量结果产生影响，引入误差，使其分辨力受到限制，抗干扰能力差。因此在比较型DVM的输入端通常用低通滤波器抑制干扰。

2.积分型DVM

积分型DVM中A/D转换器是一种间接转换形式，输入模拟电压通过积分器变成时间(T)或频率(f)等中间量，再把中间量转换成数字量。前者称为电压—时间(U—T)式，后者称为电压—频率(U— f)式。

3.复合型DVM

将比较型和积分型两类原理结合起来，组成复合型DVM。

交流电压的测量需要附加一个交流(AC)/直流(DC)转换器。

思考与练习2

（1）直流数字电压表由几部分组成？直流数字电压表的核心是什么？

（2）为什么说直流数字电压表是其他数字式电测仪表的核心部件？

技能训练　DS－26A型双积分式数字电压表的使用

1. 实训目的

掌握数字电压表的使用方法。

2. 实训仪器

DS-26A型双积分数字电压表一台；YB1719型直流稳压电源(多输出、有输出指示)一台。

3. 技术性能指标

(1) 测量电压范围：10μV～1000V的直流电压，共五个量程。

Ⅰ：10μV～500mV。

Ⅱ：100μV～5V。

Ⅲ：1mV～50V。

Ⅳ：10mV～500V。

Ⅴ：100mV～1000V。

(2) 灵敏度：最高灵敏度(分辨力)为10μV。

(3) 准确度。
