版权信息

书名：线性电子电路实验（第2版）

作者：胡体玲　张显飞　胡仲邦

ISBN：9787121217159

版权所有 · 侵权必究

前言

随着超大规模集成电路和电子计算机技术的发展，电子系统的理论、技术和电路发生了巨大的变化，这种发展状况和趋势对电子技术基础课程提出了更高的要求，需要不断地更新课程内容，拓宽知识面，培养学生的综合能力和创新能力。线性电子电路实验作为电子技术基础课程的重要组成部分，在人才培养中具有不可替代的重要作用。它的主要任务是培养学生的基本实验技能、电路的设计与综合应用的能力、使用计算机工具的能力，以全面提高学生的素质和创新能力。为了适应这种要求，推动线性电子电路实验课的改革，及时反映线性电子电路实验教学的研究成果，积极探索适应21世纪人才培养的教学模式，特编写此教材。

本教材是在多年来实验教学研究、改革和实践的基础上编写的，采用由浅入深、循序渐进的探究式学习方法即“基本概念—电路模型—仿真分析—电路设计”，以及“提出问题—解决问题—总结分析”的任务驱动方式，注重对学生的能力培养，突出学生学习主观能动性的发挥在整个教育教学中的地位和作用。

本教材语言简明扼要、通俗易懂，具有很强的专业性、技术性和实用性，既考虑与理论课教材的衔接、呼应和配套，又不失实验教材的自身独立体系。实验内容由易到难，强调理论联系实际。8个代表性仿真实验旨在加强学生模拟电子技术实验技能和EDA技术应用能力，并充分体现时代的特色，拓宽实验和工程设计方法的视野。26个不同类型的经典实验将基础性与设计、应用、综合、创新实验相结合，有利于提高电路设计水平和实验技能，培养学生综合运用所学知识解决实际问题的能力。该教材注重将电子技术的最新发展适当地引入教学中来，保持了教学内容的先进性。而且本教材源于电子技术基础教育的教学实践，凝聚了工作在第一线任课教师多年的教学经验与教学成果。

本书是普通高等教育“十一五”国家级规划教材，全书共分5部分。教材从先进性和实用性出发，较全面地介绍了线性电子电路实验的基础知识和电子技术应用方面的技能，主要内容包括：第一部分基础知识，介绍常用电子元器件的种类、命名方法、性能特点、主要参数、选用方法和使用常识，以及实验数据计数单位、误差的基本概念和估算方法等；第二部分仿真性实验，介绍OrCAD/PSpice 9.1仿真软件及应用，并设计了8个常用电路的仿真实验；第三部分基础性实验，介绍了16个基础性实验；第四部分提高性实验，介绍了10个综合及创新性实验；第五部分为实验故障分析与排除技巧，对比较典型和实用的10个实验中所遇故障原因、解决办法和故障排除技巧进行了详细的分析和讨论，有助于学生提高分析和解决实际问题的能力。

本教材安排了较多的实验题目，每个实验题目包括较多的实验项目，适应不同实验课的类型和不同实验学时的需求，其内容和难易程度基本上覆盖了不同层次的教学要求，为因材施教提供了可能，任课教师可以根据实际情况灵活选用。此外，每个实验都附有实验原理和思考题，有的还附有参考实验电路，有利于学生把理论知识与实验测试结合起来。多数学生可以通过自学或在教师的指导下，自行拟定实验步骤和测试方法，独立完成实验全过程。本书可作为高等学校电子、通信、自动化、计算机等专业开设线性电子电路实验、模拟电子电路实验等课程的教材，也可供电子技术爱好者、从事电子工程设计与开发的有关工程技术人员学习和参考。本书配套思考题答案、参数设计过程和设计方案，请登录华信教育资源网（http：//www.hxedu.com.cn）注册下载。

本书第一、三、四部分的内容由胡体玲编写，第二部分由张显飞编写，第五部分由胡体玲、张显飞、胡仲邦共同编写。全书由胡体玲通稿。王光义教授对本书的编写和出版自始至终给予了大力支持和帮助，并认真细致地对全书进行了审阅。在本书编写过程中，浙江大学姚缨英教授提出了许多宝贵的意见和建议，电子工业出版社的王羽佳编辑为本书的出版做了大量工作。在此一并表示衷心感谢！

本书的编写参考了大量近年来出版的相关技术资料，尤其是华柏兴主编的《线性电子电路实验》，吸取了许多专家和同仁的宝贵经验，在此向他们深表谢意。

由于电子技术和计算机技术发展迅速，作者学识有限，书中误漏之处难免，望广大读者批评指正。

作者

第一部分 基础知识

电子技术的飞速发展对元器件的要求日益提高。为了顺应时代的潮流，使学生更好地理解和掌握电子元器件的特点及应用，本实验教材结合理论课知识内容，分别详细阐述了线性电子电路实验中常用电子元器件的种类、主要参数、性能特点等。

实验过程中由于受测量仪器仪表的偏差及人为因素的影响，实验数据会与理论数据存在一定的偏差，即实验数据总存在一些误差。为了正确评价实验结果，本教材将介绍实验数据计数单位以及误差的基本概念和估算方法。

第1章 常用电子元器件介绍

电子元器件是构成电子电路的基础，在实验或者各类电子产品制作中要使用许多不同的电子元件。对元器件了解的程度将直接影响到实验方案的确定、元器件的选用以及组装调试的顺利进行。为使实验者学会正确地识别和选用元器件，本教材选编了部分常用的电子元器件的种类、命名方法、性能特点、主要参数、选用方法和使用常识等。

随着电子技术的不断发展，各种新型电子元器件层出不穷，其应用也越来越广泛。使用者只有经常查阅近期有关资料，走访电子元器件生产厂家和销售商店，才能及时熟悉最新器件，不断丰富自己的电子元器件知识。

1.1 电阻器

1.1.1 电阻器的作用及分类

1.电阻器的作用

电阻器是电子电路中应用最多的电子元件之一，在电路中用做负载电阻、限流电阻、分流器、分压器等；它与电容器配合使用可作为滤波器；在电源电路中作为去耦电阻、稳压电源中的取样电阻及确定晶体管工作点的偏置电阻等。

2.电阻器的分类

电阻器的种类繁多，分类方法也各不相同。根据电阻器的工作特性及在电路中的作用来区分，可分为固定电阻器、可变电阻器（电位器）和敏感电阻器等。

按电阻器结构形状和材料的不同，可分为线绕电阻器和非线绕电阻器。其中，线绕电阻器有通用线绕电阻器、精密线绕电阻器、功率型线绕电阻器和高频线绕电阻器；非线绕电阻器有碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、合成碳膜电阻器、棒状电阻器、管状电阻器、片状电阻器、钮扣状电阻器、金属玻璃釉电阻器、有机合成实芯电阻器和无机合成实芯电阻器等。按电阻器用途的不同，可分为通用型电阻器、高阻型电阻器、高压型电阻器和高频无感型电阻器。按电阻器引出线的不同，可分为轴向引线电阻器、径向引线电阻器、同向引线电阻器和无引线电阻器等。

此外，还有一类特殊用途的敏感电阻器，例如，光敏电阻器、热敏电阻器、压敏电阻器、湿敏电阻器、气敏电阻器、力敏电阻器、磁敏电阻器以及具有双重功能的熔断电阻器等。

1.1.2 电阻器的图形符号及型号命名方法

1.电阻器的图形符号

常见电阻器的图形符号如图1.1所示，其中图1.1（a）是电阻器的基本图形符号；图1.1（b）是可调电阻器图形符号；图1.1（c）和图1.1（d）分别是压敏电阻器和光敏电阻器图形符号；图1.1（e）是带滑动触点的滑动电阻器图形符号；图1.1（f）是带固定抽头的电阻器图形符号；图1.1（g）、图1.1（h）是功率电阻器符号等。电阻器功率图形符号如图1.2所示，该图形符号表明了电阻器功率的大小。如1/8W、1/4W、1/2W、1W、2W、3W、5W、10W等。功率大于10W和小于1/8W的电阻器，可以用数字及单位直接标志在电阻器上。

图1.1 常见电阻器的图形符号

图1.2 电阻器功率图形符号

2.电阻器的型号命名方法

根据国家标准 GB2470—1981《电子设备用电阻器、电容器型号命名方法》的规定，电阻器的型号命名方法如表 1.1 所示，其型号命名主要由以下 4 部分组成：第 1 部分为主称，用字母表示，如 R 表示电阻器；第 2 部分为材料，用字母表示；第 3 部分为特征分类，一般用数字表示，个别类型用字母表示；第 4 部分为序号，用数字表示，以区别外形尺寸和性能指标等。如图1.3所示为RJ71型精密金属膜电阻器的命名示例。

图1.3 电阻器的型号命名示例

1.1.3 电阻器的主要性能参数

1.标称阻值及允许偏差

根据国家标准GB2471《电阻器标称阻值系列》的规定，常用的电阻器标称值系列如 表1.2所示。E24、E12和E6系列也适用于电位器和电容器。电阻器的标称值，即将表中数值再乘以10ⁿ（n为整数），如2.2标称值可有2.2Ω、22Ω、220Ω、2.2kΩ、22kΩ、220kΩ等值。电阻器的实际阻值与标称阻值往往不相符，总是有一定的偏差的。两者间的偏差允许范围称为允许偏差。电阻器的允许偏差是指电阻器的实际阻值对于标称阻值所允许的最大偏差范围，它标志着电阻器的阻值精度。通常电阻器的阻值精度计算公式如下：

式中，R为电阻器的实际阻值，R_R为电阻器的标称阻值，δ为电阻器的允许偏差。

表1.1 电阻器型号命名方法

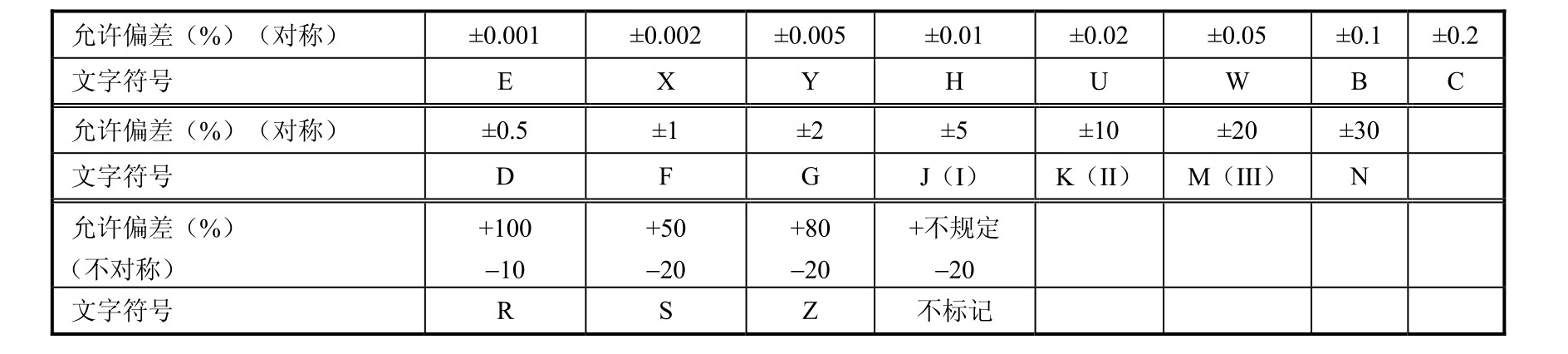

普通电阻器按偏差大小，可分3个等级：允许偏差为±5%的称为I级，允许偏差为±10%的称为II级，允许偏差为±20%的称为III级。精密电阻器的偏差等级有±0.05%、±0.1%、±0.5%、±1%、±2%等。表示电阻单位的文字符号如表1.3所示。表示允许偏差的文字符号如表1.4所示，若电阻体上没有印偏差等级，则表示允许偏差为±20%。标志电阻器的阻值和允许偏差的方法有两种：一是直标法；二是色标法。

表1.2 常用的电阻器标称值系列

表1.3 表示电阻单位的文字符号

表1.4 表示允许偏差的文字符号

（1）直标法

直标法是将电阻器的类别、标称阻值、允许偏差、额定功率和其他主要参数的数值等直接标志在电阻体上，该标法实际上有3种标志形式。

① 用阿拉伯数字和单位符号在电阻器表面标出阻值，其允许偏差直接用百分数表示。

② 用阿拉伯数字和文字符号的有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。如电阻器上标志符号2R2表示2.2Ω；R33表示0.33Ω；6k8C表示6.8kΩ±0.2%等。

③ 电阻器上用3位数码表示标称值的标志方法。这种形式多用于片状电阻器。数码从左到右，第一、二位为有效值，第三位为乘数，即零的个数，单位为Ω。偏差通常采用文字符号表示。如标志符号为200，表示20Ω；标志符号为512，表示5.1kΩ等。

（2）色标法

色标法是将电阻器的类别及主要技术参数的数值用不同颜色的色环或色点标注在电阻体上的标志方法。色标电阻（色环电阻）器可分为三色环、四色环、五色环共3种标法。三色环电阻器的色环表示标称电阻值（允许偏差均为±20%）。例如，色环为绿黑红，表示50×10²=5.0kΩ±20%的电阻器。四色环电阻器的色环表示标称值（两位有效数字）及精度。例如，色环为黄紫橙金，表示47×10³=47kΩ±5%的电阻器。五色环电阻器的色环表示标称值（3位有效数字）及精度。例如，色环为红紫绿黄棕，表示275×10⁴=2.75 MΩ±1%的电阻器。

一般四色环和五色环电阻器表示允许偏差色环的特点是该环离其他环的距离较远。该距离较标准的表示应是表示应是其他色环间距的1.5～2倍。各色环颜色所代表的含义如表1.5所示，色环法表示的电阻值单位一律是欧姆。

表1.5 色环颜色所代表的含义

电阻器色标示例如图1.4所示，其中图1.4（a）为四环道72 kΩ±5%的一般电阻，图1.4（b）为五环道5.72 kΩ±0.5%的精密电阻。

图1.4 电阻器色标示例

2.额定功率

电阻器的额定功率指电阻器在环境温度为-55℃～+70℃，大气压强为101kPa条件下，连续承受直流或交流负荷时所允许的最大消耗功率。选用电阻器时，根据其额定功率和环境温度的不同，应当留有不同的余量，电路中电阻器消耗的实际功率必须小于其额定功率，一般要选用等于实际承受功率的1.5～2倍，才能保证电阻耐用可靠，否则电阻器的阻值及其他性能将会发生改变，甚至发热烧毁。

电阻器的额定功率采用标准化的额定功率系列值：线绕电阻器系列为3W、4W、8W、10W、16W、25W、40W、50W、75W、100W、150W、250W、500W；非线绕电阻器系列为0.05W、0.125W、0.25W、0.5W、1W、2W、5W。电阻器功率图形符号如图1.2所示，如果电阻器功率大于10W或小于1/8W，可以用数字和单位直接在电阻器上标志。另外，可根据电阻体积大小来判断其功率大小，电阻器外形尺寸与额定功率的关系如 表1.6所示。

表1.6 电阻器外形尺寸与额定功率的关系

3.最大工作电压

电阻器长期工作不发生过热或电击穿损坏等现象的电压称为电阻器的最大工作电压。当电压过高超过最大工作电压时，电阻器将会发生极间击穿，使电阻变值或损坏而不能使用。一般来说，额定功率大的电阻，它的耐压较高。例如，1/8W的碳膜电阻器的最大工作电压为150V，而1/4W的碳膜电阻器的最大工作电压为250V。同功率的金属膜电阻器的最大工作电压要比碳膜的高一些，例如，1/8W的金属膜电阻器的最大工作电压约为200V。

4.温度系数

温度系数是指温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之，为负温度系数。

5.老化系数

老化系数是指电阻器长期负载于额定耗散功率后，电阻阻值的相对变化的百分数。老化系数表征电阻寿命的长短。

6.高频特性

当电阻器在高频条件下使用时，应考虑引线电感和分布电容的影响。

1.1.4 电位器

1.电位器的作用

可变式电阻器一般称为电位器，由一个电阻体和一个转动或滑动系统组成，是一种阻值连续可调的电阻器，它靠电阻器内一个活动触点（电刷）在电阻体上滑动，可以获得与转角（旋转式电位器）或位移（直滑式电位器）成一定关系的电阻值。在家用电器和其他电子设备电路中，电位器的作用是分压、分流和作为变阻器；在晶体管收音机、CD唱机、VCD机中，常用电位器阻值的变化来控制音量的大小，并有的兼作开关使用。

2.电位器的分类

电位器的种类十分繁多，分类的方法也不同。按线绕方式或电阻体的材料分，可分为线绕电位器和非线绕电位器。按接触方式分，可分为接触式电位器和非接触式电位器。按结构特点分，又可分为单联、双联、多联电位器；单圈、多圈、开关电位器；锁紧、非锁紧电位器等。按调节方式分，可分为旋转式电位器和直滑式电位器、一般调节和精密多圈调节等多种类型。

3.电位器的主要技术指标

（1）电位器的额定功率是指电位器的两个固定端上允许耗散的最大功率，使用中应注意额定功率不等于中心抽头与固定端的功率。

（2）其标称阻值系列与电阻的系列类似。允许偏差等级根据不同精度等级，可允许±20%、±10%、±5%、±2%、±1%的偏差。精密电位器的精度可达±0.1%。

（3）电位器的阻值变化规律是指其阻值与滑动接触点旋转角度或滑动行程之间的关系，这种变化关系可以是任何函数形式，常用的有直线式、对数式和反转对数式（指数式）。

在使用中，直线式电位器适合于作分压器；反转对数式（指数式）电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。维修时若找不到同类品，可用直线式代替，但不宜用对数式代替。对数式电位器只适合于作音调控制等。

1.1.5 电阻器的选用及使用注意事项

（1）主要参数必须满足，优先选用通用型电阻器和标准系列的电阻器。选用电位器时，还应注意尺寸大小和旋转轴柄的长短、轴端式样，以及轴上是否需要锁紧装置等。

（2）在高频电路中，应选用分布参数小的电阻器；在高增益前置放大电路中，应选用噪声电动势小的电阻器。

（3）电阻器的引线不要从根部弯曲，否则容易将引线折断。在高压电路中，应注意电阻器的最大工作电压，以防电阻器内产生电弧，致使电阻器击穿或烧毁。

（4）使用前，必须进行检测。应先检查一下外观有无损坏、引线是否生锈、端帽是否松动，然后再用万用表复查一下，其阻值是否与标称值相符。电位器轴应转动灵活，松紧适当，且无机械杂音，检查开关是否灵活，开关通、断时“喀哒”声是否清脆。在用万用表测量固定端对活动触点间的电阻值时，若缓慢旋转转轴，表针应平稳移动，不应有跳跃现象。

（5）电阻器出现故障需要更换时，最好用同类型、同规格、同阻值的电阻器。如果无合适阻值和功率的电阻，代换方法：额定功率大的可以代换额定功率小的，精度高的可以代换精度低的，金属膜电阻器可以代换同阻值、同功率的碳膜电阻器；半可调电阻器可代换固定电阻器。电位器代换时，还应注意电位器的轴长及轴端形状能与原旋钮配合，其体积大小、外形和阻值范围应同原电位器相近。

1.2 电容器

电容器作为基本元件在电子线路中起着重要作用，在传统的应用中，电容器主要用做调谐、交流信号的旁路、交直流电路的交流耦合、电源滤波、隔直以及小信号中的振荡、延时等。电容器通常叫做电容。电容的种类很多，按结构形式来分，有一般电容器、极性电容器（别名：电解电容）、可调电容器、预调电容器等。在电路中，电容的符号如图1.5所示。

图1.5 电容的符号

1.2.1 电容器的型号命名和标志方法

1.电容器的型号命名方法

电容器的型号一般由以下 4 部分组成：第 1 部分用一个字母表示产品主称代号，电容器代号用字母C表示；第2部分为电容器介质材料代号，其电容器介质材料代号字母所表示的意义如表 1.7 所示；第 3 部分为类别代号，一般用数字表示分类，个别类型用字母表示，电容器分类部分数字或字母所表示的意义如表 1.8 所示；第 4 部分用阿拉伯数字表示序号，对主称、介质材料相同，仅尺寸、性能指标略有不同，但基本不影响互换使用的产品，给予同一序号；若尺寸、性能指标的差别明显，影响互换使用时，则在序号后面用大写字母作为区别代号。如图1.6所示为铝电解电容器型号命名示例。

图1.6 铝电解电容器型号命名示例

表1.7 电容器介质材料代号字母所表示的意义

表1.8 电容器分类部分数字或字母所表示的意义

2.电容器的标志方法

（1）直标法

容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法），1法拉=10⁶微法=10⁹纳法=10¹²皮法。

① 直接用数字和字母结合标志：如100nF用100n标志，33μF用33μ标志，3300pF用3300p标志等。

② 用文字、数字符号的有规律组合来标志：如5.1pF用5p1标志，3.3μF用3μ3标志等。另外，也有用3位数字直接标志的，其中第一、第二位数为容量的有效数字，第三位为倍数，表示有效数字后边零的个数，电容量单位为pF，即数码表示法。例如，333表示33×10³pF，为0.033μF，101表示100pF等。

（2）色标法

电容器的色标法原则上与电阻器的色标法相同，标志颜色符号所代表的数字可参阅表1.5，其单位为pF。

偏差的标志方法一般有3种：一是将允许偏差直接标在电容器上；二是将罗马数字“I”、“Ⅱ”、“III”标在电容器上，分别表示±5%、±10%、±20%这3个偏差等级；三是用英文字母表示偏差等级，如用J、K、M和N分别表示±5%、±10%、±20%和±30%的偏差，用D、F、G分别表示±0.5%、±1%、±2%的偏差，而用R、S和Z分别表示的偏差。例如，标有224k字样的电容器，其标称容量为22×10⁴pF，其允许偏差为±10%。

电容器的偏差除按上述方法标志外，也有采用色标法来标志的，原则上与电阻器色标法相同，标志颜色符号所代表的数字可参阅表1.5。

在电路图中电容单位的标注规则：通常在容量小于10 000pF时，用pF做单位，大于10 000pF时，用μF做单位。为了简便起见，大于100pF而小于1μF的电容常常不注单位。没有小数点的，它的单位是pF，有小数点的，它的单位是μF。例如，3300就是3300pF，0.1就是0.1μF等。

1.2.2 电容器的主要技术指标和结构与特点

1.电容器的主要技术指标

（1）标称容量和允许偏差

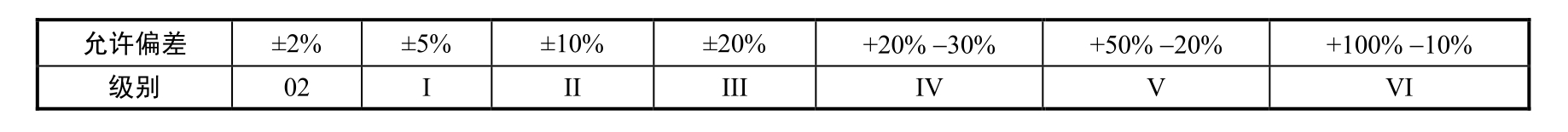

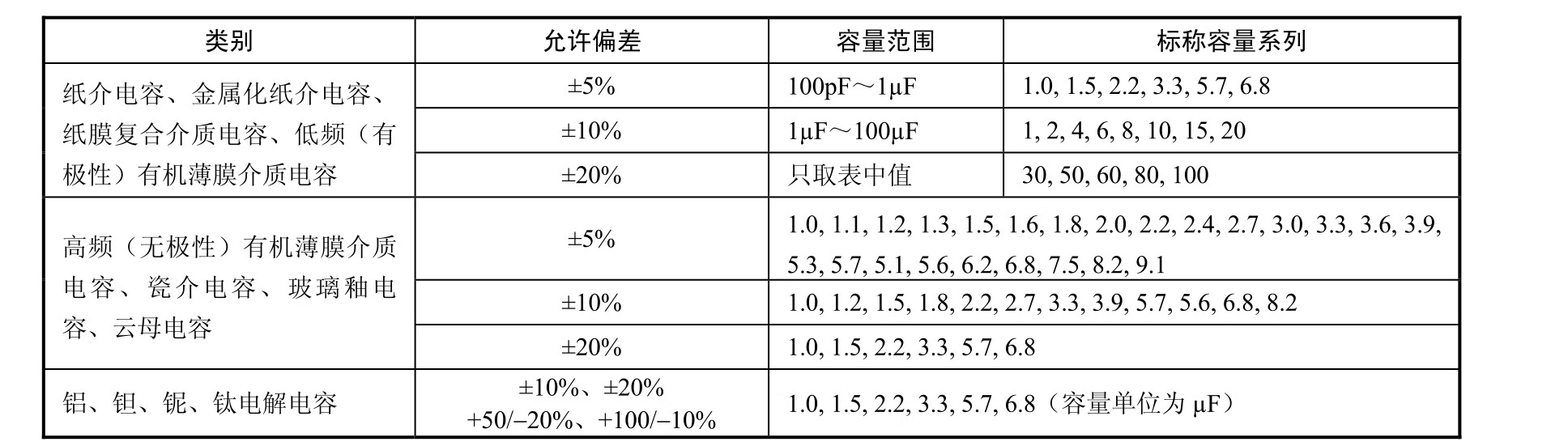

电容器上标有的电容量是电容器的标称容量，其标称容量和它的实际容量会有偏差。常用固定电容的标称容量系列如表1.9所示，常用固定电容允许偏差的等级如表1.10所示。

（2）电容的耐压

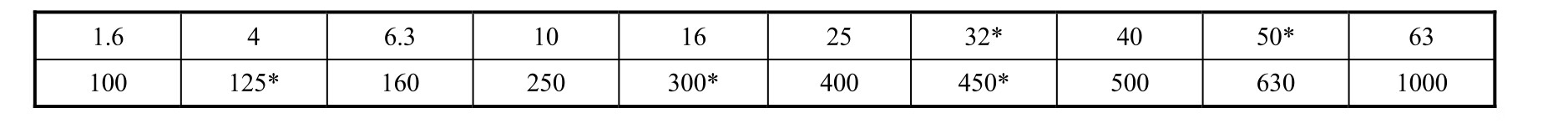

电容长期可靠地工作所能承受的最大直流电压就是电容的耐压，也叫做电容的直流工作电压。在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。表1.11所示为常用固定电容的直流工作电压系列。有*的数值只限电解电容用。

（3）电容的绝缘电阻

由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在 1000MΩ以上。电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。漏电电阻越小，漏电越严重。电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。因此，漏电电阻越大越好。

表1.9 常用固定电容的标称容量系列

表1.10 常用固定电容允许偏差的等级

表1.11 常用固定电容的直流工作电压系列（单位：V）

2.常用电容器的结构与特点

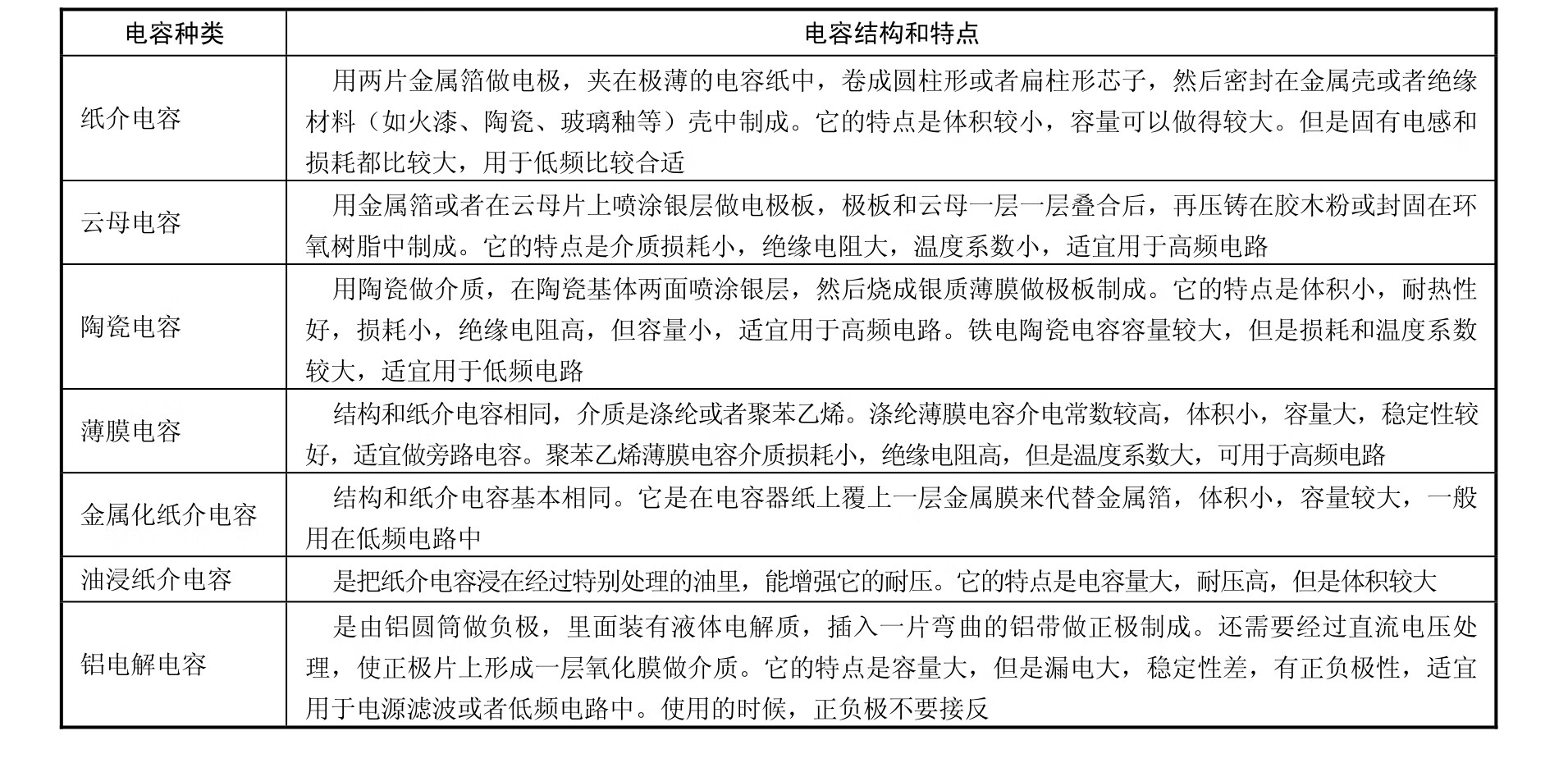

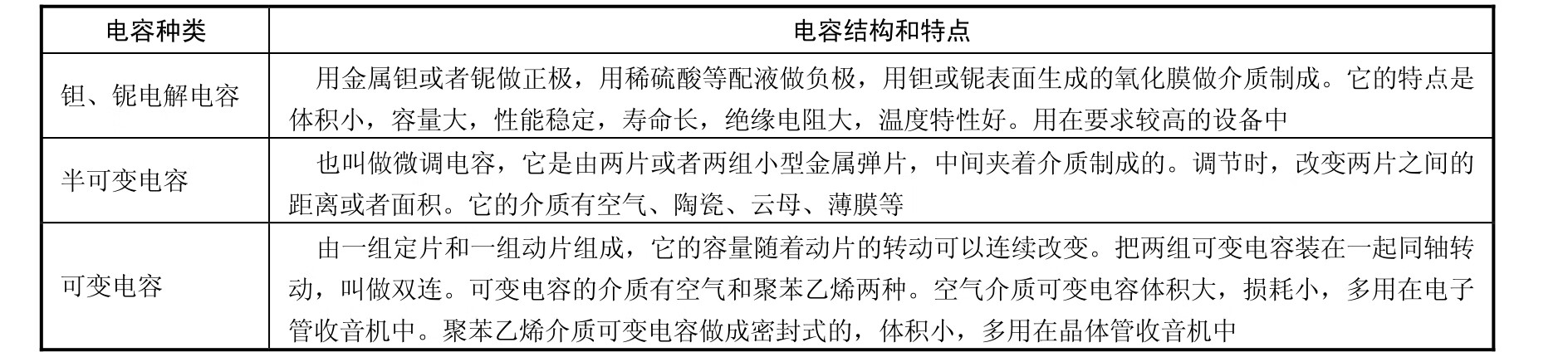

常用电容按介质区分，有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容和电解电容等。表1.12所示为几种常用电容的结构和特点。

表1.12 几种常用电容的结构和特点

续表

1.2.3 电容器的使用

1.电容器的选择

（1）根据电子设备对电容器主要参数的要求选择电容器

① 容量及精度的选择。电容器容量的数值必须按规定的标称值来选择，需要注意的是，不同类型的电容器，其标称值系列的分布规律是不同的。电容器的偏差等级有多种，但除振荡、延时、选频等网络对电容精度要求较高外，大多数情况下对电容的精度要求并不高。如低频耦合、去耦、电源滤波等电路中，其电容选±5%、±10%、±20%、±30%的偏差等级都可以。

② 耐压值的选择。为保证电容器的正常工作，被选用的电容器的耐压值不仅要大于其实际工作电压，而且还要留有足够的余地，一般选耐压值为实际工作电压的两倍以上。在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。

③ 优先选用绝缘电阻大、介质损耗小、漏电流小的电容器。

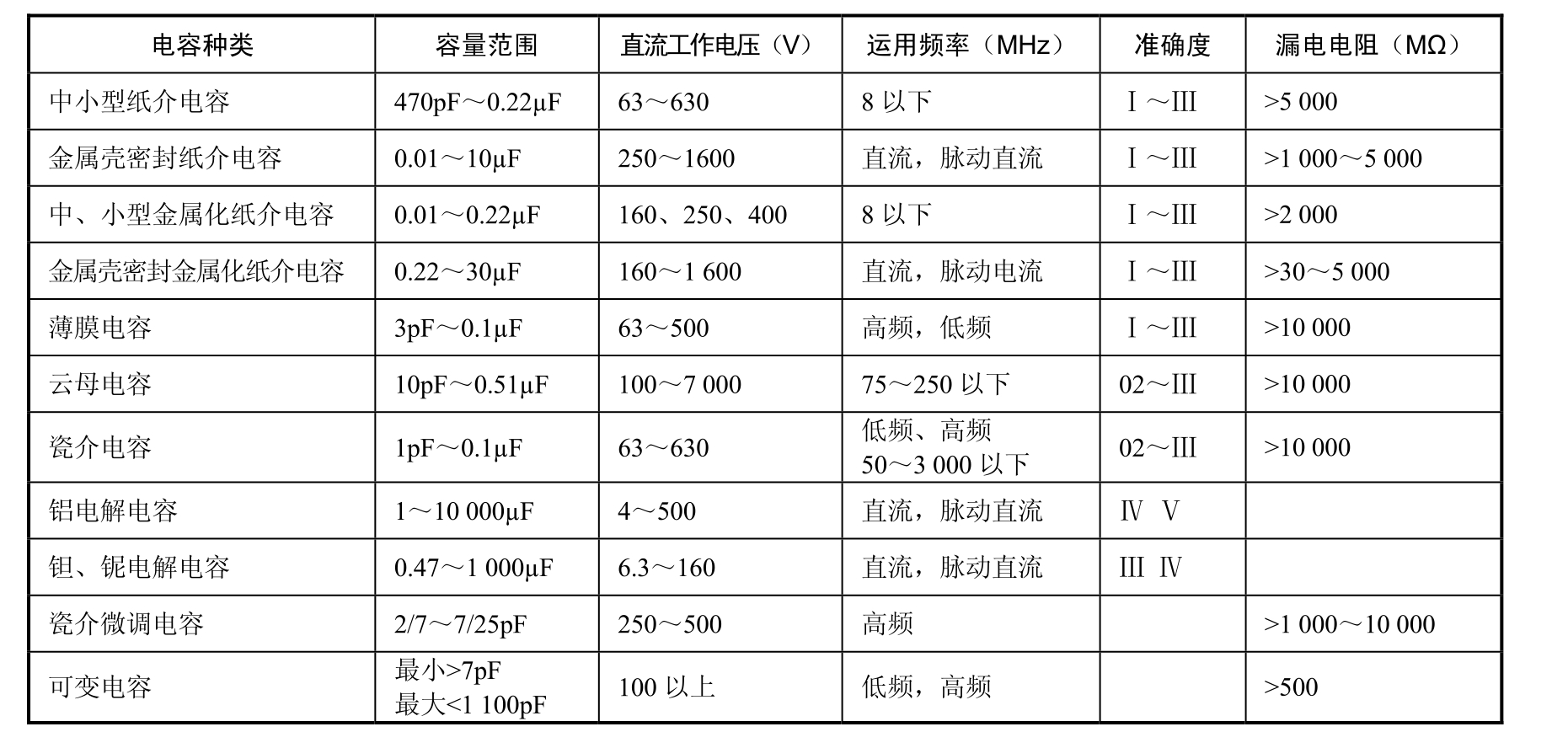

表1.13所示为常用电容的几项特性。

表1.13 常用电容的几项特性

（2）根据电路应用的性质选择对应介质的电容

在低频耦合、旁路电路中可选用纸介电容和电解电容；在电源滤波、去耦等电路中可选用电解电容；谐振回路可选用云母电容、高频陶瓷电容；隔直流可选用纸介、涤纶、云母、电解、陶瓷等电容；在中频电路中可选用金属化纸介和有机薄膜电容；在高频电路中，应选用CC型瓷介电容和云母电容；在调谐电路中可选用小型密封可变电容、空气介质电容等。

2.使用电容器的注意事项

（1）电容器在使用前必须进行检测。应先进行外观检查，电容器引线是否折断，表面有无损伤，型号、规格是否符合要求；然后用万用表检测电容器是否击穿、短路或漏电流是否过大。

（2）使用电解电容器时，还要注意正负极不要接反，当极性接反时，可能因电解液的反向极化导致电解电容器的爆裂。另外还需注意，电解电容器只能工作在直流或脉动直流电路中，安装时还应注意远离发热组件。

（3）电容器的引线不要从根部弯曲，焊接时间要适当，不要使电容器长期受热，以免引起其性能变化甚至损坏。

3.电容器的检测

（1）固定电容器的检测

① 检测10pF以下的小电容，因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性地检查其是否有漏电、内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值（指针向右摆动）为零，则说明电容漏电损坏或内部击穿。

② 检测10pF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡，两只三极管的β值均为100以上，且穿透电流要小，可选用3DG6等型号硅三极管组成复合管。万用表的红表笔和黑表笔分别与复合管的发射极E和集电极C相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触两点，才能明显地看到万用表指针的摆动。

③ 对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。

（2）电解电容器的检测

① 因为电解电容的容量较一般固定电容大得多，所以在测量时，应针对不同容量选用合适

....
