版权信息

书名：新编电视机原理与维修项目教程（第2版）

作者：方立鹤　刘崑　潘昌义

ISBN：9787121235238

版权所有 · 侵权必究

前言

目前，我国正处在从模拟电视向数字电视全面过渡的新时期。为适应当前家电产品的发展，本书根据我国劳动和社会保障部2003年重新颁布的《家用电子产品职业技能鉴定国家标准》中相关要求编写，融入了当前新的电视机产品，如液晶电视机、等离子电视机、数字电视机顶盒、高清晰度电视机、3D立体电视机等。

本课程是中等职业学校电类专业——家电维修专门化方向的必修课，也是电类其他专业的选修课。通过本课程的学习，使学生掌握家用电子产品维修工（中级）电视机维修技能与生产技能，能看懂简单的信号流程图，熟悉集成电路内部功能，识读复杂的电路原理图，掌握电路中主要器件的作用与功能，达到国家职业技能标准《家用电子产品维修工》中级工水平。本书可作为五年制高职前期职业技能培训教材。

本书较全面系统地介绍了电视机原理与维修，其主要内容融合了电视基础理论知识、黑白电视机、彩色电视机、液晶平板电视机、等离子平板电视机、数字电视机顶盒及电视新技术等方面的基本内容，主要讲授彩色电视机、液晶平板电视机、等离子平板电视机、数字电视机顶盒的工作原理、主要参数的检测与维修技术，内容涵盖中职电类专业家电维修。

电视机的原理部分力求简明易懂，维修内容力求与行业标准一致。对学生在了解和理解彩色电视机原理的基础上培养其观察故障现象、分析故障原因、测量和检修故障的能力，重点培养动手能力强的技能型人才。

全书设两个单元，共分12个项目。第一单元为模拟彩色电视机，有8个项目，第二单元为数字彩色电视机，有4个项目。本书按项目（模块）编写，通过问题导读来驱动教学，通过技师引领（维修）、知识链接、知识拓展等来丰富学生的感性知识，通过学生拆装、维修的技能训练，教师的指导，学生的自学去充分体现理实一体化教学与学生的自主性学习、研究性学习的新理念。本书将新的维修技术与实际紧密联系，项目教材特征明显，既便于学生自学，也便于教师授课。

本书在编写时，力求通俗易懂，深入浅出，精简了理论论证与推导过程，建议课时为120学时，其中理实一体教学72课时、技能训练48课时。教学安排可参照下表，具体课题的课时数以课程内容的重要性和容量来确定。

教学时间安排表

续表

我国家电维修行业已推行等级考核和持证上岗的制度，各大家电企业在招聘售后服务维修人员时要求具备相应资格方可就业，以规范家电维修行业，提高从业人员的技术水平。

为此，我们尽可能地把相关的知识点包含在教科书中，并在每个维修项目上选登一些维修和理论范例，供学生熟悉理论知识及检验自己的水平；同时借助多媒体演示了很多用语言和文字难以表达的技能、技巧，如设备的拆装，单元电路和零部件的检测，整机和电路故障的判别、维修调整、调试方法及工具的使用等，帮助学生快速提高实际操作技能。

本书由方立鹤、刘崑、潘昌义担任主编。在本书编写过程中，还组织了一批长期从事电视机生产和维修第一线有经验的技术人员和技师参与，他们是熊猫电子集团公司电视事业部王建良、南京夏普公司陈程、南京LG同创公司李和玲。同时，熊猫电子集团公司培训处李耀荣副教授对本书的编写提供了大量的帮助，特此表示感谢。

由于编者水平有限，时间紧迫，书中难免存在一些缺点和错误，敬请广大读者批评指正。

编者

2014年2月

第一单元 模拟彩色电视机

接收和解调模拟信号的彩色电视机称为模拟彩色电视机。

模拟彩色电视机可以接收电视发射台发射的PAL制、NTSC制、SECAM制模拟制式的彩色电视信号，通过模拟彩色电视机内部电路处理，还原出活动图像和声音。

模拟彩色电视系统经历了50多年的发展历史，图像质量与伴音效果均技术成熟。但是，随着科学技术的不断发展，人们对视听产品质量的追求日益增高，模拟彩色电视机仍存在着清晰度不高，行间闪烁现象，垂直边缘锯齿化，PAL制爬行现象等不足之处。

虽然模拟彩色电视机还有些彩电原理性造成的问题，但模拟彩色电视的技术成熟，性能稳定，价格低廉，老百姓已经接受模拟彩色电视机。再加上目前播放的模拟彩色电视信号覆盖全国，遍布城乡，因此模拟彩色电视还不会退出市场。

本单元综合教学目标

（1）通过本单元的教学，全面了解模拟彩色电视机的信号传输的基本原理。

（2）熟悉模拟彩色电视机的整机结构和各单元电路的功能。

（3）了解各单元电路的组成框图和信号流程。

（4）学会用万用表、示波器、信号源等仪器测量相关电路的电阻、电压、电流、波形、频率等电参数及工作状态。

（5）掌握彩色电视机故障分析与检修方法。

岗位技能综合职业素质要求

通过学生拆装彩色电视机、电路检测、故障分析、实践维修的技能训练，在教师的细心指导下，结合学生的自学，形成自主性学习、研究性学习的新理念。

1.理论方面

学生应具有较强的计算与分析能力，同时推理和故障分析能力也得以提高。

2.技能方面

学生的形体感与空间感增强，手指和手臂动作灵活，协调性完好。

项目1 彩色电视机维修入门

教学要求

（1）了解彩色电视机信号传输的基本原理及制式类型。

（2）熟悉彩色电视机的整机结构和各单元电路功能。

（3）学会使用万用表的检测集成电路各功能引脚对地电压与电阻。

（4）了解集成电路的构成框图和信号变换过程等工作原理。

（5）掌握彩色电视机故障分析和检修常用方法与要领。

（6）熟悉彩色电视机故障检修的注意事项。

任务1.1 彩色电视机基本原理

问题导读一

技师引领一

客户赵先生：“我的熊猫C54L1彩色电视机开机后，没有图像，没有声音，屏幕也不亮，调节亮度与音量按钮，没有任何反应。”

严技师检测电视机插座电源，确定正常后，观察熊猫C54L1彩色电视机故障现象后，分析道：这种“三无”（无光栅、无图像、无伴音）故障的原因，主要是开关电源无输出，可能发生在电源整流输入回路，也可能是开关电源未起振。

严技师维修

维修步骤如下：

（1）拆下彩电后盖，移出主板，检查电源整流电路中二极管、电容等元器件有无烧蚀、崩裂、鼓爆等现象，熔丝管有无熔断。经查以上各元件无明显变化。

（2）用万用表直流电压挡检查电源滤波电容C706正负极是否有约280V直流电压，这可区分是整流输入回路故障还是开关电源未起振故障。若有则说明开关电源未起振，若没有则整流输入回路存在故障。经查输入电压正常。

（3）检查开关电源有无115V电压输出。经查没有电压输出，说明开关电源的确未起振。

（4）断开电源，检测电源模块 IC701（IX0689CE）的⑫、⑬、⑮脚之间的正、反向电阻，其内部为电源开关管。若电阻几乎为零，则说明开关管已击穿。经检查，三脚间正反向电阻正常（阻值见表1-1），进一步检查电源启动电阻R706和启动电容C735，经查R706断路。

（5）更换同型号电阻R706后，装后主板，开机试用，故障排除，彩电恢复正常工作。

表1-1 电源模块IC701（IX0689CE）各引脚在路电压、电阻值（R×1kΩ挡）

技师引领二

客户李先生：您好，严技师，我的这台飞跃54C2YZ彩电最近开机后，出来的只有黑白图像，怎么调颜色都不能出现彩色图像，这到底是什么原因导致的呢?

严技师：这种故障原因的确有些复杂，主要以色处理电路的故障为主；有时，图像中放的增益不足，也会导致图像无色彩。不过你放心，我一定会把它修好。

严技师维修：将一只阻值为10～20kΩ的电阻并接在TA7698AP的⑫脚与②脚之间，使消色放大电路与识别电路无输出，人为打开色度通道。若有正常彩色出现，说明TA7698AP的⑫脚外接滤波电容C810损坏或TA7698AP内部消色电路有故障；若仍无彩色，则表明TA7698AP⑤脚无色度信号输入或TA7698AP内部色度放大电路有故障，或者副载波恢复电路停振。接上电阻后，彩色恢复。更换滤波电容C810后，故障排除，彩色恢复正常。

技能训练一 用万用表测TA7680AP各引脚电压与电阻值

器材：万用表1只/人，集成电路TA7680AP 1只/人，TA7680AP与TA7698AP机芯的电视机8台。

目的：学习用万用表测TA7680AP各引脚不在路对地电阻值和正常工作时的电压值，为学习TA两片机的检测与维修做准备。

检测步骤：

（1）将万用表调至欧姆挡，用万用表的黑、红表笔测集成电路TA7680AP各引脚对于4或12脚的阻值，对照值见表1-2。

（2）将万用表调至直流电压挡，用万用表的表笔测电视机电路中集成电路TA7680AP各引脚对地电压，对照值见表1-2。

技能训练二 用万用表测TA7698AP各引脚不在路对地电阻值

器材：万用表1只/人，集成电路TA7698AP 1只/人，TA7680AP与TA7698AP机芯的电视机若干台。

目的：学习用万用表测TA7698AP各引脚不在路对地电阻值和正常工作时的电压值，为学习TA两片机的检测与维修做准备。

检测步骤：

（1）将万用表调至欧姆挡，用万用表的黑、红表笔测集成电路TA7698AP各引脚对于11或31脚的阻值，对照值见表1-3。

（2）断开电源，将万用表调至欧姆挡，用万用表的表笔测电视机电路中集成电路TA7698AP各引脚在路阻值，对照值见表1-3。

（3）接通电源，将万用表调至直流电压挡，用万用表的表笔测电视机电路中集成电路TA7698AP各引脚对地电压，对照值见表1-3。

知识拓展 集成电路TA7680AP 与TA7698AP简介

一、图像/伴音中放集成电路TA7680AP简介

TA7680AP集成电路是东芝公司生产的图像/伴音中放集成电路。它包含中频放大电路、视频检波电路、视频放大电路、自动频率控制（AFT）电路、第二伴音中频放大电路、调频检波（同步鉴频器）电路、电子音量控制电路、音频前置放大电路、中高频放大自动增益控制（AGC）电路等。它与TA7698AP相组合，构成东芝两片机芯。

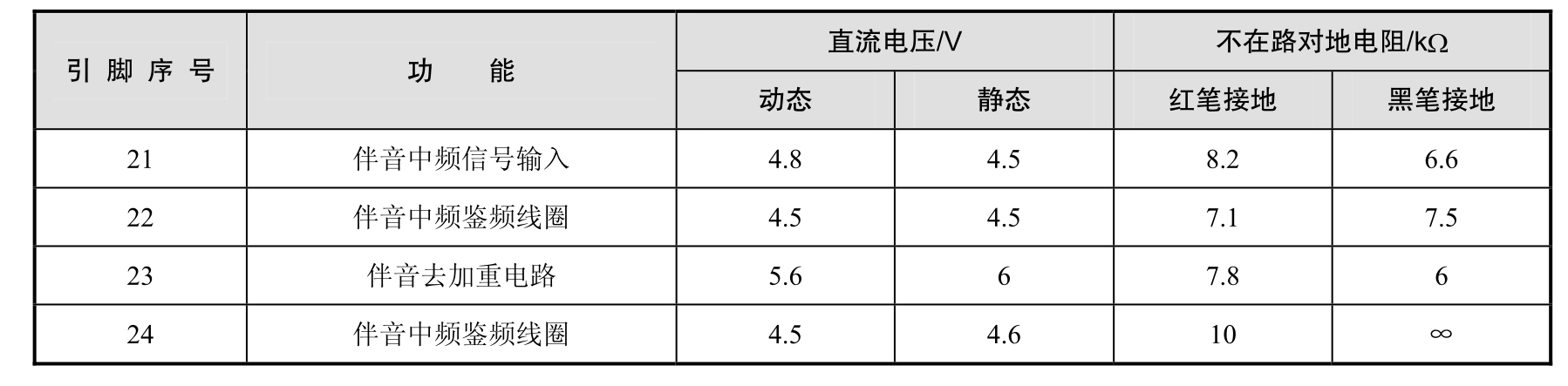

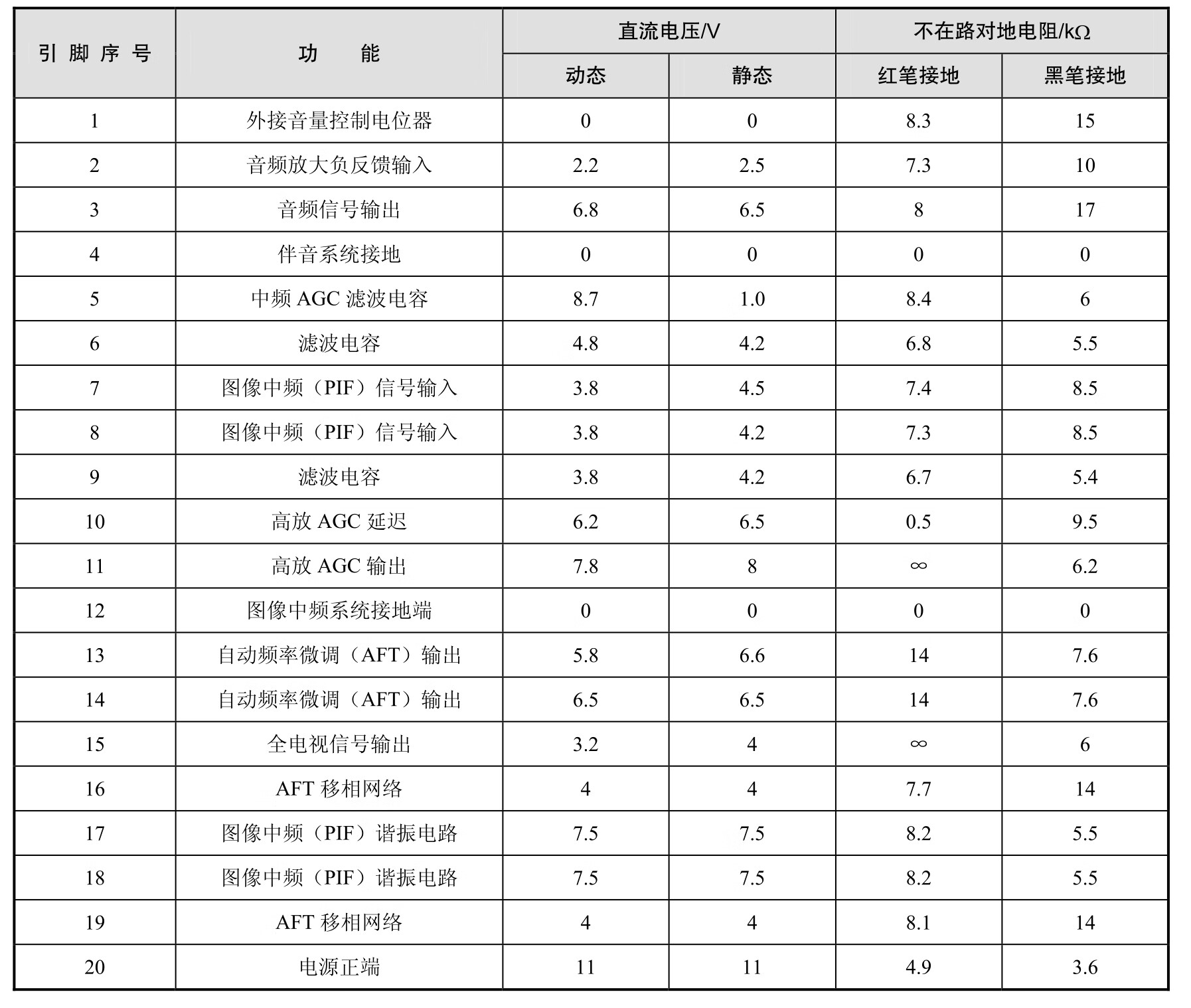

表1-2 TA7680AP各引脚功能、工作电压及不在路对地电阻参考值

续表

TA7680AP集成度高、功能较齐全、可靠性高、性能稳定、外接元件少、中频放大增益高频带宽信杂比高。其中频放大电路为三级直接耦合放大，增益幅度高；视频检波电路采用双差分同步检波器，灵敏度高，工作稳定；AGC检波电路采用峰值检波，控制中放电路增益；高放AGC电路输出反向高放AGC电压，适用于采用双栅场效应管的高频调谐器；AFT电路采用双差分鉴相电路，性能稳定，控制灵敏度高；伴音中放电路采用三级直接耦合差分放大电路；伴音检波采用双差分正交鉴频电路，外接元件少，灵敏度高；电子音量控制电路可以调节音量增益；音频前置放大电路采用负反馈输入，可减小失真，以外接不同的功率放大器。

TA7680AP内部结构原理图如图1-1所示，各引脚功能、工作电压（海信SR5407型）及不在路对地电阻参考值见表1-2。

图1-1 TA7680AP内部结构原理图

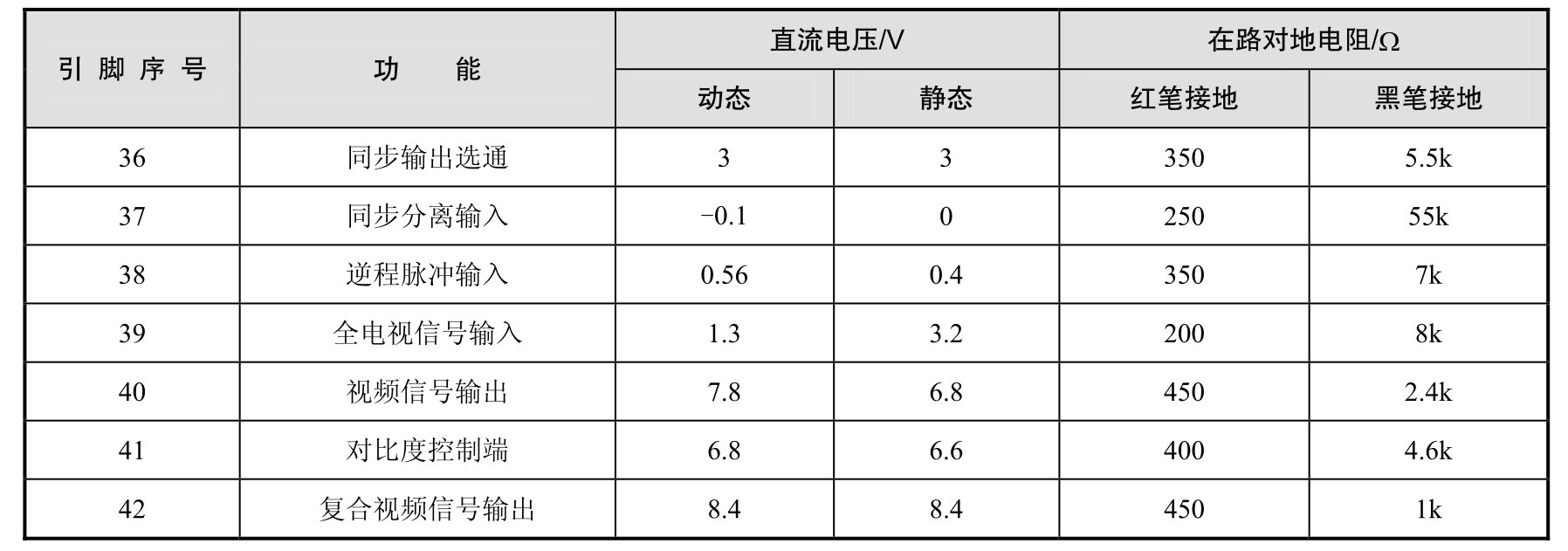

表1-3 TA7698AP各引脚功能及不在路对地电阻参考值

续表

二、彩色解码/行、场振荡集成电路TA7698AP简介

TA7698AP集成电路是东芝公司生产的视频/色度/行场扫描处理集成电路。它包含视频信号处理电路、PAL/NTSC制彩色解码电路、色差信号处理电路、亮度信号处理电路、对比度控制电路、行振荡、行AFC电路、场振荡、场推动电路和同步分离等电路。它与TA7680AP相组合，构成东芝两片机芯。

TA7698AP集成电路中，视频信号处理电路由对比度控制放大器、倒相放大器、黑电平钳位电路和视频放大电路等组成，色处理电路由色度带通放大器、自动色度控制（ACC）检测电路、色饱和度控制电路、色副载波压控振荡（VCO）电路、自动相位控制（APC）检测电路、消色电路、识别电路、PAL开关电路、PAL/NTSC制式开关电路、PAL/TNSC矩阵电路、R-Y与B-Y解调电路及G-Y矩阵电路等组成，同步分离与扫描电路由同步分离电路、色同步选通脉冲发生器、AFC、二倍行频振荡、分频电路、行预推动电路、X射线保护电路、场振荡电路、场锯齿波形成电路和场预推动电路等组成。

TA7698AP内部分别使用两组电源线和接地线，以避免各电路间相互干扰。8V电源由33脚引入，主要供给行振荡器、AFC和行推动电路；12V电源由2脚引入，主要供给同步分离电路、场扫描电路、色处理电路和视频信号处理电路。

TA7698AP内部结构原理图如图1-2所示，各引脚功能、工作电压及在路对地电阻参考值（海信SR5407）见表1-3。

知识链接一 彩色电视机基本原理

彩色电视是在黑白电视的基础上发展起来的，它不仅传送图像的亮度信息，还传送图像的颜色信息。要了解彩色电视的原理，首先应了解彩色的基本知识和人的视觉特性。

一、彩色与视觉特性

1.白光与彩色光

人们所能看到的光称为可见光，这些光的波长范围为380～780nm。我们看到的太阳光是白光，但如果让一束太阳光通过三棱镜透射到白纸上，你就会发现白纸上出现红、橙、黄、绿、青、蓝、紫七色光，这是因为太阳光是由这七种颜色构成的复色光。七色光的波长不相同，当光的波长从780nm向380nm逐渐变短，会按红、橙、黄、绿、青、蓝、紫的顺序依次变化。

图1-2 TA7698AP内部结构原理图

各种颜色的物体，其颜色的来源有两种：一种是光源发出的颜色，如红灯发出红光，绿灯发出绿光；另一种是不发光的物体，其反射或透射色光。如红花是其吸收了光中其他颜色的光而反射红光的缘故，绿叶是树叶反射光中的绿色而吸收了其他颜色的光，舞台上的灯光，发出的是白光，但若用不同颜色的玻璃纸挡住光源，就会得到与玻璃纸颜色相同的色光，这是因为只有这种光透射而导致的。

由于物体的颜色是由它发射或透射的光的颜色不同而产生的，因此物体的颜色必然也与照射的光源有光。例如红衣服在太阳光下是红色，拿到绿光下就变成了黑色。这是因为红色衣服能吸收其他颜色的光，而只能反射红光。

2.彩色三要素

任何一种颜色都可以用亮度、色调和色饱和度三个物理量来确定，它们称为彩色三要素。其中亮度用字母Y表示，色调与色饱和度合称色度，用字母F表示。

（1）亮度：是指彩色光作用于人眼时所引起的人眼视觉的明亮程度。它与光线的强弱和光线的波长有关。光线波长一定时，光线越强，亮度越亮；当光线强度一定时，不同波长的光给人眼的明亮感觉也不一样。在白天，波长为550nm左右的绿光给人眼的亮度感觉比其他色光要强得多，如图1-3所示。

图1-3 光强与波长关系图

（2）色调：表示彩色的颜色类别，即通常所说的红、橙、黄、绿、蓝、青、紫等。色调决定于彩色光的组成成分。

（3）色饱和度：表示颜色的深浅程度。对同一色调的彩色其饱和度越高，颜色越深。在某一色调的彩色光中掺入白光，会使其色饱和度下降，掺入的白光越多，彩色光的色饱和度就越低。

3.三基色原理

（1）混色效应：不同波长的光引起人眼的颜色感觉不同，即某一波长的光引起人眼的颜色感觉是一定的。例如，波长为540nm左右的光是绿光，波长为750nm左右的光是红光，但不同波长的光混合在一起，也会产生另一种或几种波长的颜色感觉。例如，将绿光和红光以适当比例混合，可以产生与单一波长的黄光相同的视觉效果；再例如，将红、绿、蓝三种光按一定比例混合后，可以得到白光，这种白光与由所有波长混合的太阳白光视觉效果一样。这种视觉现象称为混色效应，即：单色光可以用几种其他颜色的混合光来等效，几种颜色的混合光也可以用其他几种颜色的混合光来等效。

（2）三基色。

人们通过混色实验发现：只需要用三种特定的不同颜色的光，按一定的比例混合就能够合成自然界中的绝大部分彩色。例如，将红、绿、蓝三种单色光按不同的强度比例投射到白色屏幕的同一位置，可以在白色屏幕上看到各种不同的颜色，我们把具有这种特性的三种颜色称为三基色。彩色电视中使用的三基色就是红、绿、蓝三色。

人们通过进一步的研究，得出重要的三基色原理，它的主要内容是：

① 自然界中绝大部分彩色都可以分解为一定比例的三基色。反之，三基色按一定比例混合也可以得到自然界中的绝大部分彩色。

② 三基色混合而成的彩色，其亮度等于三种基色的亮度和。

③ 三基色的混合比例，决定了混合而成彩色的色调和色饱和度（色度）。

④ 三基色相互独立，即其中任一基色都不能用其他两种基色混合得到。

三基色原理简化了用电信号传送彩色的技术问题，只需要传送不同比例的三基色信号就可以重现自然界中的各种彩色，因此三基色原理是彩色电视的理论基础。

4.混色法

根据三基色原理，将三基色按不同的比例混合而获得彩色的方法叫混色法。

彩色电视使用的是相加混色法。相加混色法有空间相加混色法和时间相加混色法。

① 空间相加混色法：将三基色的光点同时投射在屏幕同一表面或相邻处（三个基色光点足够小，间距足够近），当人眼离它们一定距离时，就会看到三种基色光混合后的颜色。这种方法利用了人眼对空间细节分辨能力差的特点。

② 时间相加混色法：依次让三种基色光先后放在同一表面的同一点上，只要三个基色光点间隔的时间足够小，小于人眼视觉惰性的时间，人眼就会看到三种基色光混合后的颜色。这种方法利用了人眼对图像具有暂留时间的特点。

目前绝大多数彩电运用的是空间相加混色法。

利用混色法对三基色进行混色实验，得到如下混色关系（图1-4）：

红色+绿色+蓝色→白色 红色+绿色→黄色

红色+蓝色→紫色 绿色+蓝色→青色

黄色+蓝色→白色 青色+红色→白色

图1-4 相加混色图

紫色+绿色→白色 黄色+青色+紫色→白色

通常把青、紫、黄分别称为红、绿、蓝的补色。

5.亮度方程式

通过混色试验，若将三基色按一定比例混合得到100%的白光，则红光亮度占30%，绿光亮度占59%，蓝光亮度占11%。这可用如下方程式表示：

Y=0.30R+0.59G+0.11B

该式称为亮度方程式。在彩色电视中，三基光的亮度大小可用电压大小体现，三基色电压分别用U_R、U_G、U_B表示。则亮度方程式也可表示为

U_Y=0.30U_R+0.59U_G+0.11U_B

二、彩色电视信号的发送与接收

1.彩色电视信号的发送

彩色电视信号的发送过程如图1-5（a）所示。

图1-5 彩色电视机信号发送、接收过程图

彩色图像在发送端首先被分色光学系统分解为三基色画面，并投射到摄像管的靶面上，摄像管将它们转化为三基色电信号U_R、U_G、U_B，然后三基色电信号被送入编码矩阵电路，该矩阵电路将三基色电信号转换为一个亮度信号U_Y和两个色差信号U_R-Y、U_B-Y。U_Y只反映彩色图像的亮度信息，两个色差信号只反映彩色图像的色调和色饱和度信息。两色差信号经频带压缩后加至调制器，调制在副载波f_s上形成色度信号F，同时还产生使彩色同步的色同步信号F_b。亮度信号U_Y与同步消隐信号E_s混合后形成黑白全电视信号，再与色度信号F、色同步信号F_b混合，形成彩色全电视信号FBYS。

彩色全电视信号经高频调幅器处理后，调制到高频载波f_p上，再与调频的伴音信号混合，形成8MHz带宽的高频电视信号，由天线发射出去。

2.彩色电视信号的接收

彩色电视信号的接收过程如图1-5（b）所示。彩色电视机的天线接收到高频电视信号后，首先送入高频调谐器内，经过高频放大和变频处理后得到中频电视信号，再经中频放大电路放大和视频检波电路检波后，得到彩色全电视信号和第二伴音中频信号。第二伴音中频信号经伴音通道处理后还原出伴音，由喇叭发音。彩色全电视信号分别送至亮度通道、色处理电路和同步分离电路。亮度通道将彩色全电视信号中的亮度信号取出来并进行放大处理，再将亮度信号加至解码矩阵电路；色处理电路将彩色全电视信号中的色度与色同步信号取出来，并还原出两个色差信号U_R-Y、U_B-Y，也加至解码矩阵电路；同步分离电路将彩色全电视信号中的行、场复合同步脉冲取出来，经过处理后将行同步脉冲与场同步脉冲分开，并分别送入行，场扫描电路，以确保扫描电路的工作始终与发射器同步；解码矩阵电路将亮度信号U_Y、U_R-Y、U_B-Y还原成三基色电信号U_R、U_G、U_B，再经末级释放电路放大后加至彩色显像管三个阴极，从而重现彩色图像。

3.高频电视信号的组成

高频电视信号主要包括伴音信号和彩色全电视信号两部分。彩色电视信号中的全电视信号波形如图1-6所示。彩色全电视信号中又包含亮度信号、色度信号、色同步信号、行场复合同步信号和行场消隐信号等。

图1-6 彩色电视机信号中的全电视信号波形

（1）亮度信号：亮度信号是表示彩色图像亮暗信息的信号，其大小决定了电视图像的明亮程度。

（2）色度信号：色度信号是表示彩色图像色彩信息的信号，其大小决定了彩色图像色彩的浓淡。

（3）色同步信号：色同步信号是用以保证色度处理中副载波发生器的振荡频率和相位始终与发送端的副载波相同。

（4）复合同步信号：复合同步信号包括行、场同步信号，用以保证彩色电视接收机中的行、场扫描频率与发送端的行、场扫描频率相同。在遥控彩电中它也是搜索存台的主要信号。

（5）行、场消隐信号：当一行（或一场）电子束扫描结束后，在回到第二行（或第二场）开头的过程（也叫扫描逆程）中，利用行、场消隐信号以使电子束不扫描在荧屏上，从而不产生回扫亮线。

三、彩色电视的制式

目前世界各国都采用兼容制彩色电视制式，分为NTSC制、PAL制和SECAM制三种。所谓兼容，是指用彩色电视机能收看黑白电视节目，而黑白电视机也能收看彩色电视节目，但收看到的是黑白图像。

1.NTSC制

NTSC制也称正交平衡调幅制，其特点是两个色差信号分别对频率相同、相位相差90°的两个副载波进行正交平衡调幅，再将已调制的色差信号相加后插入在亮度信号频谱的高频空隙中。该制式的主要缺点是对信号的相位失真十分敏感，容易产生色调失真，对发射端的性能指标要求高。目前，美国、日本、加拿大等国采用该制式。

2.PAL制（帕尔制）

PAL制也称逐行倒相制，它是在对两色差信号正交于平衡调幅的基础上，将其中一个已调幅的红色差信号进行逐行倒相，从而使任意两相邻的红色差信号相位总相差180°，这样可利用相邻扫描色彩的互补性来消除因相位失真而引起的色调失真。该制式的主要缺点是电视机的电路结构较复杂。目前，中国、英国等国采用该制式。

3.SECAM制

SECAM制也称调频逐行轮换制，它是将两色差信号逐行轮流交替传送。由于每行只传送一个色差信号，因此色度信号采用调频方式，分别用两个频率不同的制载波进行调频，并传送两组色差信号。该制式的主要特点是电视机的电路结构复杂，图像质量也比以上两种制式差。目前，法国、俄罗斯、东欧等国采用该制式。

以上三种制式，由于传送色差信号的方法不同，所以三种制式之间不能相互兼容收看。

知识链接二 彩色电视机的整机结构及功能

一、彩色电视机的构成

彩色电视机主要由高频调谐器、中频放大电路、视频检波电路、视频放大电路、彩色解码电路、伴音电路电路、逐行扫描电路、彩色显像管及附属电路、电源电路等几部分组成。图1-7是PAL制彩色电视机结构框图。

中频放大、视频检波、视频放大、中放AGC、高放AGC、自动噪声抑制（ANC）和自动频率控制（AFT）等电路可被集成在一片集成电路中，例如TA706TAP等。伴音中放、鉴频和音频放大等电路可用一片集成电路来完成，例如TA7176APT等。上述两片集成电路的大部分功能也可用一片集成电路来代替，例如TA7680AP、M515354AP等。

亮度放大、色度放大、解码矩阵、同步分离、行/场振荡、行/场激励、AFC、X射线保护等电路也常常被集成在一片集成电路中，例如TA7698AP、?PC1403CA等。

二、彩色电视机单元电路功能

1.高频调谐器

高频调谐器俗称高频头，它的作用是将接收到的高频电视信号进行放大，并通过混频电路将高频图像信号转换成固定的38MHz的中频信号，将高频伴音信号转换成31.5MHz的第一伴音中频信号。

2.中频放大电路

中频放大电路又称中放通道，它由预中放电路、声表面滤波器、中放电路、视频检波电路和前置预视放电路组成，它的作用是将高频头传送来的中频图像信号和第一伴音中频信号进行放大，再通过检波将图像信号、伴音信号与载频信号分开，得到彩色全电视信号和载频信号为6.5MHz的第二伴音中频信号并进行放大。

图1-7 彩色电视机结构框图

3.伴音电路

伴音电路又称伴音通道，它的作用是将6.5MHz的第二伴音中频信号进行放大，然后通过鉴频还原出音频信号，再通过音频放大推动喇叭发出声音。

4.亮度信号处理电路

亮度信号处理电路又称亮度通道，它的作用是从中放电路传送来的彩色全电视信号中取出亮度信号、滤除色度信号，并对亮度信号进行放大和处理。

5.彩色解码电路

彩色解码电路包括色度通道和解码矩阵电路。它的作用是从中放电路送来的

....
