版权信息

书名：新型洗衣机故障分析与维修项目教程

作者：贺学金　孙立群

ISBN：9787121244308

版权所有 · 侵权必究

前言

本书是教育部面向21世纪中等职业教育规划教材。本书的编写以教育部颁布的中等职业学校电子电器应用与维修专业、电子技术应用专业教学指导方案为依据，同时参考了有关行业的职业技能规范及中级技术工人等级考核标准，突出以能力为本和学以致用的原则。

本书的主要特点是：

1.易学实用

本书根据中等职业学校学生的文化水平、接受能力，淡化理论知识，以讲清洗衣机各机构和电路工作过程为原则，不过多强调深奥的工作原理，尽量做到深入浅出。另外，采用“图解”方式来介绍洗衣机的结构和故障维修方法，做到图文并茂。“图解”方式是将大量的实物相片、故障维修操作相片，并与示意图配合，相互补充，尽量以图代文，提高本书的可读性；突出了维修内容，增强本书的实用性。

2.加强实践训练内容

为了使学生的理论学习与实践训练紧密联系，同时体现“培养技能，重在应用”的编写原则，书中安排了6个实训内容。教师可以根据实际情况进行选择，可以把实训部分内容和理论部分知识相互整合，进行“理实一体化”教学。

3.内容新颖

本书不仅介绍了双桶洗衣机、波轮式全自动洗衣机的结构、工作原理、故障维修，还重点介绍了电脑控制式滚筒式全自动洗衣机的结构、工作原理、故障维修，突出了洗衣机中新知识、新技术的应用。

本书共分14个项目，项目1介绍了洗衣机种类和技术指标，项目2介绍了洗衣机维修的基本方法，项目3到项目6介绍了双桶洗衣机的结构、工作原理、拆装、调试以及常见故障维修方法，项目7到项目10介绍波轮式全自动洗衣机的结构、工作原理、拆装、调试以及常见故障维修方法，项目11到项目14介绍滚筒式全自动洗衣机的结构、工作原理、拆装、调试以及常见故障维修方法。

本书由贺学金、孙立群主编，参加编写的人员还有郑兴才、贺炜、章程、缪文君、罗敏、刘映辉、张文霞、林昌奎、周汝波、贺学杰、兰庆荣、李万金、黄丹凝、金一哲、张光木等。

由于编者水平有限，书中可能存在不足之处，敬请广大读者批评指正。

为方便教师教学，本书还配有电子教学参考资料包。请有此需要的读者登录华信教育资源网（www.hxedu.com.cn）免费注册后进行下载，有问题时请在网站留言或与电子工业出版社联系（E-mail：hxedu＠phei.com.cn）。

编 者

2014年9月

项目1 了解洗衣机种类、技术指标

【项目目标】

1.了解洗衣机的种类及其特点。

2.了解洗衣机的型号表示方法。

3.了解洗衣机的主要质量指标。

任务一 了解洗衣机的分类与特点

洗衣机的种类很多，从不同的角度出发，有不同的分类方法。

1.按结构形式分类

1）单桶洗衣机

单桶洗衣机只有一个盛水桶，只能洗涤，不能脱水。单桶脱水机只有一个脱水桶，只能脱水，不能洗涤。

2）双桶洗衣机

双桶洗衣机如图1-1所示，它由一个洗涤桶和一个脱水桶结合成一体，它的洗涤部分和脱水部分各有自己的定时器和电动机。洗涤和脱水可以同时进行，它们相互独立，互不干扰。

3）套桶洗衣机

套桶洗衣机又称套缸式洗衣机，它是相对于双桶并列式洗衣机而命名的。套桶洗衣机的桶体由同轴的内外两个桶组成。波轮式套桶洗衣机套桶的结构如图1-2所示，里面的桶叫内桶（也称洗涤脱水桶或离心桶），它的四周壁上有许多孔，下面是波轮，外面的桶叫外桶（盛水桶），用来盛放洗涤液，它是固定的。在洗涤时，波轮转动，而内桶是停止的；在脱水时，内桶和波轮以及桶内的衣物一起转动。滚筒式洗衣机也是套桶结构，只是它的轴是水平的。

2.按自动化程度分类

1）普通洗衣机

洗涤、漂洗、脱水各功能的操作均须用手动转换。它装有定时器，可根据衣物的脏污程度和织物种类选定操作时间。普通洗衣机用汉语拼音字母P表示。

图1-1 双桶洗衣机

图1-2 套桶洗衣机（局部）

2）半自动洗衣机

洗涤、漂洗、脱水各功能中任意两个功能的转换不用手动操作而能自动进行。它一般由洗衣和脱水两部分组成。在洗衣桶中可以定时完成洗涤和漂洗程序，但不能自动脱水，需要人工把衣物从洗涤桶中取出，放入离心脱水桶中进行脱水。有的可以在脱水桶内连续地完成漂洗和脱水程序。半自动洗衣机用汉语拼音字母B表示。

3）全自动洗衣机

洗涤、漂洗和脱水各功能的转换不用手动操作而能自动进行。衣物放入后能自动进行洗净、漂洗、脱水，全部程序自动完成。当衣物甩干后，蜂鸣器发出声响。有的还具有烘干功能。全自动洗衣机用汉语拼音字母Q表示。

3.按洗涤方式分类

按照洗涤方式可将洗衣机分为波轮式、滚筒式、搅拌式三大类。

1）波轮式洗衣机

波轮式洗衣机是指被洗涤衣物浸没在洗涤液中，依靠波轮连续转动或定时正反向转动的方式进行洗涤的洗衣机。它由洗衣桶、波轮、传动机构及机箱等组成。有几条凸起筋的波轮装在洗衣桶内，并以每分钟数百转的速度转动，带动桶中的洗涤液及洗涤物做旋转运动，以完成洗涤过程。波轮式洗衣机现在已有单桶普通型、双桶普通型、双桶半自动型以及套桶全自动型等形式。波轮式洗衣机用汉语拼音字母B表示。

这类洗衣机的优点是洗净率高，洗涤时间短，结构简单，使用和维修较方便；缺点是用水量较大，洗衣量较小，缠绕率高，对衣物磨损较大。

2）滚筒式洗衣机

滚筒式洗衣机的结构特点是有一个盛水的圆柱形外筒，外筒中有一个可旋转的内筒，内筒壁上开了许多规则排列的小孔，并有几条突出的筋（称为内筒提升筋）。衣物放在内筒中，内筒有规律地做正反向旋转，提升筋将衣物带起到一定高度又将衣物抛落在洗涤液中，这样就在内筒中完成洗涤过程。滚筒式洗衣机用汉语拼音字母G表示。

滚筒式洗衣机按衣物投放方式的不同又可分为前装式（前开门式）和上装式（顶开门式）两种。前装式滚筒洗衣机的正面有一透明窗孔，衣物从该窗孔放入和取出，通过该窗孔还可观察到洗涤情况。上装式滚筒洗衣机在洗衣机的顶盖上面开门，衣物从顶盖上的门放入和取出，它较前装式滚筒洗衣机省去了透明窗孔及其一系列复杂的密封结构。

滚筒式洗衣机的优点是对衣物磨损小，特别适于洗涤毛料织物，用水量小，并且大多有热水装置，便于实现自动化；其缺点是洗涤时间长，在相同条件下与波轮式洗衣机相比洗净率较低，耗电量大，结构复杂，价格高。

3）搅拌式洗衣机

搅拌式洗衣机是指被洗衣物浸没于洗涤液中，依靠搅拌器往复运动的方式进行洗涤的洗衣机。其结构是在洗衣桶中央竖直安装着搅拌器。搅拌器绕轴心在一定角度范围内正反向摆动，搅动洗涤液和衣物，以达到洗净目的。搅拌式洗衣机用汉语拼音字母J表示。

这类洗衣机的优点是洗衣量大，功能比较齐全，水温和水位可以自动控制，并备有循环水泵；其缺点是耗电量大，噪声较大，洗涤时间长，结构比较复杂。搅拌式洗衣机在我国占有的份额很小。

我国洗衣机市场占有份额大的三类洗衣机如图1-3所示。

图1-3 常见的三类洗衣机

4.按电气控制方式分类

对于全自动洗衣机，按电气控制方式可分为机械控制式全自动洗衣机和电脑控制式全自动洗衣机。

1）机械控制式全自动洗衣机

机械控制式全自动洗衣机也称电动控制式全自动洗衣机。这类全自动洗衣机的控制器由一个微型电动机驱动几组凸轮系统，控制簧片触点的闭合与断开，自动完成洗涤、漂洗、脱水、排水全过程。其优点是运行可靠，结构较简单，易于维修；缺点是控制程序有限，且均为固定程序。

2）电脑控制式全自动洗衣机

这类全自动洗衣机采用电子元器件（如微处理器、晶闸管等）构成的电脑程序控制器来控制洗衣机的运转程序。使用时微处理器根据各个传感器送来的信息，通过分析和计算处理后，输出合适的程序自动完成洗涤、脱水和干燥的全过程。它具有功能齐全、无电火花、安全可靠、使用寿命长等特点。

电脑控制式全自动洗衣机又可分为普通型、模糊控制型。

（1）普通型电脑控制式全自动洗衣机

它采用通用或专用单片机（微处理器）作为电脑程控器的控制中心，其控制程序基本上是固定的，使用时须由人工操作来选择或组合程序，方能自动完成进水、洗涤、漂洗及脱水等洗衣全过程。

（2）模糊控制型电脑全自动洗衣机

模糊控制型洗衣机能模拟人的直觉，实现判断自动化，通过传感器检测衣物的重量和脏污程度，再自动设定水位、程序及运行时间，同时还可对运行状态实行全过程监控，从而实现洗衣全过程的自动化。

5.按功能分类

全自动洗衣机按功能可分为普通型全自动洗衣机和洗衣干衣型全自动洗衣机。

1）普通型全自动洗衣机

普通型全自动洗衣机仅有洗涤和脱水等功能，而无衣物烘干功能。

2）洗衣干衣型全自动洗衣机

洗衣干衣型全自动洗衣机也称洗干一体型全自动洗衣机。它除具有衣物的洗涤等功能外，还具有烘干功能，能对洗后的衣物直接进行烘干，使用更方便。

任务二 了解洗衣机的型号及其含义

为简明地表示出洗衣机的类型与规格，我国国标规定统一用字母和数字来表示洗衣机的型号，如图1-4所示。

洗衣机的型号及含义如下。

1—洗衣机代号。用汉语拼音字母表示，洗衣机用X，脱水机用T。

2—自动化程序代号。用汉语拼音字母表示，普通型用P，半自动型用B，全自动型用Q。

3—洗涤方式代号。用汉语拼音字母表示，波轮式用B，滚筒式用G。

4—规格代号。用额定洗涤容量（kg）乘以10表示。

5—工厂设计序号。用阿拉伯数字或字母表示。

6—结构形式代号。双桶洗衣机用S表示，单桶和套桶不标注字母。

图1-4 洗衣机的型号表示方法

例如XPB60-6510S，“X”表示洗衣机，“P”表示普通型，“B”表示波轮式，“60”表示洗涤容量为6kg，“6510”表示设计序号，“S”表示双桶洗衣机。再如XQB55-5568A，“X”表示洗衣机，“Q”表示全自动，“B”表示波轮式，“55”表示洗涤容量为5.5kg，“5568A”表示设计序号。XQG50-92，“X”表示洗衣机，“Q”表示全自动，“G”表示滚筒式，“50”表示洗涤容量为5.0kg，“92”表示设计序号。

任务三 了解洗衣机的主要质量指标

洗衣机是一种带水操作的电气用具，其电气性能的良好与否，对用户的安全至关重要。如果电器本身质量欠佳或在维修工作中未能达到安全性能要求，往往会造成事故或危及生命安全。为了确保消费者的人身安全，洗衣机在出厂时已经经过严格的检验。维修人员在对洗衣机进行维修后，一定要注意确保洗衣机在使用中应是绝对安全的。

洗衣机设计、生产和出厂检验应符合有关标准。不同时期，标准的内容会有些差异。现阶段，我国生产的洗衣机，其技术性能应符合国家标准GB/T 4288—2008《家用和类似用途电动洗衣机》的要求，安全性能应符合GB 4706.1—2005《家用和类似用途电器的安全 第1部分：通用要求》、GB 4706.24—2008《家用和类似用途电路的安全 洗衣机的特殊要求》及GB 4706.26—2008《家用和类似用途电路的安全 离心式洗衣机的特殊要求》的规定。

洗衣机的质量包括外观质量和内在质量两个方面。外观质量主要指洗衣机外露部分的表面质量，而内在质量包括洗衣机的技术性能和安全性能，其中安全性能尤为重要。

1.主要技术性能指标

1）洗净率

洗净率是指在标准使用状态下，洗衣机对衣物的洗净能力，通常用洗净比来表示。即在标准使用状态下，被测洗衣机的洗净率与参比洗衣机洗净率的比值。按GB/T 4288—2008第6.4条规定的方法测试，各种洗衣机的洗净比应符合表1-1中的规定。

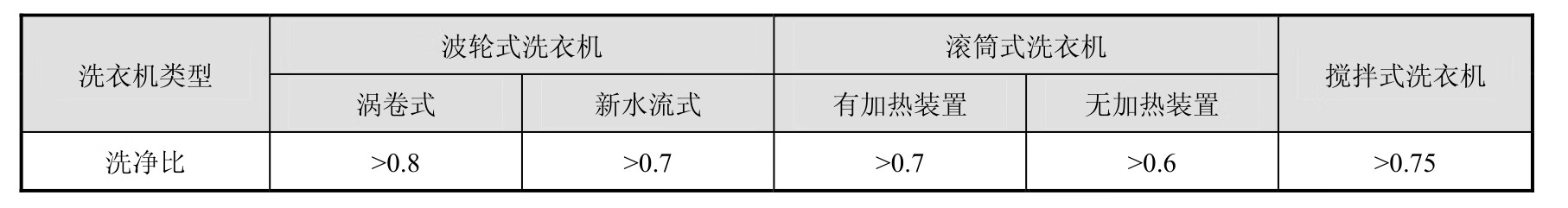

表1-1 洗衣机的洗净比要求

2）漂洗性能

漂洗性能指洗衣机漂清衣物的能力。漂洗比通过漂洗前后测定的洗涤液及漂洗液的电导率来确定。国家标准规定，漂洗比应大于1。

3）脱水性能

脱水性能指脱水机或洗衣机的脱水装置对漂洗后衣物内水分甩干的能力。按GB/T 4288—2008第6.7条规定的方法测试，采用离心式脱水方式的洗衣机，脱水后含水率应符合表1-2中的规定。

表1-2 洗衣机脱水后的含水率标准

4）磨损率

洗衣机在洗涤过程中对衣物总要造成不同程度的磨损，用磨损率来表示。磨损率的测定方法为：用标准试布在被测洗衣机中，在标准使用状态下进行洗涤，分别测量出试验布洗涤前的重量和洗涤结束后被磨损的重量（从洗涤液中捞出并过滤所得的织物绒毛渣），计算出磨损量与洗涤前重量的百分比。按GB/T 4288—2008第6.5条规定的方法测试，对织物的磨损率应符合表1-3中的规定。

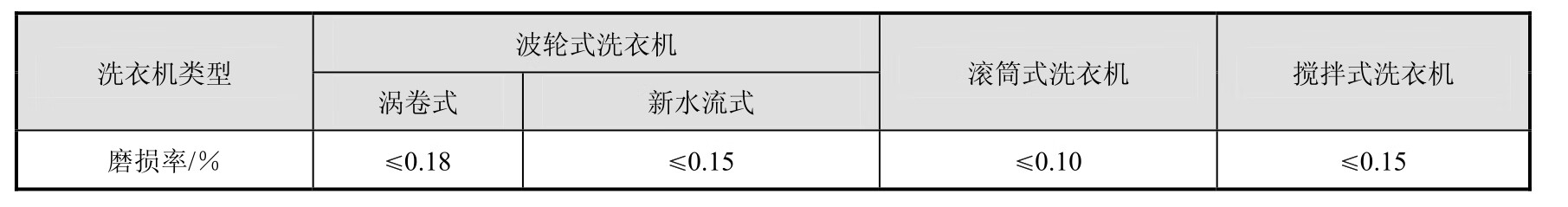

表1-3 洗衣机的磨损率标准

5）噪声

洗衣机在标准使用状态下，洗涤、脱水时的声功率级噪声应不大于75dB。

6）消耗功率

在标准使用状态下，洗衣机的消耗功率应在额定输入功率的115%以内。

2.主要安全性能指标

洗衣机的安全性能指标是为了保证洗衣机的正常运转及操作者的人身安全。国家标准中规定了下列主要安全性能指标。

1）温升

洗衣机在标准使用状态下，电动机绕组的温升不应大于75℃（E级绝缘），电磁阀和电磁铁线圈的温升不应大于80℃（E级绝缘）。

2）制动性能

在额定脱水状态下，当脱水桶转速达到稳定时，迅速打开脱水桶外盖，脱水桶应在10s之内完全停止转动。

3）泄漏电流

洗衣机在标准使用状态下，人体可能接触到的洗衣机外露非带电金属部分与电源线之间的泄漏电流应不大于0.5mA。

4）绝缘电阻

洗衣机的带电部分与外露非带电金属部分之间的绝缘电阻应大于2MΩ。

5）电气强度

电气强度是检验洗衣机承受高电压冲击的性能。洗衣机的带电部分与外露非带电金属部分之间，应能承受热态试验电压1500V，潮态试验电压1250V，历时1min的电气强度试验，而不发生闪络或击穿现象。

6）接地电阻

洗衣机的外露非带电金属部分与接地线之间的电阻不应大于0.1?，与接地线末端（或电源线插头的接地极）之间的电阻不应大于0.2?。接地线必须使用黄绿双色导线。

7）溢水绝缘性能

将洗衣机平稳放置好后，以20L每分钟的流量向洗衣桶内连续注水，使洗衣桶上口溢水5min。在溢水过程中用500V兆欧表连续监测带电部分与外露非带电金属部分之间的绝缘电阻值，应不小于2M?。

8）淋水绝缘性能

将洗衣机平稳放置，盖上上盖，从其上部中央距离洗衣机放置的地面2m高处的喷水装置内，以10L每分钟的流量向洗衣机上部均匀淋水5 min，用500V兆欧表连续监测带电部分与外露非带电金属部分之间的绝缘电阻值，应不小于2M?。

9）启动特性

洗衣机在电源电压为额定值的85%时（即187V），电动机及相应电气部件应能正常启动运转。

10）电压波动特性

当电源电压在额定值上下波动10%（即电源电压为198～242Ⅴ）时，洗衣机应能无故障运转。

思考练习1

1.填空题

（1）全自动洗衣机按电气控制方式可分为____________全自动洗衣机和____________全自动洗衣机。

（2）滚筒式全自动洗衣机按衣物投入方式可分为____________、____________两种类型。

2.选择题

（1）5kg波轮式普通型双桶洗衣机的型号是（）。

A.XPB50-4S B.XQG50-4 C.XQB50-4 D.XPB5-4

（2）5kg全自动滚筒式洗衣机的型号是（）。

A.XPG5-4 B.XQG50-4 C.XQB50-4 D.XPB50-4S

（3）3.5kg全自动波轮式洗衣机的型号是（）。

A.XPB50-4S B.XQG50-4 C.XQB50-4 D.XPB5-4

3.简述普通双桶洗衣机、波轮式全自动洗衣机、滚筒洗衣机的特点。

4.洗衣机的主要质量指标有哪些?

项目2 掌握洗衣机维修的基本方法

【项目目标】

1.熟悉洗衣机的维修工具。

2.学会使用兆欧表测量洗衣机的绝缘电阻。

3.掌握洗衣机维修的步骤和常用的检查方法。

任务一 熟悉洗衣机的维修工具及仪表

1.维修工具

在洗衣机的检修过程中，常用的工具可分为通用型和专用型两种。

1）通用工具

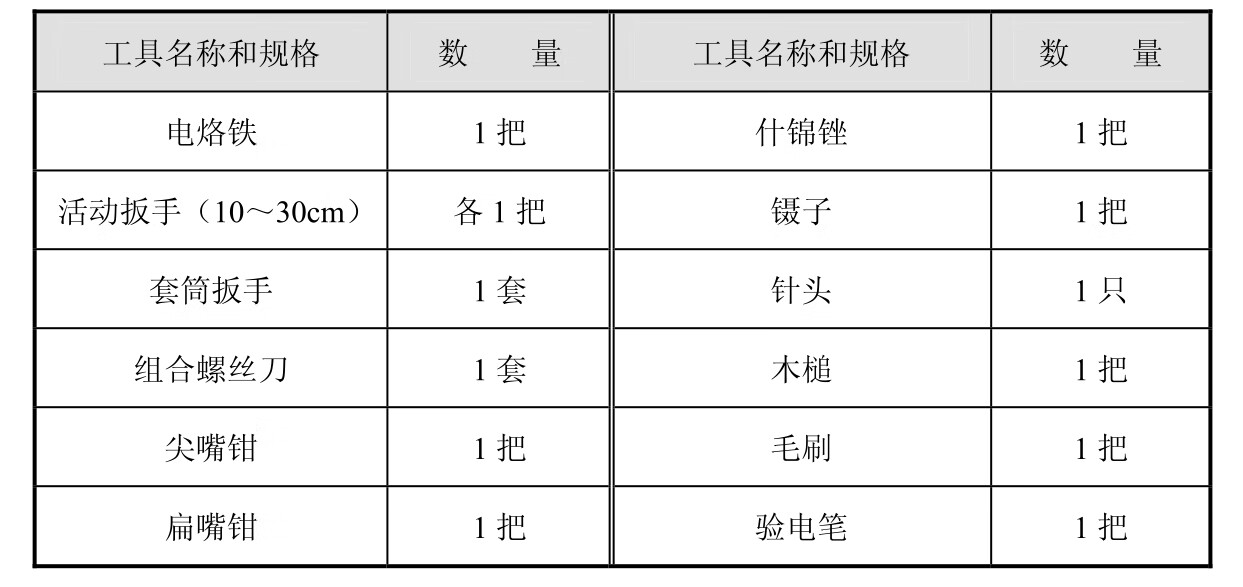

洗衣机修理所需的通用工具见表2-1。在条件许可的情况下，可备一套组合工具，如图2-1所示。

表2-1 洗衣机修理所需的通用工具

图2-1 组合工具

2）专用工具

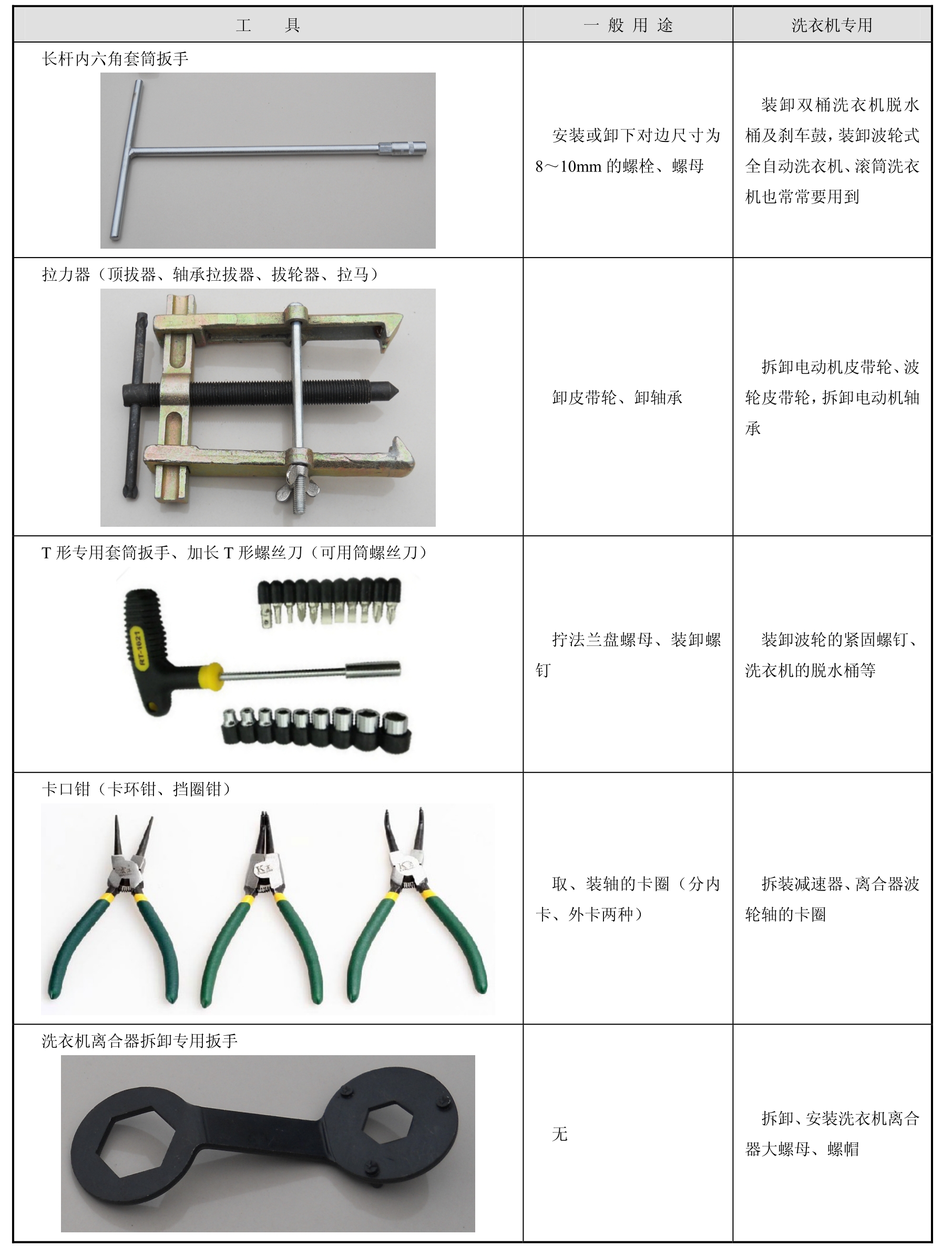

洗衣机中有些螺钉、螺母因安装位置所限，普通工具不易接触到；有些紧固件形状特殊，普通工具用不上，因此修理时需要一些特殊的专用工具，见表2-2。

表2-2 洗衣机修理所需的专用工具

在条件许可的情况下，最好做一个便携式组合工具箱，这样既可以防止平时工具的丢失，又可避免外出修理时工具的遗忘。

2.维修仪表

在洗衣机的检修过程中，常用的仪表除万用表外，还有兆欧表。

兆欧表是一种专门用来测量电气设备绝缘电阻的可携式仪表，又称绝缘摇表，如图 2-2所示。万用表的欧姆挡测电阻，是在低电压条件下测量电阻值。如果用万用表来测量电气设备的绝缘电阻，其阻值可能是无穷大，而电气设备实际的工作条件是几百伏或几千伏，此时绝缘电阻不再是无穷大，可能会变得很小。因此测量电气设备的绝缘电阻要根据电气设备的额定电压等级来选择仪表，通常使用兆欧表来进行绝缘电阻的测量。在洗衣机维修中主要测量电动机绝缘性能，可选用500Ⅴ兆欧表，如图2-3所示。

图2-2 兆欧表

图2-3 测量电动机绝缘电阻的方法

兆欧表的正确使用方法如下：

使用兆欧表时，测量前，应对兆欧表进行检查，先将L和E两个端子开路，摇动手柄，使发电机转速达到额定值，此时指针应在“∞”处；然后把L和E两个端子短接，缓慢摇动手柄，指针应指在“0”刻度处。若经上述检查，指针不能指“∞”或“0”刻度，则说明该表有故障，须进行检修后才能使用。

测量前必须对被测设备进行清洁处理，以防止灰尘、油腻等因素对测量结果的影响。测量前，应将兆欧表放置在平稳的且远离外磁场的地方，有水平调节的兆欧表应调整好表本身的水平位置，这样可以避免摇动发电机手柄时因表身摇动而影响读数。测量前要切断被测设备电源，并对被测设备接地短路放电，以排除断电后其电感及电容带电的可能性，兆欧表必须在被测电气设备不带电的情况下进行测量。

兆欧表的连接：兆欧表上有三个接线柱，分别为L（线路）、E（接地）和G（保护环或屏蔽）。进行一般测量时将被测绝缘电阻接到L和E两个接线端子上。在进行电缆芯线对缆壳的绝缘测定时，除将被测两端分别接于“线路”与“接地”两接线柱外，再将电缆芯之间的内层绝缘物接保护环（屏蔽）接线柱，以消除因表面漏电而引起的测量误差。接线柱与被测物之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

测量绝缘电阻时，转动发电机的手柄应由慢渐快并保持120r/min转速，若发现指针指零，则说明被测电气设备有短路现象，应停止摇动手柄，以防线圈损坏；若指示正常，应使发电机转速稳定在规定的范围内（一般应使发电机转速达到120±24r/min），切忌忽快忽慢而使指针摆动，加大误差。读数时，一般以1min以后的读数为准，若遇电容较大的被测物时，可等指针稳定不变时再读数。

有雷电和邻近有带高压导体的设备时，禁止使用仪表进行测量，只有在设备不带电，而又不可能受到其他感应电而带电时，才能进行测量。

测量完毕后，当兆欧表没有停止转动或被测物没有放电以前，不可用手去触及被测物测量部分和进行拆线工作。特别是测试完大电容电气设备时，必须先将被测物对地短路放电，再停止手柄的转动。这主要是防止电容器放电使兆欧表损坏。

3.常用的备配件

维修前还要准备好维修时使用的材料和备用的零部件。维修用的材料有润滑剂（脂）、粘接剂、螺栓松动剂（又叫除锈灵）、绝缘胶带、导线、砂布、焊锡等，零部件有电源开关、皮带、电动机运行电容、定时器、熔断器、排水拉带、旋钮、进水电磁阀、排水电磁阀、水位开关、电动机、离合器、轴承等。

对不同型号的洗衣机以及不同系统和部位进行维修时，需要的仪表、工具、材料和零部件是不一样的。所以，维修前应根据故障现象，判断和检查故障的可能部位，准备好维修所需的各种仪表、工具、材料和零部件，有针对性地维修。

任务二 熟悉洗衣机的检修步骤与方法

洗衣机出现故障时，首先要对故障的性质、发生故障的部位有一个正确的判断，也就是说确定故障的根源所在，查清故障原因后，解决的方法也就很容易确定了。在进行洗衣机检修时，要掌握一定的检修步骤和检修方法，这样就可以花费较少的时间和精力，顺利排除故障。

1.洗衣机的故障分类

1）使用不当造成的故障

这种“故障”也叫假故障，是由于用户对洗衣机的使用不了解而造成的，如新用户没有认真阅读使用说明书，不了解洗衣机的正确操作方法，似懂非懂地操作而造成的所谓“故障”。如滚筒洗衣机出现边进水边排水的“故障”，有可能是用户误将排水管置于0.8m高度以下引起的。又如滚筒洗衣机出现振动噪声大的“故障”，有可能是运输杆和运输固定板没有拆除引起的。

对于假故障，只要按正确方法操作洗衣机，洗衣机即可正常工作。

2）电气故障和机械故障

全自动洗衣机由机械系统和电气系统组成，其故障可分为机械故障和电气故障两大类。

（1）电气故障

电气故障可分为电源故障、电路接线故障、控制部件（如定时器、电动式程控器或电脑板等）故障和负载部件（如电动机、电磁进水阀、排水泵等）故障。

① 电源故障包括无电源电压、电源插座接触不良、欠电压、电压波动太大、熔断器熔断、电源开关不通、电源线断线及门开关损坏等。

提示与引导

在检修洗衣机无工作电压或运转无力故障时，应先检查电源电压是否正常、电源电路是否有故障。欠电压和电压波动通常是造成电脑全自动洗衣机不运转和程序运转不正常的原因。

② 电路及接线正常是负载部件正常工作的必要条件。当负载部件不工作，也无工作电压时，首先要检查该负载部件接线端的连接是否正常，线路导线接点是否松脱，若以上各部分均正常，则应再检查控制部件。

负载部件故障与控制部件故障均涉及机械和电气两个方面，不论哪个方面出现故障，均会造成洗衣机不能按程序正常运行。例如，电动机故障既有轴承、端盖、轴等机械方面的故障，又有定子绕组、接线、转子等电气方面的故障。电动式程控器既会出现触点烧损、簧片变形等电气故障，也会出现控制触点所在簧片动作失灵等机械故障。

提示与引导

对于电路故障，一般只需要用万用表即可查找出来，漏电问题要用兆欧表测试。

（2）机械故障

机械系统故障有传动皮带老化、松驰、脱落，零部件损坏、变形、装配错位，紧固件松动，运转部位缺油、卡阻及轴承磨损等，检修时应纠正不正常的装配状态，更换损坏的零部件。

提示与引导

检查机械故障，主要采用直观检查方法，通过观察、手摸、耳听即可发现故障部位。通常先进行静态（不通电状态）检查，再进行动态（通电运行状态）检查。

另外，还可按故障发生的部位进行分类，分为传动系统故障、控制系统故障、水路系统故障等。

2.洗衣机的检修步骤

洗衣机有电路故障、机械故障，故障现象多种多样。当洗衣机有了故障，检修人员不应急于拆修，而应对洗衣机的工作情况、故障现象进行详细了解，然后根据洗衣机的工作原理对故障现象进行分析，并参考积累的经验和维修实例，推测出引起故障的可能原因和大致范围。这样做可以做到心中有数，然后再进一步查找，直到把故障找出来并加以排除。

1）询问用户—了解情况

在维修之前，应首先详细询问用户，在使用时出现何种状况。询问的内容一般包括：故障有何表现（如进水不止、洗衣单向转、排水超时、脱水时碰桶等），从何时开始，故障发生或发展的过程是怎样的，是否曾修理过等。用户提供的信息，将有助于维修人员对故障进行分析判断，有助于较快地找出故障之所在。除上述问题外，我们还应了解洗衣机的购买时间、使用时间的长短、放置使用的环境等情况，以利于对故障产生的原因有所了解。

2）观察、操作检查—确认症状

根据用户反映情况，通过眼看、耳听、手摸了解洗衣机故障的具体情况，必要时还需要实际操作洗衣机，进行观察分析，确认用户所说的症状是否真实存在。

3）确定故障发生部位及产生故障的原因

根据上述两方面了解到的各种表面现象，结合洗衣机的结构和工作原理，再结合以往的维修经验加以综合分析，推断造成故障的各种可能原因，按照故障发生的可能性大小排队。有维修经验的人员，一般能判断出故障所在部位。

4）确定修理方案

故障确定之后，根据故障产生原因及所在部位，确定修理方案、拆卸的部位、所需的工具、可能要修理或更换的零件等。

5）找出故障部件

通过以上几步检查以后，就可运用各种检查方法，应用仪器仪表进行数据测试，分析所得的数据，并与正常工作时的数据进行对比。经上述不断地测试，再不断地分析，最后找出故障部件。如果是电气部件可通过以下方法确认。

① 非带电确认：可通过万用表测量该部件的电阻是否正常，一般情况下，损坏部件的电阻都是无穷大（断路）或接近为零（短路）。

② 带电确认：可通过把该部件单独接到电源上，不通过定时器、程控器（包括电动式程控器和电脑板），看是否能工作，从而进行确定。

6）进行维修

进行维修通常有三种方式。

① 更换元器件，对于确认已经失效的电容器、机械零部件等通常是无法修复的，只能更换新的器件、

....
