前言

本书是一本讲述如何使用AutoCAD 2014中文版绘制工程图样的基础教材。本书以绘制工程图样为主线，采用“工程制图”课程的教学框架，按绘制视图、绘制剖视图和断面图、绘制专业图的顺序，用通俗易懂的语言，由浅入深、循序渐进地介绍AutoCAD 2014中文版关于绘制工程图样的基本功能及相关技术。

本书贯彻最新颁布的《技术制图》、《机械制图》国家标准和相关的行业标准。

本书的突出特点如下。

1.按教学单元编写

本书就相当于一本详细的讲稿，既便于教师备课，又便于学生自学。

本书每个教学单元后都有上机练习内容，上机练习内容包括基本操作训练和工程绘图训练，工程绘图的每个训练题目都有详细的练习指导。学生可以通过练习将所学内容融会贯通到绘制工程图样的实际应用之中。

2.以绘制标准工程图样为目的

编写本书的目的是，使读者掌握精确、快速绘制工程图样的技能和技巧，并使所绘制的图样各方面都符合制图标准。本书重点讲述绘制工程图样的以下9个方面的相关技术：

① 如何依据现行的国家和行业的制图标准，设置绘图环境中的各项内容；

② 如何针对不同的视图形状，采用恰当的绘图和编辑命令来实现快速绘图；

③ 如何对不同的尺寸数值，不经计算，实现精确绘图；

④ 如何按制图标准正确注写工程图样中的各类文字；

⑤ 如何按制图标准快速标注工程图样中的各类尺寸；

⑥ 如何按制图标准正确绘制剖面线（剖面材料符号）；

⑦ 如何按形体的真实大小快速地绘制专业图；

⑧ 如何根据工程形体的特点，准确、快速地绘制工程三维实体。

⑨ 如何由三维实体生成三视图和轴测图。

本书所绘插图均以工程图样的内容为实例，插图中的各项内容（如表达方法、图线的粗细、虚线与点画线的长短和间隔、字体、剖面符号和尺寸标注等）均符合最新制图标准。

3.适用面宽、实用性强

在AutoCAD中，无论绘制什么样的工程图样，其基本方法和技巧都是相同的，区别主要在于行业制图标准和绘制专业图思路的某些不同。本书所举实例涉及机械、房屋建筑、水利类专业，对于各专业制图标准中不同的设置方法和绘制专业图的思路分别做了叙述。使用本书不仅可以学习本专业工程图样的绘制方法，同时对AutoCAD是通用的绘图软件这一内涵会有更深层次的了解，使读者触类旁通，能绘制各类工程图样或其他图形。

本书由丁燕、王磊、曾令宜担任主编，参加编写工作的有（按章节顺序）：王磊编写第1章和第2章，丁燕编写第3章和第7章，李颖编写第4章，夏坚编写第5章，黄志伟编写第6章，杜静编写第8章和第9章，曾令宜编写第10章。

教学安排建议：

本书可作为工科类高等学校机械、房屋建筑、水利及相近专业的“计算机绘图”课程教材，也可作为工程技术人员的参考书和“计算机绘图”培训课程的速成教材。

本书提供配套电子课件，请登录华信教育资源网（www.hxedu.com.cn），注册后免费下载。

本书在编写的过程中得到了各位参编教师所在学校的领导和同行们的支持与帮助，在此表示诚挚的谢意！另外，向所有参考文献的作者致谢。

由于水平有限，书中可能会存在某些错误和不妥之处，敬请读者批评指正。

编 者

第1章 绘图的基础知识

本章导读

掌握AutoCAD 2014中基本工具命令的操作方法、点的输入方式、基本绘图命令和删除命令的使用方法是绘图的基础。本章介绍AutoCAD 2014绘图的基础知识。

应掌握的知识要点：

AutoCAD 2014中文版工作界面中的各项内容；

AutoCAD命令的输入与终止方式；

绘制工程图样系统配置时常用的4项修改；

用NEW命令新建一张图；

用QSAVE命令保存工程图和用SAVEAS命令将图另存；

用OPEN命令打开图形；

点的4种基本输入方式；

用LINE命令画直线；

用DTEXT命令和MTEXT命令注写文字；

用DDEDIT命令修改文字的内容；

用U命令撤销上一条命令；

选择实体的3种默认方式；

用ERASE命令擦除指定的实体。

1.1 AutoCAD 2014的主要功能

AutoCAD是美国Autodesk公司开发的一个通用的计算机绘图与辅助设计软件。它广泛应用于机械、建筑、水利、测绘、电子和航天等诸多工程领域，以及广告设计、美术制作等专业设计领域。AutoCAD从1982年问世至今的30多年中，版本已更新了20多次。AutoCAD 2014版以它能在Windows平台下更方便、更快捷地进行绘图和设计工作，以及更高质量与更高速度的超强图形功能、三维功能和共享功能，而广泛流行。本节介绍AutoCAD 2014的主要功能。

1.绘图功能

AutoCAD 2014提供绘制二维图形的各种工具，使用者可以通过单击图标按钮、执行菜单命令及从键盘输入参数的方法方便地绘制出各种基本图形，如直线、多边形、圆、圆弧、文字、尺寸等，在AutoCAD中称它们为“实体”或“对象”。

2.编辑功能

AutoCAD 2014可以让用户以各种方式对单一或一组实体进行修改，实体可以进行移动、复制、改变大小、删除局部或整体等操作。熟练掌握编辑技巧会使绘图效率成倍地提高。

3.三维功能

AutoCAD 2014具有强大的三维功能，在AutoCAD 2014中可方便地按尺寸进行三维建模，生成三维真实感图形，并可实现三维动态观察。

4.符号库

AutoCAD 2014具有强大的符号库，主要包括机械、建筑、土木工程、电力等专业常用的规定符号和标准件，使用时只需简单拖动即可将所需的符号放入图形中。使用者还可以创建自己的符号库。

5.输出功能

AutoCAD 2014具有一体化的打印输出体系，它支持所有常见的绘图仪和打印机，打印方式灵活、快捷、多样，可以多侧面地再现同一设计图形。AutoCAD还可以将文件输出为3D DWF、位图等文件格式，从而实现与3ds max、Photoshop等应用程序的交互。

6.共享功能

AutoCAD 2014具有桌面交互式访问Internet的功能，并将用户的工作环境扩展到了虚拟的、动态的Web世界。AutoCAD 2014使设计人员能够在任何时间、任何地点与任何人保持沟通，共享设计成果。

7.扩展功能

AutoCAD 2014提供了强大的二次开发工具，可让使用者定制或开发适合本专业特点的功能。AutoCAD还提供了一种内部编程语言——Auto LISP，使用它可以完成计算与自动绘图的功能。在AutoCAD平台上，使用者还可以使用功能更强大的编程语言（如C、C++、VBA、ARX等）来处理较复杂的问题。

1.2 AutoCAD 2014的工作界面

双击桌面上的AutoCAD 2014图标，或执行“开始”菜单中的AutoCAD 2014命令就可以启动AutoCAD 2014（注：本书将“单击鼠标左键”简称为“单击”，“双击鼠标左键”简称为“双击”，单击鼠标右键简称为“右键单击”）。

AutoCAD 2014提供了“草图与注释”、“三维基础”、“三维建模”、“AutoCAD经典”4种工作界面。初次打开时，默认显示的是“草图与注释”工作界面。这4种工作界面可在“工作空间”列表中进行切换。用户可以根据需要安排适合自己的工作界面。

在任意工作界面中，单击界面最上方快速访问工具栏中“工作空间”下拉按钮，可显示“工作空间”下拉列表，如图1.1所示。

图1.1“工作空间”下拉列表

1.2.1“草图与注释”工作界面

如图1.2所示是“草图与注释”工作界面，界面上主要显示在安装AutoCAD 2014时用户所选择的一些面板、工具选项卡及常用的内容。

图1.2 AutoCAD 2014“草图与注释”工作界面

1.2.2“AutoCAD经典”工作界面

如图1.3所示是“AutoCAD经典”工作界面，是AutoCAD常用的二维绘图基础工作界面。

图1.3 AutoCAD 2014“AutoCAD经典”工作界面

“AutoCAD经典”工作界面主要包括：“应用程序”按钮、快速访问工具栏、标题栏、信息中心工具栏、下拉菜单、文件选项卡、“标准”工具栏等8个工具栏、绘图区、命令提示区和状态栏。

1.“应用程序”按钮

单击“应用程序”按钮可弹出下拉列表，其中包括“新建”、“打开”、“保存”、“另存为”、“输出”、“发布”、“打印”、“图形实用工具”、“选项”、“退出AutoCAD 2014”等常用的命令或命令组。

2.快速访问工具栏

快速访问工具栏包含“新建”、“打开”、“保存”、“另存为”、“放弃”、“重做”、“打印”这7个常用的命令和“工作空间”下拉列表，单击它们可方便地进行命令操作和工作空间切换。

AutoCAD 2014还允许在快速访问工具栏中存储常用的命令，方法是：单击快速访问工具栏最右端的下拉按钮，弹出“自定义快速访问工具栏”下拉列表，然后再单击相应的命令名称，即可在快速访问工具栏中添加或者删除相应的命令（命令名称前有“√”符号的表示已经显示在快速访问工具栏中）。

3.标题栏

标题栏用来显示软件的名称与当前图形的文件名，其右侧有控制窗口关闭、最小化、最大化和还原的按钮。

4.信息中心工具栏

利用信息中心工具栏可快速搜索各种信息来源、访问产品更新和通告，以及在信息中心保存主题。

5.工具栏

工具栏由一系列图标按钮构成，每个图标按钮形象化地表示了一条AutoCAD命令。单击某个按钮，即可调用相应的命令。如果把鼠标指针移到某个按钮上并停顿一下，就会显示出该按钮的名称，并会弹出相应命令的简要说明（称为工具提示）。

“AutoCAD经典”工作界面显示的8个工具栏的默认布置是：“标准”工具栏和“样式”工具栏布置在绘图区上方的上行，“工作空间”工具栏、“图层”工具栏和“特性”工具栏布置在绘图区上方的下行，“绘图”工具栏布置在绘图区的左侧，“修改”工具栏与“绘图次序”工具栏布置在绘图区的右侧。

AutoCAD 2014中有很多工具栏，所有工具栏均可打开或关闭。其最快捷的方法是：将鼠标指针指向任意工具栏的凸起条处，右键单击，弹出如图1.4所示的右键菜单。该右键菜单中列出了AutoCAD中所有的工具栏名称，工具栏名称前面有“√”符号的，表示已打开。单击工具栏名称即可打开或关闭相应的工具栏。

图1.4 显示工具栏选项的右键菜单

要移动某工具栏，可将鼠标指针指向工具栏的凸起条处，按住左键并拖动，即可将工具栏移动到绘图区外的其他地方，也可拖动到绘图区中形成浮动工具栏。

6.下拉菜单

在下拉菜单中所出现的项目是Windows窗口特性功能与AutoCAD功能的综合体现。AutoCAD绝大多数命令都可以在此找到。

如图1.5所示是一个典型的下拉菜单，单击“绘图”菜单项，在其下立即弹出其对应的下拉菜单。要选择某个菜单项，应将鼠标指针移到该菜单项上，使之醒目显示，然后单击。有时，某些菜单项是灰色的，表明在当前特定的条件下，这些功能不能使用。菜单项后面有“…”符号的，表示选中该菜单项后将会弹出一个对话框。菜单项右边有黑色小三角符号“▶”的，表示该菜单项有一个级联子菜单，将鼠标指针指向该菜单项，即可弹出级联子菜单。

图1.5 下拉菜单与级联子菜单

提示：如果无意中“丢失”了下拉菜单，可在命令状态下从键盘输入MENU命令，在弹出的对话框中打开“acad”菜单文件即可恢复。

7.文件选项卡

文件选项卡是AutoCAD 2014新增的实用功能。AutoCAD在文件选项卡上按文件打开的先后顺序依次显示打开的图形文件名称，使用它可方便地进行图形文件之间的切换，单击文件选项卡上的图形文件名称就显示该图形，即设为当前。

单击文件选项卡上图形文件名称右边的图标将关闭该图形文件。

如果文件选项卡上图形文件名称的右上角显示有“＊”号，则表明该图形文件有新绘制的内容没有保存，应注意保存；如果图形文件名称前面有一个锁定的图标，则表明该文件是以只读方式打开（即重复打开）的，应关闭该图形文件。

说明：

① 单击文件选项卡右边的图标，相当于执行“新建”命令（该命令详见1.5节）。② 通过“选项”对话框的“显示”选项卡可以控制文件选项卡的打开或关闭。

8.绘图区

绘图区是显示所绘制图形的区域。初进入绘图状态时，鼠标指针在绘图区中显示为十字形状。当鼠标指针移出绘图区指向命令图标、下拉菜单等时，鼠标指针显示为箭头形状。在绘图区左下角默认显示世界坐标系WCS图标，图标左下角为坐标系原点（0，0）。需要时，坐标系可由使用者自定义改变。

AutoCAD 2014在绘图区左上角显示有“[一]”（视口控件）、“[俯视]”（视图控件）、“[二维线框]”（视觉样式控件）下拉菜单，在绘图区右上角显示有ViewCube导航工具，它们主要用于三维绘图。

提示：在进行二维绘图时，绘图区中的控件和导航工具一般使用默认状态。

“AutoCAD经典”工作界面绘图区底部有“模型”、“布局1”、“布局2”3个选项卡，用来控制在模型空间中还是在图纸空间中进行绘图工作。AutoCAD的默认状态是模型空间，一般的绘图工作都在模型空间中进行，单击“布局1”或“布局2”选项卡可进入图纸空间，图纸空间主要用于打印（输出）图形的最终布局。如果进入了图纸空间，则单击“模型”选项卡可返回模型空间。如果将鼠标指针指向任意一个选项卡，然后右键单击，使用弹出的右键菜单中的命令，可以进行新建、删除、重命名、移动或复制布局等操作。

9.命令提示区

命令提示区也称为命令文本区，是显示使用者与AutoCAD对话信息的地方。它以窗口的形式放置在绘图区的下方，在需要时，使用者可以用鼠标将其拖动到指定的地方。绘图时，应时刻注意这个区中的提示信息，否则将会造成答非所问的错误操作。

提示：如果无意中“丢失”了命令提示区，可按〈Ctrl+9〉组合键恢复。

10.状态栏

AutoCAD 2014的状态栏在工作界面的最下面，用来显示和控制当前的操作状态。在默认情况下，状态栏最左端的数字是光标的坐标位置；中间是15种绘图模式的开关，这些开关显示为蓝色表示打开，显示为灰色表示关闭，单击开关即可打开或关闭该模式；右端依次显示模型与布局命令组、注释比例命令组（应用于布局）、切换工作空间按钮、窗口锁定按钮、显示性能按钮、隔离/隐藏按钮、清除屏幕全屏显示按钮。另外还有应用程序状态栏菜单按钮，单击该按钮将弹出下拉列表，可在此重新设置状态栏中显示的绘图模式。

1.2.3“三维基础”和“三维建模”工作界面

“三维基础”和“三维建模”工作界面，是进行三维建模（即三维绘图）时所用的工作界面，将在第10章中详述。

1.2.4 自定义工程绘图工作界面

AutoCAD 2014 提供的4种工作界面各有优点，但默认显示的常用命令并不能满足绘制工程图的基本需求，需要自行进行定义。

要在AutoCAD 2014中绘制工程图，应设置适合自己的工作界面，最简单的方法是：在AutoCAD原有工作界面的基础上，增加自己常用的工具栏并放置在合适的位置，然后在“工作空间”下拉列表中选择“将当前工作空间另存为”选项，在打开的“保存工作空间”对话框中输入新建工作界面的名称，单击“保存”按钮，AutoCAD 2014将保存该工作界面并将其置为当前。

提示：在“AutoCAD经典”工作界面基础上，增加常用的“对象捕捉”、“标注”、“测量工具”、“文字”等工具栏，这是一种非常实用的二维工程绘图工作界面，如图1.6所示。

说明：

① 本书将以图1.6所示的自定义工程绘图工作界面介绍AutoCAD 2014。

② 要自定义工作界面中的工具栏，可通过下拉菜单选择：“工具”⇨“自定义”⇨“界面”，将弹出“自定义用户界面”对话框。在该对话框中，可先选择一种工具栏或其他项，然后可使用右键菜单命令进行“新建”、“复制”、“粘贴”、“删除”等操作，也可从命令列表中选择命令直接拖入工作界面中。

图1.6 以“AutoCAD经典”工作界面为基础自定义的二维工程绘图工作界面

1.3 AutoCAD 2014输入和终止命令的方式

1.输入命令的方式

AutoCAD的大多数命令都有多种输入方式，主要包括：图标方式、菜单方式、右键菜单方式和命令行方式，每种方式都各有特色，工作效率各有高低。其中，图标方式输入速度快、直观明了，但占用屏幕空间；菜单方式最为完整和清晰，但输入速度较慢；命令行方式较难记忆和输入。因此，最好的输入命令方法是以使用图标方式为主，结合其他方式。

各种输入命令方式的操作方法如下。

● 图标方式：单击工具栏中代表相应命令的图标按钮。

● 菜单方式：从下拉菜单或菜单浏览器中选择菜单命令。

● 命令行方式：在“键入命令”提示（待命）状态下，从键盘输入命令名，随后按〈Enter〉键或空格键；或者在待命状态下输入命令名的首字母，然后从命令行弹出列表中选择相应命令。

● 右键菜单方式：右键单击目标对象，从弹出的右键菜单中选择命令。

● 快捷键方式：按下相应的快捷键。

2.在命令操作中选项的输入方法

● 用命令提示行选项：在命令行中出现多个选项时，可直接单击命令提示行方括号中需要的选项。这是AutoCAD 2014的新功能，非常实用。

● 用右键菜单选项：在命令行中出现多个选项时，将鼠标指针移至绘图区中右键单击，可从右键菜单（其中将显示与当前提示行相同的内容）中选择需要的选项。

● 用键盘输入选项：在命令行中出现多个选项时，可通过键盘输入各选项后面提示的大写字母来选择需要的选项。

3.终止命令的方式

AutoCAD 2014终止命令的主要方式如下。

● 正常完成一个命令后自动终止。

● 在执行命令过程中按〈Esc〉键终止。

● 在执行命令过程中，从下拉菜单或工具栏中调用另一个命令，绝大部分命令均可被终止。

1.4 AutoCAD 2014系统配置的修改

绘图时，使用者可根据需要修改AutoCAD所提供的默认系统配置内容，以确定一个最佳的、最适合自己习惯的系统配置，从而提高绘图的速度和质量。修改系统配置是通过操作“选项”对话框来实现的。从键盘输入OPTIONS命令；或从下拉菜单中选择“工具”⇨“选项”命令；或单击窗口左上角“应用程序”按钮，从弹出的下拉列表中单击“选项”命令，即可打开“选项”对话框。在“选项”对话框中有文件、显示、打开和保存、打印和发布、系统、用户系统配置、绘图、三维建模、选择集、配置、联机11个选项卡。选择不同的选项卡，将显示不同的选项。

1.4.1 常用的4项修改

1.按实际情况显示线宽

AutoCAD 2014提供了显示线宽的功能。默认的系统配置为不显示线宽，而且线宽的显示比例也很大。要按实际情况显示线宽，应该修改默认的系统配置。其操作步骤如下。

① 单击“选项”对话框中的“用户系统配置”选项卡，显示用户系统配置的选项内容，如图1.7所示。

图1.7 显示“用户系统配置”选项卡内容的“选项”对话框

② 单击右下角“线宽设置”按钮，弹出“线宽设置”对话框，如图1.8所示。

图1.8“线宽设置”对话框

③ 在其中打开“显示线宽”开关（选中复选框称为打开开关，取消选中复选框称为关闭开关），拖动“调整显示比例”滑块到距左端一格处（否则显示的线宽与实际情况不符）。其他选项可使用默认的系统配置。

提示：在“线宽”列表框中一定不要改变默认的“ByLayer”（随图层）选项。

④ 单击“确定”按钮，返回“选项”对话框。

2.定义待命时右键单击重复上一个命令

AutoCAD 2014提供了对整体上下文相关的右键菜单的支持。默认的系统配置是右键单击可弹出右键菜单。如果模式不同（默认模式、编辑模式、命令模式），以及右键单击时鼠标指针的位置不同（绘图区、命令行、对话框、工具栏、状态栏、模型选项卡或布局选项卡等处），弹出的右键菜单内容均不同。AutoCAD把常用功能集中到右键菜单中，有效地提高了工作效率，使绘图和编辑工作完成得更快。若将AutoCAD默认模式的右键功能设置成“重复上一个命令”，可进一步提高绘图速度。

图1.9“自定义右键单击”对话框

自定义右键单击功能的方法是：单击“选项”对话框中的“用户系统配置”选项卡，然后单击“Windows标准操作”区中的“自定义右键单击”按钮，弹出“自定义右键单击”对话框，如图1.9所示。在“默认模式”区中改选“重复上一个命令”选项，然后单击“应用并关闭”按钮返回“选项”对话框。设置自定义右键单击后，在未选择实体的待命（待命是指命令提示区最下行仅显示“键入命令”提示）状态下，右键单击，AutoCAD将重复执行上一个命令而不显示右键菜单。

3.使图形文件在AutoCAD老版本中可打开

AutoCAD 2014保存图形文件类型的默认设置为“AutoCAD 2013图形（*.dwg）”，若使用此默认设置，则在AutoCAD 2014中绘制的图形只能在AutoCAD 2013及其以上的版本中打开。要使在AutoCAD 2014中绘制的图形能在AutoCAD老版本中打开，应修改默认设置。其操作步骤如下。

① 单击“选项”对话框中的“打开和保存”选项卡，如图1.10所示。

图1.10 显示“打开和保存”选项卡内容的“选项”对话框

② 在“文件保存”区的“另存为”下拉列表中，选择所希望的选项。如图1.10所示选择的是“AutoCAD 2007/LT2007图形（*.dwg）”文件类型，这样可以使在AutoCAD 2014中绘制的图形在AutoCAD 2007及其以上的版本中打开。

4.修改绘图区背景色为白色

AutoCAD 2014绘图区背景颜色的默认设置为黑色，用户一般习惯在白纸上绘制工程图，可用“选项”对话框改变绘图区的背景颜色。

修改绘图区背景色为白色的操作步骤如下。

① 单击“选项”对话框中的“显示”选项卡，然后单击“窗口元素”区中的“颜色”按钮，弹出“图形窗口颜色”对话框，如图1.11所示。

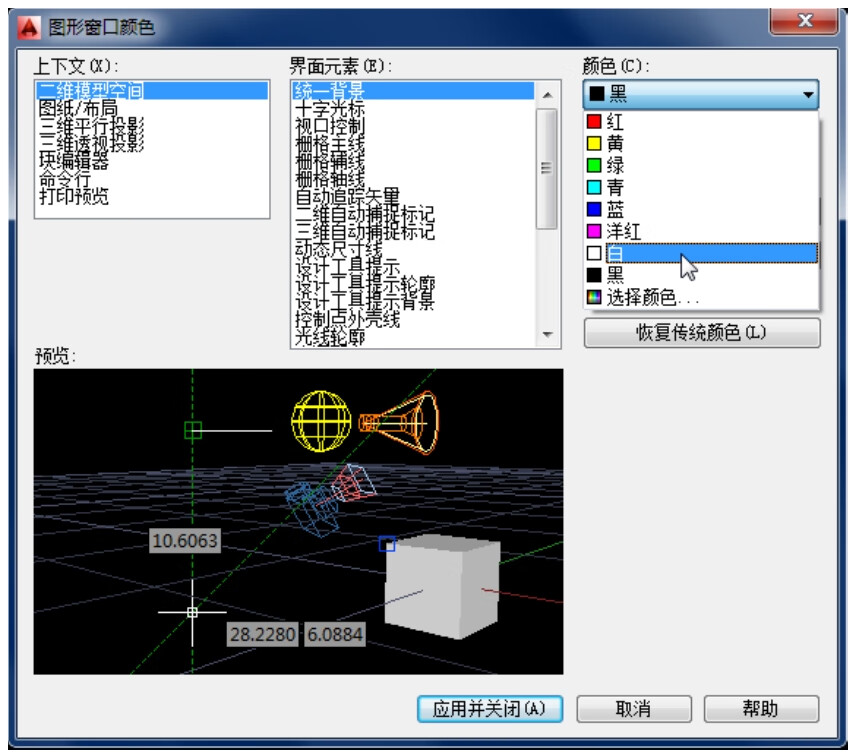

图1.11“图形窗口颜色”对话框

② 在“图形窗口颜色”对话框的“上下文”框中选择“二维模型空间”项，在“界面元素”框中选择“统一背景”项，在“颜色”下拉列表中选择“白”项，然后单击“应用并关闭”按钮，返回“选项”对话框。

修改完成后单击“选项”对话框中的“确定”按钮，退出“选项”对话框，完成修改。

说明：也可用默认的黑色绘图区背景色。本书中将绘图区设为白色背景。

1.4.2“选项”对话框中各选项卡简介

1.“显示”选项卡

如图1.12所示为显示“显示”选项卡内容的“选项”对话框。它包括6个区，用于设置AutoCAD的显示选项。

图1.12 显示“显示”选项卡内容的“选项”对话框

（1）“窗口元素”区

该区用于控制窗口中显示的内容、颜色、字体及是否显示文件选项卡等。

（2）“布局元素”区

该区用于控制有关布局显示的项目。一般按默认设置。

（3）“显示精度”区

该区用于控制所绘实体的显示精度。其值越小，运行性能越好，但显示精度下降。一般可用默认设置。如果希望所画圆或圆弧显示得比较光滑，可增大“圆弧和圆的平滑度”的值。

（4）“显示性能”区

该区主要用于控制实体的显示性能。一般按默认设置打开两项。

（5）“十字光标大小”区

拖动滑块，可改变绘图区中十字光标的大小；也可直接在其文字编辑框中修改数值，以设置十字光标的大小。一般按默认设置取5mm。

（6）“淡入度控制”区

同上操作，可改变参照编辑的淡入度。

2.“打开和保存”选项卡

如图1.13所示为显示“打开和保存”选项卡内容的“选项”对话框。该选项卡用于设置AutoCAD保存文件的格式、文件安全措施、列出最近打开的文件数量、外部参照、应用程序等。这里，除选择“AutoCAD 2007/LT2007图形（*.dwg）”文件保存类型外，其他选项一般使用默认设置。

图1.13 显示“打开和保存”选项卡内容的“选项”对话框

3.“系统”选项卡

如图1.14所示为显示“系统”选项卡内容的“选项”对话框。它主要用于设置三维性能、当前定点设备、数据库连接选项、常规选项等。对该选项卡一般使用默认设置。

图1.14 显示“系统”选项卡内容的“选项”对话框

4.“用户系统配置”选项卡

如图1.7所示为显示“用户系统配置”选项卡内容的“选项”对话框。它主要用于设置线宽显示的方式，让用户按习惯自定义鼠标的右键单击功能，它还可以修改Windows标准操作、坐标数据输入的优先级、插入比例、关联标注、字段等设置。

5.“三维建模”选项卡

如图1.15所示为显示“三维建模”选项卡内容的“选项”对话框。它用于设置和修改三维绘图的系统配置。在该选项卡中可选择三维十字光标、设置三维对象和三维导航常用的相关参数等。对该选项卡一般

....
