模块一 继电器控制电路装调维修模块

项目一 X62W型铣床控制电路测绘与维修

【项目目标】

通过完成本项目，使学习者能够达到维修电工（高级）证书相应的理论和技能的考核要求，具体要求见表1.1.1。

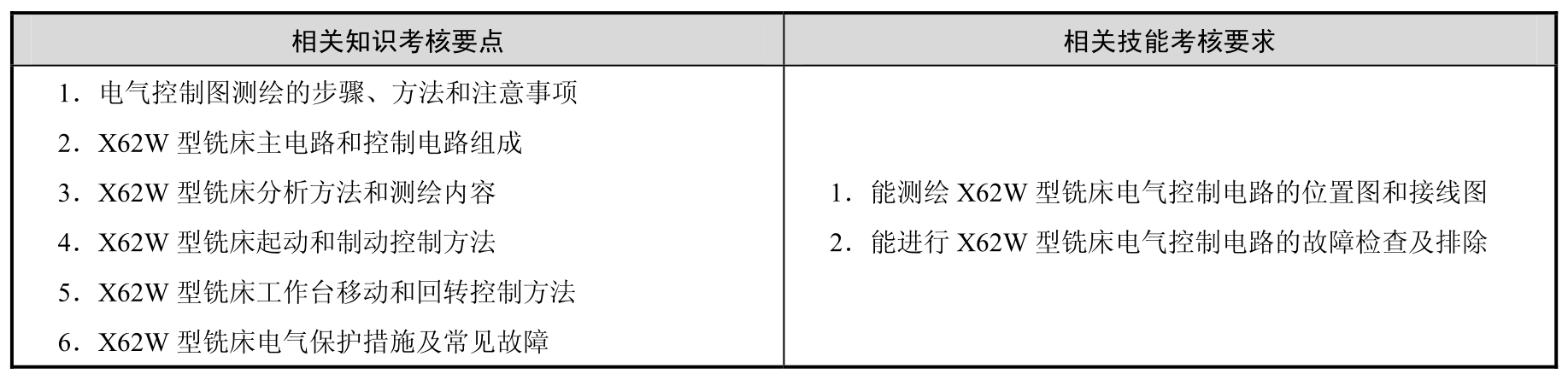

表1.1.1 维修电工（高级）考核要素细目表

【电气图形符号和文字符号】

在本项目中涉及的元器件的图形符号和文字符号见表1.1.2。

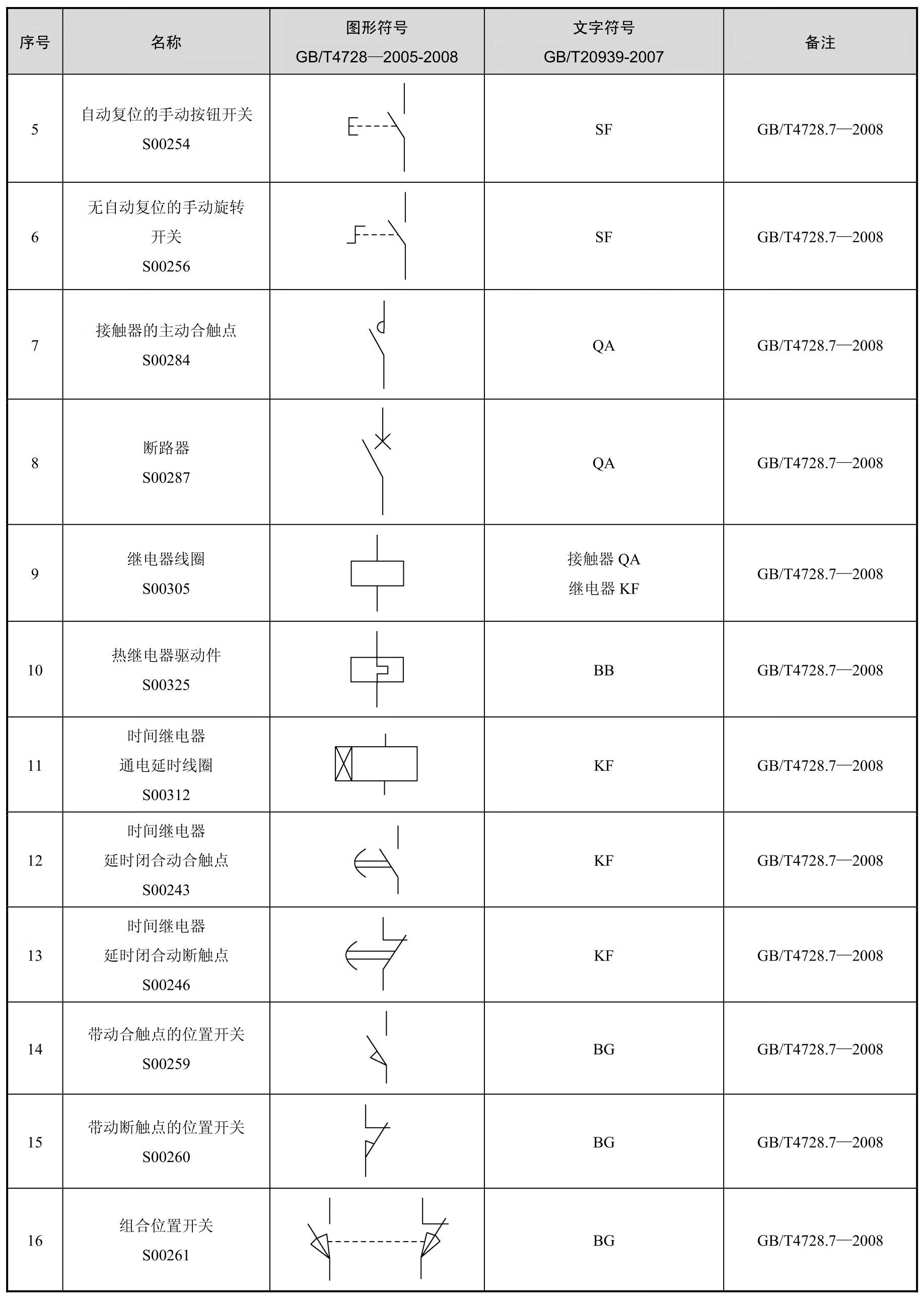

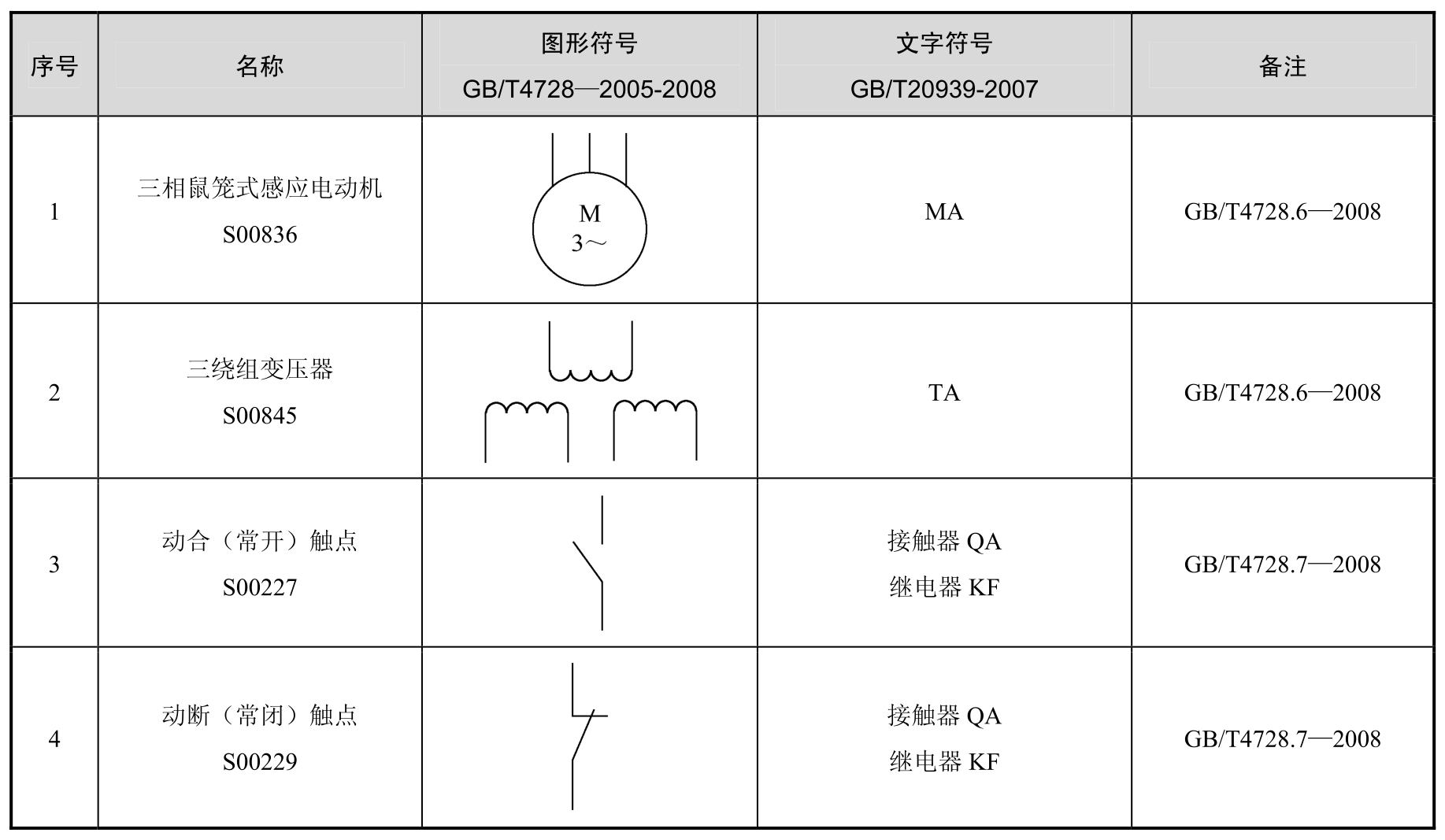

表1.1.2 元器件的图形符号和文字符号

续表

续表

【项目任务描述】

现有一台X62W型铣床，实物图如图1.1.1所示，该铣床相关的图纸丢失，同时有些功能无法正常运转。现需要工程技术人员对X62W型铣床相关图纸进行测绘。测绘完成后，根据电气原理图、位置图和接线图图纸，对X62W型铣床的相关故障进行诊断和排除。

图1.1.1 X62W型铣床实物图

【项目实施条件】

X62W型铣床测绘和故障排除过程中所需要的工具和仪表见表1.1.3。

表1.1.3 仪器仪表及电器元件

【知识链接】

<继电器控制电路的分析与测绘方法>

根据机械设备电气部分的实际安装和接线位置绘出其电路原理图、位置图和接线图的方法称为电气测绘。

1.复杂机械设备电气测绘的分类

根据任务的不同，所进行的电气测绘的方式和范围也不尽相同，在实际工作中应根据实际情况作出选择。

（1）整体测绘。

为进行电气维护和技术资料整理，需要进行电气控制系统的整体测绘。在实际工作中，有时需要面对无任何资料、且在企业中的地位比较重要的复杂机械设备。此时，就应当赶在设备的基本情况比较完好的情况下，对该设备进行一次全面的电气测绘。

（2）局部测绘。

为了满足进行必要电气维护和技术改造的需要，应对电气控制系统做局部测绘。

对实际维护工作中遇到的技术资料部分缺损或变更后技术资料不准确的情况，通常只是有目的地对某一部分或者某个环节进行测绘，以满足维护和改造的需要。

从实际测绘的需要来看，第二种测绘方式在实际工作中遇到比较多，整体测绘的情况相对比较少，但无论哪一种测绘都应当注意以下几点：

① 要根据设备的实际情况（包括控制方式、元器件型号和规格等信息）真实地进行记录和绘制，即使认为诸多单元有不先进或不合理的地方，也应当如实记录。因为这可能是获得该设备原始资料的唯一方法和最后机会，也是今后进行维护和技术改造的基本依据和论证材料。应当完全杜绝在测绘时夹杂个人意见的主观判断以及不尊重事实的行为。

② 测绘后要求留有较完整的技术资料，包括电气系统接线图、电气系统原理图、电气系统控制原理说明书（其中包括主要电气技术参数的调试记录），并附电气元器件明细表。

③ 测绘完成后，要按照原出厂方式整理好被测绘的电气控制箱和设备出线情况，全面恢复设备应有的使用功能和运行状态，并配合测绘与完善缺损或不清的电气标识和编号，消除测绘中发现的电气缺陷和隐患，并对修改进行记录。最后，写出测绘总结，将整理好的完整技术资料一起存档。

④ 对局部测绘完成后不能实施修复和功能恢复的，要根据测绘结果提出技术改造的实施方案。

⑤ 通常所说的测绘，在一般意义上是指电气设备硬件逻辑电路的测绘，主要用于指导设备的维护，一般不提倡对设备的软件进行测绘。另外，对电路板的测绘，只需要有其外特性和对外功能，也就是说对其输入、输出的要求和功能进行测绘。一般不要求对电路板的布线进行测绘来绘制原理图，因为即使测绘出了电路原理图，也可能因为某些元器件的过时而使原电路板无法修护。

2.根据实物测绘设备的电气控制电路的方法

根据实物测绘设备的电气控制电路的方法如下：

（1）位置图---接线图---电路图测绘法。

根据电气设备的位置图和接线图测绘出电路图的方法为位置图---接线图---电路图测绘法，这是最基本的测绘电路图的方法。

（2）查对法。

在调查了解的基础上，分析判断生产设备控制电路中采用的基本控制环节，并画出电路草图，再与实际控制电路进行查对，对不正确的地方加以修改，最后绘制出完整的电气电路。

采用此法绘图时需要绘制者有一定的基础，既要熟悉各种电器元件在系统中的作用及连接方法，又要对系统中各种典型环节的画法有比较清楚的了解。

（3）综合法。

根据对生产设备中所用电动机的控制要求及各环节的作用，采用上述两种方法相结合进行绘制。如先用查对法画出草图，再对照实物进行测绘、检查、核对、修改，画出完整的电气电路。

3.根据实物测绘设备的电气控制电路的步骤

（1）测绘前的调查。

① 了解设备的基本结构及运动形式：有哪些运动属于电气控制的，有哪些运动属于机械传动的，有哪些运动属于液压传动的；液压传动时，电磁阀的动作情况如何。另外，了解电气控制中那些需要联锁、限位的电路及其所需的各种电气保护装置。

② 在熟悉机械动作情况的同时，让机床的操作者开动机床，展示各运动部件的动作情况，了解哪些是正反转控制，哪些是顺序控制，哪台电动机需要制动控制等。有些电器的功能不清楚时，可通过试车确认。

③ 根据各部件的动作情况，在电气控制箱中观察各电器元件的动作情况。

（2）测绘位置图。

① 将机床断电，并使所有电器元件处于正常（不受力）状态。

② 按实物画出设备的电器位置图。

电器包括控制箱（柜）、电动机和设备本体上的元器件。

（3）画出接线图。

根据测绘出的位置图画出所有电器的内部功能示意图，在所有界限端子处均标号，画出实物接线图。

（4）绘制电路图。

根据实物和接线图绘制电路图的步骤如下：

① 绘制主运动、辅助运动及进给运动的主电路图。

② 绘制主运动、辅助运动及进给运动的控制电路图。

③ 将绘制的电路图按实物编号。

④ 将绘制好的控制电路图对照实物进行实际操作，检查绘制的电气控制电路图的操作控制与实际操作的电器动作情况是否相符。如果与实际操作情况相符，则完成了电气电路图的绘制；否则，须进行修改，直接与实际动作相符为止。

4.绘制电路图时的注意事项

（1）电路图中的连接线、设备或元件图形符号的轮廓线都用实线绘制，其线宽可根据图形的大小在0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm中选取。屏蔽线、机械联动线、不可见轮廓线等用虚线，分界线、结构围框线、分组围框线等用点画线绘制。一般情况下，在同一图中，用同一线宽绘制。

（2）图中各电器元件的图形符号和文字符号均符合最新国家标准。

（3）各个元器件及其部件在电路图中的位置应根据便于阅读的原则来安排，同一元器件的各个部件可以不画在一起，但属于同一电器上的各元器件都用同一文字符号和同一数字表示。

（4）所有电气开关和触点的状态，均以线圈未通电、手柄置于零位、无外力作用或生产机械在原始位置为基础。

（5）电路分主电路和控制电路两部分，主电路画在左边，控制电路画在右边。按新的国家标准规定，一般用竖直画法。

（6）电机和电器的各接线端子都要编号。主电路的接线端子用一个字母后面附一位或两位数字来编号。如U1、V1、W1。控制电路只用数字编号。

（7）各元器件在图中还要标有位置编号，以便寻找对应的元器件。对电路或分支电路可用数字编号表示其位置，数字编号应按照从左到右或自上而下的顺序排列。如果某些元器件符号之间有相关功能或因果关系，还应表示出它们之间的关系。

<继电器控制电路的故障与维修>

1.机床电气设备故障的必然性

尽管我们对机床设备采取了日常维护保养及定期校验检修等有效措施，但仍不能保证机床电气设备长期正常运行而永远不出现电气故障。机床电气设备故障产生的原因主要有以下两方面。

（1）自然故障。

机床在运行过程中，其电气设备常常要承受许多不利的影响，诸如电器动作过程中的机械振动；过电流的热效应加速电器元件的绝缘老化变质；电弧的烧损；长期动作的自然磨损；周围环境温度、湿度的影响；有害介质的侵蚀；元件自身的质量问题；自然寿命等。以上种种原因都会使机床电器难免出现一些故障而影响机床的正常运行。因此，加强日常维护保养和检修，可使机床在较长时间内不出或少出故障，但切不可认为反正机床电气设备的故障是客观存在，在所难免，就可以忽视日常维护保养和定期检修工作。

（2）人为故障。

机床在运行过程中由于受到不应有的机械外力的破坏或因操作不当、安装不合理而造成的故障，也会造成机床事故，甚至危及人身安全。

2.故障的类型

由于机床电气设备的结构不同，电器元件的种类繁多，导致电气故障的因素又是多种多样，因此电气设备所出现的故障必然是各式各样的。这些故障大致可分为如下两大类：

（1）故障有明显的外表特征并容易被发现。

例如，电机、电器的显著发热，冒烟，散发出臭味或火花等。这类故障是由于电机、电器的绕组过载、绝缘击穿、短路或接地引起的。在排除这类故障时，除了更换或修复之外，还必须找出和排除造成上述故障的原因。

（2）故障没有明显的外表特征。

这一类故障是控制电路的主要故障。在电气线路中，由于电气元件调整不当、机械动作失灵、触点及压接线头接触不良或脱落，以及某个小零件的损坏、断线等原因所造成的故障。线路越复杂，出现这类故障的机会也越多。这类故障虽小但经常碰到，由于没有外表特征，要寻找故障发生点，常常要花费很多时间，有时还需借助各类测量仪表和工具才能找出故障点，而一旦找出故障点，往往只需简单的调整或修理就能立即恢复机床的正常运行，所以能否迅速查出故障点是检修这类故障时能否缩短时间的关键。

3.故障的分析和检修

当机床发生电气故障后，为了尽快找出故障的原因，常按下列步骤进行检查分析，排除故障。

（1）修理前的调查研究。

① 问。先向机床的操作者了解故障发生的前后情况，故障是第一次发生还是经常发生；是否有烟雾、跳火、异常声音和气味出现，有何失常和误动作等。因为机床的操作者最熟悉本机床的性能，最先了解故障发生的可能原因和部位，这样有利于电气修理人员在此基础上利用有关电气工作原理来判断故障发生的地点和分析故障产生的原因。

② 看。观察一下熔断器内的熔丝是否熔断；电气元件及导线连接处有无烧焦痕迹。

③ 听。电动机、控制变压器、接触器、继电器运行时声音是否正常。

④ 摸。机床电气设备运行一段时间后，切断电源用手触摸有关电器的外壳或电磁线圈，检查其温度是否显著上升，是否有局部过热现象。

（2）从机床电气原理图进行分析，确定产生故障的可能范围。

机床电气线路有的很简单，有的也很复杂。对于比较简单的电气线路，若发生了故障，仅有的几个电器元件和几根导线会一目了然，即使逐个电器、逐根导线地依次检查电路，也容易找出故障部位。但是对于线路较复杂的电气设备则不能采用上述方法来检查电气故障。电气维修人员必须熟悉和理解机床的电气线路图，这样才能正确判断和迅速排除故障。机床的电气线路是根据机床的用途和工艺要求而确定的，因此了解机床基本工作原理、加工范围和操作程序，对掌握机床电气控制线路的原理和各个环节的作用具有一定的意义。

任何一台机床的电气控制线路，总是由主电路和控制电路两部分组成，而控制电路又可分为若干个基本的控制电路或环节（如点动、正反转、降压起动、制动、调速）。分析电路时，通常先从主电路入手，了解机床各运动部件和机构由几台电动机拖动，从每台电动机主电路中使用接触器的主触点的连接方式，大致可看出电动机是否有正反转控制，是否采用了降压起动，是否有制动控制，是否有调速控制等；再根据接触器主触点的文字符号，在控制电路中找到对应的控制电路，联系到机床对控制线路的要求和前面所学的各种基本线路的知识，逐步深入了解各个具体的电路由哪些电器组成，它们互相的联系，等等，结合故障现象和线路工作原理进行分析，便可迅速判断出故障可能范围，以便进一步分析出故障发生的确切部位。

（3）进行外表检查。

在判断了故障可能发生的范围后，在此范围内对有关电器元件进行外表检查，这时常常能发现故障的确切部位。例如，熔断器内的熔丝熔断、接线头松动或脱落，接触器或继电器触点脱落或接触不良，线圈烧坏使表层绝缘纸烧焦变色，烧化的绝缘清漆流出，弹簧脱落或断裂，电气开关的动作机构受阻失灵等，都能明显地表明故障点所在。

（4）试验控制电路的动作顺序。

经外表检查未发现故障点时，则可采用通电试验控制电路的动作顺序的办法来进一步查找故障点。具体的做法是：操作某个按钮或开关时，线路中有关的接触器、继电器应按规定的动作顺序进行工作。若依次动作至某一个电器元件发现动作不符，说明此元件或其他相关电路有问题。再在此电路中进行逐项分析和检查，一般到此便可发现故障。在通电试验时，必须注意人员和设备的安全。要遵守安全操作规程，不得随意触动带电部分，要尽可能切断电动机主电路电源，只在控制电路带电情况下进行检查；如需电动机运转，则应使电动机在空载下运行，避免机床运动部分发生误动作和碰撞；要暂时隔断有故障的主电路，以免故障扩大，并预先充分估计到局部线路动作后可能发生的不良后果。

（5）利用仪表或器械检查。

利用各种电工测量仪表或器械对电路进行电阻、电流、电压等参数的测量，再进一步寻找或判断故障，是电器维修工作中的一项有效措施。如用万用表、钳形表、试电笔、校火灯等仪表或器械来检查电气线路，能迅速有效地找出故障原因。

（6）检查是否存在机械、液压故障。

在许多电气设备中，电器元件的动作是由机械、液压来推动的，与它们有着密切的联动关系，所以在检修电气故障的同时，应检查、调整和排除机械、液压部分的故障，或与机械维修工配合完成。

以上所述检查分析电气设备故障的一般顺序和方法，应根据故障的性质和具体情况灵活掌握，断电检查多采用电阻法，通电检查多采用电压法或电流法。各种方法可交叉使用。

（7）修复及注意事项。

当找出电气设备的故障后，就要着手进行修复、试运转、记录等过程，然后交付使用。这里必须注意如下事项：

① 在找出故障点和修复故障时，不能把找出的故障点作为寻找故障的结束，还必须进一步分析查明产生故障的根本原因。

② 在故障点的修理工作中，一般情况下应尽量做到复原。但是，有时为了尽快恢复机床的正常运行，根据实际情况也允许采取一些适当的应急措施，但绝不可凑合行事。

③ 机床需要通电试运行时，应和操作者配合，避免出现新的故障。

④ 每次排除故障后，应及时总结经验，并作好维修记录。记录的内容可包括：机床的型号、名称、编号，故障发生日期、现象、部位，损坏的电器，故障原因，修复措施及修复后的运行情况等。记录的目的：作为档案以备日后维修时参考，通过对历次故障对此分析，采取相应的有效措施，防止类似事故的再次发生，或对电气设备本身的设计提出改进意见。

4.故障检测排除方法

（1）电压测量法。在检查电气设备时，经常用测量电压值的方法来判断电器元件和电路的故障点，检查时先将万用表拨到交流电压500V挡位上。

① 分阶测量法。电压的分阶测量法如图1.1.2所示。

图1.1.2 电压的分阶测量法

若按下起动按钮SF2，接触器QA1不吸合，说明电路有故障。

检修时，首先用万用表测量1、7两点电压，若电路正常，电压为380V。然后按下起动按钮SF2不放，同时将黑表笔接到7点上，红表笔接6、5、4、3、2标号依次向前移动，分别测量7-6、7-5、7-4、7-3、7-2各阶之间的电压。电路正常情况下，各阶电压均为380V。如测到7-6之间无电压，说明是断路故障，可将红表笔前移。当移至某点（如2点）时电压正常，说明该点（2点）以前触点或接线是完好的，此点（2点）以后的触点或接线断路，一般是此点的第一个触点（即刚跨过的停止按钮SB1的触点）或连线断路。

这种测量方法像上台阶一样，所以叫分阶测量法。

分阶测量法可向上测量，即由7点向1点测量；也可向下测量，即依次测量1-2、1-3、1-4、1-5、1-6。但向下测量时，若各阶电压等于电源电压，则说明刚测过的触点或导线已断路。向上测量各阶电压值检查故障的方法见表1.1.4。

表1.1.4 分阶测量法所测电压值及故障原因

② 分段测量法。电压的分段测量法如图1.1.3所示。

先用万用表测试1-7两点，电压为380V，说明电源电压正常。

电压的分段测试法是用红、黑两根表笔逐段测量相邻两标号点1-2、2-3、3-4、4-5、5-6、6-7的电压。

图1.1.3 电压的分段测量法

如果电压正常，除6-7两点间的电压等于380V外，其他任意相邻两点间的电压都应为零。

如果按下起动按钮SF2，接触器KM1不吸合，说明电路断路，可用电压表逐段测试各相邻两点的电压。如果测量某相邻两点电压为380V，说明两点所包括的触点的连接导线接触不良或断路。例如，标号4-5两点间电压为380V，说明接触器QA2的常闭触点接触不良。

根据各段电压值来检查故障的方法见表1.1.5。

表1.1.5 分段测量法所测电压值及故障原因

③ 对地测量法。机床电气控制线路接220V电压且零线直接接在机床床身的，可采用对地测量法来检查电路的故障。电压的对地测量法如图1.1.4所示。

图1.1.4 电压的对地测量法

测量时，用万用表的黑表笔逐点测量1、2、3、4、5、6等各点，根据各点对地的测试电压来检查线路的电气故障。

用对地测量法测出的电压值判别线路电气故障的原因见表1.1.6。

表1.1.6 对地测量法判别故障原因

④ 用电压测量法检查线路电气故障时，应注意下列事项：

a.用分阶测量法来检查线路电气故障时，标号6以前各点对7点的电压，都应为380V，如低于额定电压的20%以上，可视为有故障。

b.用分段或分阶测量法测量到接触器KM1线圈两端6与7时，若测量的电压等于电源电压，可判断为电路正常；若接触器不吸合，可视为接触器本身有故障。

c.除对地测量法必须在220V电路上应用外，分阶和分段测量法可通

....
