版权信息

书名：电工技能与工艺（第2版）

作者：殷佳琳　汪洋　朱永刚　等

ISBN：9787121250255

版权所有 · 侵权必究

前言

本书是根据高等职业技术教育电气类、机电类专业培养计划对电工技能的要求，以及国家职业技能鉴定（维修电工中、高级）考核标准，将理论与实践、知识与技能有机地融于一体，重视操作技能的培养，突出安全用电，电工基本操作技能、电气控制系统的基本控制环节、常用机床控制线路以及电气设备的使用、维护、安装调试，故障判断和维修。

全书从应用的角度出发，深入浅出地介绍了安全用电、常用电工工具及仪表、常用低压电器、电工基本操作技能、电气绘图与识图、电气控制系统的基本控制环节以及常用机床控制线路。

本书的编写力求体现职业教育的性质、任务和培养目标，坚持以就业为导向，以能力培养为本位的原则，突出教材的实用性、适用性和先进性。具体表现在以下几个方面：

（1）贯彻国家关于职业资格证书与学业证书并重，职业资格证书与国家就业制度相衔接的精神，教材内容力求紧扣国家中、高级维修电工职业标准的知识点和技能要求，保证学生达到高等技能人才的培养目标。

（2）教材中尽量选择工业现场一些典型的控制线路和实例进行分析讲解，突出内容的实用性。还参照一些学校实训设备和实训项目，便于各学校教学的开展。

（3）教材的编写尽量以图片、表格的形式展现知识点，可读性强。

本教材可供高等职业技术院校、技师学院、电大、职业培训机构、中专学校、职业高中的电气类、机电类专业使用，也可作为从事电气、机电、自动化工作的工程技术人员的参考书。

（4）修订版对全书每一章都进行了修改。在保留第一版大部分内容的基础上，每一章都由编写老师进行仔细修改后，再由其他老师交叉修改。前五章主要是对个别错别字、语句不通的地方以及极个别知识性错误做了检验与修改。并优化了一些语句，部分说法更加符合专业化表述。第六章修改较多，特别是对第六章的绝大多数图都进行了统一，将基本不在工业现场使用的刀开关改为现在普遍使用的空气开关。统一了图中所用的热继电器、熔断器、电阻、时间继电器、电机、接触器的下角标以及文字符号的标注，“常开辅助”说法全部统一为“辅助常开”等。第七章修改的地方也相对较多，情况与第六章类似。原第七章第五节“X62W型万能铣床电气控制线路”改为现在用的更为广泛的“X6132A铣床电气控制线路”。

本书由四川工程职业技术学院、四川建筑职业技术学院、乐山职业技术学院、西南工程学校、乐山第一职业高级中学、成都电力局温江电力公司的教师和工程技术人员参加编写，编写人员中，有教授、注册电气工程师、一级建造师、注册造价师、高级工程师、副教授、电工技师等。其中，殷佳琳、邓琳编写第1章，高焕、陈文兵编写第2章，王舒华、罗华富编写第3章，朱永刚、任彦仰编写第4章，黄健、黎智编写第5章，李智勇、刘春兰编写第6章，汪洋、杨洪林编写第7章。全书由殷佳琳副教授统稿，四川工程职业技术学院罗光伟副教授主审。本书在编写过程中得到了四川工程职业技术学院本柏忠、吴先文、秦敏、叶小川、严俊长等老师的关心和帮助，在此一并表示衷心的感谢。

由于作者水平所限，书中疏漏和错误之处在所难免，欢迎广大读者提出宝贵意见。作者邮箱：872288761＠qq.com。

第1章 安全用电

电气安全与人民生活和社会生产息息相关。分析各类电气事故，研究事故发生的原因、现象、特点、规律和防护措施是安全用电中非常重要的任务，也是安全生产的必要前提条件。

第一节 安全用电常识

一、电气安全用具

用于防止电气工作人员作业中发生人身触电、高处坠落、电弧灼伤等事故，保障工作人员人身安全的各种专用工具和用具，统称为电气安全用具。电气安全用具包括绝缘安全用具和一般防护用具。

（一）绝缘安全用具

1.作用：绝缘安全用具起绝缘作用，防止工作人员在电气设备上工作或操作时发生直接触电。

2.分类：绝缘安全用具可分为基本安全用具和辅助安全用具。

基本安全用具的绝缘强度能长期承受工作电压，并能在产生过电压时，保证工作人员的人身安全。基本安全用具可分为高压绝缘安全用具和低压绝缘安全用具。

高压绝缘安全用具中基本安全用具有绝缘棒、绝缘钳和验电笔等；辅助安全用具一般有绝缘手套、绝缘靴、绝缘垫、绝缘站台和绝缘毯等。

低压绝缘安全用具中基本安全用具有绝缘手套、带有绝缘柄的工具和低压验电器。辅助安全用具有绝缘台、绝缘垫、绝缘鞋和绝缘靴等。

辅助安全用具的绝缘强度不足以单独承受电气设备或线路的工作电压，只能加强基本安全用具的保护作用，用来防止接触电压、跨步电压、电弧灼伤等对操作人员的危害。

（二）常用绝缘安全用具

1.绝缘杆：绝缘杆又称为绝缘棒、操作杆或拉闸杆，用电木、胶木、塑料、环氧玻璃布等材料制成，结构如图1-1所示。

绝缘部分和手柄部分用保护环隔开，保护环由浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成。配备不同工作部位的绝缘杆，可用来操作高压隔离开关、跌落式熔断器，安装和拆除临时接地线，安装和拆除避雷器，以及进行测量和试验等工作。考虑到电力系统内部过电压的可能性，绝缘杆的绝缘部分和手柄部分的最小长度应符合要求。绝缘杆工作部分金属钩的长度，在满足工作要求的情况下，不宜超过5～8厘米，以免操作时造成相间短路或接地短路。

2.验电器：验电器分为高压和低压两类，试电笔是常见的低压验电器，其主要作用是检查电气设备或线路是否带有电压；高压验电器还可以用于测量高频电场是否存在。低压验电器的主体是由绝缘材料制成的一根空心管子，管子前端有金属制的工作触头，管内装有氖光灯和电容器，绝缘和手柄部分用胶木或硬橡胶制成。

低压验电器除可判断电气设备或线路是否带电外，还可以用于区分相线（火线）和地线（零线）。此外，还能区分交流电和直流电，交流电通过氖光灯泡时，两极都发亮；而直流电通过时仅一个电极发亮。高压验电器和低压验电器具体内容将在第2章中详述。

图1-1 绝缘杆的结构

3.绝缘夹钳：绝缘夹钳主要在35kV及以下的电气设备装拆熔断器等工作时使用。绝缘夹钳由钳把、钳身和钳口三部分组成，钳把和钳身用护环隔开，如图1-2所示，钳口要保证夹紧，各部分所使用的材料与绝缘棒相同。

图1-2 绝缘夹钳

4.绝缘手套：绝缘手套可以使人的两手与带电体绝缘，用特种橡胶（或乳胶）制成，分12kV（试验电压）和5kV两种，外观如图1-3（a）所示。绝缘手套一般作为辅助安全用具，不能用医疗手套或化工手套代替，在1kV以下电气设备上使用时可以作为基本安全用具。

5.绝缘鞋与绝缘靴：绝缘鞋有高低腰两种，在明显处标有“绝缘”字样和耐压等级，1kV以下作为辅助绝缘用具，1kV以上禁止使用。外观如图1-3（b）所示。

绝缘靴采用特种橡胶制成，作用是使人体与大地绝缘，防止跨步电压触电，分20kV（试验电压）和6kV两种。它的高度不小于15厘米，而且上部另加高5厘米。必须按规定定期进行试验。

绝缘手套和绝缘靴都是辅助安全用具，但绝缘手套也可作为低压工作的基本安全用具，绝缘靴可作为防护跨步电压的基本安全用具。绝缘手套的长度至少应超过手腕10厘米。

图1-3 绝缘手套、绝缘靴与绝缘鞋

（a）绝缘手套

（b）绝缘靴和绝缘鞋

提示：不能用防雨胶靴代替绝缘靴或绝缘鞋。

6.绝缘台、绝缘垫、绝缘毯：绝缘台、绝缘垫和绝缘毯均系辅助安全用具。绝缘台用干燥的木板或木条制成，其站台的最小尺寸是0.8米×0.8米，为了便于移动和检查，最大尺寸不宜超过1.5米×1.0米。四角用绝缘子作为台脚，其高度不得小于10厘米。绝缘垫和绝缘毯由特种橡胶制成，其表面有防滑槽纹，厚度不小于5毫米，其最小尺寸不宜小于0.8米×0.8米。它们一般用于铺设在高、低压开关柜前，作为固定的辅助安全用具，具体如图1-4所示。

图1-4 绝缘垫与绝缘台

（三）一般防护用具

一般防护用具有携带型接地线、临时安全遮栏、标示牌、警告牌、防护目镜、安全帽、安全带、布手套、竹木梯和脚扣等，这些都是防止工作人员触电、电弧灼伤、高空坠落的一般安全用具，其本身不是绝缘物。

二、电气安全标志

为了引起人们对不安全因素的注意，预防事故的发生，需要在各有关场合给出醒目标志，即安全标志。安全标志由安全色、几何图形和图形符号构成，用以表达特定的安全信息。安全标志可以和文字说明的补充标志同时使用。补充标志应位于安全标志几何图形的下方，文字有横写、竖写两种形式，设置在光线充足、醒目、稍高于人视线处。

安全标志分为禁止标志、警告标志、指令标志、提示标志四类。国家标准GB2894-82《安全标志》对安全标志的尺寸、衬底色、制作、设置位置、检查、维修以及各类安全标志的几何图形、标志数目、图形颜色及其补充标志等都有具体规定。

禁止标志的几何图形是带斜杠的圆环，图形背景为白色，圆环和斜杠为红色，图形符号为黑色。禁止标志有禁止烟火、禁止吸烟、禁止用水灭火、禁止通行、禁放易燃物、禁带火种、禁止启动、修理时禁止转动、运转时禁止加油、禁止跨越、禁止乘车、禁止攀登、禁止饮用、禁止架梯、禁止入内、禁止停留等16个。

警告标志的几何图形是三角形，图形背景是黄色，三角形边框及图形符号均为黑色。警告标志有：注意安全、当心火灾、当心爆炸、当心腐蚀、当心有毒、当心触电、当心机械伤人、当心伤手、当心吊物、当心扎脚、当心落物、当心坠落、当心车辆、当心弧光、当心冒顶、当心瓦斯、当心塌方、当心坑洞、当心电高辐射、当心裂变物质、当心激光、当心微波、当心滑跌等23个。

表1-1列举了几种电气安全标志的图样、名称、悬挂处所及式样等。

表1-1 电气安全标志

指令标志的几何图形是圆形，背景为蓝色，图形符号为白色。指令标志有：必须戴防护眼镜、必须戴防毒面具、必须戴安全帽、必须戴护耳器、必须戴防护手套、必须穿防护靴、必须系安全带、必须穿防护服等8个。

提示标志的几何图形是长方形，按长短边的比例不同，分一般提示标志和消防设备提示标志两类。提示标志图形背景为绿色，图形符号及文字为白色。一般提示标志有太平门、紧急出口、安全通道等3个。消防提示标志有消防警铃、火警电话、地下消火栓、地上消火栓、消防水带、灭火器、消防水泵接合器这7个。

提示：禁止标志是不得做某些事的标志，警告标志是工作中要特别注意的标志，指令标志是提醒人们必须遵守的一种标志，提示标志是指示目标方向的安全标志。

三、安全用电措施

根据规程规定，在全部停电或部分停电的电气设备上工作时，必须完成下列安全组织措施和安全技术措施。

（一）安全组织措施

安全组织措施主要有工作票制度、工作许可制度、工作监护制度、工作间断转移和工作终结及送电制度等。

（二）安全技术措施

安全技术措施包括停电、验电、装设临时接地线、悬挂标示牌和装设临时遮栏等。

四、电工安全操作规程

电工操作关系到生产及人身安全，为保证生产及生活的正常进行，保证电工人身安全，电工作业必须遵守《电工安全操作规程》。除此之外，还应该熟悉各行业或企业根据自身情况颁布的相关电气作业安全技术规程。

（一）电工安全操作规程

1.电工作业人员必须经过有关部门安全技术培训，取得特种作业操作证后，方可独立上岗操作。现场用电作业必须由电工完成，严禁他人私拉乱接等。学徒工、实习生不得单独作业。

2.所有绝缘、检验工具应妥善保管，严禁它用，并应定期检查、检验。

3.现场施工用电、高低压设备及线路，应按照有关电气安全技术规程组织设计、施工及安装和架设。线路上禁止带负荷接电或断电，并禁止带电操作。

4.电气设备和线路必须绝缘良好，电线不得与金属物绑在一起；各种施工用电设备必须按规定进行保护接零及装设漏电保护器。遇有临时停电或停工休息时，必须拉闸加锁。

5.电气设备着火时，应立即将有关电源切断，使用绝缘灭火器或干砂灭火。

6.在施工现场专用的中性点直接接地的电力系统中，必须采用TN-S接零保护系统。

7.施工现场每一处重复接地的接地电阻值应不大于10欧姆，且不得少于3处（即总配电箱、线路的中间和末端处）。

8.电气设备所有熔断器的额定电源应与其负荷容量相适应。禁止用其他金属丝代替熔断器。

9.动力线路与照明线路必须分开架设。照明开关、灯口及插座等应正确接入相线及零线。

10.施工现场夜间临时照明电线及灯具，室内高度应不低于2.4米，室外高度应不低于3米。易燃、易爆场所应使用防爆灯具。施工现场照明灯具的金属外壳和金属支架必须进行保护接零。电线应采用三芯橡皮护套电缆，严禁使用花线和护套线。

11.按规定做好钢管脚手架、物料提升机、塔吊等设备的防雷接地保护。接地体可用角钢，不得使用螺纹钢，接地电阻应符合规范要求。

12.不准酒后上班，更不得班中饮酒。

13.电气设备的金属外壳，必须接有保护零线，同一供电系统不允许电气设备有的保护接地，而有的保护接零。

14.施工现场配电箱要有防雨措施，门锁齐全，有色标，统一编号。开关箱要做到一机一闸，箱内无杂物；开关箱、配电箱内严禁动力、照明混用；要有检修记录及记录本。

15.移动电箱电源线长度不大于30米，移动用电设备引出线不大于5米。

16.电气设备烧毁时，需检查好原因再更换，防止再次发生事故。

17.每个电工必须熟练掌握触电急救方法，有人触电应立即切断电源，按触电急救方案实施抢救。

（二）维修电工安全操作规程

1.熟悉电气安全知识和触电急救方法，并经考试合格发给操作证，才能操作。新工人要有师傅带领操作。

2.必须认真执行各项电气安全管理规定，做到装得安全，拆得彻底，经常检查，及时修理。

3.工作前，必须检查工具、测量仪器和绝缘用具的灵敏性和安全可靠性。禁止使用失灵的测量仪器和绝缘不良的工具。

4.任何电器设备未经验电，一律视为有电，不准用手触及。开关跳闸后，须将线路仔细检查一遍，方可推上开关，不允许强行送电。

5.动力配电箱的闸刀开关，禁止带负荷拉开。凡校验及修理电气设备时，应切断电源，取下熔断丝，挂上“禁止合闸，有人工作”的警告牌。停电警告牌应“谁挂谁取”。

6.不准带电作业，遇有特殊情况不能停电时，应经领导同意，并在有经验的电工监护下，划出危险（禁入）区域，采取严格的安全绝缘措施方能操作。工作时要戴安全帽、穿长袖衣服、戴绝缘手套，使用有绝缘柄的工具，并站在绝缘垫上进行。邻近两相的带电部分和接地金属部分应用绝缘板隔开。严禁使用锉刀、钢尺等进行工作。

7.工作临时中断后或每班开始工作前，都必须重新检查电源，验明无电方可继续工作。

8.带电装卸熔断丝时，要戴好绝缘手套，必要时使用绝缘夹钳，站在绝缘垫上。熔断丝的容量要与设备或线路安装容量相适应。不得使用超容量的熔断丝，严禁用铜丝或其他金属丝代替熔断丝。

9.电气设备的金属外壳必须接地（或接零）。接地线要符合标准。有电设备不准断开外壳接地线。

10.电器或线路拆除后，遗留的线头应及时用绝缘胶布包扎好。

11.安装或维修照明灯具，必须分清零线和火线，安装灯头时，开关必须接在火线上，灯口螺纹必须接在零线上。

12.严格执行临时线的接、装、拆制度。在检查中，发现有私自接装的电气设备或灯具等，应予以拆除，确保用电安全。

13.动力配电盘、配电箱、开关、变压器等各种电器设备附近要勤检查，不准堆放各种易燃、易爆、潮湿或其他影响操作的物件，并做好清洁保养工作。

14.每次维修结束时，必须清点所带工具、零件，以防遗失在设备里造成事故。

15.由专门检修人员修理电气设备时，值班电工要进行登记，完工后要做好交代并共同检查，然后方可送电。

16.临时装设的电气设备必须将金属外壳接地。严禁将电动工具的外壳接地线和工作零线拧在一起插入插座。必须使用两线带地或三线带地插座，或者将外壳接地线单独接到接地干线上，以防接触不良时引起外壳带电。用橡胶套软电缆连接移动设备时，专供保护接零的电线上不许有工作电流通过。

17.登高作业必须系好安全带。使用竹梯时，应认真检查，梯脚要有防滑措施，放在坚固的支持物上，顶端必须扎牢或梯脚有人扶住。缺损、霉蛀的竹梯不准使用。使用人字梯时，拉绳必须牢固。

18.使用36V以上的手持电动工具，应有良好接地。检查所用的电动工具电压等级是否与电源电压相符。使用时，必须戴好绝缘手套并站在绝缘垫上工作。

19.绝缘工具要定期做好耐压试验，确保用具安全可靠。

20.使用喷灯时，油量不得超过容积的四分之三。打气要适当。不得使用漏油、漏气的喷灯。不准在易燃易爆物品附近点火使用。

21.使用柴油、煤油清洗零件时，附近不得吸烟或明火作业，用后应将油盘盖好，保管好。禁止用汽油清洗零件。

22.由电气设备引起火警时，应立即切断电源，并使用干粉或1211灭火器扑救。严禁用水或泡沫灭火器扑救。

第二节 触电与急救

一、触电

（一）触电原因

因人体接触或接近带电体导致电流经过人体的现象称为触电。造成触电的原因主要有以下几类：

1.线路架设不合规格；

2.电气操作制度不严格、不健全；

3.用电设备不合要求；

4.违反安全操作规程；

5.设备绝缘老化。

（二）触电类型

1.低压触电

低压触电有两种类型，单相触电和两相触电。

（1）单相触电：单相触电是指人体接触带电体或线路中的某一相，电流从带电体流经人体到大地（或零线）形成回路。此时，人体承受相电压。单相触电可分为中性点接地系统的单相触电和中性点不接地系统的单相触电两种，分别如图1-5（a）和图1-5（b）所示。一般不接地系统的工作电压大多是6～10kV，在这种系统上单相触电，几乎是致命的。

图1-5 单相触电

（2）两相触电：两相触电也叫相间触电，是人体与大地绝缘时，人体同时接触两根不同的相线或人体的不同部分同时接触同一电源的任何两相导线。两相触电时电流由一根相线经人体流到另一相线，形成闭合回路。此时人体承受线电压，比单相触电更具有危险性。如图1-6所示。

图1-6 两相触电

2.高压触电

（1）跨步电压触电：当高压线断落触地、雷电流入地或运行中的电气设备因绝缘损坏漏电时，会在导线接地点及周围地面形成强电场。人跨进这个区域，两脚间将存在电位差，电流从接触高电位的脚流进，经过人体，从接触低电位的脚流出，即为跨步电压触电。如图1-7所示，电压U即为跨步电压。如果遇到这种危险场合，应合拢双脚，跳离接地点20米之外，以保障人身安全。

图1-7 跨步电压触电

（2）高压电弧触电：人体过分接近高压带电体会引起电弧放电，给人体带来致命的电击和电伤，称为高压电弧触电。

低压触电都是由于人直接或间接接触火线造成的，所以不要接触低压带电体。高压触电是由于人靠近高压带电体造成的，所以不要靠近高压带电体。

提示：低压勿摸，高压勿近！

3.雷击触电

雷击事故是一种自然现象，是雷云向地面凸出的导电物体放电时引起的自然灾害。雷电流可能导致直接伤害和间接伤害。直接雷击可将人击毙或击伤、灼伤；间接伤害则指可能发生跨步电压触电和接触电压触电以及感应电压触电。

除了上述触电类型，还有感应电压触电、残余电荷触电、静电触电等其他触电情况。

二、触电对人体的伤害

（一）触电对人体伤害的类型

按人体受伤害的程度不同，触电可分为电击和电伤两类。

1.电击

电击是电流通过人体，使机体组织受到刺激，肌肉不由自主地发生痉挛性收缩造成的伤害。严重的电击会使人的心脏、肺部神经系统的正常工作受到破坏，产生休克，甚至造成生命危险。电击致伤的部位主要在人体内部，而在人体外部不会留下明显痕迹，致命电流较小。有效值50mA以上的工频交流电流通过人体，就可能引起心室颤动或心跳骤停，或导致呼吸中止。

如果通过人体的电流只有20～25mA，一般不会直接引起心室颤动或心跳骤停。但如时间较长，仍可导致心脏停止跳动。这时，心室颤动或心跳骤停主要是由于呼吸中止，导致机体缺氧引起的。

2.电伤

电伤是由于电流的热效应、化学效应、机械效应等对人体造成的伤害，造成电伤的电流都比较大。电伤会在人体表面留下明显的伤痕，但其伤害作用可能深入体内。热效应会导致电烧伤、电烙印；化学效应会引起皮肤金属化、电光眼；机械效应可能直接致人机械损伤、骨折等。电伤主要伤害人体外部，在人体外表留下明显的痕迹，电流进出口烧伤最严重，致命电流较大。

（1）电烧伤是最常见的电伤。大部分电击事故都会造成电烧伤。电烧伤可分为电流灼伤和电弧烧伤。电流越大、通电时间越长，电流通过途径的电阻越小，则电流灼伤越严重。由于人体与带电体接触的面积一般都不大，加之皮肤电阻又比较高，使得皮肤与带电体的接触部位产生较多的热量，受到严重的灼伤。当电流较大时，可能灼伤皮下组织。

由于接近高压带电体时会发生击穿放电，因此，电流灼伤一般发生在低压电气设备上，往往数百毫安的电流即可导致灼伤。

（2）电烙印是电流通过人体后，在接触部位留下的斑痕。斑痕处皮肤变硬，失去原有弹性和色泽，表层坏死，失去知觉。

（3）皮肤金属化是金属微粒渗入皮肤造成的。受伤部位变得粗糙而张紧。皮肤金属化多在弧光放电时发生，而且一般都伤在人体的裸露部位。当发生弧光放电时，与电弧烧伤相比，皮肤金属化不是主要伤害。

（4）电光眼表现为角膜和结膜发炎。在弧光放电时，红外线、可见光、紫外线都可能损伤眼睛。对于短暂的照射，紫外线是引起电光眼的主要原因。

（二）触电对人体伤害的影响因素

触电对人体伤害的程度受到电流、电压大小、电流持续时间、电流流经人体的途径、电流频率、人体电阻等因素的影响。其中，电流的影响至关重要。

1.电流

以下几个重要的电流值反映了电流对人体的影响。

（1）感知电流：用手握住电源时，能引起人体感觉的最小电流值，称为感知电流。成年男性的平均感知电流约为1.1mA，成年女性约为0.7mA。

（2）摆脱电流：人体触电后，在不需要任何外来帮助情况下能自主摆脱电源的最大电流称为摆脱电流。当18～22mA（摆脱电流的上限）的工频电流通过人体的胸部时，如果电流停止，呼吸即可恢复，而且不会因短暂的呼吸停止而造成不良后果。对应于99.5%摆脱概率，成年男性的最大摆脱电流约为9mA，成年女性约为6mA。

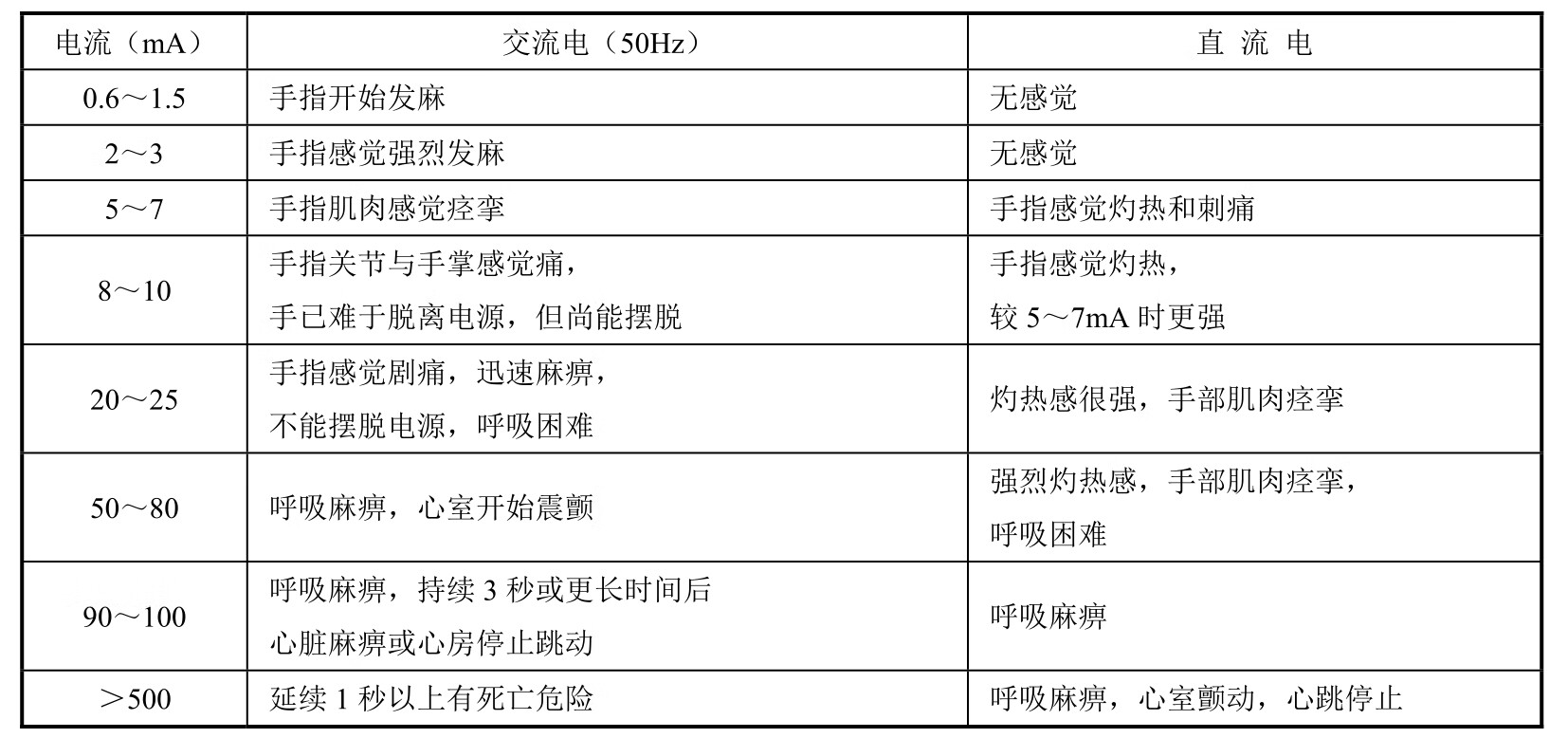

（3）致命电流：在较短的时间内危及生命的最小电流称为致命电流。50Hz交流电和直流电流过人体时，对人体的伤害如表1-2所示。国家规定通过人体的最大安全电流为30mA。

表1-2 电流对人体的伤害

2.电压

人体接触的电压越高，流过人体的电流越大，对人体的伤害越严重。

3.电流持续时间

人体触电电流越大，触电时间越长，电流对人体产生的热伤害，化学伤害及生理伤害越严重。

一般来言，短时间内，工频15～20mA、直流50mA范围以内的电流基本安全。长时间接触工频电流8～10mA会导致人死亡。

4.电流流经途径

电流从不同的路径流经人体，对人体的伤害程度有所不同。电流通过头部可使人昏迷；通过脊髓可能导致肢体瘫痪；通过心脏可造成心脏停跳、血液循环中断；通过呼吸系统会造成窒息。

因此，电流从左手到胸部的危险性最大；从手到手、从手到脚也是很危险的电流路径；从脚到脚的危险性较小，但容易造成腿部肌肉痉挛而摔倒，导致二次触电。

5.电流频率

50～60Hz的交流电对人最危险，随着频率的升高，触电危险程度将下降。在电流相同的条件下，直流电的危险性要低于交流电。对动物进行的实验，得到不同频率的触电死亡率如表1-3所示。

6.人体状况

人体电阻越大，受电流伤害越轻。人体电阻由体内电阻和体表电阻组成，体内电阻基本不变，体表电阻受较多因素影响，如果皮肤表面角质层损伤、皮肤潮湿、流汗、携带导电粉尘、对带电体接触面大、接触压力大等，都会大幅度增加触电伤害程度。通常人体电阻可按1～2k?考虑。

表1-3 不同频率的触电死亡率（动物实验）

提示：

（1）人的性别、健康状况、精神状态等与触电伤害程度有着密切关系；

（2）女性比男性更容易受电流伤害；

（3）老人、小孩比青年更容易受电流伤害；

（4）体弱的人比健康的人更容易受电流伤害。

（三）安全电压

人体触电时，对人体各部位组织（如皮肤、心脏、呼吸器官和神经系统）不会造成任何损害的电压称为安全电压。人体触电的本质是电流通过人体产生了有害效应，然而触电的形式通常都是人体的两部分同时触及了带电体，而且这两部分带电体之间存在着电位差。因此在电击防护措施中，要将流过人体的电流限制在无危险范围内，也即将人体能触及的电压限制在安全的范围内。对此国家制定了安全电压系列标准，称为安全电压等级或额定值，这些额定值指的是交流有效值。

对于安全电压值的规定，各国有所不同。如荷兰和瑞典为24伏；美国为40伏；法国交流为24伏；直流为50伏；波兰、捷克斯洛伐克为50伏。我国的安全电压值规定见表1-4。

表1-4 我国安全电压值

提示：安全电压并非绝对安全，只是相对安全。

（四）防止触电的安全措施

安全用电的基本原则是“安全第一，预防为主”，分析触电原因，掌握预防触

....
