版权信息

书名：电子产品生产工艺

作者：李怀甫

ISBN：9787121259661

版权所有 · 侵权必究

前言

随着电子信息技术的高速发展，电子产品向智能化、轻薄化、多模化、微型、便携、绿色环保、网络化的方向发展，导致各种相关知识、新技术、新方法、新器件、新工艺不断涌现，使得电子产品的设计方法、生产工艺不断变化，这些变化对从事电子产品设计、生产与管理的人员提出了更高的要求。

教材作为人才培养的蓝本，必须突出其时代性、基础性、科学性、发展性和权威性，必须坚持理论联系实际、工学结合、学以致用的原则，使之既与科学技术和经济社会的发展相适应，又符合教育教学和人类认知的规律，为培养学生分析问题和解决问题的能力、创新意识与创新能力，实现人才培养的目标提供良好的素材。

根据国家对教材编写的原则和要求，在编写过程中，以工学结合、任务驱动为主线，基本操作注重基础性、实用性和可操作性；综合性较强的项目突出系统性、程序化和相关性，强调做事的方法、步骤、逻辑性、操作规程和技术规范等；在内容的编排方面，注重以人为本的教学理念，以易学、易懂和易会为出发点，操作上从简单到复杂、从元件到整机，技术上从传统技术到新技术与新工艺。在内容上充分考虑了满足教学需要、自学需要、专题培训需要和从事实际工作的需要，采用任务导向，辅助“学习指南、想一想、练一练”等助学助练方式，延展思考、启迪学生的遐想空间，做到了理论联系实际，用理论指导实践的教学原则。在问题的阐述方面，力求简明扼要，直观形象，通俗易懂，突出实际应用。

本书共分八个单元，主要内容包括安全生产与文明生产知识、电子产品技术文件知识、常用电子元器件的识别与检测、常用电子材料、手工焊接工艺、自动焊接技术、电子产品总装与调试工艺（电子整机手工装调实习）、电子产品整机检验与包装工艺。另外，附录中还提供了常用半导体管的主要参数等。

本书由四川信息职业技术学院李怀甫教授主编，高级工程师吴志毅、副教授王萍、高级工程师弥锐任副主编，高级工程师车亚进、副教授邓莉参编。其中单元一、二主要由王萍编写，单元三由李怀甫编写，单元四由车亚进编写，单元五由邓莉编写，单元六由弥锐编写，单元七、八由吴志毅编写，附录等由李怀甫编写。

本书由四川长虹电器股份有限公司高级技师何金华主审，他对全书进行了认真、仔细的审阅，提出了许多具体、宝贵的意见，谨在此表示诚挚的感谢。同时，对四川电子军工集团高级工程师李斗荣、邓广淑、蒲自美等给予的支持和帮助表示感谢。

由于我们水平有限，书中难免有错误和不当之处，恳请广大读者批评指正。

编 者

2015年1月

单元一 安全文明生产知识

进入21世纪，随着改革开放的深入和经济的迅猛发展，许多企业越来越重视并强调安全生产，安全思想和安全理念不断更新，企业安全文化已成为安全生产中弘扬和倡导的主流。

坚持安全、文明生产是保障生产工人和设备的安全，防止工伤和设备事故的根本保证，同时也是工厂科学管理的一项十分重要的手段。它直接影响到人身安全、产品质量和生产效率的提高。安全、文明生产的一些具体要求是在长期生产活动中对实践经验和教训的总结，要求操作者必须严格执行。

本节将对安全文明生产相关内容展开讨论，读者可从中领悟到安全文明生产的重要性，从而掌握安全隐患防范方法。

任务1.1 安全文明生产常识

任务引入

某大学毕业生在SMT（表面组装技术）部做检验工，工作中要接触环保清洁剂等多种化学品。一个月后被诊断为职业病三氯乙烯中毒。究其原因是其工作的车间密封性和排气通风设施较差，且公司未配发呼吸防护器和皮肤防护用品等安全用品。由此可见，从事电子产品生产及管理的人员必须树立安全文明意识，时刻遵守安全制度和操作规程，方能杜绝各类安全隐患。此外，优美的环境给人以精神舒畅的感觉，而脏乱的环境会让人产生厌烦的情绪。

1.1.1 安全生产

学习指南

注意安全用电包括哪些方面?对于从事电工、电子产品装配和调试的人员，为了做到安全用电，应注意哪几点?

安全生产是指在生产过程中确保生产的产品、使用的用具、仪器设备和人身的安全。要在生产过程中努力改善劳动条件，克服不安全因素，防止伤亡事故的发生。

安全是为了生产，生产必须安全。

想一想

在日常生活中，会有哪些安全隐患?

随着电子技术的发展，人类接触电的机会增多，发生触电的事故也日趋增多，作为电子产品装配工人，更要懂得和掌握安全用电知识，以便在工作中采取各种安全保护措施，防止可能发生的用电事故，以确保安全生产。

安全用电包括供电系统安全、用电设备安全及人身安全三方面，它们是密切相关的。供电系统的故障可能导致设备的破坏和人身伤亡等重大事故，而用电事故也可能导致电力系统局部或大范围停电，甚至造成严重的社会灾难。

为了保障广大职工在劳动生产过程中的安全健康，防止和减少事故，劳动法把遵守安全操作规程作为职业安全卫生方面的重要措施，专门做出规定，例如，劳动法第五十六条规定：“劳动者在劳动过程中必须严格遵守安全操作规程。”安全操作规程是发展生产，保障经济建设顺利进行的基本条件，是维护生产顺利进行，保护职工身体健康的基本条件，因此劳动者必须严格遵守。

在严格遵守操作规程的前提下，对于从事电工、电子产品装配和调试的人员来说，为了做到安全用电，还应注意以下几点。

（1）在车间使用的局部照明灯、手提电动工具、高度低于2.5m的普通照明灯等，应尽量采用国家规定的36V安全电压或更低的电压。

（2）各种电气设备、电气装置、电动工具等，应接好安全保护地线。

（3）操作带电设备时，不得用手触摸带电部位，不得用手接触导电部位来判断是否有电。

（4）电气设备线路应由专业人员安装。发现电气设备有打火、冒烟或异味时，应迅速切断电源，请专业人员进行检修。

（5）在非安全电压下作业时，应尽可能用单手操作，并应站在绝缘胶垫上。在调试高压设备时，地面应铺绝缘垫，操作人员应穿绝缘胶靴，戴绝缘胶手套，使用有绝缘柄的工具。

（6）检修电气设备和电器用具时，必须切断电源。如果设备内有电容器，则所有电容器都必须充分放电，然后才能进行检修。

（7）各种电气设备插头应经常保持完好无损，不用时应从插座上拔下。从插座上取下电线插头时，应握住插头，而不要拉电线。工作台上的插座应安装在不易碰撞的位置，若有损坏应及时修理或更换。

（8）开关上的熔断器应符合规定的容量，不得用铜、铝导线代替熔断器。

（9）高温电气设备的电源线严禁采用塑料绝缘导线。

（10）酒精、汽油、香蕉水等易燃品，不能放在靠近电器处。

安全用电是文明生产的重要内容。文明生产是实现安全用电的可靠保证。

做一做

判别下列操作是否正确，并说明理由。

（1）在任何环境下，国家规定的安全电压均为36V。

（2）在非安全电压下作业时，应尽可能双手操作。

（3）检修电气设备和电器用具时，只要切断电源即可。

（4）在没有熔断器的情况下，可以暂时用金属导线代替。

1.1.2 文明生产

1.文明生产的概念

文明生产就是创造一个布局合理、整洁优美的生产和工作环境，人人养成遵守纪律和严格执行工艺操作规程的习惯。

文明生产是企业“两个文明”建设的重要内容之一，是对每个企业乃至各行各业组织生产的基本要求，电气工作、电子产品生产企业更是如此。从企业管理到工作人员素质，从工作态度到工作作风，从工作水平到工作效率，都应该符合文明建设的需要。

文明生产要求每一个企业员工，都要从思想和工作两个角度不断提高文明意识，工作中既要注意安全可靠，又要讲究整洁卫生；既要符合技术要求，又要励行勤俭节约；工作结束，要认真检查、整理和清扫现场，始终坚持文明生产。

2.文明生产的内容

文明生产的内容包括以下几个方面。

（1）厂区内各车间布局合理，有利于生产安排，且环境整洁优美。

（2）车间工艺布置合理，光线充足，通风排气良好，温度适宜。

（3）严格执行各项规章制度，认真贯彻工艺操作规程。

（4）工作场地和工作台面应保持整洁，使用的工具材料应各放其位，仪器仪表和安全用具要保管有方。

（5）进入车间应按规定穿戴工作服、鞋、帽，必要时应戴手套（如焊接镀银件）。

（6）讲究个人卫生，不得在车间内吸烟。

（7）生产用的工具及各种准备件应堆放整齐，方便操作。

（8）做到操作标准化、规范化。

（9）厂内传递工件时应有专用的传递箱。对机箱外壳、面板装饰件、刻度盘等易划伤的工件应有适当的防护措施。

树立把方便让给别人、困难留给自己的精神，为下一班、下一工序服务好。

想一想

在实验、实习或工作过程中，应如何做到文明生产?

1.1.3 安全隐患防范

当电力系统及电气设备或电器产品在设计、制造、安装、维修等环节存在质量问题时，当防护措施不具备、不完善或不得当时，特别是当工人和其他直接操作人员违章作业，没有进行安全文明生产时，都可能酿成事故。在管理混乱及安全用电技术水平低下的地区、单位和部门，更是经常会发生各类生产安全（电气）事故。

电气事故习惯上按被危害的对象分为人身事故和设备事故（包括线路事故）两大类。人身事故一般指电流或电场等电气原因对人体的直接或间接伤害。直接伤害就是通常所说的触电或被电弧烧伤。间接伤害是由于电气原因引发的人身伤亡，如电气火灾或爆炸所引起的人身伤亡。电气设备事故是指由于设备过载、短路、绝缘击穿、雷电等原因所引起的电气设备损坏事故。

由于电能在形态上不具有直观性（即人们常形容的“看不见、摸不着”），电能转换为其他能量（光、热、声、机械及化学能等）的速度又非常之快，因此，电气事故的发生及后果具有自身的特殊性，常常事发突然，令人猝不及防。但是，任何事物都是有规律可循的，只要人们在思想上充分重视安全用电问题，掌握安全用电的知识和技术，在用电实践中采取正确的防范措施，坚持文明生产，就可以避免或减少电气事故的发生。事故发生以后，也可以把损失降到最小。

当今世界，用电的规模越来越大，普及范围越来越广，安全用电在生产和生活中愈显其重要性。就安全用电的内涵而言，它既是科学知识，又是专业技术，还是一种制度。安全用电作为一般知识，应该向一切用电人员宣传。作为一门专业技术，应该为全体电气工作人员和产品装配工人所掌握。作为一项管理制度，应该引起有关部门、单位和个人的重视并遵照执行。

学习指南

注意在产品生产和维修过程中的用电安全并在日常生活中养成良好的用电习惯。

下面就一些在产品生产、装配过程中和日常生活中所接触的易燃、易爆、易腐蚀物品对人体造成的伤害及安全防护措施做简要介绍。

1.产品生产装配过程中的安全隐患及防范

1）易燃物品的使用

在生产过程中，经常会用到酒精、汽油、香蕉水等易燃物品，在使用中应避免接触明火，以防造成火灾事故。另外部分溶剂具有易挥发性，生产场地应注意通风、换气，以免对人体造成伤害。

2）易爆物品的使用

显像管等物品在生产和搬运过程中，易造成损坏或爆炸，因此应注意轻拿轻放。

3）腐蚀性物品的使用

在生产过程中使用的三氯化铁具有较强的腐蚀性，且不易清洗，因此在使用时不要将三氯化铁溶液溅到衣物上。

4）其他安全隐患

在电子产品的生产装配过程中，经常会用到电烙铁。电烙铁是手工焊接的基本工具，其作用是加热焊料和被焊金属。工作时，电烙铁头的温度高达近200℃。因此，在使用时应注意安全，不要烫伤自己和他人，用后应立即将插头从电源插座上拔下，并等待温度降低后方可收拾保存，以免造成火灾事故。

在产品调试、维修等过程中，应注意不要触碰裸露的导线或大容量的电容，即使断电后，电容器极板上也会存储有大量的电荷，若不慎接触电容引脚，会因电容放电而被电击，造成人身伤害。

2.日常生活中的安全用电

用电安全涉及千家万户，只有做到注意安全用电，才能避免发生漏电和触电事故。日常生活中避免常见的不安全用电隐患如下。

（1）不用湿抹布擦拭电气装置或家用电器。

（2）不用铜丝替代熔断器。

（3）不可将活动用电器的软线勾挂在电源线上。

（4）螺口灯头的相线应装在中心舌片上，并应装上安全罩。

（5）电气装置的外壳破损时应及时更换、修复。

（6）大功率家用电器（如电热器、空调等）应敷设专用电源线，在停用时，除关掉开关外，还应及时拔掉电源插头。

（7）不要在照明电路上使用大功率用电器，不能把电炉的插头插在普通插座上。同一个插座上不允许接插多个大功率用电器。

（8）在大扫除或遇到室内火灾时，应及时关掉总闸，未拉总闸前，不要用水或一般灭火器灭火。

任务1.2 静电防护知识

任务引入

在干燥的冬天，当我们乘车抓住扶手时，经常会被“电击”，当我们梳头、脱毛线衣时，会产生火花，这些都是静电放电现象。静电是一种常见的带电现象，如雷电、电容器残留电荷、摩擦带电等。日常生活中的静电放电现象，令人不爽，如果静电现象发生在生产部门，问题就严重了，若处理不好，会破坏设备，搞乱生产，甚至造成大灾难。因此，我们必须了解静电的危害和静电产生的原因，然后加以防护，才能有效避免各种损失和灾难。

近几十年来，人们对静电现象、静电的利用及静电的危害有了较深入的研究，静电防护也越来越受到人们的重视。静电现象曾给人们带来了有益的一面。例如，人们利用静电的吸引或排斥的作用，制成静电复印机，或使油漆带上静电进行静电喷涂。但是，在电子行业中，静电通常会带来很多危害。尤其是随着电子元器件和电子产品向集成化、小型化、高密度、多功能和高速度方向的发展，半导体元器件得到广泛的应用，静电的危害越来越受到关注。

静电放电（ESD）的能量对于传统元器件的影响，不易被人们察觉。但对于因线路间距短、线路面积小而导致耐压降低、耐流容量减小的高密度元器件来讲，ESD往往会成为其致命的杀手。因此在生产与生活中，防护静电都特别重要。

1.2.1 静电的产生

学习指南

注意生产和生活过程中产生静电的原因并加以防范。

1.静电的产生与现象

静电就是静止的电荷，任何物质都是由原子组合而成，而原子的基本结构为质子、中子及电子。在正常情况下，一个原子的质子数量与电子数量相同，正负平衡，所以对外表现出不带电的现象。当物体表面的分子带有电荷或被极化时，造成电子分布的不平衡，带电现象就产生了。

在日常生活中，任何两个不同材质的物体接触后再分离，即可产生静电，而产生静电的最普通方式就是感应和摩擦起电。

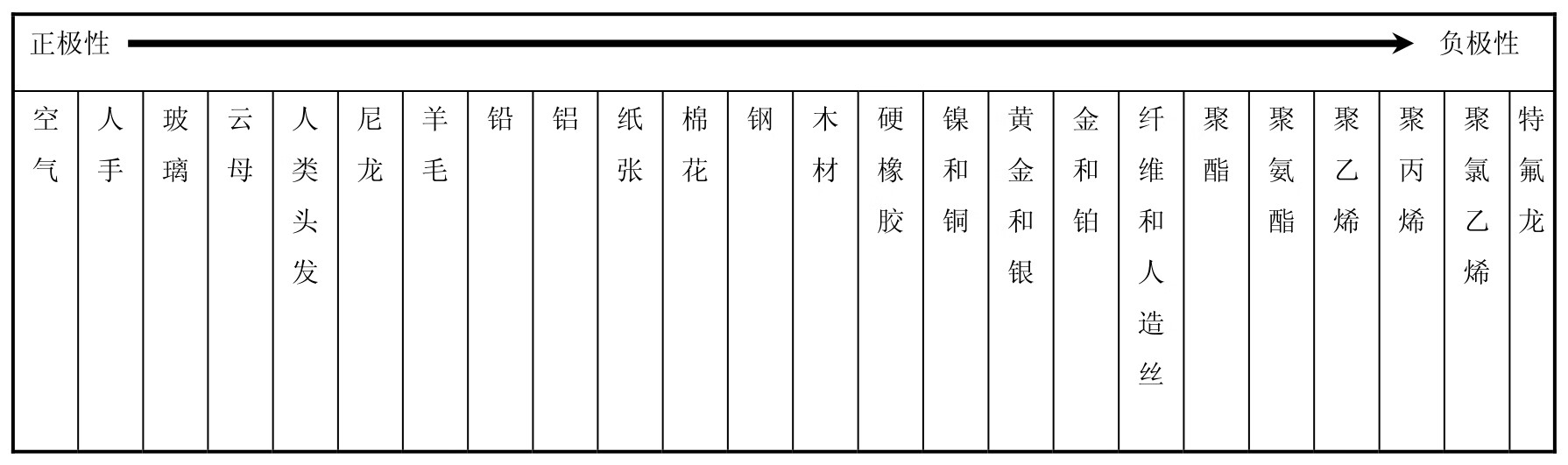

物质摩擦起电是人们早已知道的，摩擦是产生静电的主要途径，任何一种材料——固体、气体或液体，不管它是导体还是绝缘体，都可能摩擦带电，带电量的大小和极性，取决于这两种材料本身的特性和其他因素的影响，按照材料受摩擦后产生正电或负电的可能性，可将其排序，见表1-1。

表1-1中左端的材料将带正电，右端的材料将带负电。材料的绝缘性越好，越容易使其摩擦生电，有机玻璃（Plexiglas）和特氟石（Teflon）这样的非导电体很容易带电，它们能产生大量的静电荷，有时甚至高达25 000V。

但摩擦只是产生静电的一种方式，而不是唯一的方式。固体的接触、液体的流动、粉体的传输都可以产生静电。在某些产品的生产中常常有静电产生，如纤维纺织物与棍轴的摩擦，塑料和橡胶的碾制，橡胶与金属摩擦，剥离及撕裂胶布，印刷车间里纸张跟机器和油墨的摩擦，火药和炸药的制造、调合、移动及贮藏，某些物质的挤出、粉碎、过滤、研磨过程中，都会产生静电。高电阻液体在管道中流动，容器的晃动，液体管口的喷射，液体注入容器中与容器壁或挡板发生的冲击、冲刷、飞溅，以及液体的搅拌、沉降、过滤等过程也易产生静电。

表1-1 材料受摩擦后产生正负电的排序情况

由此可见，生产和生活中的静电，一有时机就会兴风作浪，若不采取防范措施，就会给人们造成很大的危害。

想一想

日常生活中，什么时候或什么地方更容易产生静电?

2.产生静电的几种形式

1）接触起电

接触起电可发生在固体-固体、液体-液体或固体-液体的分界面上。气体不能由这种方式带电，但如果气体中悬浮有固体颗粒或液滴，则固体颗粒或液滴均可以由接触方式带电，以致这种气体能够携带静电电荷。

2）破断起电

不论材料破断前其内部电荷分布是否均匀，破断后均可能在宏观范围内导致正负电荷分离，产生静电，这种起电称为破断起电。固体粉碎、液体分裂过程的起电都属于破断起电。

3）感应起电

导体能由其周围的一个或一些带电体感应而带电。任何带电体周围都有电场，电场中的导体能改变周围电场的分布，同时在电场作用下，导体上分离出极性相反的两种电荷。如果该导体与周围绝缘则将带有电位，称为感应带电。导体带有电位，加上它带有分离开来的电荷，因此，该导体能够发生静电放电。

4）电荷迁移

当一个带电体与一个非带电体相接触时，电荷将按各自电导率所允许的程度在它们之间分配，这就是电荷迁移。当带电雾滴或粉尘撞击在固体上（如静电除尘）时，会产生有力的电荷迁移。当气体离子流射在初始不带电的物体上时，也会出现类似的电荷迁移。

做一做

判别下列说法是否正确，并说明理由。

（1）摩擦是产生静电的主要途径和唯一方式。

（2）固体粉碎、液体分裂过程的起电都属于感应起电。

（3）材料的绝缘性越差，越容易使其摩擦生电。

1.2.2 静电的危害

学习指南

注意生产和生活过程中产生静电的原因并加以防范。

静电的危害是由于静电放电和静电场力而引起的。因此，静电的基本物理特性：异种电荷相互吸引；与大地间有电位差；会产生放电电流。这三种特性就可能对电子元器件造成危害。

想一想

电子元器件“一生”中都会遭受静电的危害吗?

1.静电危害的具体表现

静电的危害通常表现为以下几个方面。

（1）元器件吸附灰尘，改变线路间的电阻，影响元器件的功率和寿命。

（2）由于电场或电流的作用，可能会破坏元器件的绝缘性或导电性而使元器件不能工作（全部破坏）。

（3）由于瞬间电场或电流产生的热量造成元器件损伤，尽管仍能工作，但寿命受到损伤。如果元器件完全被破坏，必然能够在生产及检验过程中被检查出来，所以影响相对较小。如果元器件轻微受损，在正常测试条件下不易发现，在这种情况下，常会因经过多次的使用，才被完全破坏。这种情况在生产过程中不易被检查出来，但对以后的损失将是难以预测的。

（4）研究表明：静电放电还能造成更严重的问题。任何部件测试时，可能并没有发现由于静电放电所造成的残次元器件，如果在后续装配工序发现元器件失效，将导致返工或更换元器件，从而造成成本增加。一旦元器件在工作现场失效，其修理或更换的费用会比制造阶段发现并解决问题所需的费用多花100倍以上。

如图1-1所示，列出了因静电引起的元器件损伤情况，左图箭头所示是半导体中的静电放电损坏点，右图显示了两金属连线间静电放电所造成的金属搭线的细节。

图1-1 元器件损伤放大示意图

2.静电危害半导体的途径

静电危害半导体的途径通常有以下几种。

（1）人体带电使半导体损坏。

表1-2列出了日常工作所产生的静电强度（据MR.OWEN J.MCATEER1970年7月发表的报告）。

表1-2 静电强度

显然，在人们工作过程中，若不注意静电的防护，静电敏感元器件往往就会不知不觉地受到静电的损害。通常情况下，人体可带2000V的静电电压。当一个带电的人体，在交换机等电子产品装配、检焊过程中，手一旦触摸到元器件，就会把储存的一些能量传递到元器件或通过元器件传递到大地。在许多情况下，放电脉冲就有足够的电能来改变元器件的参数，甚至熔毁结点。

（2）电磁感应使元器件损坏。带电体周围的电场和大地之间存在着电位梯度，当元器件，如MOS元器件，接了引脚之后，引脚和电极便连接成回路，相当于天线，由于引脚电场梯度远大于介质电压，于是很容易使二氧化硅被击穿，元器件永久失效。

（3）元器件本身带电使元器件损坏。元器件带电主要是元器件与元器件之间摩擦产生的。由于元器件本身可起到电容器的作用，在有效接触之前，储存有电容，于是便可产生放电脉冲而损害元器件。

做一做

（1）静电的危害通常表现在哪些方面?

（2）静电危害半导体的途径通常有哪几种?

（3）预防静电的基本原则是什么?

3.电子元器件遭受静电破坏的情况

一个元器件从生产出来以后，一直到它损坏之前，所有的过程都受到静电的威胁。

（1）元器件制造：这个过程包含制造、切割、接线、检验到交货。

（2）印制电路板（PCB）到单元电路板：收货、验收、储存、插件、焊接、品管、包装到出货。

（3）产品生产与装配：电路板验收、储存、装配、品管、出货。

（4）产品使用：收货、安装、试验、使用及保养。

在整个过程中，每一阶段中的每一个小步骤，元器件都有可能遭受静电的影响。实际上，最主要而又最容易被忽略的一点却是元器件的传送与运输的过程。在这个过程中，不但包装因移动而容易产生静电，而且整个包装因容易暴露在外界电场（如经过高压设备附近、工人移动频繁、车辆迅速移动等）中而受到破坏，所以在传送与运输过程中须要特别注意静电防护，以减少损失和避免无谓的纠纷。

4.静电放电对通信设备造成的损伤

1）对设备内集成电路的损伤

静电对集成电路的损伤主要表现于静电的放电造成芯片内热二次击穿、金属喷镀熔融、介质击穿、表面击穿、体积击穿等，使集成电路彻底损坏和由于静电引起的潜在损害。

当静电放电能量达到一定值时，足以引起塑封集成电路的爆炸，使其芯片完全烧毁裸露，造成人身伤害及通信设备故障。

静电放电可以引起通信设备内部集成电路突然失效，同时，静电造成电路潜在损伤会使其参数变化、品质劣化、寿命降低，使通信设备运行一段时间后，随温度、时间、电压的变化出现各种故障。这潜在的危害也是静电防护要解决的重点之一。

2）静电敏感元器件（ESDS）的分类及处理方法

根据GJB1649，按静电放电引起电子元器件损伤的电压值不同，可将其分为1、2、3类静电敏感元器件。

1类：0～1999V。

2类：2000～3999V。

3类：4000～15999V。

现代的通信设备选用敏感元器件，其敏感性范围大多是1类、2类、3类共存并混装于印制电路板上，即在一块印制电路板上，既装有1类元器件也装有2、3类元器件，所以对现代通信设备的静电防护必须按照1类静电敏感元器件进行。

3）静电放电的电磁场影响

静电放电将形成频谱很宽的干扰电磁场，很容易感应接收进入通信设备内，扰乱系统的正常运行，如使误码率增大、设备误动作等，极大地影响设备工作的可靠性。

1.2.3 静电的防护与措施

防止静电首先要设法控制生产工艺过程，限制静电产生，对已产生的静电应加强静电的泄漏或中和，以消除电荷的大量积聚使其达不到危险的程度。

学习指南

注意静电的防护措施及防静电方法，有效减少或消除静电危害。

1.预防静电的基本原则

（1）抑制或减少厂房内静电荷的产生，严格控制静电源。

（2）及时安全、可靠地消除厂房内产生的静电荷，避免静电荷积累。静电导电材料和静电耗散材料用泄漏法，使静电荷在一定时间内通过一定的路径泄放到地。绝缘材料用离子静电消除器为代表的中和法，使物体上积累的静电荷吸引空气中带来的异种电荷，被中和而消除。用静电屏蔽容器运送静电敏感元器件或组件。在静电安全区域使用或生产静电敏感元器件。

（3）定期（如一周）对防静电设施进行维护和检验。

想一想

在日常生活和生产中，应如何预防人体带电?

2.静电的防护措施

根据静电危害半导体集成电路的三个途径，可以制定相应预防静电的措施。

1）预防人体带电对敏感元器件的影响

（1）由于人体是一个静电带电体，因此对实际操作人员必须进行上岗前防静电知识培训，以提高其静电防护意识。

（2）在人体从车间外进入车间内时，设法将人体多余电荷中和或泄放掉。例如，在厂房入口处安装金属门帘和离子风机。定功率的离子风机可消除整个环境的静电。

（3）生产人员或每一位入厂人员（包括库房、待检库、物料、IC成型、在线测试、单板清洗、单板功能联机测试、维修、整机测试等）要穿防静电工作服和防静电鞋，以免在身上积累电荷。

（4）在工作过程中，要佩戴防静电手环或防静电手套。

（5）凡装配、维修线路板的工作台面上应铺有防静电台垫并可靠接地。

（6）生产厂房、实验室应布有符合标准的接地系统（静电保护接地电阻应不大于10MΩ），各工序均应有与整体地线相连的局部地线。另外，波峰焊机、焊料与传递系统、焊接工具、测试设备、调试中整机也应接地。

2）预防电磁感应的影响

为了预防电磁感应的影响，要将元器件或其组件放置到远离电场的地方。

3）预防元器件本身带电的影响

各工序的IC元器件应使用专门的静电屏蔽容器（导电性塑料盒、导电性塑料袋、导电性海绵、导电屏蔽袋）盛放。

4）控制工作环境的湿度

由于湿度与静电强度有很大的关系，因此严格控制工作环境的湿度，可以防止环境中的静电影响。

总之，一个完整的静电防护工作应具备：完整的静电安全工作区域；适当的静电屏蔽容器；工作人员具备有完全的防护观念；警示客户（包含元器件装配、设备使用和维护人员），使客户不致因不知道而造成破坏。

3.静电防护材料和防静电设施

1）防静电的基本

....
