书名：建筑电气控制技术

作者：苏山　魏华

ISBN：9787121268595

版权所有 · 侵权必究

前言

随着我国建筑行业的蓬勃发展，各地企业需要大量的建筑类专业技能型人才，为满足现代社会对专业人才的迫切需求，培养适应建筑电气职业标准的高素质技术技能型人才，深化职业教育教学改革，推行工学结合项目导向人才培养模式，构建以岗位能力为核心、以实践教学为主体的特色课程体系和人才培养方案。本书根据教育部新的职业教育教学改革精神，结合国家高职示范建设项目成果以及行业技术发展进行编写。

本书选取多个最新的工程应用实例，全面引入当前建筑电气工程实践中的新知识、新技术和新产品，剔除了过时的内容，具有很强的职业教育特色，体现建筑电气行业技术发展要求，行业特点鲜明。本书以培养高素质技术技能型人才为目标，编写思路清晰、概念准确、用词恰当、内容新颖，具有较强的实用性和先进性。

本书既讲述电气控制技术的基本原理，又重点介绍电气控制技术在建筑电气领域中的最新应用，不仅优化和调整了许多原有课程内容，还增加了如双电源切换装置、电涌保护器、控制与保护开关电器、软启动控制、变频启动控制、消防稳压泵的典型控制、排水设备的控制、通风排烟设备的控制、电梯微机控制系统、电气控制设计中的电气保护等新内容。另外，为适应可编程序控制技术的应用需求，本书专用一章来介绍可编程序控制器的组成和工作原理、使用技术，突出在工程上的应用性。

本书共分为9章，内容包括：常用低压电器、电气控制的典型环节与规律、给排水设备的控制、通风排烟设备的控制、空调与制冷设备的控制、电梯的控制、建筑施工常用机械设备的控制、可编程序控制、电气控制设计等。本书为高等职业本专科院校建筑类专业相应课程的教材，也可作为开放大学、成人教育、自学考试、中职学校和培训班的教材，以及工程技术人员的参考书。

本书由浙江建设职业技术学院苏山和广西经贸职业技术学院魏华任主编，马福军、王瑾烽、叶亭、江祥明任副主编。其中第1、9章由苏山编写；第2章由魏华编写；第6章由马福军编写；第8章由王瑾烽编写；第5、7章由叶亭编写；第3、4章由江祥明编写。全书由苏山负责统一定稿，由浙江省建筑设计研究院教授级高级工程师杨彤、浙江中凯科技股份有限公司高级工程师李华民、中天建设集团浙江安装工程有限公司高级工程师卢丹凤进行了认真的审阅，并提供了非常宝贵的修改意见，在此谨向他们表示诚挚的谢意。

本书参考了大量的书刊资料，并引用了部分内容，除在参考文献中列出外，在此一并向这些书刊资料的作者表示衷心的感谢。

由于建筑电气控制新技术、新产品的不断发展和进步，加之我们的专业水平有限、时间仓促，书中难免有错漏之处，恳请广大读者批评指正。

为了方便教师教学，本书还配有免费的电子教学课件、练习题参考答案，请有此需要的教师登录华信教育资源网（http：//www.hxedu.com.cn）免费注册后再进行下载，有问题时请在网站留言板留言或与电子工业出版社联系（E-mail：hxedu＠phei.com.cn）。

编者

第1章 常用低压电器

教学导航

知识分布网络

章节导读

低压电器的分类、结构与工作原理：低压电器的分类与用途、低压电器的结构要求、电磁式控制电器的基本原理及电气控制技术中常用的图形、文字符号。

开关和保护类电器：刀开关、低压负荷开关、熔断器式刀开关、熔断器、断路器、漏电保护器、双电源切换装置、电涌保护器。

控制类电器：主令电器（广义）、接触器、继电器、控制与保护开关电器、电动机控制器、软启动器、变频器。

1.1 低压电器的分类、结构与工作原理

在我国经济建设事业和人民生活中，电能的应用越来越广泛，大多采用低压供电。为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制和保护作用的各类断路器、接触器、继电器等低压电器。即无论是低压供电系统还是控制生产过程的电力拖动控制系统，都是由用途不同的各类低压电器组成的。随着科学技术和生产的发展，低压电器的种类不断增多，用量也不断增大，用途更为广泛。

1.1.1 低压电器的分类与用途

我国现行标准将工作电压交流1200V、直流1500V以下的电气线路中起通断、保护、控制或调节作用的电器称为低压电器。

1.低压电器的分类

低压电器的种类繁多，工作原理也各异，因而有不同的分类方法。以下介绍三种分类方式。

1）按用途和控制对象分

按用途和控制对象不同，可将低压电器分为开关保护类电器和控制类电器。

（1）用于低压电力网的开关保护类电器：这类低压电器主要用于低压供电系统，它包括刀开关、负荷开关、隔离开关、断路器和熔断器等。对配电电器的主要技术要求是断流能力强、限流效果好；在系统发生故障时保护动作准确，工作可靠；有足够的热稳定性和动稳定性。

（2）低压控制电器：这类电器主要用于电力拖动及自动控制系统，它包括接触器、启动器和各种控制继电器等。对控制电器的主要技术要求是操作频率高，电器和机械寿命长，有相应的转换能力。

2）按操作方式分

按操作方式不同，可将低压电器分为自动电器和手动电器。

（1）自动电器：通过电磁（或压缩空气）做功来完成接通、分断、启动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。

（2）手动电器：通过人力做功来完成接通、分断、启动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。

3）按工作原理分

按工作原理不同，可将低压电器分为电磁式电器和非电量控制电器。

（1）电磁式电器：这类电器是根据电磁感应原理进行工作的，它包括交直流接触器、电磁式继电器等。

（2）非电量控制电器：这类电器是以非电物理量作为控制量进行工作的，包括按钮开关、行程开关、热继电器、速度继电器等。另外，低压电器按工作条件还可划分为一般工业电器、船用电器、化工电器、矿用电器、牵引电器及航空电器等几类，对不同类型低压电器的防护形式、耐潮湿、耐腐蚀、抗冲击等性能的要求不同。

下面，我们将重点介绍最典型的几类低压电器，如刀开关、熔断器、断路器、接触器、继电器、主令电器、启动器等。

2.低压电器的基本用途

在输送电能的输电线路和各种用电的场合，需要使用不同的电器来控制电路通、断，并对电路的各种参数进行调节。低压电器在电路中的用途就是根据外界控制信号或控制要求，通过一个或多个器件组合，自动或手动地接通、分断电路，连续或断续地改变电路状态，对电路进行切换、控制、保护、检测和调节。

1.1.2 低压电器的结构要求

低压电器产品的种类多、数量大，用途极为广泛。为了保证不同产地、不同企业生产的低压电器产品的规格、性能和质量一致，通用和互换性好，低压电器的设计和制造必须严格按照国家的有关标准，尤其是基本系列的各类开关电器必须保证执行三化，即标准化、系列化、通用化，四统一，即型号规格、技术条件、外形及安装尺寸、易损零部件统一的原则。我们在购置和选用低压电器元件时，也要特别注意检查其结构是否符合标准，防止给今后的运行和维修工作留下隐患和麻烦。

1.1.3 电磁式控制电器的工作原理

电磁式控制电器是低压电器中最典型也是应用最广泛的一种电器。控制系统中的接触器和电磁式继电器就是两种最常用的电磁式控制电器。虽然电磁式控制电器的类型很多，但它的工作原理和构造基本相同。其基本结构是由电磁机构和触点系统组成。触点是电磁式控制电器的执行部分，电器就是通过触点的动作来分合被控的电路的。触点在闭合状态下，动、静触点完全接触，并有工作电流通过时，称为电接触。电接触时会存在接触电阻，动、静触点在分离时，会产生电弧，触点系统存在的接触电阻和电弧的物理现象，对电气系统的安全运行影响较大；另外，电磁机构的电磁吸力和反力特性又是决定电器性能的主要因素之一。低压电器的主要技术性能指标与参数就是在这些基础上制定的。因此，触点结构、电弧、灭弧装置以及电磁吸力和反力特性等是构成低压电器的基本问题，也是研究电气元件结构和工作原理的基础。

1.电磁机构

电磁机构是电磁式继电器和接触器等低压器件的主要组成部件之一，工作原理是将电磁能转换成为机械能，从而带动触点动作。常用电磁机构的形式如图1-1所示。

图1-1 常用电磁机构的形式

电磁机构由吸引线圈（励磁线圈）和磁路两部分组成。其中磁路包括铁芯、铁轭、衔铁和空气隙。当吸引线圈通过一定的电压或电流时，产生激励磁场及吸力，并通过气隙转换为机械能，从而带动衔铁运动使触点动作，以完成触点的断开和闭合。

图1-1是几种常用的电磁机构结构示意图。由图可见，衔铁可以直动，也可以绕支点转动。按磁系统形状分类，电磁机构可分为U形（见图1-1（a））和E形（见图1-1（b））两种。铁芯按衔铁的运动方式分为如下几类：

（1）衔铁沿棱角转动的拍合式铁芯如图1-1（a）所示，其衔铁绕铁轭的棱角转动，磨损较小，铁芯一般用电工软铁制成，适用于直流继电器和接触器。

（2）衔铁沿轴转动的拍合式铁芯如图1-1（b）所示，其衔铁绕轴转动，铁芯一般用硅钢片叠成，常用于较大容量的交流接触器。

（3）衔铁做直线运动的直动式铁芯如图1-1（c）所示，衔铁在线圈内成直线运动，较多用于中小容量交流接触器和继电器中。吸引线圈按其通电种类一般分为交流电磁线圈和直流电磁线圈。对于交流电磁线圈，通交流电时，为了减小因涡流造成的能量损失和温升，铁芯和衔铁用硅钢片叠成。对于直流电磁线圈，铁芯和衔铁可以用整块电工软钢做成。当线圈并联于电源工作时，称为电压线圈，它的特点是线圈匝数多，导线线径较细。当线圈串联于电路工作时，称为电流线圈，它的特点是线圈匝数少，导线线径较粗。

2.电磁机构的工作原理

电磁机构使衔铁释放的力与气隙之间的关系曲线称为反力特性曲线。电磁机构使衔铁释放的力一般有两种：一种是利用弹簧的反力，另一种是利用衔铁的自身重力。弹簧的反力与其机械形变的位移量x成正比，其反力特性可写成：

自重的反力与气隙大小无关，如果气隙方向与重力一致，其反力特性可写成：

考虑到常开触点闭合时超行程机构的弹力作用，上述两种反力特性曲线如图1-2所示。其中d₁为电磁机构气隙的初始值；d₂为动、静触点开始接触时的气隙长度。由于超行程机构的弹力作用，反力特性在d₁处有一突变。

图1-2 反力特性曲线

3.吸力特性

电磁机构的吸力与气隙之间的关系曲线称为吸力特性曲线。电磁机构的吸力与很多因素有关，当铁芯与衔铁端面互相平行，且气隙δ比较小时，吸力可近似地按下式求得

式中B—气隙间磁通密度（T）；

S—吸力处气隙端面积（m²）；

F—电磁吸力（N）。

当端面积S为常数时，吸力F与磁通密度B²成正比，即F与磁通φ²成正比，反比于端面积S，即

电磁机构的吸力特性反映的是其电磁吸力与气隙的关系，而励磁电流的种类不同，其吸力特性也不一样。如图1-3所示为交流和直流吸力特性曲线。

图1-3 吸力特性曲线

4.触点系统

触点按其原始状态可分为常开触点和常闭触点。原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点。原始状态闭合，线圈通电后断开的触点叫常闭触点。线圈断电后所有触点复原。

1）触点的接触电阻

当动、静触点闭合后，不可能是完全紧密地接触，从微观看，只是一些凸起点之间的有效接触，因此工作电流只流过这些相接触的凸起点，使有效导电面积减小，该区域的电阻远大于金属导体的电阻。这种由于动、静触点闭合时形成的电阻，称为接触电阻。由于接触电阻的存在，不仅会造成一定的电压损耗，还会使铜耗增加，造成触点温升超过允许值，导致触点表面的“膜电阻”进一步增加及相邻绝缘材料的老化，严重时可使触点熔焊，造成电气系统发生事故。因此，对各种电器的触点都规定了它的最高环境温度和允许温升。

为确保导电、导热性能良好，触点通常由铜、银、镍及其合金材料制成，有时也在铜触点表面电镀锡、银或镍。对于有些特殊用途的电器，如微型继电器和小容量的电器，其触点常采用银质材料，以减小其接触电阻；对于大中容量的低压电器，在结构设计上，采用滚动接触结构的触点，可将氧化膜去掉。

除此之外，触点在运行时还存在磨损，触点的磨损包括电磨损和机械磨损。电磨损是由于在通断过程中触点间的放电作用使触点材料发生物理性能和化学性能变化而引起的。电磨损是引起触点材料损耗的主要原因之一。机械磨损是由于机械作用使触点材料发生磨损和消耗。机械磨损的程度取决于材料硬度、触点压力及触点的滑动方式等。为了使接触电阻尽可能减小，一是要选用导电性好、耐磨性好的金属材料做触点，使触点本身的电阻尽量减小；二是要使触点接触得紧密一些。另外，在使用过程中尽量保持触点清洁，在有条件的情况下应定期清扫触点表面。

2）触点的接触形式

触点的接触形式及结构形式很多，通常按其接触形式分为三种，即点接触、面接触和线接触，如图1-4所示。显然，面接触时的实际接触面要比线接触的大，而线接触的又比点接触的大。图1-4（a）所示为点接触，它由两个半球形触点或一个半球形与一个平面形触点构成，这种结构有利于提高单位面积上的压力，减小触点表面电阻。它常用于小电流的电器中，如接触器的辅助触点和继电器触点。图1-4（b）所示为面接触，这种触点一般在接触表面上镶有合金，以减小触点的接触电阻，提高触点的抗熔焊、抗磨损能力，允许通过较大的电流。中小容量的接触器的主触点多采用这种结构。图1-4（c）所示为线接触，通常被做成指形触点结构，其接触区是一条直线。触点通、断过程中滚动接触并产生滚动摩擦，以利于去掉氧化膜。这种滚动线接触适用于通电次数多、电流大的场合，多用于中等容量电器。

图1-4 触点的接触形式

触点在接触时，为了使触点接触得更加紧密，以减小接触电阻，消除开始接触时产生的振动，一般在触点上都装有接触弹簧。当动触点刚与静触点接触时，由于安装时弹簧预先压缩了一段，因此产生一个初压力F₁，如图1-5（b）所示，并且随着触点闭合，逐渐增大触点间的压力。触点闭合后由于弹簧在超行程内继续变形而产生一终压力F₂，如图1-5（c）所示。弹簧被压缩的距离称为触点的超行程，即从静、动触点开始接触到触点压紧，整个触点系统向前压紧的距离。有了超行程，在触点磨损的情况下，仍具有一定压力，磨损严重时超行程将失效。

图1-5 桥式触点闭合过程位置示意图

5.电弧的产生及灭弧方法

1）电弧的产生及其物理过程

在自然环境中分断电路时，如果电路的电流（或电压）超过某一数值（根据触点材料的不同，此值为0.25～1A、12～20V），触点在分断的时候就会产生电弧。

电弧实际上是触点间气体在强电场作用下产生的放电现象。所谓气体放电，就是触点间隙中的气体被游离产生大量的电子和离子，在强电场作用下，大量的带电粒子做定向运动，于是绝缘的气体就变成了导体。电流通过这个游离区时所消耗的电能转换为热能和光能，发出光和热的效应，产生高温并发出强光，使触点烧损，并使电路的切断时间延长，甚至不能断开，造成严重事故。所以，必须采取措施熄灭或减小电弧，为此首先要了解电弧产生的原因。电弧产生主要经历以下四个物理过程：

（1）强电场放射

触点开始分离时，其间隙很小，电路电压几乎全部降落在触点间很小很小的间隙上，因此该处电场强度很高，每米可达几亿伏，此强电场将触点阴极表面的自由电子拉出到气隙中，使触点间隙中存在较多的电子，这种现象就是所谓的强电场放射。

（2）撞击电离

触点间隙中的自由电子在电场作用下，向正极加速运动，它在前进途中撞击气体原子，该原子被分裂成电子和正离子。电子在向正极运动过程中，又将撞击其他原子，使触点间隙中气体中的电荷越来越多，这种现象称为撞击电离。触点间隙中的电场强度越强，电子在加速过程中所走的路程越长，它所获得的能量就越大，故撞击电离的电子就越多。

（3）热电子发射

撞击电离产生的正离子向阴极运动，撞击在阴极上会使阴极温度逐渐升高，使阴极金属中电子动能增加，当阴极温度达到一定程度时，一部分电子有足够动能将从阴极表面逸出，再参与撞击电离。由于高温使电极发射电子的现象称为热电子发射。

（4）高温游离

当电弧间隙中气体的温度升高时，气体分子热运动速度加快。当电弧的温度达到3000℃或更高时，气体分子将发生强烈的不规则热运动并造成相互碰撞，结果使中性分子游离成为电子和正离子。这种因高温使分子撞击所产生的游离称为高温游离。当电弧间隙中有金属蒸气时，高温游离大大增加。另外，伴随着电离的进行，还存在着消电离作用。消电离是指正负带电粒子接近时在结合成为中性粒子的同时，削弱了电离的过程。消电离过程可分为复合和扩散两种。电离和消电离作用是同时存在的。当电离速度快于消电离速度时，电弧就增强；当电离与消电离速度相等时，电弧就稳定燃烧；当消电离速度大于电离速度时，电弧就会熄灭。因此，要使电弧熄灭，一方面要减弱电离作用，另一方面是增强消电离作用。

2）电弧的熄灭及灭弧的方法

对于需要通断大电流电路的电器，如接触器、低压断路器等，要有较完善的灭弧装置。对于小容量继电器、主令电器等，由于它们的触点是通断小电流电路的，因此不要求有完善的灭弧装置。根据以上分析的原理，常用的灭弧方法和装置有以下几种。

（1）电动力吹弧

图1-6是一种桥式结构双断口触点，流过触点两端的电流方向相反，将产生互相排斥的电动力。当触点打开时，在断口中产生电弧。电弧电流在两电弧之间产生图中以“⊕”表示的磁场，根据左手定则，电弧电流要受到一个指向外侧的电动力F的作用，电弧向外运动并拉长，使其迅速穿越冷却介质，从而加快电弧冷却并熄灭。这种方法一般多用于小功率的电器中；当配合栅片灭弧时，也可用于大功率的电器中。交流接触器通常采用这种灭弧方法。

（2）栅片灭弧

灭弧栅一般由多片镀铜薄钢片（称为栅片）和石棉绝缘板组成，它们通常在电器触点上方的灭弧室内，彼此之间互相绝缘。如图1-7所示为栅片灭弧示意图。

图1-6 桥式触点灭弧原理

1—动触点；2—静触点

图1-7 栅片灭弧示意图

1—灭弧栅片；2—触点；3—电弧

当触点分断电路时，在触点之间产生电弧，电弧电流产生磁场，由于钢片磁阻比空气磁阻小得多，因此，电弧上方的磁通非常稀疏，而下方的磁通却非常密集，这种上疏下密的磁场将电弧拉入灭弧罩中，当电弧进入灭弧栅后，被分割成数段串联的短弧。这样每两片灭弧栅片可以看作一对电极，而每对电极间都有150～250V的绝缘强度，使整个灭弧栅的绝缘强度大大加强，而每个栅片间的电压不足以达到电弧燃烧电压，同时栅片吸收电弧热量，使电弧迅速冷却而很快熄灭。

（3）磁吹灭弧

磁吹灭弧方法是利用电弧在磁场中受力，将电弧拉长，并使电弧在冷却的灭弧罩窄缝隙中运动，产生强烈的消电离作用，从而将电弧熄灭。其原理如图1-8所示。图中，在触点电路中串入吹弧线圈3，当主电流I通过线圈时，产生磁通φ，根据右手螺旋定则可知，该磁通从导磁体通过导磁夹片，在触点间隙中形成磁场。图中“×”符号表示磁通φ方向为进入纸面。当触点打开时在触点间隙中产生电弧，电弧自身也产生一个磁场，该磁场在电弧上侧，方向为从纸面出来，用“⊙”符号表示，它与线圈产生的磁场方向相反。而在电弧下侧，电弧磁场方向进入纸面，用“⊕”符号表示，它与线圈的磁场方向相同。这样，两侧的合成磁通就不相等，下侧大于上侧，因此，产生强烈的电磁力将电弧推向灭弧罩，使电弧急速进入灭弧罩，电弧被拉长并受到冷却而很快被熄灭。此外，由于这种灭弧装置是利用电弧电流本身灭弧，因而电弧电流越大，吹弧能力也越强，它广泛应用于直流灭弧装置中（如直流接触器）。

图1-8 磁吹式灭弧装置

1—铁芯；2—绝缘管；3—吹弧线圈；4—导磁夹片；5—灭弧罩；6—引弧角；7—静触点；8—动触点

1.1.4 电气控制技术中常用的图形、文字符号

电气控制线路图用于表达电气设备的电气控制系统的结构、原理等设计意图，将电气控制线路中的各元器件的连接用一定的图形及文字符号表示出来。为了便于交流与沟通，我国参照国际电工委员会（IEC）颁布的有关文件，制定了电气设备有关国家标准。近年来，国家颁发了一系列与IEC接口的国家系列标准，如1996—2000年颁布的GB/T4728.2～4728.13《电气简图用图形符号》，2005—2008年颁布的GB/T6988.1—2008、GB/T6988.5—2008《电气技术用文件的编制》，2002—2005年颁布的GB/T5094.1～5094.4《工业系统、装置与设备以及工业产品—结构原则与参照代号》，2003年颁布实施的GB18656—2002《工业系统、装置与设备以及工业产品系统内端子的标识》，2008年颁布的GB/T18135《电气工程CAD制图规则》，2003年颁布的GB/T19045《明细表的编制》，2012年颁布并实施的GB/T50786—2012《建筑电气制图标准》。表1-1～表1-3中列出了常用电气图形、文字符号以供参考。

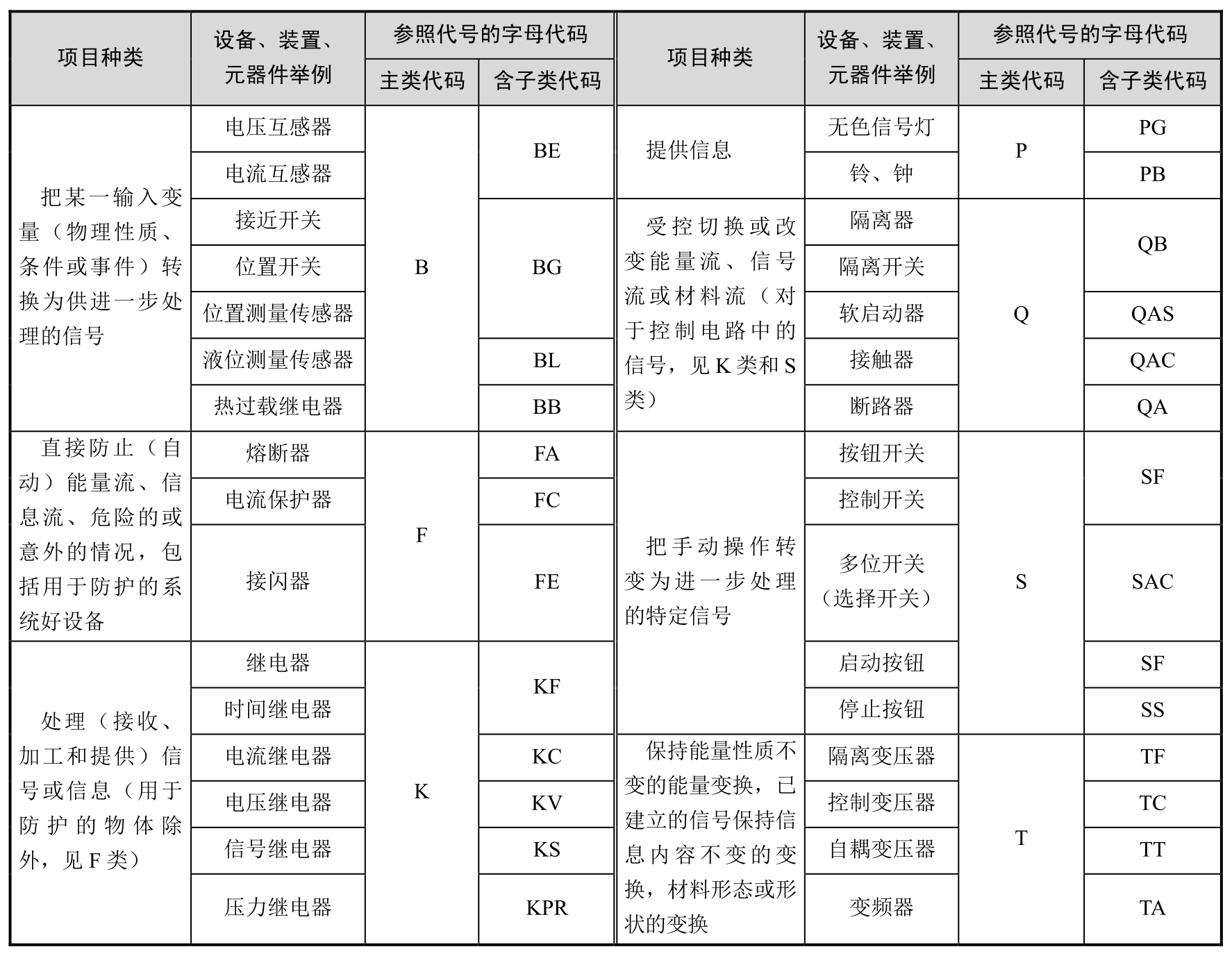

表1-1 电气技术中常用的基本文字符号

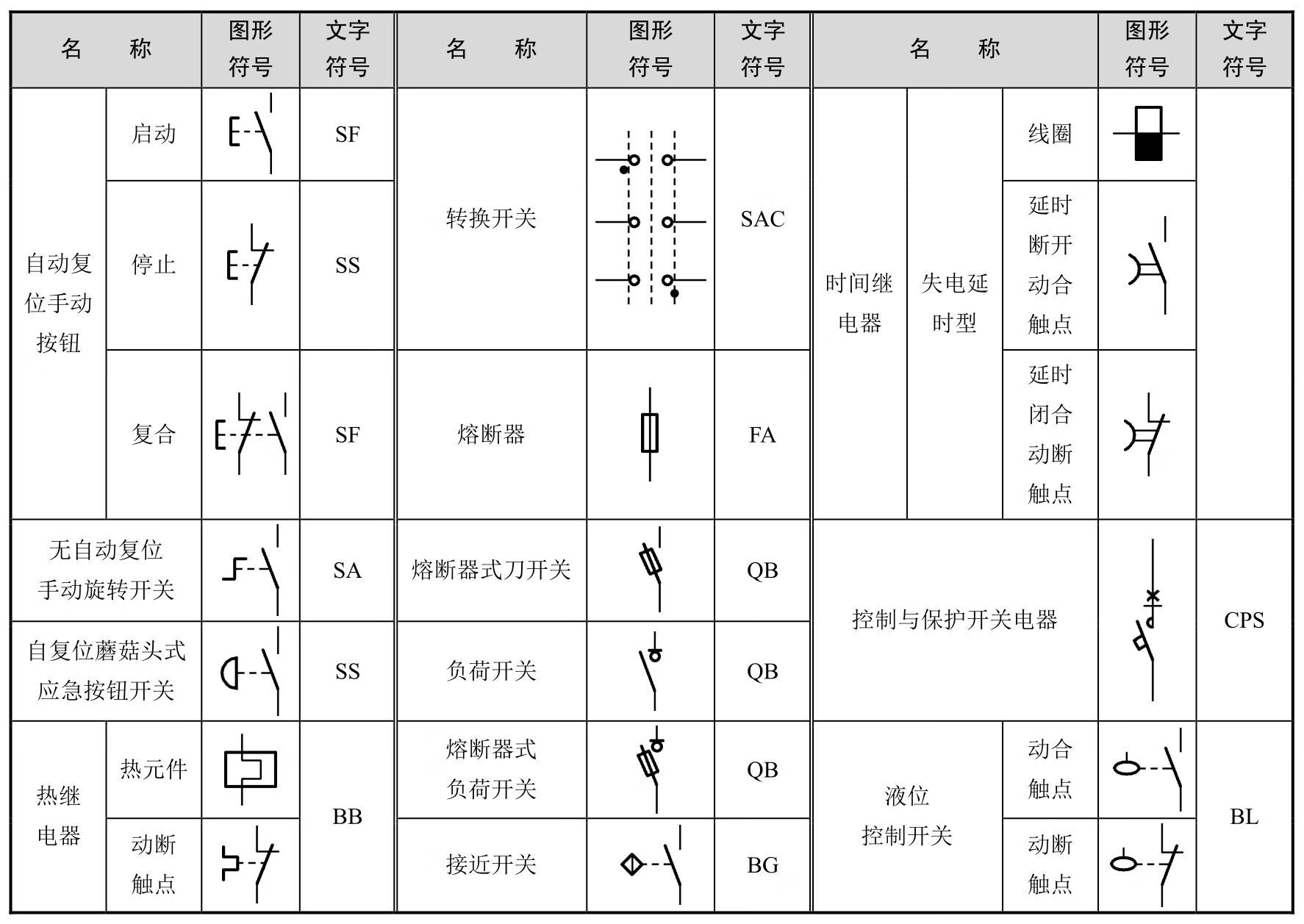

表1-2 常用电气图形、文字符号表

续表

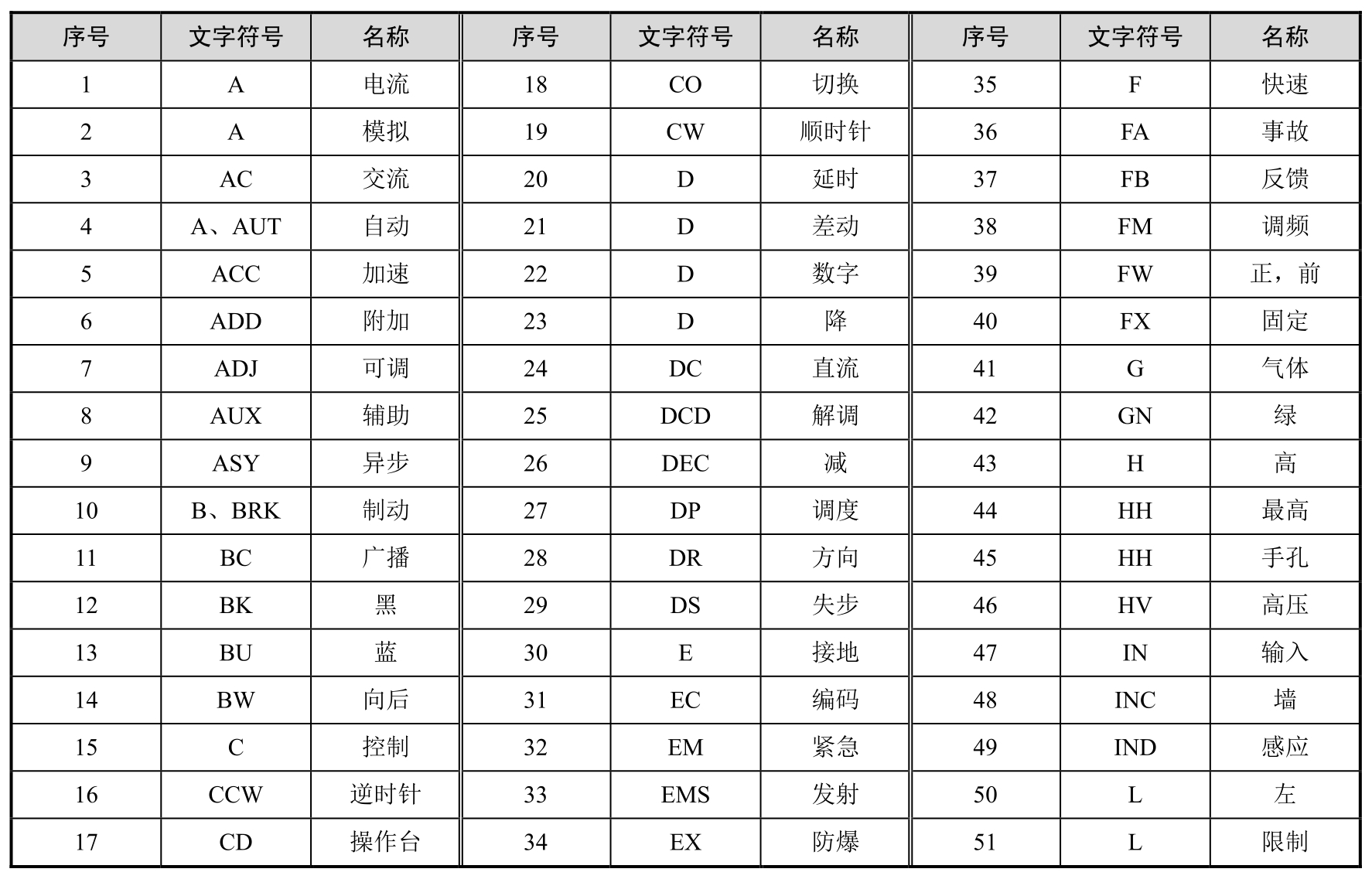

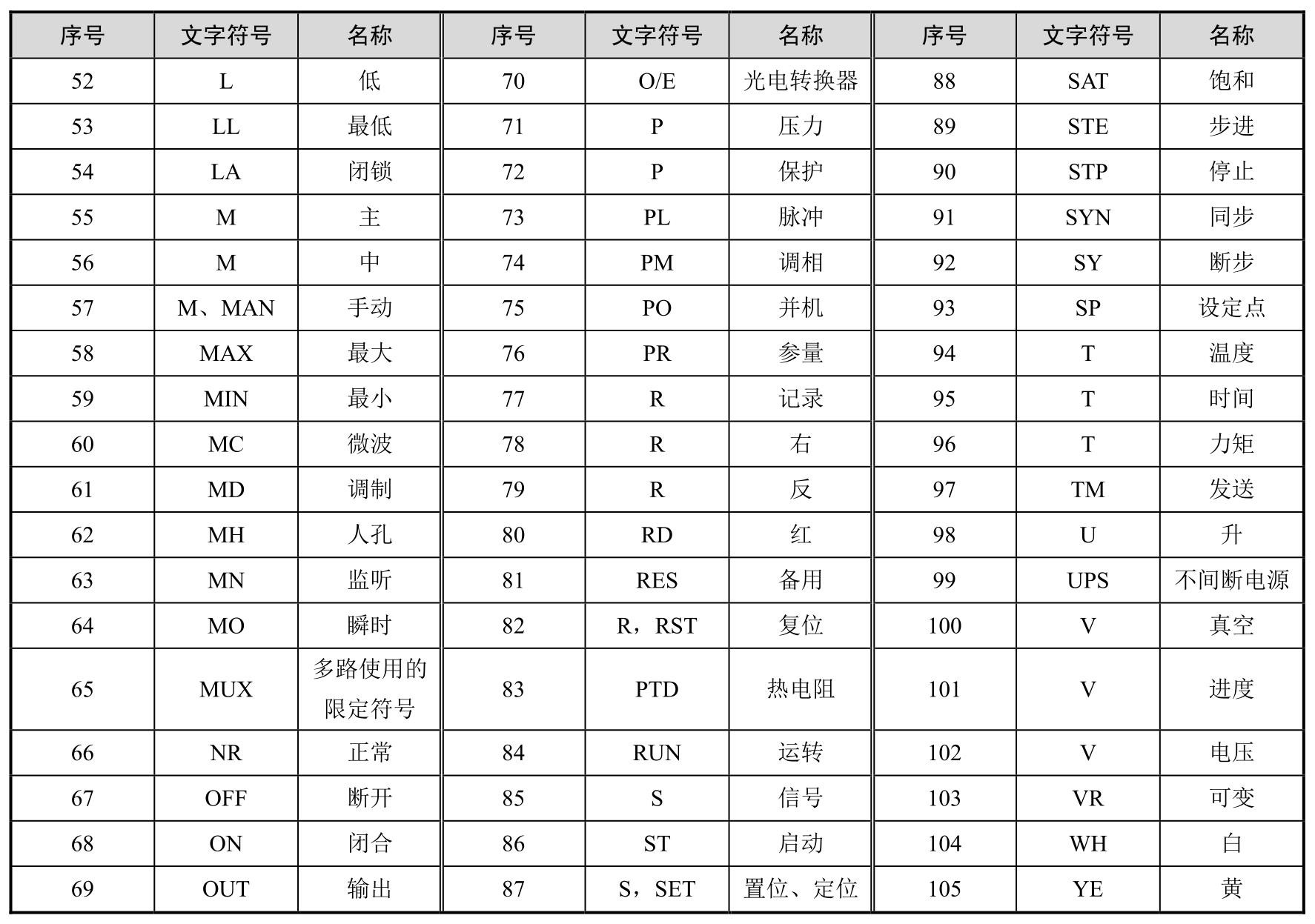

表1-3 电气技术中常用的辅助文字符号

续表

1.2 开关和保护类电器

1.2.1 刀开关

刀开关是低压配电中结构最简单、应用最广泛的电器，主要用在低压成套配电装置中，作为不频繁手动接通和分断交直流电路或作隔离开关用；也可以用于不频繁接通与分断额定电流以下的负载，如微型电动机等。

刀开关由手柄、触刀、静插座、铰链支座和绝缘底板组成，如图1-9所示。刀开关按极数分为单极、双极和三极；按操作方式分为直接手柄操作式、杠杆操作机构式和电动操作机构式；按刀开关转换方向分为单投和双投等。

1.分类与作用

图1-9 刀开关典型结构

1—手柄；2—触刀；3—静插座；4—铰链支座；5—绝缘底板

刀开关的主要类型有隔离开关、负荷开关、熔断器式刀开关等。常用的产品有HD14、HD17、HS13系列刀开关，HK2、HD13BX系列开启式负荷开关，HRS、HR5系列熔断式刀开关。HD系列刀开关、HS系列刀型转换开关主要用于交流380V、50Hz电力网中作电源隔离或电流转换之用，是电力网中必不可少的电气元件，常用于各种低压配电柜、配电箱、照明箱中。当电源一进入首先接的是刀开关，再接熔断器、断路器、接触器等其他电气元件，以满足各种配电柜、配电箱的功能要求。当其以下的电气元件或电路中出现故障，切断隔离电源就靠它来实现，以便对设备、电气元件的修理更换。HS系列刀型转换开关主要用于转换电源，即当一路电源不能供电，需要另一路电源供电时就由它来进行转换，当转换开关处于中间位置时，可以起隔离作用。

2.型号及意义

3.主要技术参数

HD17系列刀开关的主要技术参数详见表1-4。

表1-4 HD17系列刀开关的主要技术参数

为了使用方便和减小体积，在刀开关上安装熔丝或熔断器，组成兼有通断电路和保护作用的开关电器，如开启式负荷开关、熔断器式刀开关等。

1.2.2 低压负荷开关

1.作用

低压负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断小容量额定负荷电流和一定的过载电流，但不能切断短路电流，只用于不频繁接通和分断小容量电路。

2.符号及技术参数

（1）低压负荷开关的符号及外形如图1-10所示。

图1-10 低压负荷开关的符号及外形

（2）低压负荷开关的主要技术参数详见表1-5。

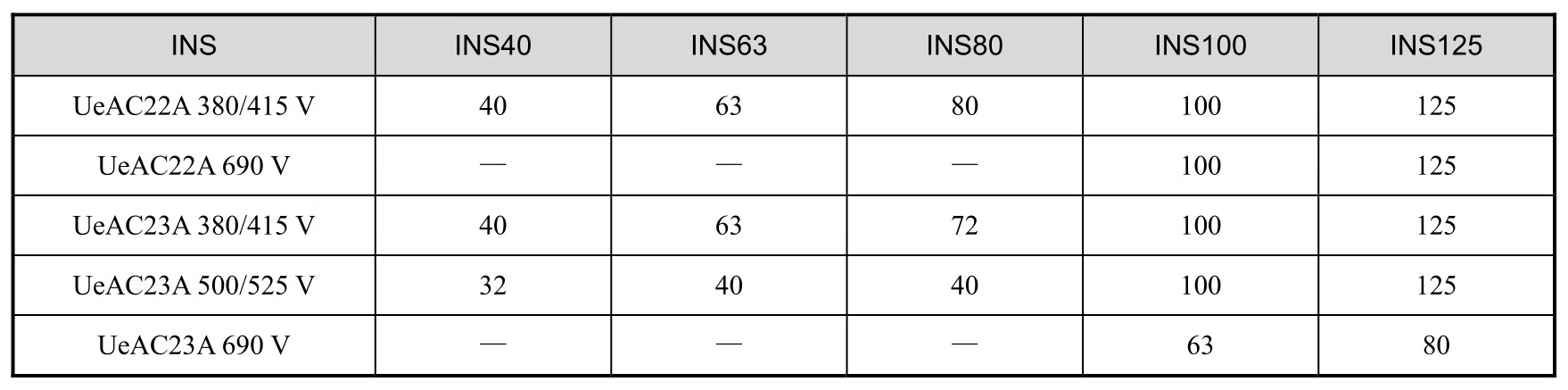

表1-5 低压负荷开关的主要技术参数

1.2.3 熔断器式刀开关

1.作用

熔断器式刀开关即熔断器式隔离开关，是以熔断体或带有熔断体的载熔件作为动触点的一种隔离开关，主要用于额定电压AC600V（45～62Hz）、额定发热电流至630A的具有高短路电流的配电电路和电动机电路中作为电源开关、隔离开关、应急开关，并作电路保护用，但一般不作直接控制单台电动机之用。

2.型号及意义

熔断器式刀开关的型号及意义如下：

3.主要技术参数

HR5系列熔断器式刀开关的主要技术参数详见表1-6。

表1-6 HR5系列熔断器式刀开关的主要技术参数

刀开关的外形、图形符号及文字符号如图1-11所示。

图1-11 刀开关的外形、图形符号及文字符号

1.2.4 熔断器

低压配电系统中熔断器是起安全保护作用的一种电器。当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电路，避免电气设备损坏，防止事故蔓延。熔断器广泛应用于低压配电系统和控制系统及用电设备中，作短路和过电流保护，它通常与被保护电路串联，能在电路发生短路或严重过电流时快速自动熔断，从而切断电路电源，起到保护作用。熔断器与其他开关电器组合可构成各种熔断器组合电器，如熔断器式隔离器、熔断器式刀开关、隔离器熔断器组合负荷开关等。熔断器的图形、文字符号见表1-2。

1.熔断器的

....
