前言

电气传动控制技术是以生产机械的驱动装置——电动机为控制对象，以微电子装置为核心、以电力电子装置为执行机构，在自动控制理论、信息传输理论指导下组成电气传动控制系统，控制电动机的转速按给定的规律进行自动调节，使之既满足生产工艺的最佳要求，又具有提高效率、减少能耗、提高产品质量、降低劳动强度的最佳效果。电气传动控制技术广泛应用于国防、能源、交通、冶金、煤炭、化工、港口等领域。纵观各国近代工业发展史，放眼现代工业发展的新潮流，人们越来越认识到电气传动控制技术是现代化国家的一个重要技术基础。可以认为：大到一个国家，小到一个工厂，电气传动控制技术水平可以反映出其现代化水平。从20世纪80年代末开始，电气传动控制领域进行了一场重要的技术变革——将原来只用于恒速传动的交流电动机实现速度控制，而引发这一变革的导火索就是变频器。因而，学习、掌握和应用变频器及其控制技术成为高职院校机电类专业学生和负责生产现场维护的电气人员必须要掌握的知识和技术要求。

目前，高职层次学生学习使用的变频器教材虽然很多，但大多是针对变频器工作原理介绍和开关量控制而编写的，在内容上很少涉及模拟量控制和网络通信控制方面知识，没有使学生了解主流传动控制技术和控制方法；在形式上没有体现“教、学、做”一体化教学理念，不能切实提高学生的实践能力。本书以变频器应用为切入点，专门对三菱FR-A700机型做全面解读，不仅让学生学习一些基础的理论知识和一些基本操作，还要使学生熟悉和掌握变频器的“精细化、数字化、网络化”控制方法。

本书遵照高职人才培养要求，注重理论联系实际，内容由浅入深，循序渐进，通俗易懂，有助于学生在较短的时间内掌握变频器的基本理论，具备一定的动手实践能力。全书共包括9个任务，分别为任务1变频器认识训练、任务2变频器拆装操作训练、任务3变频器基础操作训练、任务4变频器的测量操作训练、任务5功能参数预置操作训练、任务6外部端子控制变频器运行操作训练、任务7 PLC模拟量控制变频器运行操作训练、任务8 PLC RS-485通信控制变频器运行操作训练、任务9 PLC网络控制变频器运行操作训练。这9个学习任务的教学内容是相互独立的，各高职院校也可以根据自己的实训条件和学情选取其中某些任务来组织教学。

本书在内容取材及安排上具有以下特点：

（1）以变频器的基本结构、外部接口、控制方法及实际应用等作为任务教学的主体，注重每个任务的分析与应用，强化学生的工程意识，既能让学生懂得变频器的工作原理，又能培养学生解决实际问题的能力。

（2）每个任务的开篇均提出了知识目标与技能目标；正文中的【课堂讨论】、【工程经验】、【小知识】及【注意】等大多针对工程中实际遇到的问题，具有很高的工程实用性。

（3）每个实训任务都以“实际、实用、实践”为原则，从职业素质、专业素质以及解答工程实际问题三个方面培养学生的工程素质。

（4）文字表述简洁，附有大量图片，便于加强学生对变频器的直观认识和变频控制的深入了解。

通过本课程的学习，将使学生掌握变频控制技术方面的必备知识，具备从事变频器安装、维修、维护等岗位的基本技能。

本书由辽宁机电职业技术学院李冬冬、许连阁、马宏骞任主编，关长伟、谢海洋任副主编，其中，李冬冬编写了任务1和任务2；谢海洋编写了任务3和任务4；迟颖编写了任务5；丁紫佩编写了任务6；关长伟编写了任务7；许连阁编写了任务8；马宏骞编写了任务9和附录部分。

由于编者水平所限，书中不妥之处在所难免，敬请兄弟院校的师生及其他读者给予批评和指正。请您把对本书的建议和意见告诉我们，以便修订时改进。所有意见和建议请寄往：E-mail：zkx2533420＠163.com。

编 者

2015年8月

任务1 变频器认识训练

【任务要求】

以认识变频器为训练任务，通过对变频器外部结构和铭牌的学习，使学生熟悉变频器，掌握其铭牌信息及主要参数。

1.知识目标

（1）熟悉变频器的外部结构、防护形式及散热方式。

（2）熟悉变频器的操作单元、显示内容及键盘设置。

（3）掌握变频器的铭牌信息、型号标识及主要参数。

2.技能目标

（1）能准确识别变频器的铭牌及型号。

（2）能正确读取变频器的主要参数。

【知识储备】

电力拖动诞生于19世纪，距今已有100多年的历史，现已成为动力机械拖动的主要方式。一直以来，在不变速拖动系统或调速性能要求不高的场合采用的都是交流电动机，而在调速性能要求较高的系统中则主要采用直流电动机。从20世纪80年代末开始，随着电力电子器件及信息控制技术的发展，电气传动控制领域进行了一场重要的技术变革，而引发这一变革的导火锁就是变频器。

变频器又称变频调速器，它是一种电能控制装置。变频器利用功率型半导体器件的通断作用，将固定频率的交流电转换为可变频率的交流电。在电气传动控制领域，变频器的作用非常重要，应用也十分广泛，目前从一般要求的小范围调速传动到高精度、快响应、大范围的调速传动，从单机传动到多机协调运转，几乎都可以采用变频技术。变频器可以调整电动机的功率，实现电动机的变速运行，以达到节电的目的；变频器可以在零频率、零电压时逐步启动，减少对电网的冲击，不会产生峰谷差值过大的问题；变频器可以按照用户的需要进行平滑加速；变频器可以控制电气设备的启停，使整个控制操作更加方便可靠，寿命也会相应增加；变频器可以优化生产工艺过程，并能根据工艺过程迅速改变，通过PLC或其他控制器来实现远程速度控制。

【学习经验】

对于一个初学者来讲，如何学好变频器是一个头疼的问题。在学习中除了要掌握一定的基础知识，还要有理论学习后的实践操作。在理论方面，要多看变频器方面的书籍，了解变频器的工作原理、参数含义及控制方式，要知道《使用手册》的大概内容是什么。在实践方面，要多了解与变频器相关的资讯，多参与变频器项目的实践，结合实践的一些特殊要求多动手操作，并注重现场经验的积累。有条件的话，可以去参加一些变频器、PLC培训机构组织的学习，通过有针对性的培训，使自己的综合实践能力在短期内得到快速提升。另外，上网浏览或直接参与工控方面的论坛也是快速成手的一个好途径。

变频器的内部结构相当复杂，除了由整流、滤波、逆变组成的主电路外，还有以微处理器为核心的运算、检测、保护、隔离等控制电路。但对大多数用户来说，只是把变频器作为一种电气设备的整体来使用，因此，可以不必探究其内部电路的深奥原理，但对变频器有个基本了解还是必要的。

本书以三菱FR-A740-0.75 K-CHT变频器为例，详细介绍三菱FR-A740系列变频器的使用及相关操作，并结合电气传动控制技术的发展，重点学习PLC模拟量控制、485通信控制和CCLK总线控制等主流控制方法。

图1.1 三菱FR-A700系列变频器的结构

1.变频器的结构

三菱FR-A700系列变频器的结构基本相同，整体外形为半封闭式，从外观上看，它主要由操作单元、护盖、器身和底座组成，如图1.1所示，其拆分结构如图1.2所示。

图1.2 三菱FR-A740系列变频器的拆分结构

在变频器的底座上开有4个定位安装孔，用4个螺钉就可以将变频器固定在控制箱上，如图1.3所示。

图1.3 变频器的安装

2.变频器的操作单元

变频器的操作单元因品牌不同而千差万别，但它们的基本功能却是相同的。三菱FR-A740系列变频器的操作单元（简称PU）如图1.4所示，它分为数据显示、状态指示和操作按键三个区域，各部分的功能如图1.5所示。

图1.4 三菱FR-A740系列变频器的操作单元

图1.5 操作单元各部分的功能

（1）数据显示区

FR-A740系列变频器操作单元有一个由4只8段数码管构成的显示器，它可以显示功能参数（如参数编号、设定值）、工作状态数据（如频率、电压、电流）、DI/DO信号状态（如UP、DOWN）、报警（如参数写入错误、输入缺相、通信异常）等内容。显示器旁边的Hz、A、V指示灯用于显示当前值的单位。

（2）状态指示区

FR-A740系列变频器操作单元的状态指示区有7个状态指示灯，用于变频器工作状态指示，指示灯的作用如下。

MON：状态监控，如果该指示灯亮，表示变频器选择了状态监控操作。

RUN：运行指示，如果该指示灯亮，表示变频器正在运行中。

PU：操作单元操作（PU模式）指示，如果该指示灯亮，则表示PU操作有效。

EXT：外部操作（EXT模式）指示，如果该指示灯亮，则表示EXT操作有效。

NET：网络操作（NET模式）指示，如果该指示灯亮，则表示NET操作有效。

FWD：正转指示，如果该指示灯亮，则表示变频器正转输出。

REV：反转指示，如果该指示灯亮，则表示变频器反转输出。

（3）操作按键区

FR-A740系列变频器操作单元布置6个按键和1个手轮式旋钮（又称M旋钮），M旋钮用于数据增减操作，其他操作键的含义如下。

【PU/EXT】：操作转换键，该键用于切换变频器的PU/EXT工作模式。

【FWD】、【REV】：方向键，在PU操作时，该键用于改变变频器的输出方向。

【MODE】：编程模式键，该键用于切换操作单元的参数显示/编程模式。

【SET】：设置键，用于查看和设定变频器参数值。

【STOP/RESET】：停止/复位键，用于停止变频器运行或复位变频器。

【小知识】

三菱FR-A700系列变频器的操作面板是可拆卸的，使用电缆将其与变频器相连后，可以安装在电气柜的表面上，使现场操作性更好，如图1.6所示。

图1.6 操作面板与变频器的远距离连接

3.变频器的铭牌

铭牌是选择和使用变频器的重要依据和参考，其内容一般包括厂商的产品系列、序号或标识码、基本参数、电压级别和标准可适配电动机容量等。FR-A740系列变频器铭牌的位置和相关内容如图1.7所示。

图1.7 FR-A740-0.75K-CHT变频器的铭牌

【小知识】

三菱FR-A740系列变频器铭牌的设计非常独特，也非常人性化。为方便用户识别变频器，在变频器的机身上贴有大小两个铭牌，大铭牌是额定铭牌，主要用于标识变频器的机型、额定参数和频率指标；小铭牌是容量铭牌，主要用于标识变频器的机型和容量。

4.产品型号及规格

产品型号一般都标注在铭牌的醒目位置上，它是辨识变频器身份的主要依据。下面以FR-A740-0.75K-CHT机型为例，介绍三菱FR-A740系列变频器型号的具体含义，其型号标识如图1.8所示。

图1.8 型号标识说明

【工程经验】

变频器的寿命长短由其自身品牌品质、技术含量、使用条件和维修保养等因素综合决定。变频器虽为静止装置，但也有像滤波电容器、冷却风扇那样的消耗器件，如果能对它们进行定期维护，使用寿命可达10年以上。具体还要看变频器的品牌，比如三菱变频器在正常使用的情况下其使用寿命可达20年。同时还要看使用者的爱护程度、工作周围的环境、温升以及变频器的生产商等。

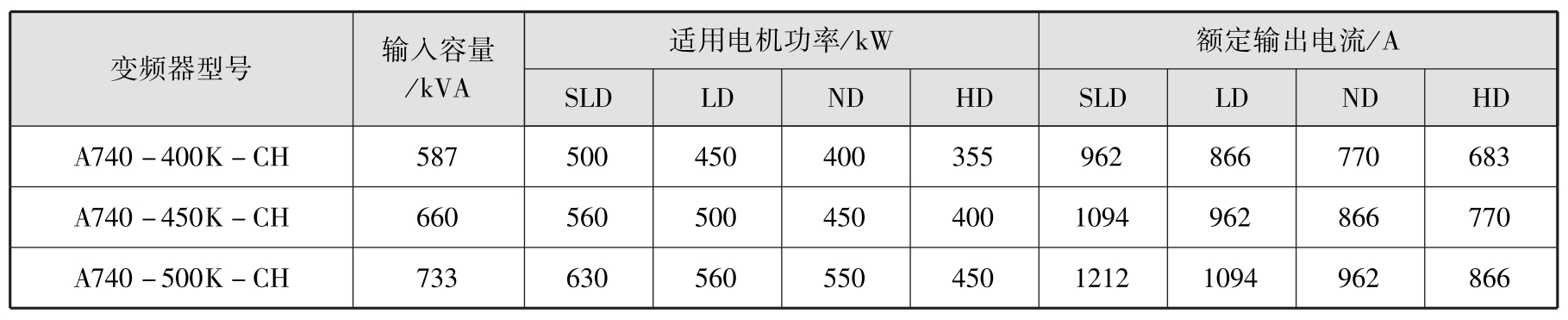

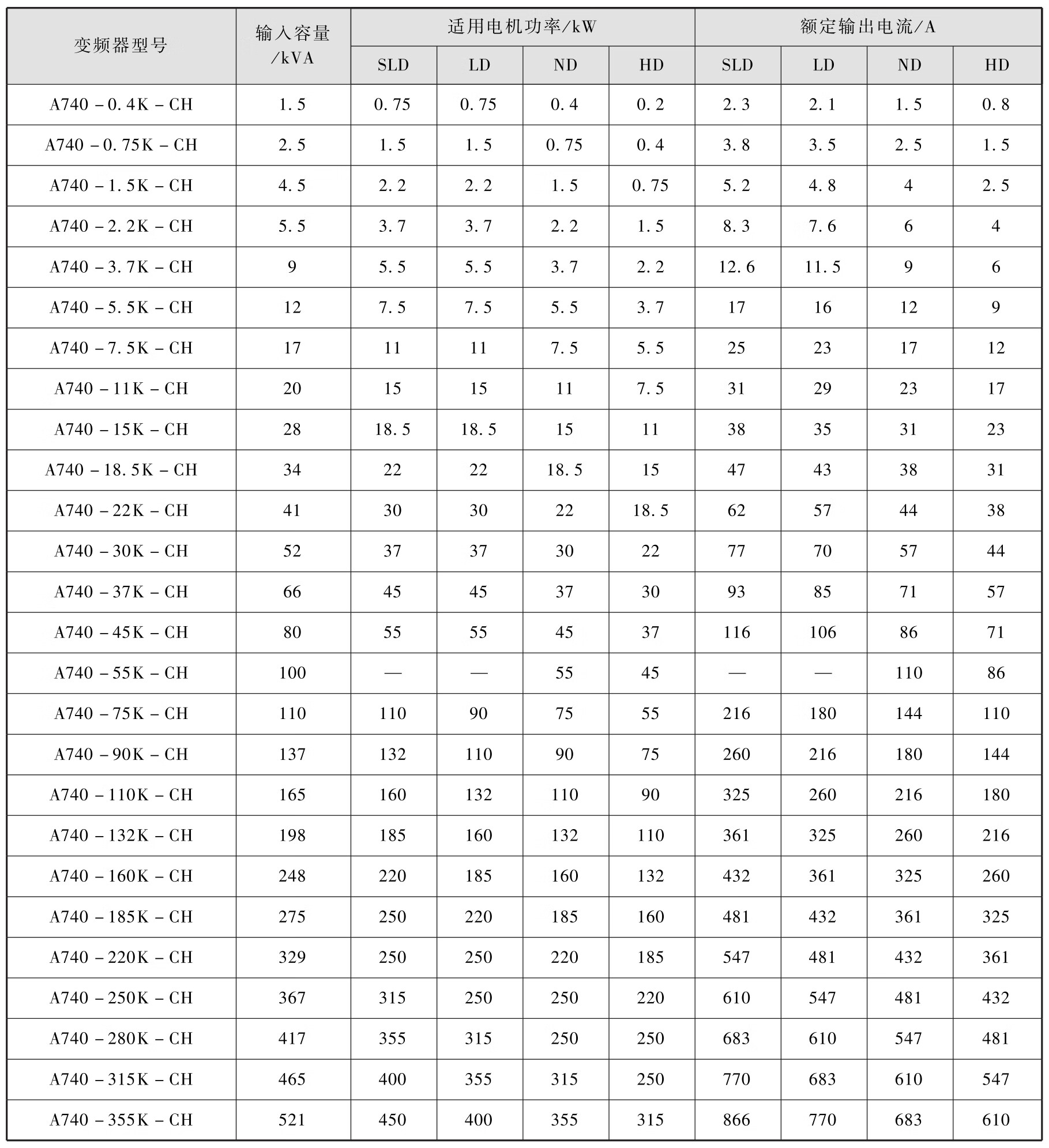

FR-A740系列变频器的产品规格如表1.1 所示。表中的SLD为110%过载不大于60 s的轻微过载；LD为120%过载不大于60 s的轻载；ND为150%过载不大于60 s正常负载；HD为200%过载不大于60s的重载；AC400V输入的电压允许范围为AC325～528V；输入容量为参考数据。

表1.1 FR-A740系列变频器的产品规格

续表

5.变频器的额定值和频率指标

（1）输入侧的额定值

变频器输入侧的额定值主要是指输入侧交流电源的相数和电压参数。在我国中小容量变频器中，输入电压的额定值有以下几种（均为线电压）。

①380V/（50～60Hz），三相：主要用于绝大多数设备中。

② 230V/50Hz，两相：主要用于某些进口设备中。

③ 230V/50Hz，单相：主要用于民用小容量设备中。

此外，对变频器输入侧电源电压的频率也都做了规定，通常都是工频50Hz或60Hz。

（2）输出侧的额定值

① 额定输出电压。由于变频器在变频的同时也要变压，所以输出电压的额定值是指变频器输出电压中的最大值。在大多数情况下，它就是输出频率等于电动机额定频率时的输出电压值。

② 额定输出电流。指变频器允许长时间输出的最大电流，它是用户在选择变频器时的主要依据。

③ 额定输出容量。指变频器在正常工况下的最大容量，一般用kVA表示。

④ 配用电动机容量。变频器规定的配用电动机容量适用于长期连续负载运行。

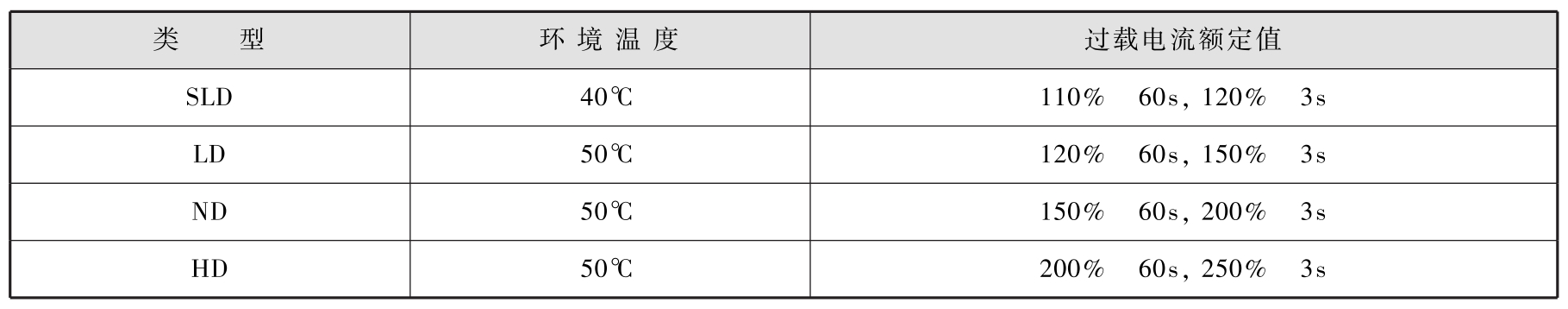

⑤ 过载能力。指变频器输出电流超过额定电流的允许范围和时间，大多数变频器都规定为1.5倍额定电流、60s或1.8倍额定电流、0.5s。三菱FR-A740系列变频器的过载能力如表1.2所示。

表1.2 三菱FR-A740-0.75K-CHT变频器的过载能力

【工程问题】

变频器能用来驱动单相电机吗?基本上不能。对于调速器开关启动式的单相电机，在工作点以下的调速范围内将烧毁辅助绕组；对于电容启动或电容运转方式的单相电机，将诱发电容器爆炸。

6.变频器的频率指标

（1）频率范围

频率范围指变频器输出的最高频率和最低频率。各种变频器规定的频率范围不尽一致，通常最低工作频率为0.1～1Hz，最高工作频率为200～500Hz。

【小知识】

三菱FR-A740 系列变频器频率输出范围为0.2～400Hz。当看到这样一个数据时，对于一个变频器的初学者来说，你可能会没什么感觉，如果把它拿到实际现场中去应用，你马上就会感到惊诧、惊奇、惊叹。假设用三菱变频器驱动一台四极三相异步电动机，那么当运行频率为0.2Hz时，电动机的同步转速只有6r/min，显然这个转速比爬行还要慢很多；当运行频率为400Hz时，电动机的同步转速高达12000r/min，这是普通电动机机械强度所无法承受的速度，并且在6～12000r/min这样一个宽广的速度调节范围内，变频器驱动电动机可在任意转速点上稳定工作。

【现场讨论】

变频器为什么不能在低频域内连续运转使用?

在变频器低频输出时，普通电动机靠装在轴上的外扇或转子端环上的叶片进行冷却，若速度降低则冷却效果下降，因而不能承受与高速运转相同的发热，必须降低负载转矩，或采用专用的变频器电机。

（2）频率精度

频率精度指变频器输出频率的准确度，由变频器实际输出频率与给定频率之间的最大误差与最高工作频率之比的百分数来表示。例如，三菱 FR-A740 系列变频器的频率精度为±0.01，这是指在-10～15℃环境下通过参数设定所能达到的最高频率精度。

例如，用户给定的最高工作频率为f_max=120Hz，频率精度为0.01%，则最大误差为

通常，由数字量给定时的频率精度约比模拟量给定时的频率精度高一个数量级。

（3）频率分辨率

频率分辨率指变频器输出频率的最小改变量，即每相邻两挡频率之间的最小差值。

例如，当工作频率为f_x=25Hz时，如果变频器的频率分辨率为0.01Hz，则上一挡的频率为

下一挡的频率为

【现场讨论】

变频器分辨率有什么意义?

对于数字控制的变频器，即使频率指令为模拟信号，输出频率也是有级给定。这个级差的最小单位就称为频率分辨率。变频器的分辨率越小越好，通常取值为0.01～0.5Hz。例如，分辨率为0.5Hz，那么23Hz的上一挡频率应为23.5Hz，因此电机的动作也是有级的跟随。在某些场合，级差的大小对被控对象影响较大，例如造纸厂的纸张连续卷取控制，如果分辨率为0.5Hz，4 极电机1 个级差对应电动机的转速差就高达15rpm，结果使纸张卷取时张力不匀，容易造成纸张卷取“断头”现象。如果分辨率为0.01Hz，4 极电机1 个级差对应电动机的转速差仅为0.3rpm，显然这样极小的转速差不会影响卷取工艺要求。

7.变频器产品简介

（1）通用变频器简介

变频器的生产厂家很多，究竟选用什么品牌的变频器应根据用户的具体要求、性能价格、售后服务等因素决定。目前国内市场上流行的变频器品牌多达上百种，主要品牌按地区分类如下。

① 我国变频器产品。我国变频器品牌有德力西、康沃、佳灵、惠丰、森兰等。尽管目前我国变频器市场中国产品牌占有率仅为25%，在技术方面国产变频器还跟不上欧美等部分发达国家水平，但是随着科技的发展，国产变频器的技术日益提高，越来越向发达国家水平靠近。

另外，我国台湾地区变频器起步于20世纪90年代，多数变频器带有日本产品的痕迹。现在较著名的有台达、普传、台安、利佳等生产企业。

② 日本变频器产品。日本变频器产业从20世纪80年代以来一直维持增长的趋势。东芝、三菱、富士、欧姆龙、安川等几家大公司都是世界上重要的变频器生产厂家。日本变频器在我国占有较大的市场份额。

③ 欧美变频器产品。截至目前，ABB、西门子、施耐德、AB、罗宾康、GE、丹佛斯、欧姆龙、艾默生等欧美公司生产的变频器产品均已进入我国市场。欧美变频器产品在中国市场占有重要份额。

【小知识】

欧美国家的产品以性能优良、环境适应能力强而著称；日本的产品以外形小巧、功能多而闻名；我国港澳地区的产品因符合国情、功能简单实用而流行，而我国内地地区的产品则凭借大众化、功能简单专用、价格低的优势而得到广泛应用。在选购变频器的时候，支持国产品牌在某种程度上也等于支持了国家科技发展，同时在售后方面也为购买者提供了更加方便的售后服务渠道。

（2）三菱系列变频器简介

三菱公司是日本研发、生产变频器最早的企业，三菱系列变频器是进入中国市场最早的变频器产品之一，其产品规格齐全，使用简单，调试容易，可靠性高。三菱变频器中使用最广泛的是FR-500和FR-700两大系列，FR-500系列是20世纪末期推出的产品，有较大的市场占有率；FR-700系列是用于替代FR-500系列的新产品，两者在功能、参数、连接、调试等方面极其类似。

FR-700系列与FR-500系列相比，扩大了调速范围，提高了普通型和节能型变频器的最大输出频率和过载能力，加快了动态响应速度，缩小了变频器体积，增强了网络功能等，在采用闭环矢量控制、配套专用电机后，FR-740的整体性能已经接近于交流伺服驱动。

【任务实施】

1.实训器材

① 变频器，型号为三菱FR-A740-0.75K-CHT，每组1台。

② 对称三相交流电源，线电压为380V，每组1个。

③ 电工常用工具，每组1套。

2.实训步骤

（1）识别变频器铭牌

操作步骤：目视变频器铭牌。

操作要求：FR-A740系列变频器额定铭牌如图1.9所示。观察铭牌，记录信息，包括品牌型号、出厂编号、容量、基频、输入电压的变化范围、输入电源相数、输出电流、频率调节范围等，填写表1.3。

图1.9 FR-A740变频器额定铭牌

表1.3 变频器铭牌记录表

（2）识别变频器操作单元

操作步骤：目视变频器操作单元。

相关要求：观察变频器的操作单元，画出外形结构图，并对重点部位用文字进行标注。

【工程素质培养】

1.职业素质培养要求

在放置变频器时，一定要轻拿轻放，不要使变频器跌落或受到强烈冲击，以防塑料面板碎裂。在搬运变频器时，不要握住前盖板或设定用的旋钮，这样会造成变频器掉落或故障。

2.专业素质培养问题

问题1：在三菱FR-A700系列变频器的面板上，有一个外形硕大、转动灵活的旋钮，而在其他品牌变频器上却很少见到，这是为什么呢?

解答：这个旋钮的设计和使用为三菱变频器所独有，它具有操作简单、方便顺手、功能性强等特点，深受用户好评。如果旋转此旋钮，可以方便地改变频率和设定参数；如果按压此旋钮，可以显示监控模式下的设定频率等。

问题2：三菱FR-A740系列变频器没有采用全封闭式防护结构，这是为什么呢?针对这种结构，在设置变频器使用场所时应注意什么问题?

解答：三菱FR-A740系列变频器采用的是半开启式防护结构，这种结构的好处是有利于变频器的散热，方便接线操作和观察变频器的内部情况，特别是观察电荷指示灯。但这种结构也存在一些问题，例如，在环境温度变化较大时，变频器内部易出现结露现象，使其绝缘性能降低，甚至可能引发短路事故。在有腐蚀性气体场合时，如果腐蚀性气体浓度大，不仅会腐蚀元器件的引线、印制电路板等，而且还会加速塑料器件的老化，降低绝缘性能。所以三菱FR-A740系列变频器应该安装在干燥、温差变化小、无腐蚀性、无可燃性、无强磁干扰的场所。

问题3：如图1.7所示，三菱FR-A740变频器机身上有大小两个铭牌，这是为什么呢?

解答：两个铭牌的设置体现了三菱产品人性化设计的先进理念。因为变频器在维修或更换时，技术人员必须要查看铭牌，而变频器通常安装在电气控制箱内，如果变频器的安装位置如图1.10所示，那么查看铭牌将是一件非常困难的事情。因此，三菱FR-A740变频器不仅在机身的侧面设置了一个大铭牌（额定铭牌），还在机身的正面设置了一个小铭牌（容量铭牌），使用户查看铭牌变得十分方便。

问题4：如图1.7所示，在三菱FR-A740-0.75K-CHT变频器壳体正面有一个醒目的“A700”标识，而在该变频器的铭牌上标注的却是“A740”，这是为什么呢?

图1.10 变频器安装位置图

解答：FR-A700系列变频器作为三菱公司最新推向市场的高性能产品，汇集了以往三菱变频器中代表性产品的特点，具有过载能力强、控制功能多、通信功能强等特点。根据额定输入电压等级的不同，FR-A700系列变频器又分为FR-A720和FR-A740两个子系列，其中，FR-A720系列变频器的额定输入电压为200V，而FR-A740系列变频器的额定输入电压为400V。以FR-A740-0.75K-CHT机型为例，它只是FR-A740子系列中容量为0.75kVA的一款产品，所以在变频器的正面壳体上出现了“A700”字样，而在铭牌上出现了“A740”字样。

3.解答工程实际问题

问题情境：变频器不仅在其外壳的顶端开有一个通风口，而且在其金属底座上还带有片状的散热片，如图1.11所示。

趣味问题：与一般电器相比，变频器为什么需要加强散热呢?

图1.11 变频器壳体

现场演示：由指导教师执行操作，先将变频器的输出频率调整到50Hz，然后启动变频器运行，要求学生侦听变频器的运行风燥。

讨论结果：变频器作为一种电能控制装置，其内部有多种功率型的电力电子器件。在变频器上电使用时，变频器的运行极易受到工作温度的影响。通常变频器的工作温度一般要求在0～55℃，最好控制在40℃以下。实践证明，温升每升高10℃，变频器的使用寿命将折损一半，而且故障率也会明显上升。因此，提供一个良好的散热条件是变频器能够持续稳定工作的重要保证。三菱FR-A700 系列变频器散热问题是这样解决的，一方面它采取了强迫风冷措施，另一方面它采用了金属底座，以此来加强变频器的散热能力。

任务2 变频器拆装操作训练

【任务要求】

以拆装变频器为训练内容，通过对变频器外部接口的学习，使学生认识变频器的接线端子，掌握变频器的拆装要求和拆装过程。

1.知识目标

（1）了解变频器的内部结构，掌握变频器的拆装要求。

（2）了解变频器的外部接口，熟悉变频器的接线端子。

2.技能目标

（1）能识别变频器接线端子。

（2）能对变频器进行拆装。

【知识储备】

三菱FR-A740系列变频器的外部接口如图2.1所示，它主要由主电路端子、控制电路端子和通信接口组成。

1.主电路端子

如图2.2（a）所示，变频器的输入端（R、S、T）接入频率固定的三相交流电，输出端（U、V、W）输出频率在一定范围内连续可调的三相交流电，接至电动机。变频器与电源、电动机的实际连接如图2.2（b）所示。

对于不同容量、不同品牌的变频器，其主电路端子的排列顺序可能有所不同，但各端子的功能是不变的。三菱FR-A740系列变频器的主电路端子如图2.3所示。

【案例剖析】

案情：变频器因接线问题“炸机”。

问题描述：广东东莞某胶带厂用户反映使用一台TD1000-4T0015G变频器，在使用一段时间后，运行时突然“炸机”；协调深圳一代理商做联保处理，更换备机一台，在运行了10小时后变频器又“炸机”。

问题处理：现场检查发现变频器的电源输入侧交流接触器有一相螺钉松动，拆下后发现螺钉都已受热变色，与之连接的变频器输入电源线接头烧断，且所有电源线无接线“鼻子”（压接端子）；测量发现变频器内部模块整流桥部分参与工作的两相二极管上下桥臂均开路。更换变频器外部输入电源线及接触器螺钉，重新紧固输入进线端的所有接点，再次更换变频器备机一台后恢复正常。

案例分析：由于接触器螺钉松动导致变频器只有两相输入，即变频器的三相整流桥仅两相工作，在正常负载情况下，参与工作的四个整流二极管上的电流比正常时的大70%多，整流桥因过电流导致几小时后PN结温

....
