版权信息

书名：电子技术基础技能

作者：杨清德　柯世民　吴雄

ISBN：9787121276712

版权所有 · 侵权必究

前言

目前，我国已经成为全世界最重要的电子产品制造与加工生产大国，PC、手机和电视机产量已经稳居世界第一。电子制造业的迅速发展，必然带来对专业技术人才需求的增长；电子技术的进步，必然要求专业技术人员素质的提高。这促使我们针对电子产品制造与加工业劳动力市场亟需大批对工业生产过程具有真知灼见的工程技术人员和熟练掌握电子产品制造技能的技术工人的现状，以培养技能型人才为出发点，编写一套适应电类行业快速发展和职业院校电类专业教学改革需要的教材。

本教材根据近年来全国部分省（市）普通高校对口招收中职毕业生专业技能考试说明（电子技术类）的内容及要求，结合全国职业院校技能大赛中职电子产品装配与调试项目的内容及要求，并结合电子产品装配与维修工技能鉴定的要求编写。

职业教育的目标是培养学生的综合能力，是面向全体学生的技能型教育。学好电子技术，重在基础和兴趣。本书作为技能型教材，在内容上避免了与《电子技术基础与技能》等专业课程的重复，特别注重了与本专业系列课程的有机衔接。本教材具有对电子技术专业学生启蒙教学的作用，使学生爱上电子，爱上自己的专业，并终生为电子事业奋斗。

本教材分为技术文件识读和元器件检测、电子产品手工装配工艺、常用仪器仪表与基本单元电路安装调试与检测、小型电子产品制作、电路原理图绘制与PCB设计、对口高考技能考试专项训练6个项目，以工作学习任务为载体完成电子技术基础技能的训练。在各个任务讲解中，根据初学者认知的特点，摒弃复杂的原理介绍，将重点放在电路安装调试与检测方法以及不同仪器在实际检测中的应用技巧上，以便学生更好掌握。为突出动手能力，本书的侧重点放在实际操作的环节上，有一定难度的测试过程均给出参考数据或图片示例，以帮助学生快速入门。

本教材的最大特点有两个：一是精选贴近生活的实用电路，所有训练项目均提供实训的PCB及安装元器件，且确保这些套件设计合理、性价比高，多数套件的价格控制在10元以内，以减轻学校及学生的经济负担；二是有全程同步配套视频VCD，教师操作，边示范边讲解，方便学生在课前或课后观看，以掌握其操作步骤及方法。本教材具有“互联网+教材+配套实训器材+同步操作视频”的鲜明特色，具有交互式，开放式，看、听、读、思、悟等功能。

本书由特级教师杨清德、高级教师柯世民、吴雄主编，高级讲师林红、杨卓伟、兰远见担任副主编。其中，项目一、三由柯世民编写，项目二由兰远见编写，项目四的任务1～3由吴雄编写，项目四的任务4由邱绍峰编写、项目四的任务5由张川编写，项目五由林红、杨卓伟编写，项目六由赵顺洪编写，其他参编人员有赵争召、谭定轩、丁汝玲、乐发明、陈廷燎、向勇、张正健、罗发云、鲁世金、彭贞容、兰晓军、周筱。全书由杨清德制定编写大纲，并完成统稿，由中专研究员林安全主审。

本书编写过程中，得到参编学校领导的高度重视和大力支持，得到淘宝网、聚零电子等企业的技术支持，本书视频录制使用的多数电子产品套件由聚零电子提供。对上述单位的鼎力相助，编者在此一并表示感谢。

本教材教学时间建议100学时，可安排在一年级与《电子技术基础与技能》并行教学，也可安排在二年级与其他专业课并行教学。

本教材适用于中职学校、技工学校学生参加普通高校对口招收中职毕业生专业技能考试迎考阶段的系统学习与提高训练，也可作为学生参加国家级、省市级电子产品装配与调试项目技能大赛赛前集中训练，还可作为职业院校相关专业的实训用书。

由于编者学识及水平有限，加之全国各地技能高考还处于改革探索与推进阶段，因此书中难免有疏漏及不当之处，恳请广大师生批评与指正，以便进一步修改，使其更符合中职教学的实际。

编者

项目一 技术文件识读和元器件检测

任务1 电子装配技术文件识读

任务目标

（1）了解电子线路框图的作用，能理解同一电路可能有不同形式的框图。

（2）会分析常用电子电路工作原理图，并能根据框图指出各单元电路的作用。

（3）能看懂PCB印制电路图，能根据印制电路的实物画出部分单元电路原理图。

任务分解

我们在电子产品的制作和装配过程中使用的图纸有许多种，主要有框图、原理图和PCB印制电路图三种。

一、电路框图的识读

框图是将组成电子设备的单元电路用正方形或长方形的方框表示，并用线段和箭头把它们连接起来，表示设备各组成部分之间的相互关系。带箭头的线段表示电信号的走向，框图也起信号流程图的作用。

框图可分为整机电路框图、单元电路框图和集成电路的内电路框图。

在分析电路原理时，我们首先要看电路框图。由分立元件组成的半导体超外差式收音机，由变频、中放、检波、自动增益控制、前置低放、功放等6个单元电路组成，如图1.1.1中图（a）和（b）所示。这两个框图虽然实现的功能相同，但二者的详略程度是不同的。也可用图1.1.2来表示，但变频级与中放级更加详细。

识读框图的注意事项如下：

（1）框图粗略表达了某电路的组成情况，给出了这一电路的主要单元电路的位置、名称及各部分之间的相互连接关系。在识图中要注意各单元电路之间信号传输方向，即电路中箭头所指的方向，箭头方向表示了信号传输的方向。

（2）框图还表示了信号在各部分单元电路之间的传输次序，特别是控制电路系统，要看出控制信号的来路和控制对象。

图1.1.1 超外差式收音机框图

二、电路原理图的识读

电路原理图也叫整机电路图，是用元件符号、代号表示元件实物，用来表示电子设备的工作原理。原理图表明了整个机器的电路结构、各单元电路具体形式和它们之间的连接方式。在原理图中，给出了电路中各元器件的具体参数，如型号、标称值和其他重要数据。有些图中还给出了测试点的工作电压，为检修电路故障提供了方便。

在《电子技术基础与技能》一书中，我们接触的电路原理图不多，较复杂的有三个，即功放电路、直流串联稳压电源、收音机电路。但本书提供的电路原理图较多，且有比较详细的工作过程分析，同学们在识读这些电路原理图时，应注意以下事项：

（1）先要熟悉基本单元电路，比如基本整流电路、滤波电路、放大电路、分压式偏置电路等，为识读复杂电路打好基础。

（2）对整机电路图的分析主要是找出各部分单元电路在整机电路图中的位置、单元电路的类型、直流工作电压供给电路分析、交流信号传输分析。直流工作电压供给电路识图的大方向一般是从右向左进行，对某一级放大器电路的直流电路识图方向是从上而下，对交流信号传输分析识图的方向一般是从左侧开始向右侧进行的。

（3）能正确分析各分立元件在电路中的作用。比如电阻在电路中主要起限流、分压、产生电压降等作用。电阻与电阻串联连接并从中间引出抽头，一般情况进行分压，如图1.1.2（a）所示；电阻与稳压二极管串联，是为稳压二极管的限流，如图1.1.2（b）所示；电阻与电容并联，电阻成为电容放电的回路，用于确定放电时间，如图1.1.2（c）所示；电阻与电容串联，组成微分电路，如图1.1.2（d）所示；在如图1.1.2（e）所示放大电路中，电阻与晶体管基极相连，一般情况下为晶体管基极偏置电阻；与集电极串接则为集电极负载电阻；与发射极串接则为发射极电阻。

电容器在电路中的主要作用是储能、滤波、耦合信号等，它的特点是通交流、隔直流。电容器与晶体管放大电路的输入、输出端连接，电容器起输入、输出耦合作用；电容器与晶体管的发射极串接，一般情况下起交流旁路的作用。

图1.1.2 部分单元电路原理图

电感器在电路中的作用为滤波、储能，电感器的主要特点是通直流、隔交流。

二极管在电路中的主要作用为整流，与放大电路的输入信号并联接入晶体管的基极端，VD1、VD2、VD3起到输入电路限幅和钳位作用。晶体管VT在电路中的主要作用为放大信号，在模拟或数字电路中有时还起开关作用，工作在截止和饱和两种状态下。

（4）对于集成电路，只需弄清它的功能和各引脚的作用即可。LM7805三端稳压集成电路的典型应用电路如图1.1.3所示。

图1.1.3 LM7805三端稳压集成电路的典型应用电路

三、印制电路板图的识读

印制电路板英文简称为PCB，它是根据电路原理图设计的一种布线图。在塑料板上印制导电铜箔，用铜箔取代导线，只要将各种元件安装在PCB上，铜箔就可以将它们连接起来组成一个电路。

1.单面板和双面板

电子制作时使用的PCB主要有单面板和双面板。

在使用单面板时，通常在没有导电铜箔的一面安装元件，将元件引脚通过插孔穿到有导电铜箔的一面，导电铜箔将元件引脚连接起来就可以构成电路或电子设备。

双面板的两层都有导电铜箔，每层都可以直接焊接元件，两层之间可以通过穿过的元件引脚连接，也可以采用过孔实现连接。过孔是一种穿透PCB并将两层的铜箔连接起来的金属化导电圆孔。

2.元件的封装

典型直插式元件的封装外形及其PCB上的焊接点如图1.1.4所示。

典型的表面粘贴式封装的PCB图如图1.1.5所示。此类封装的焊盘只限于表面板层，即顶层或底层，采用这种封装的元件的引脚占用板上的空间小，不影响其他层的布线，但是这种封装的元件手工焊接难度相对较大。

图1.1.4 直插式元件的封装外形及PCB上的焊接点

图1.1.5 表面粘贴式封装的器件外形及其PCB焊盘

3.导线

PCB以铜箔作为导线将安装在电路板上的元件连接起来，所以铜箔导线简称为导线。

与铜箔导线类似的还有一种线，称为飞线，又称预拉线。飞线主要用于表示各个焊盘的连接关系，指引铜箔导线的布置，它不是实际的导线。

4.焊盘

焊盘的作用是在焊接元件时放置焊锡，将元件引脚与铜箔导线连接起来。焊盘的形式有圆形、方形和八角形，常见的焊盘如图1.1.6所示。焊盘有针脚式和表面粘贴式两种，表面粘贴式焊盘无须钻孔，而针脚式焊盘要求钻孔。

图1.1.6 常见的焊盘

5.助焊膜和阻焊膜

为了使PCB的焊盘更容易粘上焊锡，通常在焊盘上涂一层助焊膜。

为了防止PCB上的铜箔不小心粘上焊锡，在这些铜箔上一般要涂一层绝缘层（通常是绿色透明的膜），这层膜称为阻焊膜。

6.丝印层

丝印层主要采用丝印印刷的方法在PCB的顶层和底层印制元件的标号、外形和一些厂家的信息。

识读PCB图时，首先要找到图中供电电源的两条线，即PCB图中的地线和电源正极线，这两条线要向电路的各级提供能量。地线一般都布满了整个PCB。图1.1.7所示的是PCB图的举例。

图1.1.7 PCB图举例

根据PCB图，可以找出各元件之间的关系。如果是电源，就要找到整流滤波的元件；如果是放大电路，就要以三极管为核心，明确三极管的集电极、基极和发射极，同时找到信号的输入与输出端口；如果是集成运算放大电路，就一定要找到同相、反相和输出端；如果是数字逻辑电路，就一定要找到每个逻辑门。如图1.1.8所示的是收音机的PCB图，首先要查找的就是电源的正极+GB与负极-GB的印制连线，然后才是以三极管为核心分析每一个单元电路。

图1.1.8 收音机的PCB图

【思考与提高】

1.正确指出如图1.1.9所示电路的单元电路，并说明部分元件的作用。

图1.1.9 思考题一图

（1）R10的作用，C4、C5、C7、C8的作用。

（2）D2与R13的作用。

（3）W1及C2、C3的作用。

2.根据如图1.1.10所示印刷电路板图，画出电路原理图。

图1.1.10 思考题二图

【助学网站推荐】

1.实训材料（编号201-221）电子表：http：//00dz.com/00/00.xls

2.电路图的识读与常用工艺文件：http：//00dz.com/00/12.doc

任务2 电阻器的识别与检测

任务目标

（1）能用目视法判断识别各类电阻器，对电阻器上标识的主要参数能正确识读。

（2）会使用万用表对常用电阻器和电位器进行测量，并能正确判断其质量的好坏。

任务分解

一、认识电阻器

电阻器从结构上看，可分为固定电阻、可变电阻、电位器三大类，其外形差异较大，识别时请注意观察各类电阻器的外形特征。如图1.2.1所示为常用电阻器的实物图。

图1.2.1 常用电阻器实物图

二、知道电阻器的主要参数

固定电阻器的主要参数有标称阻值、允许误差和额定功率。

1.标称阻值与允许误差

电阻器上所标注的阻值称为标称阻值，电阻器上的标称阻值是按照国家规定的阻值系列标注的。

电阻器的实际阻值和标称阻值之差除以标称阻值所得到的百分数，称为电阻器的允许误差。电阻允许误差等级有±1%、±5%、±10%、±20%等。

电阻器的标称阻值和允许误差标注在电阻器表面，最常用的标注方法有直标法和色标法。

（1）直标法。直标法是指直接将电阻的标称阻值和允许误差用阿拉伯数字和单位符号印刷在电阻器表面。允许误差的标注方法有百分数法和字母法，二者的含义是一致的。如图1.2.2中左图所示，该电阻器的标称阻值为6.8kΩ，允许误差为±5%，图1.2.2中右图为贴片电阻。

图1.2.2 直标法

（2）色环法。对于体积较小电阻器的标注，国际上广泛采用色环标注法，色环标注法有四色环和五色环两种。每道色环规定有相应的意义，具体情况详见表1.2.1，我们可以根据规定的意义来计算每个电阻的阻值。

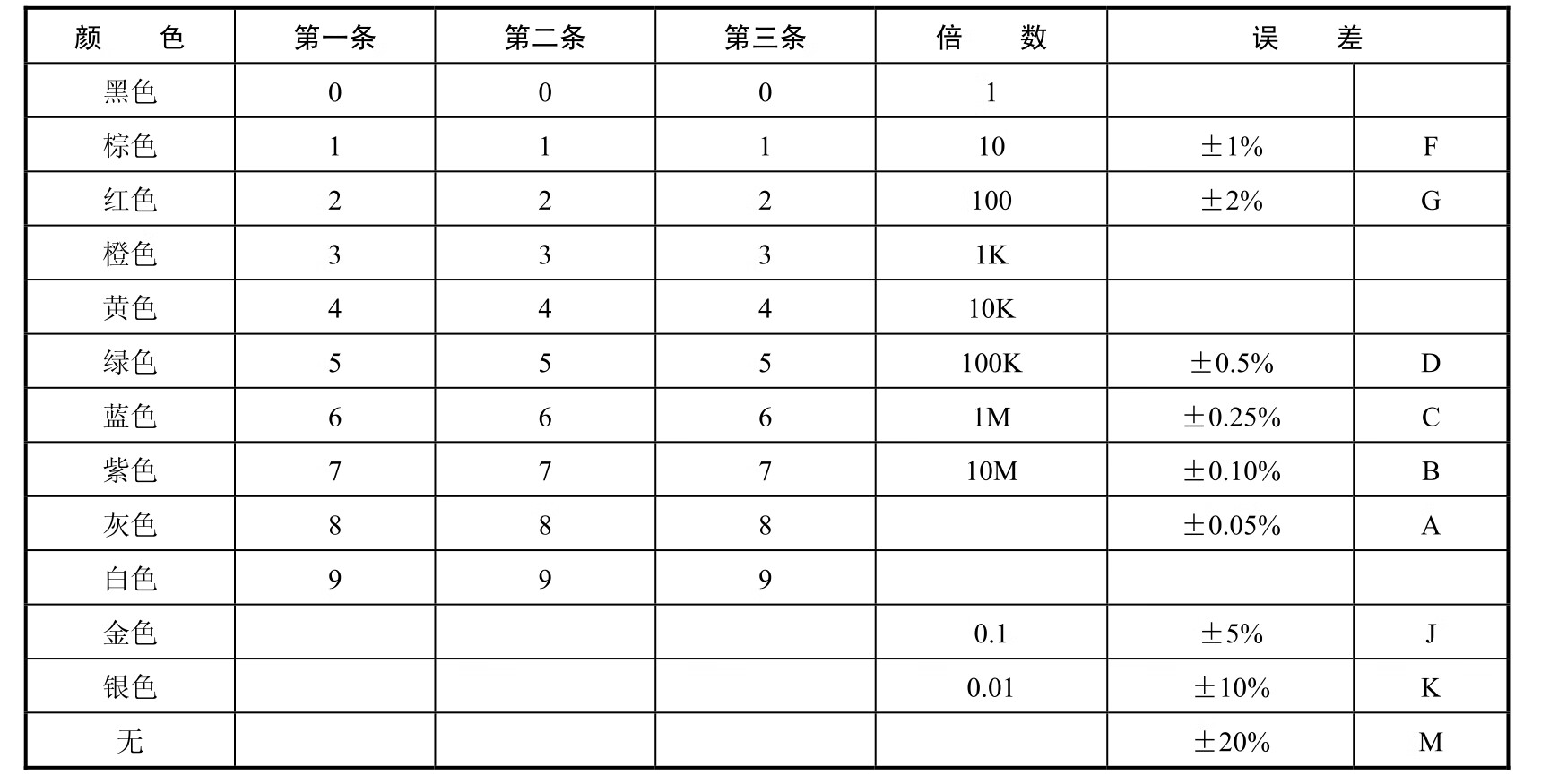

表1.2.1 色环的含义

① 四色环法（如图1.2.3）。前面两环为有效数，第三环为倍率，单位为Ω，第四环代表误差（常见为金色或银色误差）。例如，某电阻的色环依次为“红、红、黑、银”，则该电阻阻值为22Ω，误差±10%。

图1.2.3 四色环法

② 五色环法（如图1.2.4）。前面三环为有效数，第四环为倍率，单位为欧姆，第五环代表误差（常为棕色±1%误差）。例如，某电阻的色环依次为“黄、紫、黑、黄、棕”，则该电阻的阻值为4700 kΩ，误差为±1%。

图1.2.4 五色环法

③ 在用色环法标注电阻时，五色环的电阻误差较小，最后一道色环一般用“棕色”，在万用表中常用五色环电阻；而四色环电阻误差较大一些，最后一道色环一般用“金色”或“银色”。在识别色环电阻时，最好先找到最后一条，然后确定顺序，根据有效数字，得出色环电阻的大小。

2.电阻的额定功率

电阻长时间连续工作允许消耗的最大功率叫做额定功率。电阻额定功率常用的有：1/8W、1/4W、1/2W、1W、2W、3W、5W、10W、20W等。常用功率电阻器在电路图中的标注功率的符号如图1.2.5所示。

图1.2.5 电阻器标注功率表示法

在电子线路中，常用电阻器一般为1/8W。

三、了解特殊电阻元件

1.熔断电阻器

熔断电阻器又称为保险丝电阻，是一种具有电阻和保险丝双重功能的元件。熔断电阻器的底色大多为灰色，用色环或数字表示其电阻值。如图1.2.6所示为几种熔断电阻器的外形。

图1.2.6 熔断电阻器的外形

2.敏感电阻器

敏感电阻器是指对温度、湿度、电压、光通量、气体流量、磁通量或机械力等外界因素表现比较敏感的电阻器。这些电阻器既可以作为把非电量变为电信号的传感器，也可以完成自动控制电路的某些功能。

常用的敏感电阻器有热敏电阻器、压敏电阻器、光敏电阻器和湿敏电阻器，如图1.2.7所示。

图1.2.7 常用敏感电阻器

四、学会检测固定电阻器

（1）选挡。选择合适的量程，使万用表指针尽量指到刻度的中部或偏右（如图1.2.8）。

图1.2.8 万用表欧姆挡量程

（2）调零。红黑表笔短路，调节欧姆挡调零旋钮，使指针向右偏转指到0刻度线（如图1.2.9）。

图1.2.9 万用表欧姆挡调零

（3）测量。红黑表笔与被测元件引脚接触良好后，再进行测量（如图1.2.10）。

（4）读数。根据指针所指的刻度和所选用的量程，计算读出电阻的阻值，阻值=刻度×量程（如图1.2.10）。

图1.2.10 万用表欧姆挡测量电阻读数的方法

五、学会检测可变电阻器

选择万用表欧姆挡的适当量程，首先测量两个定片之间的电阻，此时为标称阻值（最大阻值）。再用一支表笔接动片、另一支表笔接某一个定片，顺时针或逆时针缓慢旋转动片，此时表针应从0Ω连续变化到标称阻值。同样方法再测量另一个定片与动片之间的阻值变化情况，测量方法和测量结果应相同。这样，说明可调电阻器是好的，否则可调电阻已经损坏（如图1.2.11所示）。

图1.2.11 万用表检测可变电阻器

【思考与提高】

1.识别固定电阻器。在实训室中任意找一块电路板，识别电路板上的电阻器类别、阻值大小及允许误差、功率大小，识别结果填入表1.2.2中。

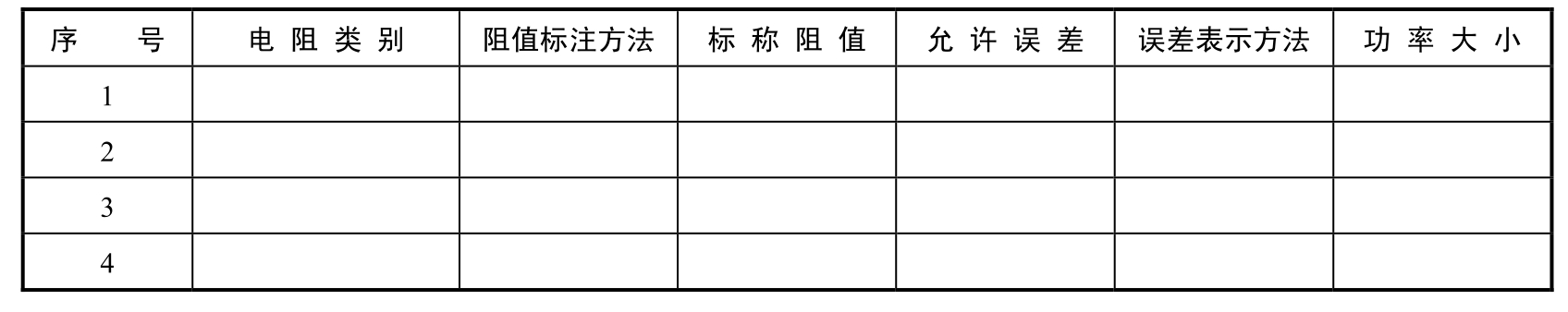

表1.2.2 固定电阻器识别记录表

2.检测固定电阻器。用万用表分别检测四色环电阻、五色环电阻、水泥电阻、热敏电阻、压敏电阻，将测量结果填入表1.2.3中。

表1.2.3 固定电阻器检测记录表

3.写出下列电阻器的标称阻值和允许误差。

102k 4R7 223J 68

红黄棕金 橙白棕银 紫红棕红绿

【助学网站推荐】

1.实训材料（编号201）电子表：http：//00dz.com/00/00.xls

2.色环电阻识别法：http：//00dz.com/00/14.doc

3.色环电阻查询器：http：//00dz.com/00/16.exe

任务3 电容器的识别与检测

任务目标

（1）能正确识读电容器上标识的主要参数。

（2）会使用万用表对电容器进行检测，并能正确判断其质量的好坏。

任务分解

一、认识电容器

1.电容器的结构及分类

电容器是由两个相互绝缘的极板形成的一个整体，具有存储电荷的功能。电容器的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容等；按有无极性分，可分为有极电容（电解电容）和无极电容（瓷片电容和涤纶电容等）两类。如图1.3.1所示为一些常见的电容器的实物图。

注意：有极电容的引脚有正负之分，而无极电容的引脚没有正负之分。

图1.3.1 常见电容器

2.几种常见电容器的介绍

从介质材料上进行类型区分，电容器可以分为：CBB（聚丙烯）电容、涤纶电容、瓷片电容、云母电容、独石电容、（铝）电解电容、钽电容等，下面是各种电容的优缺点。

（1）CBB电容，它是无极电容，由2层聚丙烯塑料和2层金属箔交替夹杂然后捆绑而成，其外形如图1.3.2所示。其电容量为1000pF—10μF，额定电压为63—2000V。

图1.3.2 CBB电容的外形

优点：高频特性好，体积较小（代替大部分聚苯或云母电容，用于要求较高的电路）。

缺点：容量较小，耐热性能较差（温度系数大）。

（2）瓷片电容，它是无极电容，由薄瓷片两面镀金属银膜而成，其外形如图1.3.3所示。

图1.3.3 瓷片电容的外形

优点：体积小，性能稳定，绝缘性好，耐压高，频率高（有一种是高频电容）。

缺点：易碎，容量比较小。

（3）独石电容，又称多层陶瓷电容器，其外形如图1.3.4所示，属于无极电容。

图1.3.4 独石电容的外形

优点：电容量大、体积小、频率特性好、可靠性高、电容量稳定、耐高温、绝缘性好、成本低。

缺点：有电感。

（4）云母电容，它是无极电容，在云母片上镀两层金属薄膜制成，其外形如图1.3.5所示。

图1.3.5 云母电容的外形

优点：介质损耗小，绝缘电阻大，温度系数小，适宜用于高频电路。

缺点：体积大，容量小，造价高（图1.3.5左边是老款的云母电容，体积大；图右边是新款的，体积小一点）。

（5）铝电容（全称铝电解电容），它是有极电容，由两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中形成，其外形如图1.3.6所示。

图1.3.6 电解电容的外形

优点：容量大。

缺点：高频特性不好。

（6）钽电容，全称钽电解电容，它是有极电容，用金属钽作为正极，在电解质外喷上金属作为负极，其外形如图1.3.7所示。

图1.3.7 钽电容的外形

优点：稳定性好，容量大，高频特性好。

缺点：造价高。

3.电容器类型及材料的标注方法

电容器的种类很多，为了区别开来，常用拉丁字母来表示电容器的类别，如图1.3.8所示。第一个字母C表示电容器，第二个字母表示介质材料，第三个及其后的字母表示形状、结构等。

图1.3.8 电容器类型及材料的标注

电容器标注字母含义见表1.3.1。

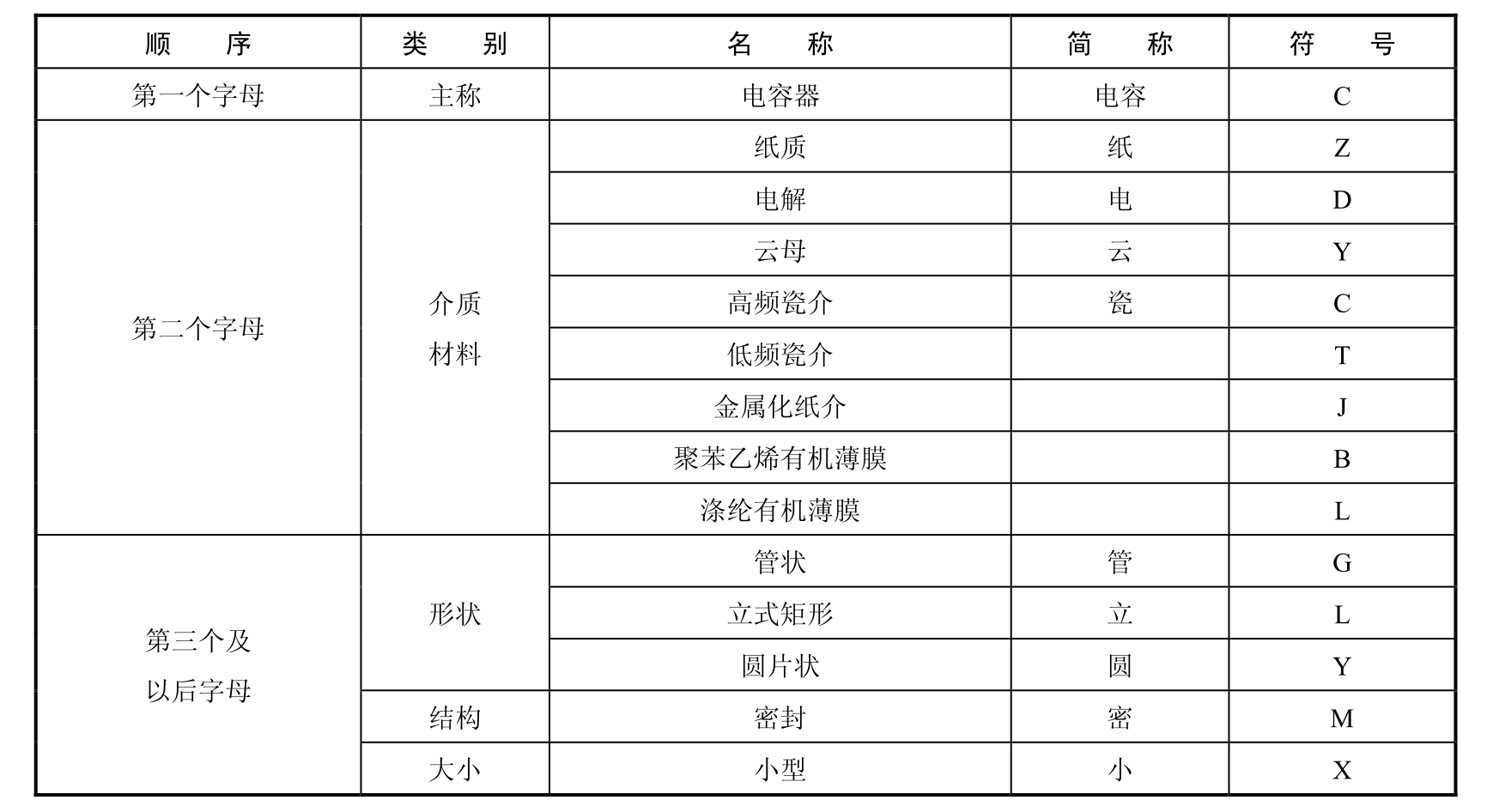

表1.3.1 电容器标注字母的含义

4.电容器的图形符号

电容器的图形符号如图1.3.9所示。

图1.3.9 电容器的图形符号

二、电容器的主要参数

电容器的主要参数有标称容量和额定耐压。

1.电容器的标称容量

标称容量用于反映电容器加电后储存电荷的能力或储存电荷的多少。电容器的标称容量和它的实际容量之间也会有误差，电容器的容量标注方法有以下三种。

（1）直标法。它是将电容器的标称容量及允许误差等直接标在电容器外壳上的标注方法。如图1.3.10所示，这是一只电解电容器，其外壳上直接标注出其容量为22μF，耐压为400V，以及电容的正、负极。

图1.3.10 直标法标注电容器

（2）数字表示法。它是只用数字而不标单位的直接表示法，一般不在电解电容器上标注。所标数字小于1时的单位一般为μF，大于1时的单位一般是pF，如图1.3.11所示。

如，普通电容器上标注的“4700”“120”“12”分别表示“4700pF”“120 pF”“12 pF”。

如，普通电容器上标注的“0.47”“0.15”分别表示“0.47μF”“0.15μF”。

图1.3.11 数字法标注电容器

（3）数码表示法。通常为三位数，从左算起，第一、第二位为有效数字位，表示电容容量的有效数字，第三位数字为倍率数，表示有效数字后面加零的个数，单位均为“pF”。例如，电容上标注的“472”“103”，它表示电容的容量分别为“4700pF”和“10000pF”。

在瓷片或聚酯类电容器中，有时用“n”来表示电容单位为nF，但此单位一般换算成pF使用，因此，“n”在末尾时表示末尾有3个零，在中间时表示末尾有2个零，其单位仍然使用pF。例如：电容上标注“56n”“10n”“4n7”，它们的容量大小分别是“56000pF”“10000pF”“4700 pF”。

在标注普通电容器的容量时，一只电容有多种标注方法。比如：0.0047μF可以标注为“472”“4n7”“4700”等，如图1.3.12所示分别为4700pF和10000pF两只电容容量的标注。

2.电容器的额定耐压

电容器长期可靠地工作，它能承受的最大直流电压，叫做电容器的耐压，也称为电容器的直流工作电压。如果在交流电路中，要注意所加的交流电压最大值不能超过电容器的直流工作电压值。

图1.3.12 数码标注电容

电容器的耐压通常有：6.3V，10V，16V，25V，63V，100V，160V，400V，630V，1000V等。

陶瓷贴片电容器的容量及额定电压范围如图1.3.13所示。

图1.3.13 陶瓷贴片电容器的容量和额定电压范围

在选用电容器时，耐压要求必须满足。

三、学会检测电容器

1.用万用表电阻挡检查电解电容器的好坏

电解电容器的两根引线有正、负之分。在检查它的好坏时，对耐压较低的电解电容器（6V或l0V），电阻挡应放在R×10或R×100挡，把红表笔接电容器的负端，黑表笔接正端。若这时万用表指针先摆动，然后恢复到零位或零位附近，则说明这样的电解电容器是好的。电解电容器的容量越大，充电时间越长，指针摆动得也越慢，测试过程如图1.3.14所示。

图1.3.14 电解电容器的测量步骤

2.用万用表电阻挡粗略鉴别5000pF以上容量无极电容器的好坏

用万用表电阻挡可大致鉴别5000pF以上电容器的好坏。检查时选择R×1k挡，将两表笔分别与电容器两端接触，这时指针快速地摆动一下然后复原，反向连接，摆动的幅度比第一次更大，而后又复原，这样的电容器是好的。具体步骤如图1.3.15所示。电容器的容量越大，测量时电表指针摆动越大，指针复原的时间也越长，我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。

图1.3.15 容量较大的无极电容器的检测

3.用电阻挡粗略鉴别5000pF以下容量无极电容器的好坏

用万用表电阻挡测量5000pF以下电容器时，一般选用R×10k挡，此时指针几乎不偏转，如发生偏转，则电容器已损坏，具体步骤如图1.3.16所示。

图1.3.16 容量较小的无极电容器的检测

4.用万用表检查可变电容器

可变电容器有一组定片和一组动片。用万用表电阻挡可检查它动、定片之间有否碰片，用红、黑表笔分别接动片和定片，旋转轴柄，电表指针不动，说明动、定片之间无短路（碰片）处；若指针摆动，说明电容器有短路的地方，可变电容器已坏，具体步骤如图1.3.17所示。

图1.3.17 可变电容器短路的检测

【思考与提高】

1.识别不同种类的电容器。在实训室中准备不同种类的电容器，把识别结果填入表1.3.

....
