前言

本书的编写主要参照现行普通高等理工科院校电子类相关专业模拟电子技术实验教学大纲、模拟电子技术实验教材和模拟电子技术课程设计教材编写而成，其中大部分实验内容是我校相关实验教师多年实践教学工作的整理与总结。

本书按总学时16～60学时编写，实验内容分为三大部分：常用电子仪器的使用、模拟电子技术基础实验、模拟电子技术课程设计。其中第一部分主要介绍模拟电子技术实验用到的几种电子仪器设备：直流稳压电源、信号发生器、万用表、毫伏表、示波器、面包板。第二部分主要包括：常用二极管的使用、单管放大电路的设计与实现、射极耦合差分放大电路的设计与实现、集成运放的线性应用、波形的产生与变换电路等。本部分实验内容通过对模拟电子技术基础知识和基本原理的复习与应用，加强学生对专业基础理论知识的学习，培养学生运用常用电子元器件设计实用电路的综合实践能力。第三部分主要介绍几个典型的模拟电子技术课程设计实验教学案例：电源电路的设计与实现、音响系统的设计与实现、压控函数发生器的设计与实现、温度检测与控制系统的设计与实现、直流电机PWM调速系统的设计与实现、模拟滤波器的设计与实现、晶体三极管输出特性曲线测试系统的设计与实现。本部分实验内容通过对典型的实验教学案例进行具体详细的分析，帮助学生全面复习模拟电子技术理论知识，学习系统电路设计的基本概念，掌握系统电路设计的基本方法，充分理解信号的灵敏度、动态范围、系统带宽、级间的干扰与匹配、常用电子元器件的选择依据和方法等工程设计基础知识。

从基础实验内容介绍到系统电路设计举例，本书实验内容丰富、覆盖面广。本书通过由浅入深、循序渐进的方式，帮助学生全面复习模拟电子技术基础理论知识，学习电路系统设计的基本方法，是一本比较实用的实验教材和教学参考书。

全书内容由程春雨老师负责组织，其中第1章由吴雅楠老师编写；第2～10章、第13章由程春雨老师编写，其中的部分图片由吴雅楠老师提供；第11章由高庆华老师编写；第12章是在吴雅楠老师指导下由王然编写的。

全书大部分实验内容都已经用于大连理工大学模拟电子技术实验和模拟电子技术课程设计的实际教学，经过了多年的实验教学验证。

在本书的编写过程中，得到了大连理工大学“模拟电子技术”理论教学组组长林秋华教授的支持和指导，实验教学组郭学满老师参与审阅了部分章节内容并提出了宝贵的修改意见。在本书的编写过程中，还得到了阮建涛、陈建辉、陈龙喜、屠睿博、尹宝杰等学生的支持和协助。在此对所有帮助过我们的老师、学生及电子工业出版社的王晓庆编辑表示诚挚的谢意！

由于编者水平有限，加之时间仓促，书中难免有许多不足之处，恳请使用本书的广大师生批评指正。

作者

2016年1月

第一部分 常用电子仪器的使用

第1章 常用电子仪器的使用

1.1 万用表

万用表又称多用表，它可以用来测量交直流电压、交直流电流、电阻等，是电子测量中最常用的仪表之一。UT39E是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式手动切换量程数字万用表。它具有28个测量挡位。整机电路设计以大规模集成电路、双积分A/D转换器为核心，并配以全功能过载保护，可用于测量交直流电压和电流、电阻、电容、频率、三极管的放大倍数β、二极管正向压降及电路通断，具有数据保持和睡眠功能。

1.1.1 主要技术指标

UT39E万用表主要技术指标如表1.1.1所示。

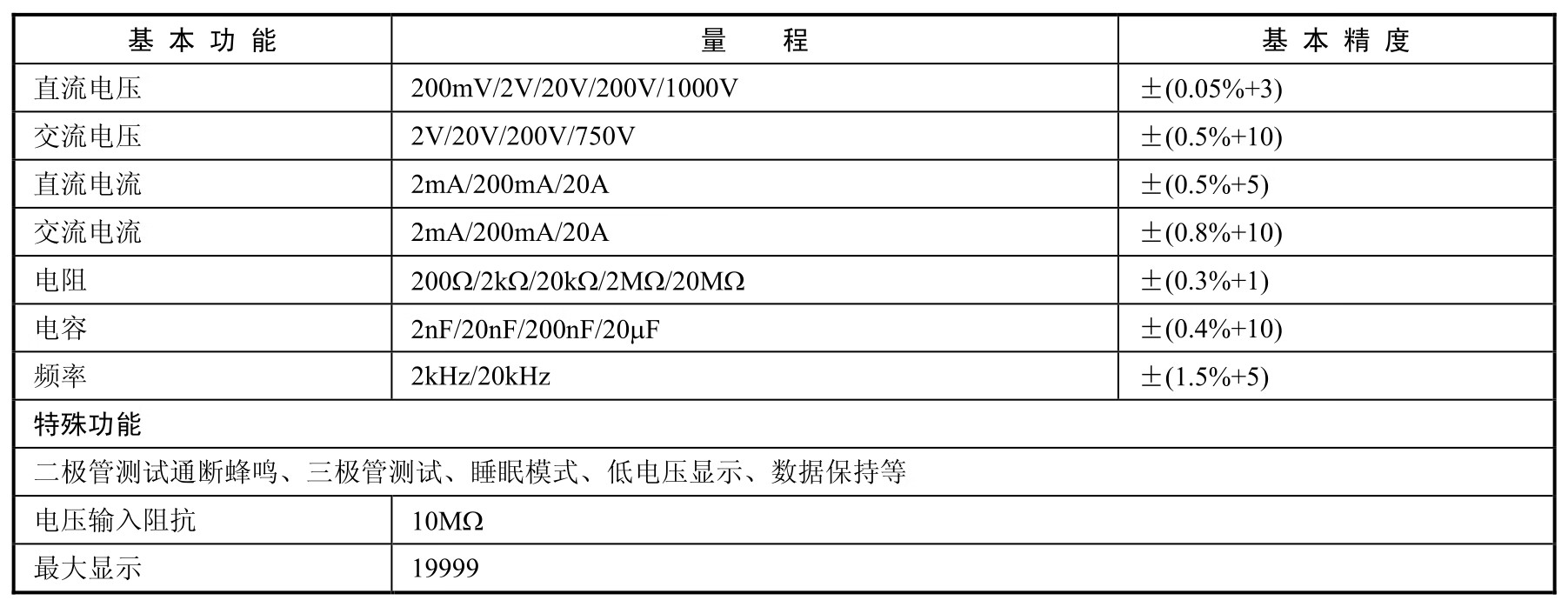

表1.1.1 UT39E万用表主要技术指标

1.1.2 面板及显示介绍

1.面板介绍

图1.1.1 万用表面板

UT39E型数字万用表的面板如图1.1.1所示，各部件名称如下。

（1）LCD显示器；

（2）数据保持选择按键HOLD，按一下该键，LCD上保持显示当前测量的数据，再按一下该键，则退出数据保持显示状态；

（3）晶体管放大倍数测试输入座；

（4）公共输入端；

（5）其余测量输入端；

（6）200mA量程及以下电流测量输入端；

（7）20A量程电流测量输入端；

（8）电容测试座；

（9）功能/量程开关；

（10）电源开关POWER，电源开关键，按键按下，电源打开，按键抬起，电源关闭。

2.显示符号介绍

UT39E型数字万用表屏幕显示符号如图1.1.2所示，各显示符号说明如表1.1.2所示。

图1.1.2 万用表显示符号

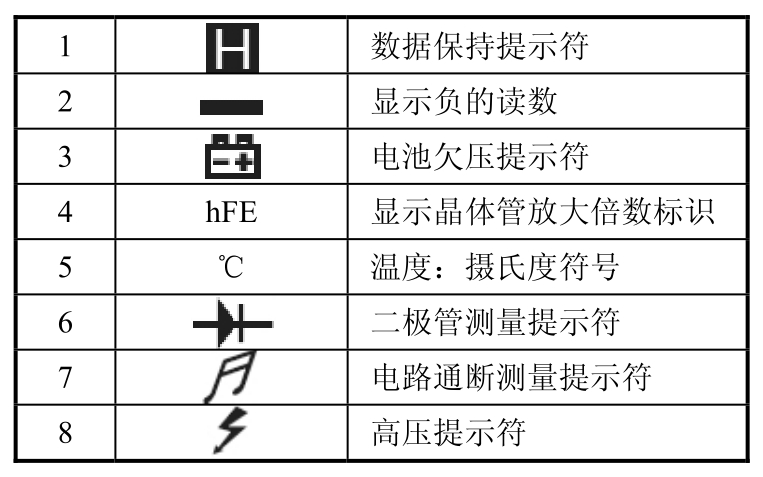

表1.1.2 各显示符号说明

1.1.3 测量方法

1.交/直流电压测量

（1）将红表笔插入VΩ插孔，黑表笔插入COM 插孔，如图1.1.3所示；

（2）将功能/量程开关置于交流电压（V～）/直流电压（V）挡位相应的量程上，并将测试表笔并联到待测电源或负载上；

（3）从显示器上读取测量结果。

2.交/直流电流测量

（1）将红表笔插入mA或20A插孔（当测量200mA以下的电流时，插入mA插孔；当测量200mA及以上的电流时，插入20A插孔），黑表笔插入COM 插孔，如图1.1.4所示；

图1.1.3 电压测量连接图

图1.1.4 电流测量连接图

（2）将功能/量程开关置于交流电流（A～）/直流电流（A）挡位相应的量程上，并将测试表笔串联接入待测负载回路中；

（3）从显示器上读取测量结果。

3.电阻测量

（1）将红表笔插入VΩ插孔，黑表笔插入COM插孔，如图1.1.5所示；

（2）将功能开关置于Ω量程，将测试表笔并联接到待测电阻上；

（3）从显示器上读取测量结果。

4.二极管和蜂鸣通断测量

（1）将红表笔插入VΩ 插孔，黑表笔插入COM插孔；

（2）将功能开关置于二极管和蜂鸣通断测量挡位；

（3）如将红表笔连接到待测二极管的正极，黑表笔连接到待测二极管的负极，则LCD上的读数为二极管正向压降的近似值；

（4）将表笔连接到待测线路的两端，如果被测线路两端之间的电阻值在70Ω以下，则仪表内置蜂鸣器发声，同时LCD显示被测线路两端的电阻值。

5.电容测量

（1）将功能开关置于电容量程挡；

（2）将待测电容插入电容测试座，选择合适的量程，如图1.1.6所示；

（3）从显示器上读取测量数据。

图1.1.5 电阻测量

图1.1.6 电容测量

6.晶体管参数测量（hFE）

（1）将功能/量程开关置于hFE；

（2）先确定待测晶体三极管是PNP型还是NPN型，然后将基极（B）、发射极（E）、集电极（C）正确插入四脚测试座对应的插孔内，显示器上即显示出被测晶体三极管的h_FE近似值，如图1.1.7所示。

7.注意事项

图1.1.7 晶体管参数测量

（1）当不知道被测电压的量程范围时，应将功能/量程开关旋至最大量程，再根据读数调低量程；

（2）当LCD只在最高位上显示“1”时，说明被测数据已经超出当前量程，须调高量程；（3）不要用该万用表测高于1000V DC的直流电压和有效值高于750V_rms的交流电压。测量高压时，要格外注意，应避免用身体接触，以防止触电；

（4）用200Ω和200MΩ量程测量电阻时，应先将表笔短接，测出表笔引线引入的误差，然后在实测值中减去误差，最后才能得到较为准确的被测电阻值；

（5）测量大电阻时，须数秒钟后方可读到较为稳定的数据；

（6）测量电容时，须先将电容充分放电。

1.2 直流稳压电源

电源电路是一切电子设备的基础，直流稳压电源可以为各种电子线路提供稳定的直流电压源，当电网电压或负载电阻发生变化时，要求直流稳压电源输出的电压应保持相对稳定。实验室使用的GPS-2303C型直流稳压电源是由两组相互独立、性能相同、可连续调整的直流电源组成的。它拥有过载及反向极性保护，可应用于逻辑线路和追踪式正负电压误差非常小的精密仪器系统上。

1.2.1 GPS-2303C型直流稳压电源的主要性能指标

GPS-2303C型直流稳压电源有三种工作模式：独立输出、串联追踪输出和并联追踪输出。主要性能指标如下。

输入电压：220V±10%，50/60Hz

独立模式：两路独立的直流电源输出：电压0～30V、电流0～3A

串联模式：输出电压0～60V、输出电流0～3A

电源变动率（源效应）≤0.01%+5mV

负载变动率（负载效应）≤300mV

并联模式：输出电压0～30V，输出电流0～6A

电源变动率≤0.01%+3mV

负载变动率≤0.01%+3mV（额定电流≤3A）

负载变动率≤0.02%+5mV（额定电流>3A）

纹波和噪声（5Hz～1MHz）：CV≤1mV_rms

纹波电流：CA≤3mA_rms

1.2.2 面板介绍

GPS-2303C型直流稳压电源前面板结构如图1.2.1所示。

（1）POWER——电源开关；

（2）Meter V——显示CH1的输出电压；

（3）Meter A——显示CH1的输出电流；

（4）Meter V——显示CH2的输出电压；

（5）Meter A——显示CH2的输出电流；

（6）VOLTAGE Control Knob——调整CH1输出电压，并在并联或串联追踪模式时，用于最大输出电压调整；

（7）CURRENT Control Knob——调整CH1输出电流，并在并联模式时，用于最大输出电流调整；

（8）VOLTAGE Control Knob——用于独立模式时，CH2输出电压的调整；

（9）CURRENT Control Knob——用于CH2输出电流的调整；

（10）C.V./C.C.指示灯——C.V./C.C.绿灯亮时，CH1的输出为恒压源；C.V./C.C.红灯亮时，CH1的输出为恒流源；

（11）C.V./C.C.指示灯——C.V./C.C.绿灯亮时，CH2的输出为恒压源；C.V./C.C.红灯亮时，CH2的输出为恒流源；

（12）OUTPUT——输出开关，打开/关闭输出；

（13）“+”输出端子——CH1正极输出端子；

（14）“-”输出端子——CH1负极输出端子；

（15）GND端子——大地和机壳接地端子；

（16）“+”输出端子——CH2正极输出端子；

（17）“-”输出端子——CH2负极输出端子；

（18）TRACKING（追踪模式按键）——两个按键可选择INDEP（独立）、SERIES（串联）、PARALLEL（并联）三种追踪模式。

图1.2.1 电源前面板结构

1.2.3 GPS-2303C型直流稳压电源的使用方法

GPS-2303C型直流电源具有恒压/恒流自动转换功能。作电压源使用时，当输出电流达到预定值时，会自动将电压输出转换成电流输出。作电流源使用时，当输出电压达到预定值时，会自动将电流输出转换成电压输出。

GPS-2303C型直流电源有三种工作模式：独立输出、串联追踪输出和并联追踪输出。

1.独立输出模式（Independent）

当设定为独立输出模式时，CH1和CH2为分别独立的两组电源，可单独或两组同时使用，连接方式如图1.2.2（a）所示。

在设定电流限制下，独立输出模式给出两组独立的电源CH1和CH2，分别可以提供0～设定值的输出电压，设定流程如下。

（1）按下电源开关，开启电源。

（2）将设定追踪TRACKING模式的两个按键同时抬起，设定电源为独立输出模式。

（3）按下电源输出开关OUTPUT，状态指示灯点亮。

（4）选择输出通道，如CH1。将CH1的电流调节旋钮调至设定限流点（超载保护），CH1输出电压调节旋钮调至设定电压值。

图1.2.2 直流稳压电源几种使用方式

2.串联追踪输出模式（Series Tracking）

当设定为串联追踪输出模式时，在电源内部，CH2输出端的正极自动与CH1输出端的负极连接，此时CH1为主电源，CH2为从电源，CH1的电压调节旋钮可以同时调节CH1和CH2的输出电压，设定流程如下。

（1）按下电源开关，开启电源。

（2）将设定追踪TRACKING模式的左边按键按下，右边按键抬起，设定电源为串联追踪模式。

（3）按下电源输出开关OUTPUT，状态指示灯点亮。

（4）将CH1和CH2的电流调节旋钮调至设定限流点（超载保护），CH1输出电压调节旋钮调至设定电压值。此时实际输出的电压值为CH1表头显示电压值的两倍，实际输出的电流值可以直接从CH1或CH2的电流表头读出。

（5）单电源供电方式如图1.2.2（b）所示，CH2的负端接负载地，CH1的正端接负载的正电源，此时两端提供的电压为主控输出电压显示值的两倍。注意：串联追踪输出模式输出电压超过60V DC时，将对使用者造成危险。

（6）双电源供电连接如图1.2.2（c）所示，在电源内部，CH2输出端的正极自动与CH1输出端的负极连接后一起作为参考地，此时CH2的负端相对于参考地输出负电压，CH1的正端相对于参考地输出正电压。

3.并联追踪输出模式（ParaIIeI Tracking）

当设定为并联追踪输出模式时，CH1为主电源，CH2为从电源。在电源内部，CH1输出端的正极和负极自动与CH2输出端的正极和负极两两互相连接，此时，CH1表头显示两路并联电源输出的电压值，输出连接如图1.2.2（d）所示，设定流程如下。

（1）按下电源开关，开启电源。

（2）将设定追踪TRACKING模式的两个按键同时按下，设定电源为并联追踪输出模式。

（3）按下电源输出开关OUTPUT，状态指示灯点亮。

（4）在并联追踪输出模式下，CH2的输出电压和输出电流完全由CH1的电压调节旋钮和电流调节旋钮控制，并且CH2的输出电压和输出电流追踪CH1的输出电压和输出电流，即两路输出同时变化。将CH1的电流调节旋钮调至设定限流点（超载保护），CH1的电压调节旋钮调至设定电压值。电源实际输出的电流为主电流表头显示值的两倍；CH1电压表头显示的是实际输出电压。

4.最大限流点的设定

（1）用测试导线将某一路电源的两个输出端短接。

（2）顺时针旋转电流调节旋钮至电压/电流C.V./C.C.指示灯变为绿色电压指示灯亮，然后再顺时针旋转电压调节旋钮至电压/电流指示灯变为红色电流指示灯亮。

（3）将电流输出调节旋钮调至设定限流值，该限流值会显示在对应的电流表头上。最大限流点一旦设定，就不可以再旋转电流调节旋钮。

（4）拿掉输出端的测试短路线，最大限流点设置完成。

1.3 信号发生器

信号发生器也称为任意波形发生器，可以产生不同波形和频率的待测信号，是电子测量中经常使用的仪器之一。本实验室使用的是TFG6025A型任意波形发生器。

TFG6025A型任意波形发生器采用直接数字合成技术（DDS）、大规模集成电路（LSI）、软核嵌入式系统（SOPC），具有优异的技术指标和强大的功能特性，能快速实现多种待测波形的输出。

1.3.1 主要性能指标

TFG6025A型任意波形发生器的主要性能指标如表1.3.1所示。

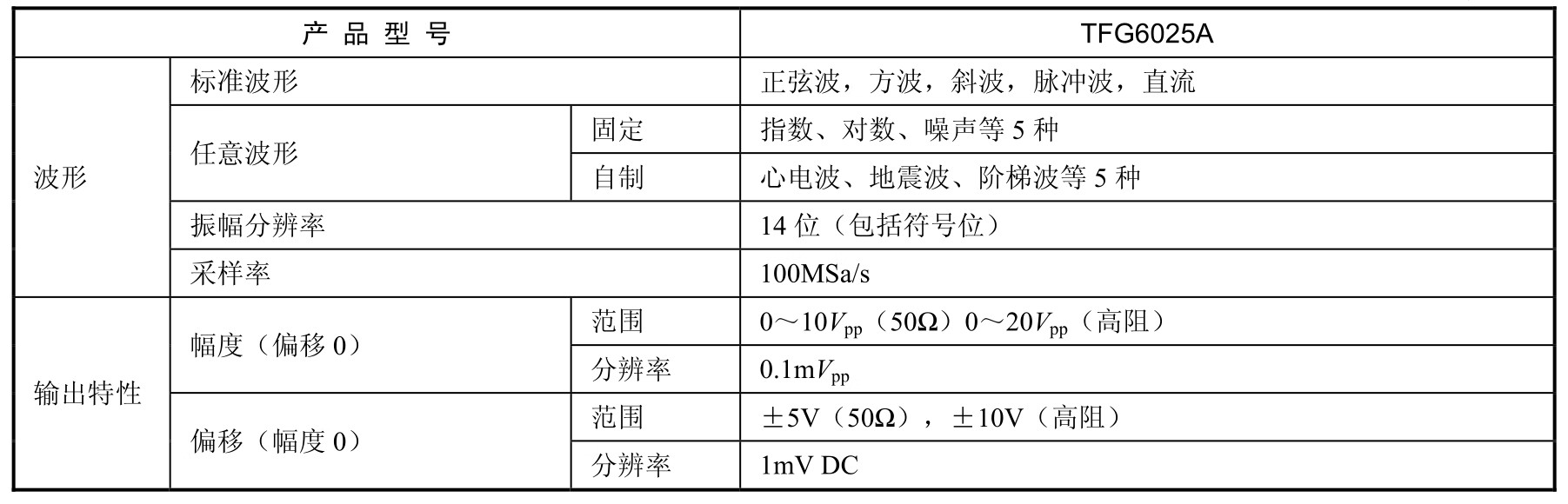

表1.3.1 TFG6025A型任意波形发生器的主要性能指标

续表

1.3.2 TFG6025A型任意波形发生器界面介绍

1.前面板介绍

TFG6025A型任意波形发生器前面板如图1.3.1所示。

（1）电源开关；

（2）显示屏；

（3）单位软按键；

（4）选项软按键；

（5）功能按键；

（6）方向按键；

（7）调节旋钮；

（8）计数输入端口；

（9）同步输入端口；

（10）主输出端口；

（11）USB接口。

图1.3.1 TFG6025A型任意波形发生器前面板

2.显示区介绍

TFG6025A型任意波形发生器显示区共分为以下5个部分，如图1.3.2所示。

（1）功能菜单区；

（2）波形显示区；

（3）选项菜单区；

（4）参数显示区；

（5）单位显示区。

图1.3.2 显示区

3.键盘说明

TFG6025A型任意波形发生器有24个带有键名的键，用符号【】表示。屏幕右边有5个空白键，称为选项软按键，屏幕下边有5个空白键，称为单位软按键，不带键名按键的定义是随着不同应用而变化的，用符号【】表示。调节旋钮下面有4个导航键，用【↑】【↓】【←】【→】表示。长按某一按键时间超过1s时，会自动显示该按键在当前状态下的帮助信息。

1.3.3 TFG6025A型任意波形发生器使用说明

1.两种数据输入方法——键盘输入法和旋钮输入法

（1）键盘输入法——数据用数字键【0～9】、小数点键【·】、负号键【-】输入，发生错误时，可以用向左的导航键【←】退格删除，输入完成后必须按【单位】软按键结束，否则输入的数据无效。

（2）旋钮输入法——先用向左或向右的导航键【←】【→】确定好当前光标的位置，然后旋转【调节旋钮】，以增加或减小当前光标位数据的大小，数字改变的同时即刻生效，无须按单位键即结束输入。该数据输入方法适于在连续调节参数值的情况下使用，光标位向左移动，旋钮转动可以粗调。

2.输出控制按键Output

【Output】——信号输出控制键，循环按此键，可以在打开输出和关闭输出两种状态下切换，由显示区内的输出状态【Output】指示，【On】为打开输出，【Off】为关闭输出。

3.设置输出频率

如果要将频率设置为2.5kHz，可按下列步骤操作：

（1）按【频率】软按键，选中“频率”选项，“频率”显示为绿色；

（2）按数字键【2】【·】【5】输入数据参数值，绿色参数显示为：2.5_；

（3）按【kHz】软按键输入数据的单位，绿色参数显示为：2.500 000 00kHz；

（4）单位软按键按下后，仪器即按照新设置的参数改变输出波形的频率；

（5）也可以使用大旋钮和【←】【→】按键相结合，连续改变输出波形的频率；

（6）按【频率】软按键，选中“周期”选项，可以设置周期参数。

4.设置输出幅度

如果要将幅度设置为3.6V_rms，可按下列步骤操作：

（1）按【幅度】软按键，选中“幅度”选项，“幅度”显示为绿色；

（2）按数字键【3】【·】【6】输入数据参数值，绿色参数显示为：3.6_；

（3）按【Vrms】软按键，输入数据的单位，绿色参数显示为：3.600 0Vrms；

（4）单位软按键按下后，仪器即按照新设置的参数改变输出波形的幅度；

（5）也可以使用大旋钮和【←】【→】按键相结合，连续改变输出波形的幅度；

（6）按【Vpp】或【mVpp】单位软按键，幅度显示为峰峰值。按【Vrms】或【mVrms】单位软按键，幅度显示为有效值。

5.频率/幅度步进

按【步进频率】软按键，选中“步进频率”选项，设置一个步进频率值，如2.5kHz。再按【频率】软按键，选中“频率”选项。然后每按一次【↑】按键，频率增加2.5kHz；每按一次【↓】按键，频率减少2.5kHz。使用这个方法，可以非常方便地输出一系列步进递增和步进递减的频率序列。

按【步进幅度】软按键，选中“步进幅度”选项，设置一个步进幅度值，如1.6V。再按【幅度】软按键，选中“幅度”选项。然后每按一次【↑】按键，幅度增加1.6V；每按一次【↓】按键，幅度减少1.6V。使用这个方法，可以非常方便地输出一系列步进递增和步进递减的幅度序列。

6.设置直流偏移

如果要将直流偏移设置为-25mV_dc，可按下列步骤操作：

（1）按【直流偏移】软按键，选中“直流偏移”选项，“直流偏移”显示为绿色：0.000Vdc；

（2）按数字键【-】【2】【5】输入数字参数值，绿色参数显示：-25_；

（3）按【mVdc】软按键，输入数据的单位，绿色参数显示：-0.025Vdc；

（4）单位软按键按下以后，仪器即按照新设置的参数改变输出波形的直流偏移。也可以使用大旋钮和【←】【→】按键相结合，连续改变输出波形的直流偏移，过零点时，正负号能够自动变化。

7.幅度量程

TFG6025A型任意波形发生器设有0～50dB衰减器，步进10dB。按【幅度】软按键，选中“幅度量程”，输入数据0选择自动量程方式，界面中RANGE选项显示Auto。输入数据1，选择保持方式，RANGE选项显示Hold。开启电源时默认自动量程方式。

8.外接负载

仪器的输出阻抗固定为50Ω，外接负载上的实际电压值为负载阻抗与50Ω的分压比。当输出阻抗设置为大于10kΩ时，则显示为高阻。

如果实际外接负载与输出阻抗相等，则分压比等于1。

如果实际外接负载与输出阻抗不相等，则分压比不确定。

输出阻抗可设置范围为1Ω～10kΩ，当设置值大于10kΩ时，将自动显示为高阻。

1.4 示波器

示波器是一种用途十分广泛的电子测量仪器，利用示波器能观察不同信号幅度随时间变化的波形曲线，并测量多种信号参数，如电压、频率等。

示波器可分为模拟、数字两大类。模拟示波器有通用示波器、多束示波器、取样示波器、记忆示波器和专用示波器等，采用CRT屏显示波形。数字示波器将输入信号数字化后，由D/A转换器输出重建波形，具有记忆、存储功能，所以又称为数字存储示波器。

1.4.1 主要技术指标

本实验室使用的是Tektronix公司生产的TDS210型双通道示波器。

示波器外观如图1.4.1所示，主要技术指标如下。

（1）通道数：2；

（2）带宽：60MHz，带宽限制20MHz；

（3）取样速率：1.0GS/s；

（4）显示：黑白。

图1.4.1 示波器外观图

1.4.2 显示区域介绍

在屏幕显示区，显示窗口除了显示波形图像外，在波形上方还显示许多有关波形和仪器控制设置有关的信息，下面将对照图1.4.2所示的示波器显示窗口逐一介绍。

（1）厂标；

（2）采样方式——采样/峰值检测/平均值，三选一；

（3）数据采集状态——“T Trig′d/·Stop/R Auto”正在采集/停止采集/准备采集；

（4）当前触发点的位置——用向下箭头“↓”指示；

（5）触发点的时延——触发点相对于屏幕中心零时刻的时间延迟“M Pos：×××s”；

（6）菜单名称——当前操作菜单的名称；

（7）通道标记——表明显示波形的通道号和接地参考点；

（8）箭头图标表示波形是反相的；

（9）各通道电压刻度比例尺，即纵坐标电压刻度；

（10）BW图标表示通道是带宽限制状态；

（11）M×××s显示主时基比例尺，即横坐标时基刻度；

（12）触发方式和触发电平——边沿触发/视频触发。

图1.4.2 示波器显示窗口

1.4.3 控制面板介绍

数字存储示波器的用户界面可以通过菜单结构方便地访问特殊功能。按下前面板上的某一按钮，示波器将在显示屏的右侧显示相应的菜单。该显示菜单与对应面板右侧一列未标记名称的按钮相配合，根据菜单提示按下相应的选项按钮，即可实现选择项目的设置。示波器的控制面板主要分为菜单控件区、选项按钮区、垂直控件区、水平控件区、触发控件区，如图1.4.3所示。

图1.4.3 示波器面板

1.菜单控件区

图1.4.4所示为数字存储示波器菜单控件区，各控制按钮功能如下。

（1）保存/调出（SAVE/RECALL）——显示设置波形的“保存/调出菜单”。

（2）测量（MEASURE）——显示“自动测量菜单”。

（3）采集（ACQUIRE）——显示“采集菜单”。

（4）显示（DISPLAY）——显示“显示菜单”。

（5）光标（CURSOR）——显示“光标菜单”。当按下CURSOR按键，显示光标菜单（CURSOR）时，光标菜单被激活，用“垂直位置”调节旋钮可以改变光标的位置。离开光标菜单（CURSOR）后，光标线保持显示（除非“类型”选项设置为“关闭”）但不可调整。

（6）辅助功能（UTILITY）——显示“辅助功能菜单”。

（7）运行/停止——在连续采集和停止采集两种状态下切换。连续采集时，波形显示是活动的，按下“运行/停止”键后停止采集，冻结波形。

（8）自动设置——按下“自动设置”按键后，示波器首先清屏，同时自动识别波形的类型，调整垂直刻度、水平刻度、采样方式、触发控制等设置，缩放并定位波形，最后将波形在刻度区内显示出来。

图1.4.4 菜单控制按键区

2.垂直控件区

图1.4.5所示为数字存储示波器垂直控件区，各控制按钮功能如下。

（1）垂直位置旋钮——调节波形在垂直方向向上或向下移动；

（2）伏/格旋钮——改变对应通道的垂直刻度，将波形以接地线为基准进行压缩或扩展；

（3）MATH菜单——打开或关闭两个通道波形的算数运算，“+”或“-”。“+”为CH1+CH2；“-”为CH1-CH2或CH2-CH1；

（4）CH1菜单——打开或关闭通道CH1的波形及通道设置菜单；

（5）CH2菜单——打开或关闭通道CH2的波形及通道设置菜单。

通道设置菜单如下。

（1）耦合——直流、交流、接地；

（2）带宽限制——关60MHz、开20MHz；

（3）伏/格——粗调、细调；

（4）探头——1×、10×、100×、1000×；

（5）反相——关闭、开启。

3.水平控件区

图1.4.6所示为数字存储示波器水平控件区，各控制按钮功能如下。

（1）水平位置旋钮——调节触发点相对于屏幕中心的水平位置，在刻度区内用向下箭头“↓”指示；

（2）秒/格旋钮——改变水平刻度，将显示波形在水平方向上压缩或

....
