前言

本书根据初级及中级维修电工的基本要求进行编写，着重介绍电工的基本知识和操作技能。内容包括电工安全常识、常用电工工具使用、常用电工仪表使用、室内线路安装、三相异步电动机的拆装与检修、变压器原理及检测、基本电气控制线路安装与调试、电子电路安装及调试等。本书可作为中等职业学校机电类专业课程教材，也可作为各级培训机构的培训用书或供自学使用。

学习《维修电工工艺项目教程》课程的主要目标是提高学生的实践操作能力，掌握电气安装、维修的实际操作技能，提高学生的就业能力及职业岗位的适应性。

本书以项目为基本学习单元，每个项目都通过多个任务来具体阐述。在内容上力求深入浅出、通俗易懂，不涉及过多的理论叙述，并注意内容的实用性及可操作性，每个知识点都采用大量的图表进行讲解，以便于教学。本书配套授课计划、教学方案、教学课件、习题参考答案等教学资源供教学使用，以提高教学的效率及效果。

本书由李加旺担任主编，王宇丽、陈耀莺、吴海春、吕玉光、杨清乾、郑毅担任副主编，参加编写的还有谭洁、黄依珍、肖迎秋等。本书由李加旺担任主审。在本书编写的过程中，参考了大量的有关资料及文献，并引用了其中一些内容，在此向其作者表示衷心的感谢。

由于编者水平有限，书中难免有疏漏、错误和不足之处，恳请读者批评指正。

编者

项目一 电工安全常识

任务一 有关人体触电的知识

一、触电的种类和方式

触电是指由电能以电流形式作用于人体造成的事故。

1.人体触电种类

（1）电击：指电流通过人体时所造成的内伤。电击会造成肌肉抽搐、内部组织损伤，造成发热、发麻、神经麻痹等，严重时将引起昏迷、窒息，甚至心脏停跳、血液循环中止等而死亡。绝大多数的触电死亡事故都是由电击造成的。

（2）电伤：指在电流的热效应、化学效应、机械效应及电流本身作用下造成的人体外伤。一般有灼伤、烙伤和皮肤金属化等。造成电伤的电流通常都比较大。

① 灼伤：由电流热效应引起（主要是电弧灼伤），造成皮肤红肿、烧焦或皮下组织损伤。

② 烙伤：由电流热效应或力效应引起，是皮肤被电器发热部分烫伤或由于人体与带电体紧密接触而留下肿块、硬块，使皮肤变色等。

③ 皮肤金属化：由电流热效应和化学效应导致熔化的金属微粒渗入皮肤表层，使受伤部位皮肤带金属颜色且留下硬块。

2.人体触电方式

（1）单相触电。人体的一部分在接触带电体的同时，另一部分又与大地或零线相接，电流从带电体流经人体到大地（或零线）形成回路，如图1-1所示。

（2）两相触电。人体的不同部位同时接触两相导线（两根火线）或带电体，电流由一相通过人体流入另一相导体形成回路，如图1-2所示。

图1-1 单相触电

图1-2 两相触电

（3）跨步触电。雷电流入地时，或载流电力线（特别是高压线）断落到地面时，会在导线接地点及周围形成强电场。其电位分布以接地点为圆心向周围扩散，逐步降低而在不同位置形成电位差（电压），当人畜跨进这个区域时，两脚之间的电压即跨步电压。在跨步电压作用下，电流从接触高电位的脚流进，从接触低电位的脚流出，如图1-3所示。

图1-3 跨步触电

（4）悬浮电路上的触电。电流通过变压器相互隔离的原、副绕组后，从副边输出的电压零线不接地，变压器绕组间不漏电时，即相对于大地处于悬浮状态，如人站在地上接触其中一根带电导线，不会构成电流回路，无触电感觉。如果人体一部分接触副边绕组的一根导线，另一部分接触该绕组的另一根导线，则会造成触电。

二、电流伤害人体的因素

电流伤害人体的程度一般与下面几个因素有关。

1.电流的大小

触电时流过人体的电流大小是造成损伤的直接因素。

人体允许电流：指发生触电后触电者能自行摆脱电源，解除触电危害的最大电流。

不同情况下的人体允许电流：通常情况下，人体的允许电流，男性为9mA，女性为6mA。在设备和线路装有触电保护设施的条件下，人体允许电流可达30mA。在容器中、高空、水面上可能因电击造成二次事故的场所，人体允许电流应按5mA考虑。

2.电压的高低

人体接触的电压越高，流过人体的电流越大，对人体的伤害越严重。

3.频率的高低

交流电频率越高（如大于200Hz），由于电流途径有趋肤效应，很少通过人体心脏部位，只能造成灼伤而不会有生命危险。而日常用的电源多是频率为50Hz的（工频）交流电，频率较低，对人体触电造成的危害最为严重。

4.时间的长短

技术上常用触电电流与触电持续时间的乘积（称为电击能量）来衡量电流对人体的伤害程度。

5.不同路径

电流通过人体的路径不同，对人体的危害也不同，从右手到左脚是最危险的。

6.人体状况

女性比男性触电伤害程度约严重30%。

7.人体电阻

通常人体电阻可按1～2kΩ计。电流通过人体脑部和心脏时最危险。40～60Hz的交流电对人体危害最大。

通过人体电流的大小与触电电压和人体电阻有关。表1-1是工频电流大小对人体伤害程度分析表。表1-2是不同频率的电流对人体的伤害情况表。表1-3是电流的不同路径对人体的伤害情况表。

表1-1 工频电流大小对人体伤害程度分析表

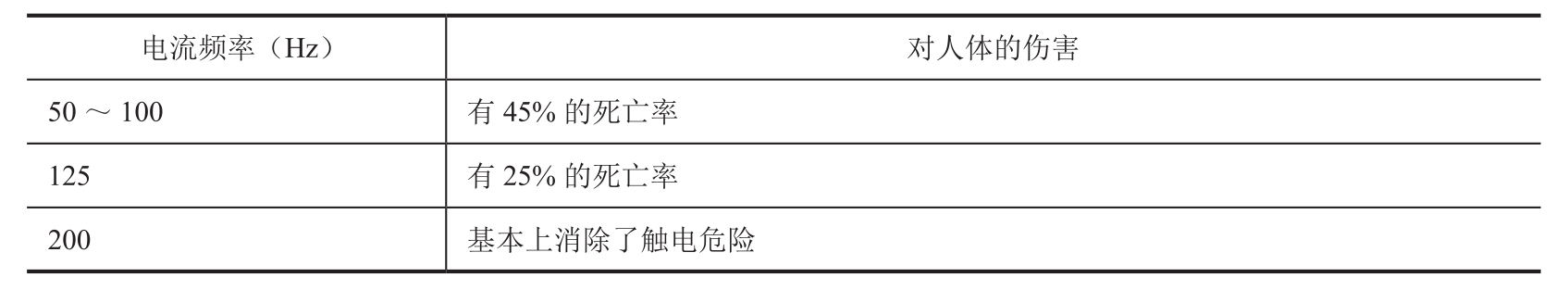

表1-2 不同频率的电流对人体的伤害

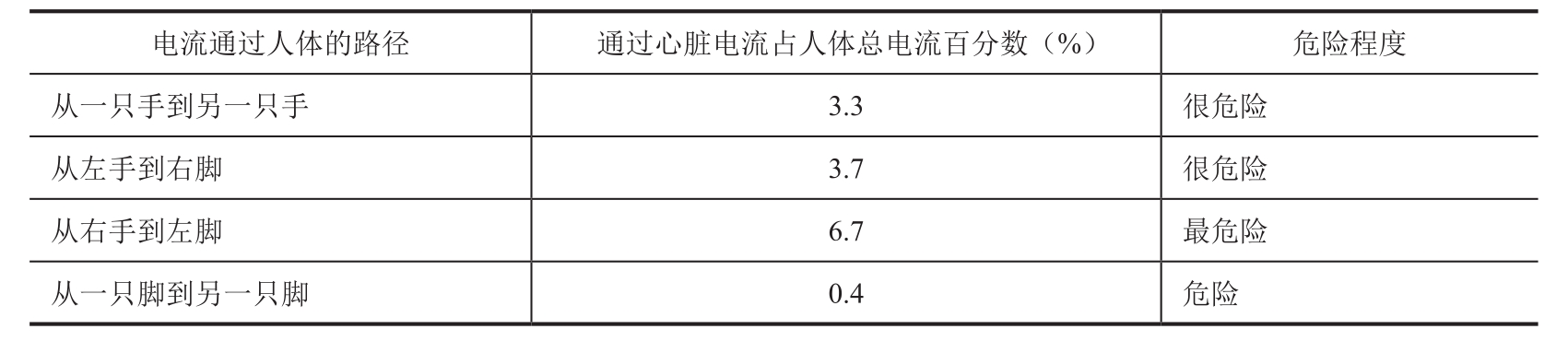

表1-3 电流的不同路径对人体的伤害

1）人体电阻的种类

（1）体内电阻。基本不受外界影响，基本为定值，约0.5kΩ。

（2）皮肤电阻。随着外界条件不同可在很大范围内变化，皮肤表面0.05～0.2mm的角质层电阻高达10～100kΩ。

注：在计算安全电压时，角质层电阻不考虑在内。除去角质层，人体电阻一般不低于1kΩ，通常考虑范围为1～2kΩ。

2）影响人体电阻的因素

皮肤厚薄、潮湿多汗、有损伤、带有导电粉尘、对带电体接触面大、接触压力大等都将减小人体电阻。接触电压越高，人体电阻将按非线性规律下降。

任务二 预防触电的安全措施

一、造成触电事故的常见原因

1.线路架设不合规格

（1）室内外线路对地距离、导线之间的距离小于允许值。

（2）通信线、广播线与电力线间隔距离过近或同杆架设。

（3）线路绝缘破损。

（4）有的地区为节省电线而采用一线一地制送电等。

2.电气操作制度不严格、不健全

（1）带电操作，不采取可靠的保护措施。

（2）不熟悉电路和电器，盲目修理。

（3）救护已触电的人，自身不采取安全保护措施。

（4）停电检修，不挂警告牌。

（5）检修电路和电器，使用不合格的保护工具。

（6）人体与带电体过分接近，又无绝缘或屏护措施。

3.用电设备不合要求

（1）电气设备内部绝缘损坏，金属外壳又未加保护接地措施或保护接地线太短，接地电阻太大。

（2）开关、闸刀、灯具、携带式电器绝缘外壳破损，失去防护作用。

（3）开关、熔断器误装在中性线上，一旦断开，就会使整条线路带电。

4.用电不谨慎

（1）违反布线规则，在室内乱拉电线。

（2）随意加大熔断器熔丝规格。

（3）在电线或电线附近晾晒衣物。

（4）在电线杆上拴牲口。

（5）在电线（特别是高压线）附近打鸟、放风筝。

（6）未断电源，移动家用电器。

（7）打扫卫生时，用水冲洗或湿布擦拭带电电器或线路等。

（8）架空线上操作，不要在相线上加临时接地线。

（9）无可靠的防高空跌落措施等。

二、防止触电的保护措施

触电事故会对人身造成很大的危害。为了保护人身安全，避免触电事故的发生，必须采取必要的预防措施。防止触电的安全措施有以下几种。

1.保护接地

电力系统运行所需要的接地，称为工作接地。把电气设备的金属外壳、框架等用接地装置与大地可靠连接，称为保护接地，它适用于中性点不直接接地的低压电力系统，如图1-4所示。保护接地电阻一般应不大于4Ω，最大不得大于10Ω。

图1-4 保护接地

2.保护接零

在中性点直接接地的三相四线电力系统中，将电气设备的金属外壳、框架等与系统的零线（中线）相接，称为保护接零。

保护接零后，如果某一相线因绝缘损坏与机壳相碰，使机壳带电，则电流通过零线构成回路。由于零线电阻很小，致使短路电流很大，会立刻将熔断器烧断或使其他保护装置动作，迅速切断电源，从而消除触电危险。

采用保护接零时，接零导线要有足够的机械强度，连接必须牢固，以防断线或脱线。在零线上禁止安装熔断器和单独的断流开关。为了保证碰壳引起的短路电流能够使保护装置可靠动作，零线的电阻不能太大，同时还要防止零线和相线接错。

采用保护接零时，除变压器的中性点直接接地外，还必须在零线上的一处或多处再行接地，即重复接地。重复接地的作用在于降低漏电设备外壳的对地电压，消除零线断路时的触电危险。

3.使用漏电保护器

漏电保护器是一种防止漏电的保护装置，当设备因漏电外壳上出现对地电压或产生漏电电流时，它能够自动切断电源，如图1-5所示。

图1-5 漏电保护器

漏电保护器通常分为电压型和电流型两种。电压型反映了漏电对地电压的大小，由于性能较差已趋淘汰；电流型则反映了漏电对地电流的大小，其中分有零序电流型和泄漏电流型。电流型漏电保护器常用的有单相双极式、三相三极式和三相四极式三类。单相双极式漏电保护器广泛用于居民住宅及其他单相电路，三相三极式漏电保护器应用于三相动力电路，三相四极式漏电保护器应用于动力、照明混用的三相电路。

漏电保护器既能用于设备保护，也能用于线路保护，具有灵敏度高、动作快捷等特点。对于那些不便于敷设地线的地方，以及土壤电阻系数太大，接地电阻难以满足要求的场合，应推广使用。

4.采用三相五线制

我国低压电网通常使用中性点接地的三相四线制，提供380V/220V的电压。在一般家庭中常采用单相两线制供电，因其不易实现保护接零的正确接线，而易造成触电事故。

为确保用电安全，国际电工委员会推荐使用三相五线制，它有三根相线L₁、L₂、L₃，一根工作零线N，一根保护零线PE，如图1-6所示。在一般家庭中采用单相三线制供电，即一根相线、一根工作零线、一根保护零线，如图1-7所示。

图1-6 三相五线制

图1-7 单相三线制

5.使用安全操作电压

加在人体上一定时间内不致造成伤害的电压叫作安全电压。为了保障人身安全，使触电者能够自行脱离电源，不致引起人身伤亡，各国都规定了安全操作电压。

我国规定的安全电压：50～500Hz的交流电压额定值有36V、24V、12V、6V四种，直流电压额定值有48V、24V、12V、6V四种，以供不同场合使用。此外还规定安全电压在任何情况下均不得超过50V有效值；当使用大于24V的安全电压时，必须有防止人身直接触及带电体的保护措施；在高温、潮湿场所使用的安全电压规定为12V。

任务三 触电事故的处理方法

一、触电事故的断电操作

一旦发生触电事故，抢救者必须保持冷静，千万不要惊慌失措，首先应尽快使触电者脱离电源，然后再进行现场急救。

使触电者迅速脱离电源是极其重要的一环，因为触电时间越长，对触电者的危害就越大。脱离电源最有效的措施是断开电源开关、拔掉电源插头或熔断器，在一时来不及的情况下，可用干燥的绝缘物拨开或隔开触电者身上的电线。

1.对于低压触电事故采取的断电措施

（1）如果触电地点附近有电源开关（刀闸）或插座，可立即拉掉开关（刀闸）或拔出插头来切断电源，如图1-8（a）所示。

（2）如果找不到电源开关（刀闸）或距离太远，可用有绝缘套的钳子或用带木柄的斧子切断电源线，如图1-8（b）所示。

（3）当无法切断电源线时，可用干燥的衣服、手套、绳索、木板等绝缘物拉开触电者，使其脱离电源，如图1-8（c）所示。

（4）当电线搭在触电者身上或被压在身下时，可用干燥的木棒等绝缘物作为工具挑开电线，使触电者脱离电源，如图1-8（d）所示。

图1-8 低压触电事故采取的断电措施

2.触电事故断电操作要遵循的原则

（1）触电时间越长，对触电者的危害就越大，因此使触电者脱离电源的办法应根据具体情况，以快速为选择原则采用。

（2）若触电者未脱离电源前本身就是带电体，断电操作人员不可直接用手或其他金属及潮湿的物体作为断电工具，而必须使用适当的绝缘工具。断电时要用单手操作，以防止自身触电。

（3）当触电事故发生在高处时，要注意防止发生高处坠落摔伤和再次触及其他有电线路。不论是在何种电压的线路上发生触电，即使触电者在平地上，都要考虑触电者倒下的方向，注意防止摔伤。

（4）如果事故发生在夜间，应迅速解决临时照明问题，以利于抢救并避免扩大事故。

3.对于高压触电事故采取的断电措施

（1）如触电事故发生在高压设备上，应立即通知供电部门停电。

（2）戴上绝缘手套，穿上绝缘鞋，并用相应电压等级的绝缘工具拉掉开关。

（3）若不能迅速切断电源开关，可采用抛挂截面足够大、长度适当的金属裸线短路方法，使电源开关跳闸。抛挂前，将短路线一端固定在铁塔或接地引线上，另一端系重物。在抛掷短路线时，应注意防止电弧伤人或断线危及其他人员安全。

二、触电急救的现场操作

1.伤情诊断处理

在触电者脱离电源后，应根据其受电流伤害的程度，采取不同的抢救措施。若触电者只是一度昏迷，可将其放在空气流通的地方安静地平卧，松开身上的紧身衣服，摩擦全身，使之发热，以利于血液循环。若触电者发生痉挛、呼吸微弱或停止，应进行现场人工呼吸。当心跳停止或心脏不规则跳动时，应立即采取人工胸外心脏按压法进行抢救。若触电者停止呼吸或心脏停止跳动，可能是假死，决不可放弃抢救，应立即进行现场心肺复苏抢救，即同时进行人工呼吸和胸外心脏按压。抢救必须分秒必争，并迅速向120急救中心求救。

2.现场抢救方法

（1）人工呼吸。人工呼吸的目的是用人工的方法来代替肺的呼吸活动。人工呼吸的方法很多，其中口对口吹气的人工呼吸法最为简便有效，也易学会和传授。具体做法如下：

① 首先把触电者移到空气流通的地方，最好放在平直的木板上，使其仰卧，头部尽量后仰。先把头侧向一边，掰开嘴，清除口腔中的杂物、义齿等。如果舌根下陷应将其拉出，使呼吸道畅通。同时解开衣领，松开上身的紧身衣服，使胸部可以自由扩张，如图1-9（a）所示。

② 抢救者位于触电者的一侧，用一只手捏紧触电者的鼻孔，另一只手掰开口腔，深呼吸后，以口对口紧贴触电者的嘴唇吹气，使其胸部膨胀，如图1-9（b）所示。

③ 然后放松触电者的口鼻，使其胸部自然回复，让其自动呼气，时间约为3s，如图1-9（c）所示。

按照上述步骤反复循环进行，4～5s吹气一次，每分钟约12次。如果触电者张口有困难，可用口对准其鼻孔吹气，其效果与上述方法相近。

图1-9 人工呼吸的具体操作

（2）人工胸外心脏按压。人工胸外心脏按压法是用人工胸外按压代替心脏的收缩作用。此法简单易学，效果好，不需要设备，易于普及推广。具体做法如下：

① 使触电者仰卧在平直的木板上或平整的硬地面上，姿势与进行人工呼吸时相同，但后背应实实在在着地，抢救者跨跪在触电者的腰部一侧，如图1-10（a）所示。

② 抢救者两手相叠，用掌根置于触电者胸部下端部位，即中指尖部置于其颈部凹陷的边缘，掌根所在的位置即正确按压区。然后自上而下直线均衡地用力挤压，使其胸部下陷3～4cm，儿童用力轻些，下陷1～2cm，以压迫心脏使其达到排血的作用，如图1-10（b）和（c）所示。

③ 使按压到位的手掌突然放松，但手掌不要离开胸壁，依靠胸部的弹性自动恢复原状，使心脏自然扩张，大静脉中的血液就能回流到心脏中来，如图1-10（d）所示。

按照上述步骤连续不断地进行，每分钟约80次。按压时定位要准确，压力要适中，不要用力过猛，以免造成肋骨骨折、气胸、血胸等危险；但也不能用力过小，用力过小则达不到按压目的。

图1-10 人工胸外心脏按压法的具体操作

（3）抢救中的观察与处理。应当指出，心跳和呼吸是相关联的，一旦呼吸和心跳都停止了，应当及时进行口对口（鼻）人工呼吸和胸外心脏按压。

如果现场仅一个人抢救，则两种方法应交替进行，救护人员可以跪在触电者肩膀侧面，每吹气1～2次，再按压10～15次。按压吹气1min后，应在5～7s内判断触电者的呼吸和心跳是否恢复。如触电者的颈动脉已有搏动但无呼吸，则暂停胸外心脏按压，再进行2次口对口（鼻）人工呼吸，接着每5s吹气一次；如脉搏和呼吸都没有恢复，则应继续坚持心肺复苏法抢救。在抢救过程中，应每隔数分钟再进行一次判定，每次判定时间都不能超过5～7s。在医务人员没有接替抢救前，不得放弃现场抢救。如经抢救后，伤员的心跳和呼吸都已恢复，可暂停心肺复苏操作。因为心跳和呼吸恢复的早期有可能再次骤停，所以要严密监护伤员，不能麻痹，要随时准备再次抢救。

总之，触电事故带来的危害是很大的，要以预防为主，着手消除发生事故的根源，防止事故的发生。要向大家宣传安全用电知识，宣传触电现场急救的知识，不仅能防患于未然，一旦发生了触电事故，也能进行正确及时的抢救，以挽救许多人的生命。

任务四 电气火灾的应急处理

一、引起电气火灾的主要原因

1.电路短路

发生短路时，线路中的电流增加为正常时的几倍甚至几十倍，而产生的热量又和电流的平方成正比，使得温度急剧上升，大大超过允许范围。如温度达到自燃物的自燃点或可燃物的燃点时，则会引起燃烧，发生火灾。容易发生短路的情况有：

（1）电气设备的绝缘老化变质、机械损伤，在高温、潮湿或腐蚀的作用下使绝缘层破损。

（2）因雷击等过电压的作用，使绝缘击穿。

（3）在安装和检修工作中，存在接线和操作的错误。

2.负荷过载

电气设备过载，使导线中的电流超过导线允许通过的最大电流，而保护装置又不能发挥作用，引起导线过热，烧坏绝缘层，即会引起火灾。过载的原因有：

（1）设计选用的线路或设备不合理，以致在额定负载下出现过热。

（2）使用不合理，如超载运行，连续使用时间过长，造成过热。

（3）设备故障运行，如三相电动机断相运行、三相变压器不对称运行等，均可造成过载。

3.接触不良

导线连接处接触不良，电流通过接触点时打火，引起火灾。接触不良的原因有：

（1）接头连接不牢、焊接不良或接头处混有杂物，都会增加接触电阻而导致接头打火。

（2）可拆卸的接头连接不紧密或由于震动而松动，也会增加接触电阻而导致接头打火。

（3）开关、接触器等活动触头，在没有足够的压力或接触面粗糙不平时，都会导致打火。

（4）对于铜铝接头，由于铜和铝性质不同，接头处易受电解作用腐蚀，从而导致打火。

4.使用时间过长

长时间使用发热电器，用后忘关电源，引燃周围物品而造成火灾。

二、电气火灾的预防措施

（1）选择合适的导线和电器。当电气设备增多、电功率过大时，及时更换原有电路中不合要求的导线及有关设备。

（2）选择合适的保护装置。合适的保护装置能预防线路发生过载或用电设备发生过热等情况。

（3）选择绝缘性能好的导线。对于热能电器，应选用石棉织物护套线绝缘。

（4）避免接头打火和短路。电路中的连接处应牢固，接触良好，防止短路。

三、电气消防知识

在发生电气火警时，应采取以下措施：

（1）发现电子装置、电气设备、电线电缆等冒烟起火时，应尽快切断电源。

（2）使用沙土或专用灭火器进行灭火。

（3）灭火时应避免身体或灭火工具触及导线或电气设备。

（4）若不能及时灭火，应立即拨打119报警。

四、实训

实训一：

1.内容：人工呼吸法和胸外心脏按压法的急救练习。

2.器具：模拟橡胶人一具，秒表一块。

3.训练步骤：

（1）选择急救方法。根据触电者有呼吸而心脏停跳，选择胸外心脏按压法。

（2）实施救护。把触电者放在结实的地板或木板上，使触电者伸直仰卧，救护者两腿跨跪于触电者的腰部一侧，先找到正确的压点，然后两手叠压，迅速实行施救。

实训二：

1.内容：人工呼吸法和胸外心脏按压法的急救练习。

每三名同学一组，其中一人做施救者，一人做被施救者，一人观察时间和施救者动作是否规范、适当并作记录。
