版权信息

书名：UG NX实例教程（第2版）

作者：李海涛

ISBN：9787115477460

版权所有 · 侵权必究

内容提要

本书采用中文UG NX 8.5版本，以应用为主线，由浅入深、循序渐进地介绍软件的应用。本书主要内容包括零件三维建模、曲面建模、UG装配建模、工程图绘制、UG模具设计和CAM，并辅以相应的实例操作进行讲解。全书突出实际应用，强调技巧性，选材经典，具有很好的启发和引导作用。

本书可作为初学者的入门教材，也可作为机械类相关专业的培训教程，还可作为大中专院校和职业院校实践课程的配套用书。本书融入西门子公司UG认证考试的模拟题，可作为西门子公司认证考试的培训教程。

前言

Foreword

UG是西门子公司出品的集CAD/CAM/CAE于一体的软件系统，它的功能覆盖了从概念设计到产品生产的整个过程，广泛运用于汽车、航天、医疗器械行业等领域。UG 提供了强大的实体建模技术和高效能的曲面建构能力，能够完成复杂的造型设计。UG优越的装配功能、2D出图功能、模具加工功能及与PDM之间的紧密结合，使其在工业界成为一套无可匹敌的高级CAD/CAM系统。

《UG NX实例教程》一书自2013年出版以来，受到了众多高职高专院校的欢迎。为了更好地满足广大高职高专院校的学生对数控编程知识学习的需要，我们结合近几年的教学改革实践和广大读者的反馈意见，在保留原书特色的基础上，对《UG NX实例教程》进行了全面的修订。这次修订的主要内容如下。

• 对本书第1版中部分项目存在的一些问题进行了校正和修改。

• 对软件版本进行了升级，本书以UG 8.5版本为平台展开讲解。

• 书后附表增加了部分练习题图，使初学者在学习过程中及时得到锻炼，巩固所学知识。

在本书的修订过程中，作者始终贯彻以来源于企业的典型零件为载体，采用项目教学的方式组织内容的思想。全书由6个项目组成。项目一讲述了轴套类零件、盘盖类零件、叉架类零件、箱体类零件及标准常用件的建模方法；项目二讲述了鼠标、水嘴及汽车车身等零件的设计实例，介绍了曲面三维建模的操作要领；项目三讲述了虎钳、卡丁车等零件的装配实例，介绍了装配建模的工具命令；项目四介绍了工程图的建立和标注的相关知识；项目五介绍了风扇叶片模具、电器面壳模具的设计；项目六介绍了支座零件加工、机壳凹模加工、车削加工编程的相关知识。本书的编写与课程教学紧密结合，内容突出课程实训的具体过程和方法，展示大量的工程和项目实例以及优秀的学生作业。全书突出实用的特点。本书是由校企合作开发的项目化教材，并提供了UG NX中级考试的理论和上机练习题。

本书配套的相关教学素材有：PPT课件、附录B中的上机练习题答案、UG NX CAD初级认证样卷及答案、UG NX CAD中级认证样卷及答案、自下而上装配建模练习实训题及答案、自上而下装配建模练习实训题及答案、装配顺序练习实训题及答案、工程制图练习实训题及答案、同步建模练习实训题及答案。以上素材，请到人邮教育（http://www.ryjiaoyu.com）下载。

本书的参考学时为60～84，建议采用理论实践一体化教学模式，各项目的参考学时见下面的学时分配表。

学时分配表

本书由潍坊职业学院李海涛担任主编；四川航天职业技术学院钟展，潍坊职业学院康立业、牛文欢、贾秋霜担任副主编；参与编写的还有内蒙古工业大学其木格，潍坊职业学院周荃、刘晓燕，莱芜职业技术学院孟宪超，潍坊富源增压器有限公司陈爱昌，山东技师学院杨景丽，山东劳动职业技术学院王兴涛和潍坊圣邦工程制造有限公司刘津廷。具体编写分工为李海涛编写项目一和项目三，钟展编写项目二，康立业、牛文欢编写项目四，孟宪超、贾秋霜、刘晓燕、陈爱昌、杨景丽编写项目五，周荃、其木格、王兴涛、刘津廷编写项目六。全书由李海涛负责统稿。

潍坊富源增压器有限公司和潍坊圣邦工程制造有限公司对本书的编写提供了很大帮助，在此表示衷心的感谢！

编者

2018年3月

项目一 零件三维建模

任务一 轴零件建模

【学习目标】

1.掌握圆柱的创建方法。

2.掌握基准面的创建方法。

3.掌握键槽的创建方法。

4.掌握斜角的生成方法。

一、工作任务

完成图1-1、图1-2所示的轴类零件的建模过程。

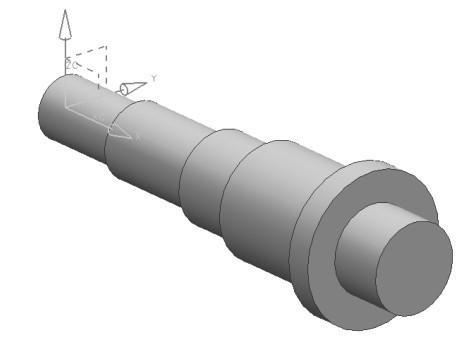

图1-1 轴

图1-2 轴零件图

二、相关知识

1.UG NX 8.5中文版界面

UG NX 8.5 界面倾向于 Windows 风格，功能强大，设计友好。在创建一个部件文件后，进入UG NX 8.5的主界面，如图1-3所示。UG NX 8.5的主界面主要包括以下几个部分。

图1-3 UG NX 8.5的主界面

（1）标题栏：用于显示UG NX 8.5版本、当前模块、当前工作部件文件名、当前工作部件文件的修改状态等信息。

（2）菜单栏：用于显示UG NX 8.5中的各功能菜单，主菜单是经过分类并固定显示的。通过主菜单可激发各层级联菜单，UG NX 8.5的所有功能几乎都能在菜单上找到。

（3）工具栏：用于显示UG NX 8.5的常用功能。

（4）绘图窗口：用于显示模型及相关对象。

（5）提示栏：用于显示下一个操作步骤。

（6）状态栏：用于显示当前操作步骤的状态或当前操作的结果。

（7）部件导航器：用于显示建模的先后顺序和父子关系，可以直接在相应的条目上单击鼠标右键，快速进行各种操作。

2.UG NX 8.5的基本操作

在UG NX 8.5中，文件的基本操作包括新建、打开、保存和关闭等。这些文件基本操作可以通过“全局”工具栏中的“标准”工具条或者菜单栏中的“文件”下拉菜单完成。新建文件时，应注意“新建”对话框中的单位设置，一般选择毫米。

（1）创建新文件。选择菜单栏中的“文件”→“新建”选项，或者单击“新建”图标，打开图1-4所示的“新建”对话框。在该对话框中首先选择文件创建路径，在“名称”文本框中输入新建文件名，然后在“单位”下拉列表中选择度量单位，UG NX 8.5提供了毫米和英寸两种单位。完成设置后单击“确定”按钮，就完成了新文件的创建。

图1-4 “新建”对话框

（2）打开文件。选择菜单栏中的“文件”→“打开”选项，或者单击“打开”图标，打开图1-5所示的“打开”对话框。对话框的文件列表框中列出了当前工作目录下存在的文件。移动光标选取需要打开的文件，或直接在“文件名”下拉列表框中输入文件名，在“预览”窗口中将显示所选图形。如果没有图形显示，则需选中右侧的“预览”复选框。对于不在当前目录下的文件，可以改变路径找到文件所在目录。如果是多页面的图形，UG NX 8.5会自动显示“图纸页面”下拉列表框，可改变显示页面打开用户指定的图形。

对话框左下侧的“仅加载结构”复选框表示只加载零件，不含组件；“使用部分加载”复选框表示在打开一个装配体时，不用调用其中的组件，这一对于复杂的部件可以快速打开；“使用轻量级”复选框表示如果要打开的部件在上一次存盘的时候保存了显示文件，则可以用显示文件快速打开，这对于复杂的零件是非常有利的。

（3）保存文件。在菜单栏中选择“文件”→“保存”选项，或单击“保存”图标，直接保存文件。如果选择“文件”→“另存为”选项，UG NX 8.5打开“另存为”对话框，如图1-6所示。在对话框中选择保存路径，输入新的文件名再单击“OK”按钮，完成文件的更名保存。

图1-5 “打开”对话框

图1-6 “另存为”对话框

（4）关闭文件。在菜单栏中选择“文件”→“关闭”选项，关闭文件，如图1-7所示。

图1-7 关闭文件

① 选定的部件。选择该选项，弹出图1-8所示的“关闭部件”对话框，选择要关闭的文件，单击“确定”按钮。“关闭部件”对话框中有以下4个单选按钮。

● 顶级装配部件：文件列表中只列出顶级装配部件，并不列出装配中包含的组件。

● 会话中的所有部件：文件列表中列出当前进程中的所有部件。

● 仅部件：仅关闭选择的部件。

● 部件和组件：关闭选择的部件和组件。

② 所有部件。选择该选项将弹出图1-9所示的“关闭所有文件”对话框，单击“保存并关闭”按钮，将关闭所有的文件。

图1-8 “关闭部件”对话框

图1-9 “关闭所有文件”对话框

3.定制工具栏

软件默认的工具栏使用非常方便，但有时用户需要较大的工作区，不希望有工具栏，或只需要较少的工具栏。这时，可在默认情况下根据个人需要定制工具栏。选择“工具”→“定制”选项，或在已有的工具栏上单击鼠标右键，弹出图1-10所示的“定制”对话框，选中某选项，将弹出图1-11所示的相应工具栏。

图1-10 “定制”对话框

图1-11 弹出的工具栏

三、任务实施

1.轴零件主体

（1）启动UG NX 8.5，选择“文件”→“新建”选项，或者单击图标，选择“模型”类型，创建新部件，文件名为axisi，进入建立模型模块。

（2）单击图标，弹出“圆柱”对话框，如图1-12所示。在该对话框中设置建立圆柱体的参数，方法如下。

① 在“类型”下拉列表中选择“轴、直径和高度”选项。

② 在“指定矢量”下拉列表中选择方向作为圆柱的轴向。

③ 设定圆柱直径为14，高度为23。

④ 单击图标，在弹出的对话框中设置坐标原点作为圆柱体的中心。

⑤ 单击“应用”按钮，生成的圆柱体如图1-13所示。此处单击“应用”按钮不退出“圆柱”对话框，如单击“确定”按钮或鼠标中键，接着生成圆柱时还要重新调出命令。

图1-12 “圆柱”对话框

图1-13 生成的圆柱体

（3）生成轴的其他主体部分。

① 设定圆柱直径为18，高度为26；直径为20，高度为15；直径为25，高度为25；直径为35，高度为10；直径为20，高度为15。

② 单击图标，弹出对话框，如图1-14所示，将鼠标指针移动到刚生成的圆柱右侧，当圆成黄色显示，并出现图标时，单击鼠标左键，以此圆心为下一段圆柱底面圆心，单击“确定”按钮，回到“圆柱”对话框。

图1-14 选择点位置

③ 布尔运算内选择求和，如图1-15所示，新生成的轴和第一段轴将是一个整体，否则是单独的两段，后面还要再做求和。

④ 单击“应用”按钮，生成圆柱体。

⑤ 重复上述建立圆柱的步骤，生成轴的其他部分。最后得到的图形如图1-16所示。

图1-15 “圆柱”对话框设置

图1-16 “圆柱”图形

2.键槽的建立

（1）选择“插入”→“基准点”→“基准平面”选项，或者单击图标，弹出图 1-17 所示的“基准平面”对话框，利用该对话框建立基准平面，方法如下。

① 在“类型”下拉列表中选择“XC-ZC平面”选项，单击“反向”按钮，设置距离为7，如图1-18所示，生成的基准面为图1-19中的基准面1。

图1-17 “基准平面”对话框

图1-18 “基准平面”对话框设置

图1-19 基准平面1

② 用相切的方式创建另一个基准平面，在“类型”下拉列表中选择“相切”选项，选择要生成基准平面的圆柱面，再单击图标，弹出“点”对话框时，先在上面特征点中选择象限点，如图1-20所示。将鼠标指针移动到要生成的基准面圆柱左前方，如图1-21所示，当圆成黄色显示，并出现图标时，单击鼠标左键，通过此圆前方象限点生成基准面，单击“确定”按钮，回到“基准平面”对话框。单击“确定”按钮再创建一个基准平面，该基准平面为图1-22中的基准平面2。生成的两个基准平面如图1-22所示。

图1-20 “点”对话框

图1-21 选择象限点

图1-22 生成的两个基准平面

（2）单击图标，弹出“键槽”对话框，图 1-23所示。利用该对话框建立键槽。

① 在图1-23所示的对话框中单击“矩形”单选按钮并单击“确定”按钮。

② 弹出“矩形键槽”对话框，选择图1-24中的基准平面1为放置面，并在随后弹出的对话框中，单击“接受默认边”按钮，如图1-25所示。

图1-23 “键槽”对话框

图1-24 “矩形键槽”对话框

③ 弹出“水平参考”对话框，如图1-26所示，该对话框用于设定键槽的水平方向，此处选择轴上任意一段圆柱面即可。

图1-25 接受默认边设置

图1-26 “水平参考”对话框

图1-27 “矩形键槽”对话框

④ 选择水平参考后，弹出图1-27所示的“矩形键槽”对话框，在该对话框中设置键槽长度为14，宽度为4，深度为2，最后单击“确定”按钮。

⑤ 弹出图1-28所示的“定位”对话框，并且在图形界面中生成键槽的预览图，采用线框模式即可观察到，如图1-28所示。

⑥ 在“定位”对话框中单击图标，弹出图1-29所示的“水平”对话框。

图1-28 “定位”对话框

图1-29 “水平”对话框

⑦ 选择图1-30中的圆弧为水平定位参照物，单击“确定”按钮。

图1-30 选择水平定位参照物

⑧ 弹出图1-31所示的对话框，在该对话框中单击“圆弧中心”按钮。

⑨ 再次弹出图1-28所示的对话框，选择图1-30所示的键的中心线，弹出“创建表达式”对话框，输入值为12，如图1-32所示，单击“确定”按钮，返回“定位”对话框。

图1-31 设置圆弧位置

图1-32 “创建表达式”对话框

⑩ 在“定位”对话框中单击按钮，如图1-33所示，弹出“竖直”对话框。选择图1-34所示的圆弧，弹出“设置圆弧的位置”对话框，单击“圆弧中心”按钮，返回“竖直”对话框。如图1-35所示，选择键的中心线，在“创建表达式”对话框中按图1-36输入值0，单击“确定”按钮生成键槽，如图1-37所示。

图1-33 “定位”对话框

图1-34 选择圆弧

图1-35 选择键的中心线

图1-36 “创建表达式”对话框

图1-37 生成键槽

四、练习与实训

1.根据图1-38所示的零件图，用基本体素特征建模。

2.根据图1-39所示的零件图，用基本体素特征建模。

图1-38 题1图

图1-39 题2图

任务二 盘盖零件建模

【学习目标】

1.掌握基本曲线的创建方法。

2.掌握回转生成实体的方法。

3.掌握简单孔的创建方法。

4.掌握圆形陈列特征的方法。

一、工作任务

完成图1-40和图1-41所示的盘盖类零件的建模。

图1-40 盘盖工程图

图1-41 盘盖实体图

二、相关知识——基本曲线

“基本曲线”的功能是提供非关联曲线创建和编辑工具，这里仅简单介绍。选择“插入”→“曲线”→“基本曲线”选项，或单击“曲线”工具条中的图标，弹出图1-42所示的“基本曲线”对话框和图1-43所示的“跟踪条”对话框。

图1-42 “基本曲线”对话框

图1-43 “跟踪条”对话框

（1）直线。在基本曲线对话框中单击图标，如图1-42所示。

① 无界：指建立的直线沿直线的方向延伸，不会有边界。

② 增量：系统通过增量的方式建立直线。给定起点后，可以直接在图形工作区指定结束点，也可以在“跟踪条”对话框中输入结束点相对于起点的增量。

③ 点方法：通过“点方式”下拉列表设置点的选择方式，共有“自动判断点”“光标定位”等8种方式，如图1-44所示。

④ 线串模式：把第一条直线的终点作为第二条直线的起点。

⑤ 锁定模式：在绘制一条与图形工作区中已有直线相关的直线时，由于涉及对其他几何对象的操作，锁定模式记住开始选择对象的关系，随后用户可以选择其他直线。

⑥ 平行于：用来绘制平行于XC轴、YC轴和ZC轴的平行线。

（2）圆弧。在图1-42所示的对话框中单击图标，弹出图1-45所示的“基本曲线”对话框。

图1-44 “点方式”下拉列表

图1-45 “基本曲线”对话框

① 整圆：绘制一个整圆。

② 备选解：在画圆弧过程中确定大圆弧或小圆弧等。

圆弧的生成和任务一中圆弧的生成方式相同。不同的是点、半径和直径的选择可在图1-45所示的对话框中直接输入所需的数值；也可用鼠标左键直接在图形工作区中指定。

其他参数的含义和图1-42所示对话框中的含义相同。

（3）圆。在图1-42所示的对话框中单击图标，弹出图1-46所示的“跟踪条”对话框和图1-47所示的“基本曲线”对话框。

图1-46 “跟踪条”对话框

先指定圆心位置，然后指定半径或直径来绘制圆。

在图形工作区绘制了一个圆后，选择“多个位置”复选框，在图形工作区输入圆心后生成与已绘制圆同样大小的圆。

（4）圆角。在图1-42所示的对话框中单击图标，弹出图1-48所示的“曲线倒圆”对话框。

图1-47 “基本曲线”对话框3

图1-48 “曲线倒圆”对话框

① 简单倒圆：只能用于对直线进行倒圆。其创建步骤如下。

在半径中输入所需的数值，或单击“继承”按钮，在图形工作区中选择已存在圆弧，则倒圆的半径和所选圆弧的半径相同。

用鼠标左键单击两条直线的倒角处，生成倒角并同时修剪直线。

② 曲线倒圆 1：不仅可以对直线倒角，还可以对曲线倒圆，操作与“简单倒圆”相似。圆弧按照选择曲线的顺序逆时针产生圆弧，在生成圆弧时，也可以选择“修剪选项”来决定在倒圆角时是否裁剪曲线。

③ 曲线倒圆2：对3条曲线或直线进行倒圆。同曲线倒圆基本一样，不同的是不需要用户输入倒圆半径，系统自动计算半径值。

三、任务实施

1.利用基本曲线绘制线框

（1）启动UG NX 8.5，选择“文件”→“新建”选项，或者单击图标，选择“模型”类型，创建新部件，文件名为pan，进入建立模型模块。

（2）单击图标右侧的下拉箭头，如图 1-49 所示，选择顶部视图图标，调整坐标系如图1-50所示。

图1-49 视图下拉列表

图1-50 坐标系状态

（3）单击曲线工具条右下侧的下拉箭头，将鼠标指针依次移到“添加或移除按钮”→“曲线”上，在右侧弹出的菜单中选择基本曲线，则“基本曲线”图标添加到了曲线工具条上，如图1-51所示。

图1-51 调出“基本曲线”图标

（4）利用基本曲线绘制线框。

① 单击基本曲线图标，弹出图1-52所示左侧的对话框，状态栏提示“输入直线起点或选择对象，在跟踪栏内输入直线起点坐标（0,35），即XC默认为0，在YC后输入35，按Enter键确认，得到直线的起点，如图1-53所示。

图1-52 “基本曲线”对话框

图1-53 “跟踪条”对话框

② 状态栏提示“指出直线终点或选择对象”，双击“跟踪条”对话框中的长度图标后的文本框，输入30，按Tab键，在角度图标后的文本框内输入90，按Enter键，得到第一段直线。

③ 依次输入长度15，角度180；长度15，角度270；长度10，角度180；长度5，角度270；长度9，角度0；长度2.5，角度270；长度10，角度0，长度7.5，角度270；长度6，角度0，得到如图1-54所示的线框。

图1-54 线框图

④ 单击圆角图标，进入“曲线倒圆”对话框，在“半径”处输入 2，选择要倒圆角的两条直线交点处，如图1-55所示。单击“取消”按钮，完成线框绘制，如图1-56所示。

图1-55 “曲线倒圆”对话框

图1-56 线框图

2.生成盘盖主体

（1）选择“插入”→“设计特征”→“回转”选项，或者单击图标，弹出图1-57所示的“回转”对话框，利用该对话框建立盘盖，方法如下。

① 状态栏提示“选择要草绘的平面，或选择截面几何图形”，在曲线规则框内选择“相连曲线”，单击线框上的任意一条线，如图1-58所示，单击鼠标中键，选中线框。

② 单击“指定失量”右侧的下拉箭头，选择XC轴，如图1-59 所示。单击“指定点”后的点构造器图标，弹出“点”对话框，确保XYZ都为0，如图1-60 所示，单击“确定”按钮，返回“回转”对话框。

图1-57 “回转”对话框

图1-58 选择线框图

图1-59 指定矢量

图1-60 “点”对话框

③ 其余采用默认值，如图1-61所示，单击“确定”按钮，生成回转体。按住鼠标中键，旋转一定角度，如图1-62所示。

图1-61 回转设置

图1-62 回转体

（2）生成上方的一个孔。

① 单击图标，弹出“孔”对话框，类型选择“常规孔”，成形选择“简单”孔，孔直径为9，深度为50，其余都采用默认值。

② 单击特征点右侧的点构造器图标，如图1-63所示，弹出“点”对话框，输入坐标，Y坐标是57.5,X、Z坐标都是0，如图1-64所示，单击“确定”按钮回到“孔”对话框。再单击“确定”按钮完成孔的创建。

图1-63 点构造器图标

图1-64 坐标值

（3） 阵列孔特征。

① 单击实例特征图标，弹出“实例”对话框，如图1-65所示，选择圆形阵列。在弹出的对话框中选择“简单孔”选项，如图1-66所示，单击“确定”按钮。

图1-65 “实例”对话框

图1-66 选择“简单孔”

② 在阵列参数对话框中，数字输入6，角度输入60，如图1-67所示，单击“确定”按钮，在弹出的对话框中选择“点和方向”，如图1-68所示。

图1-67 阵列参数对话框

图1-68 阵列方式对话框

③ 在弹出的“矢量”对话框中，选择XC轴，如图1-69所示，单击“确定”按钮。弹出“点”对话框，通过原点，如果XYZ坐标不为0，则可以单击上面的“重置”按钮，如图1-70所示。然后单击“确定”按钮。

图1-69 “矢量”对话框

图1-70 “点”对话框

④ 在弹出的“创建实例”对话框中单击“是”按钮，如图 1-71 所示，接受阵列结果，得到图1-72所示的阵列特征，单击“取消”按钮，完成孔的阵列。

图1-71 “创建实例”对话框

图1-72 阵列结果图

（4）单击图标，弹出“倒斜角”对话框，在“距离”栏内输入1，选择要倒斜角的两条圆边，如图1-73所示。单击“确定”按钮，完成倒斜角。

图1-73 “倒斜角”对话框

四、练习与实训

1.根据图1-74所示的图形尺寸，用基本曲线命令画图。

2.根据图1-75所示的图形尺寸，用基本曲线命令画图。

图1-74 题1图

图1-75 题2图

3.根据图1-76所示的图形尺寸，用基本曲线和回转命令进行三维建模。

图1-76 题3图

4.根据图1-77所示的图形尺寸，用基本曲线和回转命令进行三维建模。

图1-77 题4图

任务三 阀体零件建模

【学习目标】

1.掌握草图的创建方法。

2.掌握拉伸生成实体的方法。

3.掌握变换坐标的方法。

4.掌握建模的一般步骤。

5.掌握拔模命令的使用方法。

6.掌握布尔运算的运用。

一、工作任务

完成图1-78和图1-79所示的阀体的建模。

图1-78 阀体的工程图

图1-79 实体图

二、相关知识

1.草图

选择“插入”→“草图”选项，或者单击“特征”工具栏中的“草图”图标，进入UG NX 8.5草图绘制界面，如图1-80所示。系统自动弹出“创建草图”对话框，提示用户选择一个放置草图的平面，如图1-81所示。

图1-80 UG NX 8.5 草图绘制界面

图1-81 “创建草图”对话框

2.简单草图曲线

（1）轮廓。该功能是以线串模式创建一系列连接的直线或圆弧；在“草图曲线”工具栏中单击图标，弹出图1-82所示的“轮廓”绘图工具条。

① 直线：单击图1-82所示工具条中的图标，在视图区选择两点绘制直线。

② 弧：单击图1-82所示工具条中的图标，在视图区选择一点，输入半径，然后在视图区选择另一点，绘制圆弧。

③ 坐标模式：单击图1-82所示工具条中的图标，在视图区显示图1-83所示的XC和YC数值输入文本框，在文本框中输入所需数值，便可开始绘制草图。

④ 参数模式：单击图1-82所示工具条中的图标，在视图区显示图1-84所示的“长度”和“角度”文本框，在文本框中输入所需数值即可。

图1-82 “轮廓”绘图工具条

图1-83 坐标模式数值输入文本框

图1-84 参数模式

（2）创建直线。该功能是用约束自动判断创建直线，选择“插入”→“曲线”→“直线”选项，或者在“草图曲线”工具条中单击图标，弹出“直线”绘图工具条。

（3）创建圆。该功能是通过三点或指定其中心和直线创建圆。选择“插入”→“圆”选项，或者在“草图曲线”工具条中单击图标，弹出图1-85所示的“圆”绘图工具条。

① 中心和端点决定的圆：在工具条中单击图标，选择“中心和端点决定的圆”方式绘制圆。

② 通过三点的圆：在工具条中单击图标，选择“通过三点的圆”方式绘制圆。

（4）创建圆弧。该功能是通过三点或指定其中心和端点创建圆弧。选择“插入”→“弧”选项，或者在“草图曲线”工具条中单击图标，弹出图1-86所示的“圆弧”绘图工具条。

图1-85 “圆”绘图工具条

图1-86 “圆弧”绘图工具条

① 通过三点的圆弧：单击图标，选择“通过三点的圆弧”方式绘制圆弧。

② 中心和端点决定的圆弧：单击图标，选择“中心和端点决定的圆弧”方式绘制圆弧。
