版权信息

书名：Android应用开发案例教程（Android Studio版）

作者：张霞

出版社：人民邮电出版社

ISBN：9787115446893

出版日期：2019-08-01

版权所有 · 侵权必究

内容提要

本书内容浅显易懂，可操作性强。全书共分9章，第1～7章详细介绍了Android Studio基础知识，包括Android UI设计、Activity与多个用户界面、多媒体播放与录制、广播与服务、数据存储、图像和动画、网络编程；第8、9章介绍了两个实践项目，帮助读者将基础知识融会贯通，并结合最新的Android技术做适度拓展。

为避免冗余，书中省略了一些简单的布局源代码，读者可以通过扫描二维码查看完整源代码。

本书可作为高职院校Android系列课程的教材，也可作为Android初学者的自学用书。

前言

生活与移动互联网已经变得形影不离，人们只需要轻轻点触指尖，就能随时随地获取想要的信息。移动互联网时代已经开启，它已成为全世界商业和科技创新发展的加速器，成为当今时代最大的机遇和挑战。Android系统是一个开放式的移动互联网操作系统，今天的Android已经成为应用最广泛的移动互联网平台。

本书内容浅显易懂，采用Android Studio IDE开发环境，通过典型应用实例来引导知识点，将相关知识融入实例之中。读者可以通过实例逐步掌握Android系统的开发，再通过实践项目来强化Android应用能力。

本书的主要内容及学习要求如表1所示，学时分配表如表2所示。

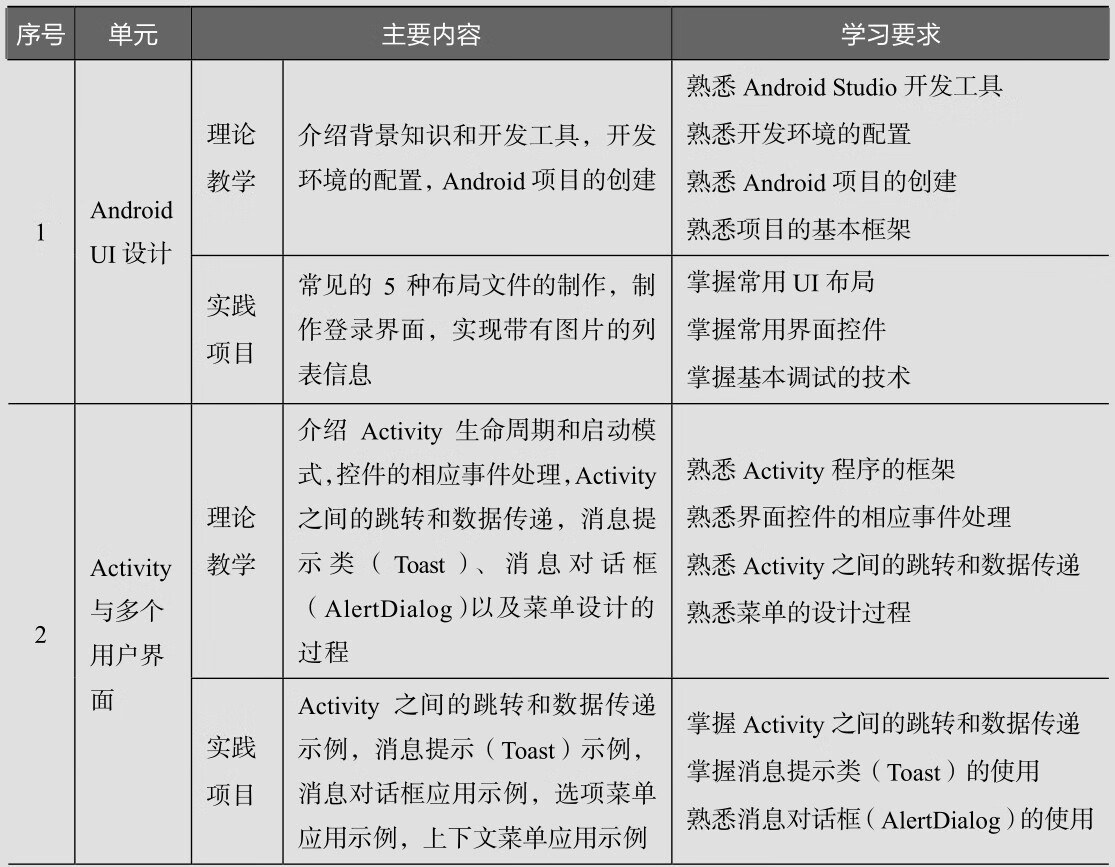

表1 本书主要内容及学习要求

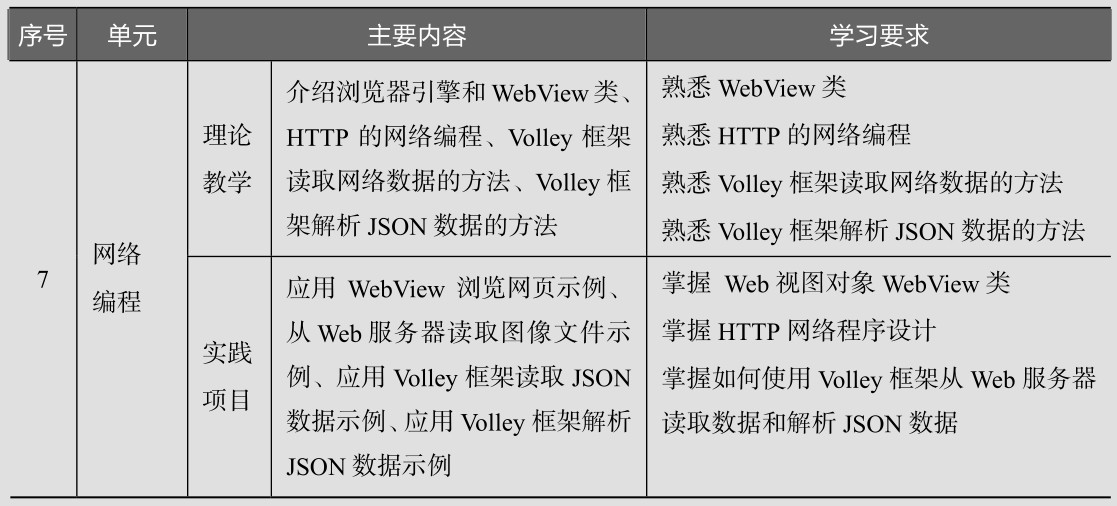

续表

续表

表2 学时分配表（64学时）

第一部分（第1～7章）推荐64学时，第二部分（第8、9章）两个实践项目，可以安排1～2周的课程实训。本书提供实践项目的初始代码和完成后的完整代码，学生按照本书的指引完成关键步骤即可实现所有功能。

本书提供电子教案、全部实例的源代码等资源，读者可登录人邮教育社区（www.ryjiaoyu.com）下载。

由于编者水平和经验有限，书中难免有不妥和疏漏之处，恳请读者批评指正。如有任何意见或建议，请发邮件至E-mail: zhangxia@szpt.edu.cn。

编者

2019年6月

第1章 Android UI设计

学习目标

熟悉Android Studio开发工具

熟悉Android项目的创建

掌握常用UI布局

掌握常用界面组件

本章从创建一个Android新项目开始，一步一步展开Android的开发设计，通过15个案例重点介绍界面的布局设计及常用界面组件。

用户界面设计又称为UI（User Interface）设计，UI设计是本章的重点，图1-1展示了本章案例涉及的布局文件。通常一个项目需要多个界面，几乎每个界面都有对应的XML布局文件。

图1-1 本章案例涉及的布局文件

Android Studio的安装与配置参见本书的附件。

1.1 新建Android项目

1.1.1 Android Studio自动构建新项目

启动Android Studio，选择“Start a new Android Studio project”，如图1-2所示。然后在弹出的对话框中输入应用程序名称（Chap01）、包名等参数，并选择Android SDK的版本。新装环境的第一个项目的构建时间会比较长。

图1-2 Android Studio启动后的第一个界面

1.1.2 Android项目结构

打开Chap01项目，在项目资源管理器中可以看到应用项目的文件目录结构，如图1-3所示。

图1-3 应用项目的文件目录结构

1．app模块下的文件目录结构

manifests：项目的配置信息文件。

java：源代码和测试代码。

res：资源目录，用于存储项目所需的资源。

2．Gradle Scripts模块下的文件目录结构

该目录文件一般不用留意。Gradle是一种管理工具，抛弃了基于XML的各种烦琐配置，取而代之的是一种基于Groovy的领域专用语言（Domain Specified Language，DSL）。build.gradle文件内容简洁，提供了很多设置和属性的默认值。

3．资源目录res及其资源类型

res用于存放项目所需的声音、图片、用户界面等资源文件。res下的常用资源（如图片文件）一般会在R类中自动生成资源ID，封装在apk中。资源目录如表1-1所示，其中最重要的3个目录如下。

（1）drawable目录，存放图片资源。

（2）layout目录，存放用户界面布局文件。

（3）values目录，存放参数描述资源，都是XML文件，如字符串string.xml、颜色color.xml、数组arrays.xml。

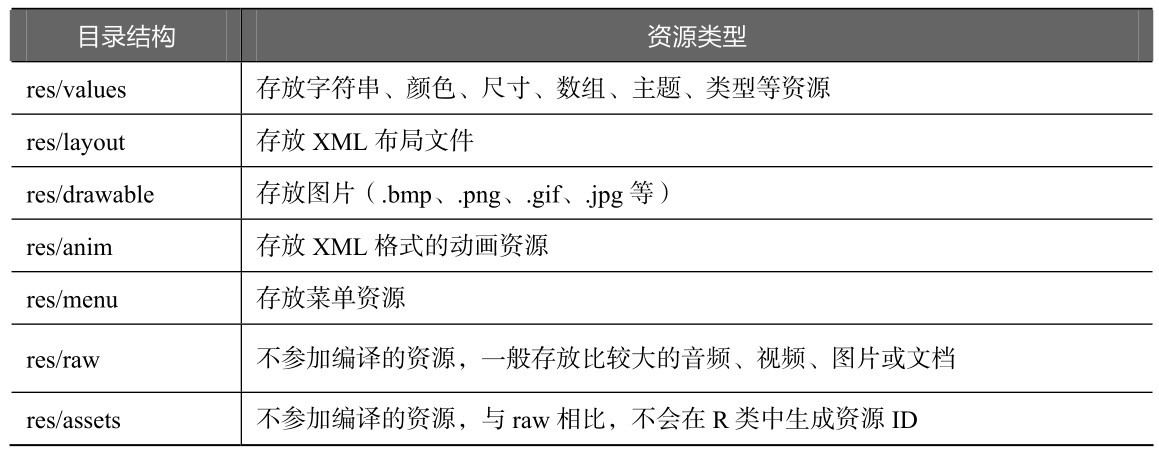

表1-1 res下的常用资源目录

1.1.3 res资源引用方法

程序中引用资源时需要使用R类，其引用形式为：

R.资源类型.资源名称

例如：

（1）在Activity中显示布局视图

set Content View(R.layout.main);

该set方法引用布局文件main，生成指定布局的视图，并将其放置在屏幕上。布局视图生成后，布局包含的组件随之完成实例化，转换为Java程序的视图对象。

（2）Java程序要获得布局文件中的图片组件img

img = (Image)finad View By Id(R.id.img);

（3）Java程序要获得布局文件中的列表组件alist

alist = (List)find View By Id(R.id.alist);

1.1.4 AndroidManifest.xml项目配置文件

每个应用程序都需要项目配置文件AndroidManifest.xml，它位于应用程序的根目录main下面。该文件代码解释如表1-2所示。

表1-2 AndroidManifest.xml文件代码解释

1.1.5 Android应用程序架构分析

1．逻辑控制层与表现层

在Android应用程序中，逻辑控制层与表现层是分开设计的。逻辑控制层由Java应用程序实现，表现层由XML文档描述。

逻辑控制层与表现层的关系如图1-4所示。

图1-4 逻辑控制层与表现层的关系

2．Activity主程序介绍

Activity与布局文件的关联是非常重要的一个环节。要想让布局显示到屏幕上，首先要在控制文件Activity启动时把布局文件显示出来。Activity类中重写了onCreate()方法，每个Activity都要进行一些必要的初始化，而这些初始化就是通过调用父类的onCreate()函数来进行的。

图1-5所示的第10行代码关联了布局文件activity_main.xml。本章的案例都很简单，只要使控制文件MainActivity分别关联15个案例的布局文件即可分别完成测试。

编程中如果提示相关的类没有被导入，按下【Alt+Enter】组合键，Android Studio会自动导入缺失的类。

图1-5 Activity主程序介绍

1.2 Android布局管理

Android系统应用程序的设计模式采用MVC模式，即把应用程序分为业务模型层（Model）、表现层（View）、控制层（Control）。按照这种模式，界面布局为表现层；Activity控制程序为控制层，将应用程序的界面设计与功能控制设计分离，从而可以单独地修改用户界面。

Android系统的布局管理指的是在XML布局文件中设置组件的大小、间距、排列及对齐方式等。Android系统中常用的布局类型有LinearLayout、FrameLayout、TableLayout、RelativeLayout、GridLayout、ConstraintLayout。

1.2.1 布局文件的规范与重要属性

1．布局文件的规范

Android系统应用程序的XML布局文件有以下规范。

（1）应存放在res/layout目录，其扩展名为.xml。

（2）根节点通常是一个布局方式，在根节点内可以添加组件作为节点。

（3）根节点必须包含一个命名空间：

xmlns:android=http://schemas.android.com/apk/res/android

（4）如果要在Java程序中控制布局的组件，则必须为相应的组件定义一个ID，其定义格式为：

android:id=\"@id/<组件ID>\"

（5）文件名只能由小写英文字母、数字和下划线组成，并且只能以小写字母开头。

2．布局文件的重要属性

（1）设置组件大小的属性

wrap_content：根据组件内容的大小来决定组件的大小。

match_parent：使组件填充所在容器的所有空间。

（2）设置组件大小的单位

px（piexls，像素）：即屏幕上的发光点。

dp（或dip）设备独立像素：一种支持多分辨率设备的抽象单位。

sp（scaled pixels，比例像素）：设置字体大小。

（3）设置组件的对齐方式

对齐方式由 android:gravity 属性控制，其属性值有 top、bottom、left、right、center_horizontal、center_vertical等。

1.2.2 常见的布局方式

布局文件可以单独创建，创建时需要输入文件名，文件名的字母必须全部小写，然后选择布局类型。如图1-6所示，创建了一个新的线性布局文件，文件名是activity_second.xml。

图1-6 新建XML布局文件

1．线性布局

线性布局（LinearLayout）将组件按照水平或垂直方向排列。在XML布局文件中，由根元素LinearLayout来标识线性布局，由android:orientation属性来设置排列方向，其属性值有水平（horizontal）和垂直（vertical）两种。

（1）设置为水平方向：android:orientation=\"horizontal\"。

（2）设置为垂直方向：android:orientation=\"vertical\"。

【例1-1】线性布局应用示例。

设计一个有5个按钮的线性布局，其控件层级关系如图1-7所示。

图1-7 线性布局的控件层级关系

布局文件activity_main1.xml的源代码如下：

1.　<?xml version=\"1.0\" encoding=\"utf-8\"?>

2.　<Linear Layout xmlns:android=\"http://schemas.android.com/apk/res/android\"

3.　　 android:layout_width=\"fill_parent\"

4.　　 android:layout_height=\"fill_parent\"

5.　　 android:orientation=\"vertical\" >

6.　　 <Button

7.　　　　 android:id=\"@+id/m Button1\"

8.　　　　 android:layout_width=\"wrap_content\"

9.　　　　 android:layout_height=\"wrap_content\"

10.　　　　android:text=\"1\" />

11.　　<Button

12.　　　　android:id=\"@+id/m Button2\"

13.　　　　android:layout_width=\"wrap_content\"

14.　　　　android:layout_height=\"wrap_content\"

15.　　　　android:text=\"2\" />

16.　　<Button

17.　　　　android:id=\"@+id/m Button3\"

18.　　　　android:layout_width=\"wrap_content\"

19.　　　　android:layout_height=\"wrap_content\"

20.　　　　android:text=\"3\" />

21.　　<Button

22.　　　　android:id=\"@+id/m Button4\"

23.　　　　android:layout_width=\"wrap_content\"

24.　　　　android:layout_height=\"wrap_content\"

25.　　　　android:text=\"4\" />

26.　　<Button

27.　　　　android:id=\"@+id/m Button4\"

28.　　　　android:layout_width=\"wrap_content\"

29.　　　　android:layout_height=\"wrap_content\"

30.　　　　android:text=\"5\" />

31. </Linear Layout>

程序运行结果如图1-8所示。

将代码中第5行的“android:orientation=\"vertical\"”（垂直方向的线性布局）更改为“android:orientation =\"horizontal\"”（水平方向的线性布局），则运行结果如图1-9所示。

图1-8 垂直方向线性布局示例结果

图1-9 水平方向线性布局示例结果

这5个按钮改为水平方向排列后，有一个按钮“5”被挤到了界面以外。在布局设计时必须考虑屏幕的宽度，不然就会发生这种意外。

2．帧布局

帧布局（Frame Layout）是将组件放置到左上角位置，当添加多个组件时，后面的组件将遮盖之前的组件。在XML布局文件中，由根元素Frame Layout来标识帧布局。

【例1-2】帧布局应用示例。

将准备的图像文件mm11.jpg复制到drawable目录下，然后新建图1-10所示的布局。

图1-10 布局的控件层级关系和属性

布局文件activity_main2.xml的源代码如下：

<?xml version=\"1.0\" encoding=\"utf-8\"?>

<Frame Layout xmlns:android=\"http://schemas.android.com/apk/res/android\"

xmlns:app=\"http://schemas.android.com/apk/res-auto\"

android:layout_width=\"fill_parent\"

android:layout_height=\"match_parent\"

android:foreground=\"@drawable/logo\"

android:foreground Gravity=\"right|top\">

<TextView

android:id=\"@+id/txt\"

android:layout_width=\"350dp\"

android:layout_height=\"200dp\"

android:background=\"@color/color Accent\" />

<TextView

android:id=\"@+id/txt2\"

android:layout_width=\"250dp\"

android:layout_height=\"150dp\"

android:background=\"@color/color Primary\"

android:text=\"后添加的文本框\"

android:text Size=\"24sp\" />

</Frame Layout>

修改控制文件Main Activity.java的布局文件调用，这非常重要。

package com.example.chap01;

import android.os.Bundle;

import android.support.v7.app.App Compat Activity;

public class Main Activity extends App Compat Activity

{

@Override

public void onCreate(Bundle saved Instance State)

{

super.onCreate(saved Instance State);

set Content View(R.layout.activity_main2);// 修改布局文件调用

}

}

程序运行结果如图1-11所示，后添加的文本框组件遮挡了之前的图像。

3．表格布局

表格布局（Table Layout）是将页面划分成由行和列构成的单元格，由根元素Table Layout来标识。表格的行由<Table Row>…</Table Row>定义。组件放置时，由android:layout_column指定列序号。表格布局的3个常用属性如下。

（1）android:collapse Columns：设置需要被隐藏的列序号。

（2）android:shrink Columns：设置允许被收缩的列序号。

（3）android:stretch Columns：设置允许被拉伸的列序号。

【例1-3】表格布局应用示例。

设计一个3行4列的表格布局，如图1-12所示。

图1-11 帧布局示例结果

图1-12 表格布局

将准备好的图像文件mmx.jpg复制到res\\drawable目录下。

布局文件activity_main3.xml的源代码如下：

<?xml version=\"1.0\" encoding=\"utf-8\"?>

<Table Layout　xmlns:android=\"http://schemas.android.com/apk/res/android\"

xmlns:app=\"http://schemas.android.com/apk/res-auto\"

android:layout_width=\"fill_parent\"

android:layout_height=\"fill_parent\">

<Table Row>

<Image View

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

app:src Compat=\"@drawable/mmx\" />

<Image View

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

app:src Compat=\"@drawable/mmx\" />

</Table Row>

<Table Row>

<Image View

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

app:src Compat=\"@drawable/mmx\"

android:layout_column=\"1\"/>

<Image View

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

app:src Compat=\"@drawable/mmx\"

android:layout_column=\"2\"/>

</Table Row>

<Table Row>

<Image View

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

app:src Compat=\"@drawable/mmx\"

android:layout_column=\"3\"/>

</Table Row>

</Table Layout>

4．相对布局

相对布局（Relative Layout）是采用相对于其他组件的位置的布局方式。在相对布局中，通过指定ID关联其他组件，从而以右对齐、上对齐、下对齐或屏幕中央对齐等方式来排列组件。

在XML布局文件中，由根元素Relative Layout来标识相对布局。

【例1-4】应用相对布局设计一个图片和4个按钮，如图1-13所示。

图1-13 相对布局

布局文件activity_main4.xml的源代码如下：

<?xml version=\"1.0\" encoding=\"utf-8\"?>

<Relative Layout xmlns:android=\"http://schemas.android.com/apk/res/android\"

xmlns:tools=\"http://schemas.android.com/tools\"

android:id=\"@+id/Relative Layout1\"

android:layout_width=\"match_parent\"

android:layout_height=\"match_parent\" >

<!-- 这个是在容器中央 -->

<Image View

android:id=\"@+id/img\"

android:layout_width=\"80dp\"

android:layout_height=\"80dp\"

android:layout_center In Parent=\"true\"

android:src=\"@drawable/abc\"

/>

<!-- 在图片的左边 -->

<Button

android:id=\"@+id/btn1\"

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

android:layout_to Left Of=\"@id/img\"

android:layout_center Vertical=\"true\"

android:text=\"左边\"

/>

<!-- 在图片的右边 -->

<Button

android:id=\"@+id/btn2\"

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

android:layout_to Right Of=\"@id/img\"

android:layout_center Vertical=\"true\"

android:text=\"右边\"

/>

<!-- 在图片的上面-->

<Button

android:id=\"@+id/btn3\"

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

android:layout_above=\"@id/img\"

android:layout_center Horizontal=\"true\"

android:text=\"上面\"

/>

<!-- 在图片的下面 -->

<Button

android:id=\"@+id/btn4\"

android:layout_width=\"wrap_content\"

android:layout_height=\"wrap_content\"

android:layout_below=\"@id/img\"

android:layout_center Horizontal=\"true\"

android:text=\"下面\"

/>

</Relative Layout>

5．网格布局

网格布局（Grid Layout）把设置区域划分为若干行和列的网格，网格中的一个组件可以占据多行或多列。应用网络布局的属性可以设置组件在网络中的大小和摆放方式。

网络布局的主要属性如下。

（1）alignment Mode：设置布局管理器的对齐方式。

（2）column Count：设置网格列的数量。

（3）row Count：设置网格行的数量。

（4）layout_column Span：设置组件占据的列数。

（5）layout_row Span：设置组件占据的行数。

常用的单元格属性如下。

（1）lay

....
