版权信息

书名：一图一算之装饰装修工程造价（BIM软件篇）

作者：张国栋

出版社：机械工业出版社

出版时间：2018-02-01

ISBN：9787111589006

免责声明：本站所有资源收集整理于网络，版权归原作者所有。
本站所有内容不得用于商业用途。本站发布的内容若侵犯到您的权益，请联系站长删除，我们将及时处理！

编委会

主　编　张国栋

参　编　洪　岩　赵小云　刘　瀚　林舒婷　李庆娜

程永刚　刘芳芳　徐文金　胡　皓　郭芳芳

李　真　米攀攀　王培培　寇卫越　何玉洁

韩玉红　展满菊　郭小段　马　波　燕朋朋

赵向阳　毛思远　马　悦　王希玲　李　雪

史昆仑　蔡月月　刘延丽

前言

广联达软件和鲁班软件等目前已经是各高校开设的课程，在工程的实际应用中已经深得人心，为了和市场接轨，帮助众多的学员将手算和软件计算相结合的同步学习，我们组织相关人员编写了本书。

当前多数单位不论是对新入职的员工还是社会上有经验的预算人员，均无一例外地要求员工在从事预算工作的时候会操作使用一些相关预算软件，以达到在工作中能节省时间，在有限的时间内最大限度的提高工作效率的目的，因而对于软件的掌握就有相应的不同要求。

广联达软件和鲁班软件在全国范围已经基本普及，除各高校开设相应的课程外，社会上的各大培训机构也相拥而出，但是书籍终究是学习的最根本的基源，我们结合之前的《一图一算之装饰装修工程造价》一书，在其基础上进一步加深，扩充了本书的内容，丰富了本书的形式，最大程度上为读者提供切实有用的知识。

本书与同类书相比具有的显著特点有：

1.将手算模式下的定额工程量和清单工程量结合相应的计算规则进行计算，并对计算式中的数字给予了详细的解释说明，方便读者快速结合图纸进行算量分析。

2.采用广联达图形算量软件进行绘图并进行工程量表格汇总，操作步骤采用截图的方式，按照先后顺序放置在每一操作步骤说明的下面，按照截图读者可以了解在软件中如何操作及重要操作要点。

3.采用鲁班软件在清单和定额模式下分别进行绘图并汇总相应的工程量，操作步骤同样按照截图的方式放置在每一操作步骤说明的下面，清晰明了。

4.在采用广联达软件和鲁班软件进行操作计算之后，书中介绍了相应的软件操作注意事项，主要描述在软件操作中的要点设置及绘图技巧。

5.在所有的软件操作计算之后，列有手算与软件计算结果的对比表，表中将手算结果、广联达软件计算结果、鲁班软件计算结果同时列在一个表中进行对比，并将差值原因分析写出来，以供读者学习，同时也便于那些用软件计算多次每次结果都不一样的读者查找其中的原因。

编者

第一章 楼地面工程

第一节 整体面层

【例1】 求如图1-1所示住宅室内水泥豆石浆(厚20mm)地面的工程量和工料用量。

图1-1 水泥豆石浆地面平面图

【解】 一、手工算量

(一)定额工程量

本例为整体面层，工程量按主墙间净空面积计算。

F=［(5.8-0.24)×(9.6-0.24×3)］m²=49.37m²

【注释】 (5.8-0.24)是墙宽减去墙面厚度后的地面宽，(9.6-0.24×3）是墙长减去三个墙面厚度后的地面长，0.24是墙厚。

套用基础定额8-37及8-39，工料用量见表1-1。

表1-1 工料

(二)清单工程量(计算方法同定额工程量)

清单工程量计算见表1-2。

表1-2 清单工程量计算

二、软件算量

（一）广联达软件算量

1.清单模式下的招标

（1）定义房间属性如图1-2所示。

图1-2 定义房间属性（招标）

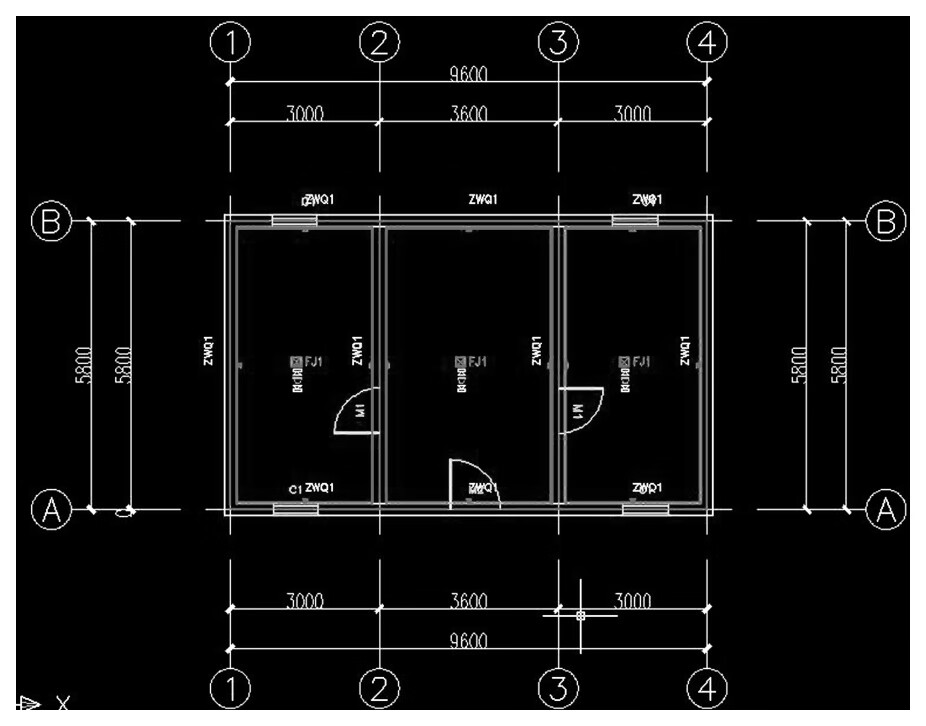

（2）软件画图如图1-3所示。

图1-3 软件画图（招标）

（3）软件计算结果如图1-4所示。

图1-4 软件计算结果（招标）

2.清单模式下的投标

（1）定义房间装修属性如图1-5所示。

图1-5 定义房间装修属性（投标）

（2）软件画图如图1-6所示。

图1-6 软件画图（投标）

（3）软件计算结果如图1-7所示。

图1-7 软件计算结果（投标）

3.定额模式

（1）定义房间装修属性如图1-8所示。

图1-8 定义房间装修属性（定额）

（2）软件画图如图1-9所示。

图1-9 软件画图（定额）

（3）软件计算结果如图1-10所示。

图1-10 软件计算结果（定额）

4.软件操作注意事项

楼地面属于装饰工程，所以在计算时可以通过房间装修的功能来计算楼地面的面积。

（二）鲁班软件算量

1.清单模式

（1）定义楼地面装修属性如图1-11所示。

图1-11 定义楼地面装修属性（清单）

（2）套清单如图1-12所示。

图1-12 套清单（清单）

（3）软件画图如图1-13所示。

图1-13 软件画图（清单）

（4）软件计算结果如图1-14所示。

图1-14 软件计算结果（清单）

2.定额模式

（1）定义楼地面装修属性如图1-15所示。

图1-15 定义楼地面装修属性（定额）

（2）套定额如图1-16所示。

图1-16 套定额（定额）

（3）软件画图如图1-17所示。

图1-17 软件画图（定额）

（4）软件计算结果如图1-18所示。

图1-18 软件计算结果（定额）

3.软件操作的注意事项

（1）在鲁班软件中虽然有楼地面这一项，但是还是通过自定义绘画的，结果不具有说服力，所以还是要使用房间装修这一功能。

（2）要在房间装修的属性定义中将楼地面设置成和楼地面属性定义中楼地面的名称相同，否则计算不出来结果。

三、手工算量与软件算量对比与分析

（一）手工与软件计算差值对比

手工与软件计算差值对比见表1-3。

表1-3 手工与软件计算差值对比

（二）手工与软件计算差值分析

（1）水泥砂浆面层属于整体面层，根据整体面层的计算规则可知，楼地面装修的面积就是地面积。

（2）鲁班软件和手工计算结果相同，而广联达软件和手工计算结果相差0.003。原因是手工和鲁班软件在计算结果上都是保留小数点后两位，广联达软件在计算结果上却是保留小数点后三位，这是产生误差的根本原因。

第二节 块料面层

【例2】 求如图1-19所示房间地面镶贴花岗石面层的工程量。

图1-19 房间地面镶贴花岗石平面图

【解】 一、手工算量

(一)定额工程量

根据计算规则规定，图1-19中的墙、柱和附墙烟囱所占的面积应扣除，所以，镶贴花岗石板面层的工程量为：［(6.74-0.49×2)×(4.74-0.49×2)-0.9×0.5-0.4×0.32］m²=(21.66-0.45-0.128)m²=21.08m²

【注释】 6.74为平面图外墙边线之间宽度，0.49即(0.37+0.12)为墙厚，2为两个墙厚，4.74为外墙边线长度，0.9×0.5为附墙柱所占面积，0.4×0.32为室内柱所占面积，其中0.32为(0.2+0.12)。

套用消耗量定额11-17。

（二）清单工程量（计算方法同定额工程量）

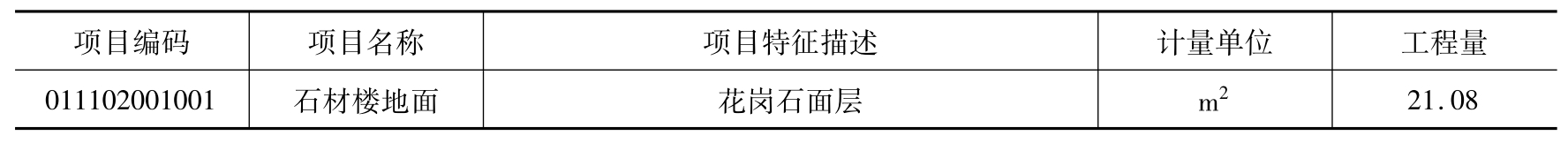

清单工程量计算见表1-4。

表1-4 清单工程量计算

二、软件算量

（一）广联达软件算量

1.清单模式下的招标

（1）定义房间装修属性如图1-20所示。

图1-20 定义房间装修属性（招标）

（2）软件画图如图1-21所示。

图1-21 软件画图（招标）

平面图不显示柱子，所以放入三维效果图如图1-22所示。

图1-22 三维效果图（招标）

（3）软件计算结果如图1-23所示。

图1-23 软件计算结果（招标）

2.清单模式下的投标

（1）定义房间装修属性如图1-24所示。

图1-24 定义房间装修属性（投标）

（2）软件画图如图1-25所示。

图1-25 软件画图（投标）

三维效果图（俯视图）如图1-26所示。

图1-26 三维效果图（俯视图）（投标）

（3）软件计算结果如图1-27所示。

图1-27 软件计算结果（投标）

3.定额模式

（1）定义房间装修属性如图1-28所示。

图1-28 定义房间装修属性（定额）

（2）软件画图如图1-29所示。

图1-29 软件画图（定额）

三维效果图（俯视图）如图1-30所示。

图1-30 三维效果图（俯视图）（定额）

（3）软件计算结果如图1-31所示。

图1-31 软件计算结果（定额）

4.软件操作注意事项

在画中间的柱子时，注意柱子不是放在正中间的。可以利用移动这一功能将原本画好的柱子移动到目的位置。

（二）鲁班软件算量

1.清单模式

（1）定义楼地面装修属性如图1-32所示。

图1-32 定义楼地面装修属性（清单）

（2）套清单如图1-33所示。

图1-33 套清单（清单）

（3）软件画图如图1-34所示。

图1-34 软件画图（清单）

（4）软件计算结果如图1-35所示。

图1-35 软件计算结果（清单）

2.定额模式

（1）定义房间装修属性如图1-36所示。

图1-36 定义房间装修属性（定额）

（2）套定额如图1-37所示。

图1-37 套定额（定额）

（3）软件画图如图1-38所示。

图1-38 软件画图（定额）

（4）软件计算结果如图1-39所示。

图1-39 软件计算结果（定额）

3.软件操作注意事项

（1）套定额时，一定要把定额套在计算项目的第二项，否则计算的就不是面层而是基层。

（2）画墙时，轴线距左边墙的距离是120，不是居中，否则计算结果会有很大误差。

（3）在套清单或定额时，可以视情况自定义计算规则。

三、手工算量与软件算量对比与分析

1.手工与软件计算差值对比

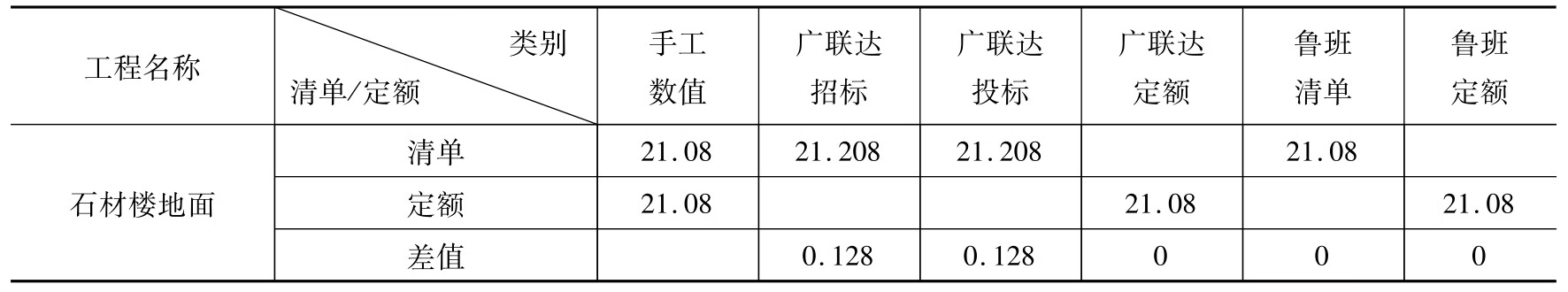

手工与软件计算差值对比见表1-5。

表1-5 手工与软件计算差值对比

2.手工与软件计算差值分析

经过对比发现，只有广联达软件的清单模式和手工计算有差值。分析得知广联达的清单模式在计算块料面层面积时只减去500×900的柱子的截面面积而没有扣除400×320的柱子截面面积。所以推断出广联达软件的清单模式在计算块料面层的面积只扣除截面面积大于0.3的柱子。鲁班软件计算结果和手工结果一致的原因是在计算规则里设置凡是混凝土柱都要扣除。

第三节 其他材料面层

【例3】 如图1-40所示，求某建筑铺企口木地板工程量（做法：铺在楞木上，大楞木50mm×50mm，中距600mm，小楞木40mm×40mm，中距1000mm）。

图1-40 某建筑铺企口木地板平面图

【解】 一、手工算量

（一）2013清单与2008清单对照

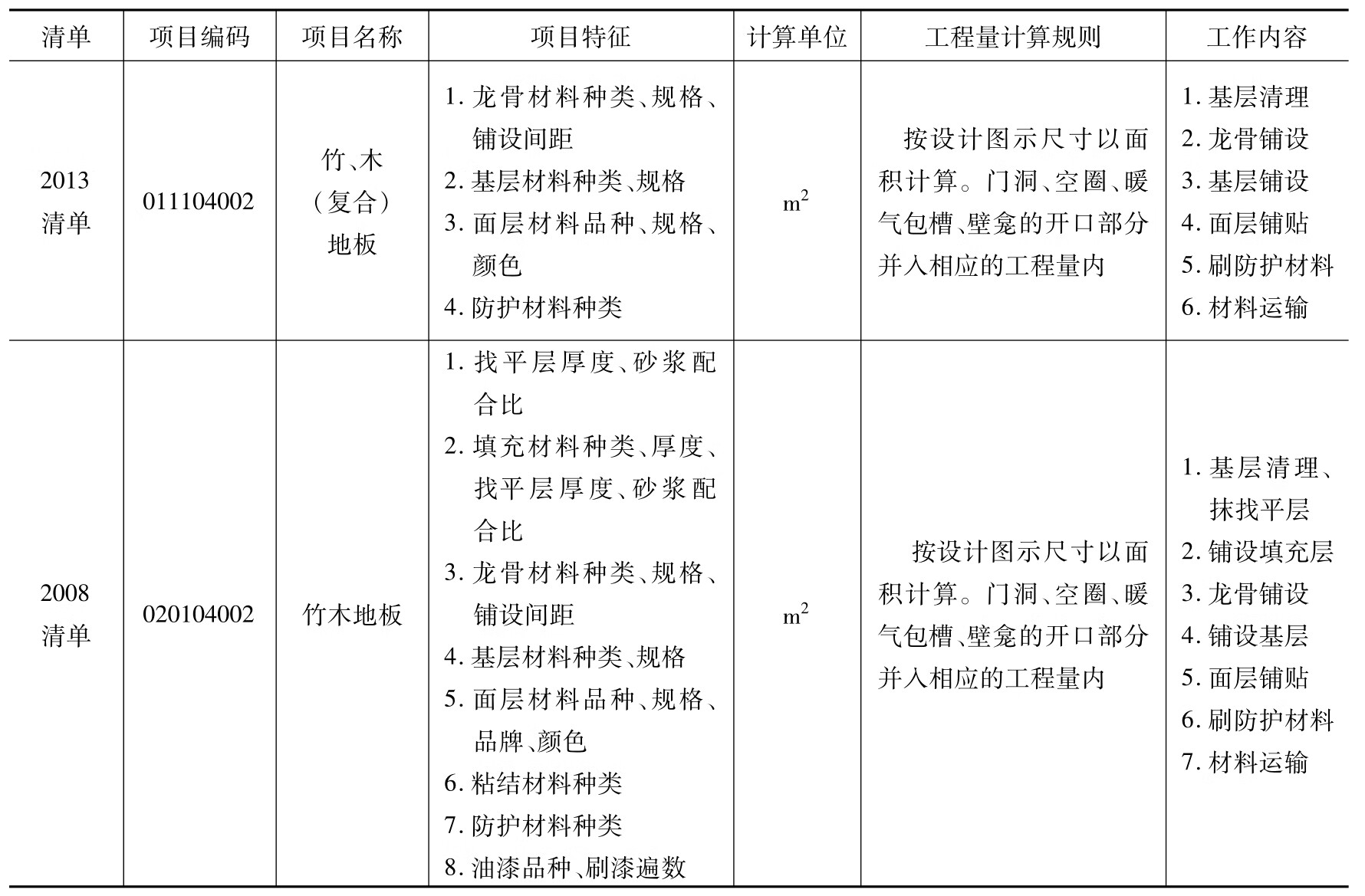

2013清单与2008清单对照见表1-6。

表1-6 2013清单与2008清单对照

(二)清单工程量

工程量={［(3.3-0.12×2)+(6.6-0.12×2)］×(5.4-0.12×2)+0.9×0.24+0.9×0.12×2}m²

=49.04m²

【注释】 3.3为左边房间内外墙中心线之间的宽度，6.6为右边房间内外墙中心线之间的宽度，5.4为外墙中心线之间的长度，0.9为门洞的宽度，最后一个2为外墙门洞的数量,0.9×0.24是1个外门所占的面积、0.9×0.12×2是2个内门所占的面积。

(三)清单工程量计算

清单工程量计算见表1-7。

表1-7 清单工程量计算

二、软件算量

（一）广联达软件算量

1.清单模式下的招标

（1）定义企口木地板工程量属性如图1-41所示。

图1-41 定义企口木地板工程量属性（招标）

（2）软件画图如图1-42所示。

图1-42 软件画图（招标）

（3）软件计算结果如图1-43所示。

图1-43 软件计算结果（招标）

2.清单模式下的投标

（1）定义企口木地板工程量属性如图1-44所示。

图1-44 定义企口木地板工程量属性（投标）

（2）软件画图如图1-45所示。

图1-45 软件画图（投标）

（3）软件计算结果如图1-46所示。

图1-46 软件计算结果（投标）

3.定额模式

（1）定义企口木地板工程量属性如图1-47所示。

图1-47 定义企口木地板工程量属性（定额）

（2）软件画图如图1-48所示。

图1-48 软件画图（定额）

（3）软件计算结果如图1-49所示。

图1-49 软件计算结果（定额）

4.软件操作注意事项

在使用广联达软件计算房间内净面积时，在墙内壁设置辅助轴线以后才能捕捉得到，因此定义面积前需要在墙内壁做出辅助轴线。在本例中，窗户对地板工程量没有影响，若希望快速得到软件计算地板工程量的结果，并且不求窗户的工程量，软件画图时窗户可有可无。

（二）鲁班软件算量

1.清单模式

（1）定义企口木地板工程量属性如图1-50所示。

图1-50 定义企口木地板工程量属性（清单）

（2）软件画图如图1-51所示。

图1-51 软件画图（清单）

（3）套清单如图1-52所示。

图1-52 套清单（清单）

（4）软件计算结果如图1-53所示。

图1-53 软件计算结果（清单）

2.定额模式

（1）定义企口木地板工程量属性如图1-54所示。

图1-54 定义企口木地板工程量属性（定额）

（2）软件画图如图1-55所示。

图1-55 软件画图（定额）

（3）套定额如图1-56所示。

图1-56 套定额（定额）

（4）软件计算结果如图1-57所示。

图1-57 软件计算结果（定额）

3.软件操作注意事项

构件属性需要设置准确，比如墙厚需要设为240，如果采用软件中默认的250来布置墙，算出的结果则会和题目中要求差别比较大，这种情况下可以认为是软件操作人员绘图失误。

三、手工算量与软件算量对比与分析

（一）手工与软件计算差值对比

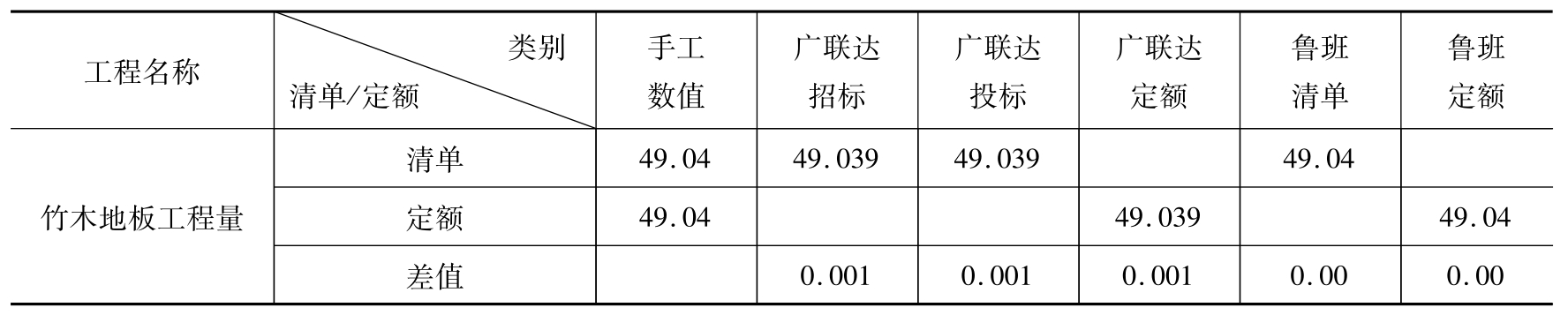

手工与软件计算差值对比见表1-8。

表1-8 手工与软件计算差值对比

（二）手工与软件计算差值分析

可以认为本例题中手工计算结果和软件计算结果一致。

第四节 踢脚线

【例4】 如图1-58所示，求预制水磨石踢脚线工程量并套用定额（高度为120mm，M-1为900mm×2100mm）。

图1-58 某预制水磨石踢脚线平面图

【解】 一、手工算量

工程量=［(3.3-0.24+5.4-0.24)×2+(6.6-0.24+5.4-0.24)×2-0.9×4］×0.12m²

=(16.44+23.04-3.6)×0.12m²

=4.31m²

【注释】 3.3、5.4都为西侧房间的中心线长，（3.3-0.24）、（5.4-0.24）分别为西侧房间的净宽、西侧房间的净长，6.6、5.4都为东侧房间的中心线长，（6.6-0.24）、（5.4-0.24）分别为东侧房间的净长、东侧房间的净宽，0.12为踢脚线高，踢脚线按延长米计算。

套用消耗量定额11-58。

题中说明了踢脚线的定额工程量是按延长米计算的，但是却没有计算式，所以添加计算式为：

［(3.3-0.24+5.4-0.24)×2+(6.6-0.24+5.4-0.24)×2-0.9×4］m

=（16.44+23.04-3.6）m

=35.88m

二、软件算量

（一）广联达软件算量

1.清单模式下的招标

（1）定义属性

1）定义房间装修属性如图1-59所示。

图1-59 定义房间装修属性（招标）

2）定义门属性如图1-60所示。

图1-60 定义门属性（招标）

（2）软件画图如图1-61所示。

图1-61 软件画图（招标）

（3）软件计算结果如图1-62所示。

图1-62 软件计算结果（招标）

2.清单模式下的投标

（1）定义属性

1）定义房间装修属性如图1-63所示。

图1-63 定义房间装修属性（投标）

2）定义门属性如图1-64所示。

图1-64 定义门属性（投标）

（2）软件画图如图1-65所示。

图1-65 软件画图（投标）

（3）软件计算结果如图1-66所示。

图1-66 软件计算结果（投标）

3.定额模式

（1）定义属性

1）定义房间装修属性如图1-67所示。

图1-67 定义房间装修属性（定额）

2）定义门属性如图1-68所示。

图1-68 定义门属性（定额）

（2）软件画图如图1-69所示。

图1-69 软件画图（定额）

（3）软件计算结果如图1-70所示。

图1-70 软件计算结果（定额）

4.软件操作的注意事项

广联达软件中应先在房间的属性定义设置踢脚线的高度，然后再在图中布置，否则计算结果仍然是按照软件默认的高度计算的。

（二）鲁班软件算量

1.清单模式

（1）定义属性

1）定义踢脚线属性如图1-71所示。

图1-71 定义踢脚线属性（清单）

2）定义门属性如图1-72所示。

图1-72 定义门属性（清单）

（2）套清单如图1-73所示。

图1-73 套清单（清单）

（3）软件画图如图1-74所示。

图1-74 软件画图（清单）

（4）软件计算结果如图1-75所示。

图1-75 软件计算结果（清单）

2.定额模式

（1）定义属性

1）定义踢脚线属性如图1-76所示。

图1-76 定义踢脚线属性（定额）

2）定义门属性如图1-77所示。

图1-77 定义门属性（定额）

（2）套定额如图1-78所示。

图1-78 套定额（定额）

（3）软件画图如图1-79所示。

图1-79 软件画图（定额）

（4）软件计算结果如图1-80所示。

图1-80 软件计算结果（定额）

3.软件操作的注意事项

（1）鲁班软件在画墙时，一定要在属性定义中设置墙厚，软件默认的墙厚是250，否则计算结果会产生误差。

（2）鲁班软件，应在房间的属性定义中将踢脚线设置成和踢脚线属性定义中的名称相同，这样才会计算出结果。

（3）鲁班软件套清单，由于题目说明是预制的水磨石，所以不能套现浇水磨石清单项目，应该套块料踢脚线。

三、手工算量与软件算量对比与分析

（一）手工与软件计算差值对比

手工与软件计算差值对比见表1-9。

表1-9 手工与软件计算差值对比

（二）手工与软件计算的差值分析

通过对比分析得知，计算踢脚线时清单模式计算的是踢脚线的面积，定额模式计算的是踢脚线的长度。广联达软件以及鲁班软件的清单模式与手工计算的差值主要体现在广联达软件和鲁班软件在计算时加上了门洞侧壁的面积。广联达软件的定额模式在计算踢脚线时直接计算了内墙皮的长度，没有扣除门洞的宽度；鲁班软件的定额模式在计算时加上了门侧壁的长度。

第五节 楼梯面层

【例5】 如图1-81所示的墙厚为240mm，墙面抹灰厚度为25mm时，计算楼梯铺贴花岗石板的工程量。

图1-81 楼梯平面图

【解】 一、手工算量

（一）2013清单与2008清单对照

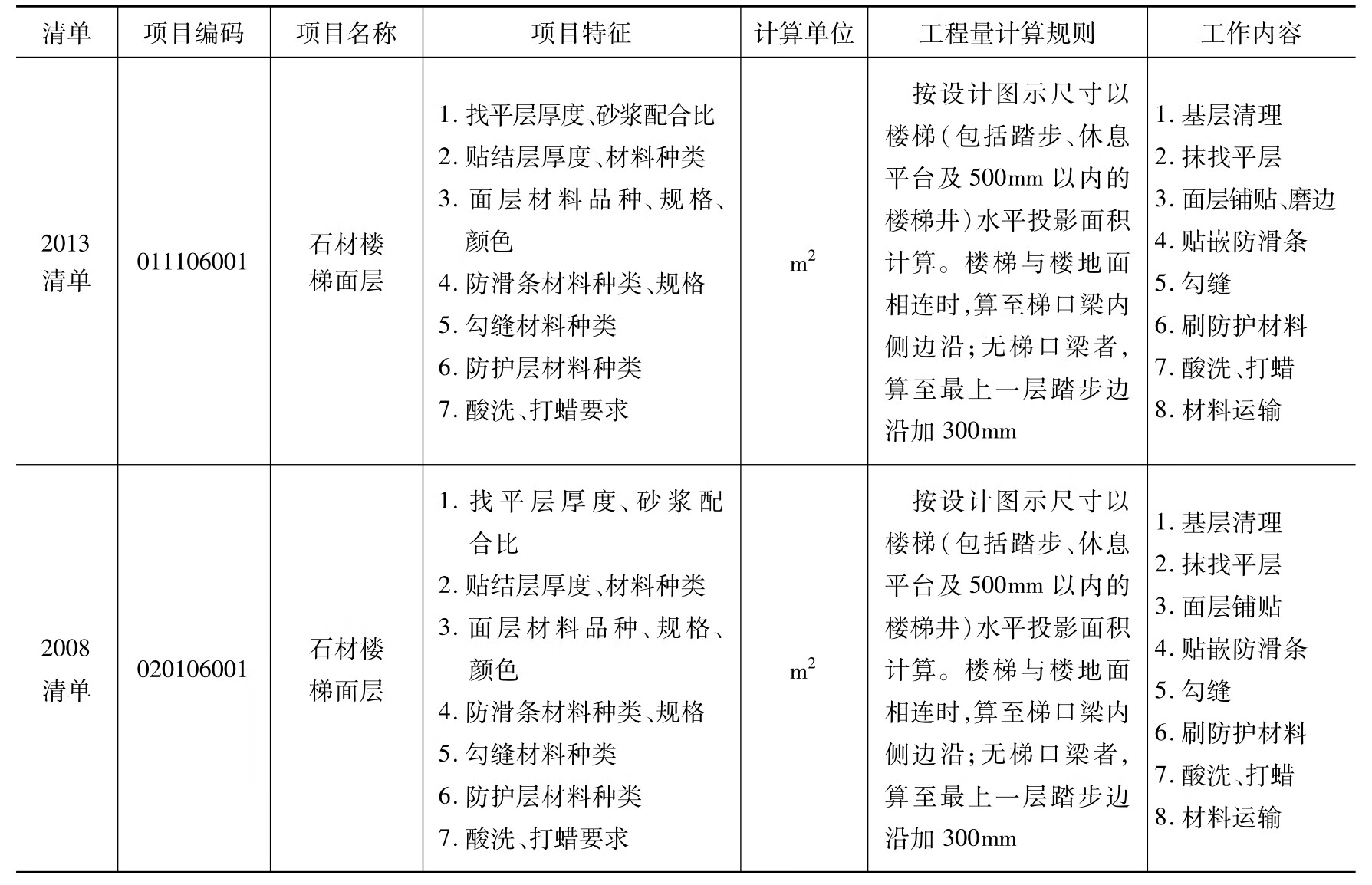

2013清单与2008清单对照见表1-10。

表1-10 2013清单与2008清单对照

解题思路与技巧

依据工程量计算规则，楼梯面层工程量按水平投影面积计算，应扣除大于500mm的楼梯井所占面积。

(二)清单工程量

工程量=［(3.6-0.24-0.025×2)×(6.6-0.24-0.025×2)-(0.6×3.6)］m²

=(20.89-2.16)m²

=18.73m²

【注释】 第一个3.6为楼梯两侧墙体中心线之间的宽度，0.24为墙厚，0.025为墙面抹灰厚度，6.6为楼梯墙体中心线之间的水平投影长度，0.6为楼梯井的宽度，第二个3.6为楼梯井的长度。

(三)清单工程量计算

清单工程量计算见表1-11。

表1-11 清单工程量计算

二、软件算量

（一）广联达软件算量

1.清单模式下的招标

（1）定义属性

1）定义墙属性如图1-82所示。

图1-82 定义墙属性（招标）

2）定义石材楼梯面层属性如图1-83所示。

图1-83 定义石材楼梯面层属性（招标）

（2）软件画图

1）平面图如图1-84所示。

图1-84 平面图（招标）

2）立体图如图1-85所示。

图1-85 立体图（招标）

（3）套清单如图1-86所示。

图1-86 套清单（招标）

（4）软件计算结果

1）计算书如图1-87所示。

图1-87 计算书（招标）

2）汇总表如图1-88所示。

图1-88 汇总表（招标）

2.清单模式下的投标

（1）定义属性

1）定义墙属性如图1-89所示。

图1-89 定义墙属性（投标）

2）定义石材楼梯面层属性如图1-90所示。

图1-90 定义石材楼梯面层属性（投标）

（2）软件画图

1）平面图如图1-91所示。

图1-91 平面图（投标）

2）立体图如图1-92所示。

图1-92 立体图（投标）

（3）套清单如图1-93所示。

图1-93 套清单（投标）

（4）软件计算结果

1）计算书如图1-94所示。

图1-94 计算书（投标）

2）汇总表如图1-95所示。

图1-95 汇总表（投标）

3.定额模式

（1）定义属性

1）定义墙属性如图1-96所示。

图1-96 定义墙属性（定额）

2）定义石材楼梯面层属性如图1-97所示。

图1-97 定义石材楼梯面层属性（定额）

（2）软件画图

1）平面图如图1-98所示。

图1-98 平面图（定额）

2）立体图如图1-99所示。

图1-99 立体图（定额）

（3）套定额如图1-100所示。

图1-100 套定额（定额）

（4）软件计算结果如图1-101所示。

图1-101 软件计算结果（定额）

4.软件操作注意事项

（1）查看广联达绘图输入工程量计算书时，数据较多，可以通过上方“选择构件”或者“选择工程量”按钮筛选出自己需要的数据。

（2）广联达软件可以通过双击鼠标中轮自适应绘图窗口。

（3）本例题中需要新建参数化楼梯。

（二）鲁班软件算量

1.清单模式

（1）定义属性

1）定义墙属性如图1-102所示。

图1-102 定义墙属性（清单）

2）定义石材楼梯面层属性如图1-103所示。

图1-103 定义石材楼梯面层属性（清单）

（2）软件画图

1）平面图如图1-104所示。

图1-104 平面图（清单）

2）立体图如图1-105所示。

图1-105 立体图（清单）

（3）套清单如图1-106所示。

图1-106 套清单（清单）

（4）软件计算结果如图1-107所示。

图1-107 软件计算结果（清单）

2.定额模式

（1）定义属性

1）定义墙属性如图1-108所示。

图1-108 定义墙属性（定额）

2）定义石材楼梯面层属性如图1-109所示。

图1-109 定义石材楼梯面层属性（定额）

（2）软件画图

1）平面图如图1-110所示。

图1-110 平面图（定额）

2）立体图如图1-111所示。

图1-111 立体图（定额）

（3）套定额如图1-112所示。

图1-112 套定额（定额）

（4）软件计算结果如图1-113所示。

图1-113 软件计算结果（定额）

3.软件操作注意事项

（1）鲁班软件默认墙厚250mm，例题中墙厚240mm，绘制墙之前需要先修改墙厚。

（2）鲁班软件定义楼梯属性步骤：楼板楼梯-布楼梯-属性-属性定义-标准双跑楼梯。

（3）鲁班软件可以通过伸缩轴线调整轴网。

三、手工算量与软件算量对比与分析

（一）手工与软件计算差值对比

手工与软件计算差值对比见表1-12。

表1-12 手工与软件计算差值对比

（二）手工与软件计算差值分析

计算石材楼梯面层工程量时，由于计算时所用定额规则的不同（广联达软件使用北京2013的清单计算规则和2012的定额计算规则，鲁班软件使用2008全国清单计算规则和2000上海的定额计算规则），造成计算结果有差别：

（1）手工计算扣除了墙厚、墙面抹灰厚度，也扣除了楼梯井的投影面积。

（2）广联达软件计算石材楼梯面层工程量时仅仅扣除了墙厚。

（3）鲁班软件计算石材楼梯面层工程量时根据自己的计算规则扣除了楼梯井但没有扣除墙厚。

还要说明的是手工计算、广联达软件算量和鲁班软件算量过程中保留的有效数字位数不同，也给计算结果带来了一定差异。

第六节 台阶装饰

【例6】 如图1-114所示，某楼门前台阶镶贴陶瓷锦砖面层，试计算其工程量。

图1-114 某台阶示意图

【解】 一、手工算量

（一）定额工程量计算

台阶面层工程量包括踏步及最上一层踏步外沿300mm，按水平投影面积计算。

工程量=(4.8×3.6-3.9×2.7)=6.75m²

套用消耗量定额11-81。

（二）清单工程量计算

清单工程量计算同定额工程量：S=6.75m²

清单工程量计算见表1-13。

表1-13 清单工程量计算

二、软件算量

（一）广联达软件算量

1.清单模式下的招标

（1）定义台阶属性如图1-115所示。

图1-115 定义台阶属性（招标）

（2）软件画图如图1-116所示。

图1-116 软件画图（招标）

（3）软件计算结果如图1-117所示。

图1-117 软件计算结果（招标）

2.清单模式下的投标

（1）定义台阶属性如图1-118所示。

图1-118 定义台阶属性（投标）

（2）软件画图如图1-119所示。

图1-119 软件画图（投标）

（3）软件计算结果如图1-120所示。

图1-120 软件计算结果（投标）

3.定额模式

（1）定义台阶属性如图1-121所示。

图1-121 定义台阶属性（定额）

（2）软件画图如图1-122所示。

图1-122 软件画图（定额）

（3）软件计算结果如图1-123所示。

图1-123 软件计算结果（定额）

4.软件操作注意事项

（1）台阶的工程量以水平投影面积计算，包括平台部分的一个踏步宽度，而在广联达软件画图时，规定台阶最上层踏步阶数加1。

（2

....
