前言

编者曾先后从事施工、设计和甲方的工作，得以从多角度深入认知建筑电气技术。在实际工作与交流中，曾遇到很多在施工、设计、甲方等方面经验较为单一的同行，发现其认知难免有所偏颇，且角度单一。有很多技术问题，不同角度之下结论可能不同，而且有的问题，需要综合各种因素才能做出合理的判断。例如，施工现场临时用电的负荷计算和整体设计就比较特殊，通常是由施工方或甲方负责，他们往往有一定经验但缺乏理论依据，而如果交给设计院去做，设计院不缺理论，但缺少对实际情况的掌握，也很难提供现场准确参数。

在工期紧、严控成本的情形下，各方的技术水平参差不齐，暴露出越来越多的问题。例如，对于配电系统中的上下级保护电器概念不清，上下级保护电器是否需要有选择性及如何满足选择性不明确；设计中盛行开关导线连择表，采用各种保守的经验值，效率固然高效了，长此以往，很多基本内容和原理变得陌生了，从而未能很好地结合实际做出相应调整，留下了不少隐患。

作为一名建筑电气人，当竭力为建筑电气行业贡献自己的微薄之力，把自己所掌握的技能整理分享，以期能对广大同行有些许帮助，当甚感欣慰!

本书偏实用，亦不乏原理，大部分实例是已经完成的实际项目实例，不只是设计图样的实例，也有在实际当中发生的问题，本书中对这些问题进行了记录整理，用理论去分析和总结，然后指导后续的实际应用。

通过100个建筑电气的常见问题分析，融会贯通，读者能学会解决建筑电气中各种常见问题的方法。通过一系列极具启发性的问答，引爆读者对知识的渴望。书中内容涉及施工方、设计方和甲方，适合各方阅读、参考。

限于水平，书中难免存在疏漏、不妥之处，但在基本原理和实例支撑前提下力求更多的原创内容，希望能够抛砖引玉，引起读者的共鸣，一起交流探讨，共同提高。

欢迎各位读者加入《建筑电气实用技术100问》同名QQ群（QQ群号：489849910），便于一起交流书中电气技术问题和其他电气技术问题。

编者

1. 如何确定供电电压等级?

（1）电力线路合理输送功率和距离（摘自《建筑电气专业技术措施（第二版）》）

各级电压电力线路合理的输送功率和距离见表1。

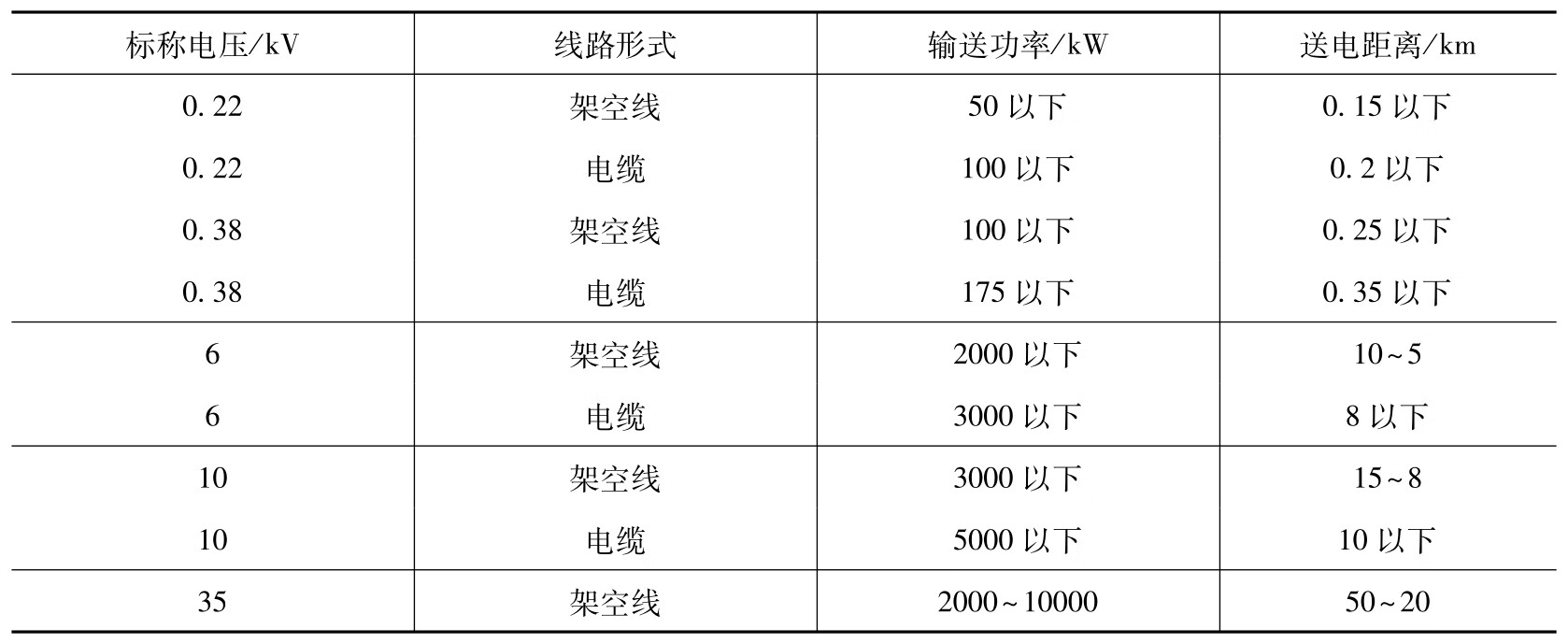

表1 电力线路合理的输送功率和距离

（2）电压选择（摘自《工业与民用配电设计手册（第四版）》，以下简称《配四》）

1）用电单位的供电电压应综合用电容量、用电设备特性、供电距离、供电线路的回路数、用电单位的远景规划、当地公共电网现状和它的发展规划以及经济合理等因素考虑决定。

2）1~220kV交流三相系统的标称电压及各级电压线路送电能力见表2。

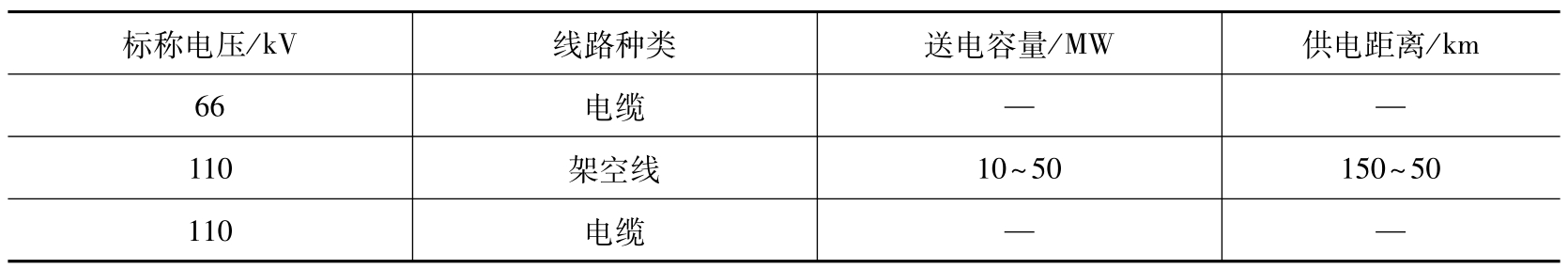

表2 各级电压线路送电能力

(续)

注：表中数字的计算依据：

1. 架空线及6~20kV电缆线芯截面按240mm²,35~110kV电缆线芯截面按400mm²，电压损失≤5%。

2. 导线的实际工作温度θ：架空线为55℃、6~10kV；XLPE电缆为90℃、20~110kV ；XLPE电缆为80℃。

3. 导线间的几何均距d_j:6~20kV为1.25m，35~110kV为3m，功率因数cosφ=0.85。

上表给出了合理输送距离和功率，但都是在一定条件下得出的结论，仅作参考使用。实际设计中需要结合实际参数和当地要求及习惯进行设计。

需考虑的因素有实际线路允许最大容量、实际线路剩余容量、电缆和架空线的截面、电压降要求等。例如，表2注1中提到6~20kV电缆数据是按截面240mm²，电压损失不超过5%这个条件下给出的合理输送距离和功率。当电缆截面更大，载流量更大时，可以输送更大功率或更远距离。如果电压损失允许值更大，或供电距离更短，线路允许输送容量就可以更大一些。

例如，电压等级为10kV，电缆选择300mm²，载流量按600A来计算，则线路允许输送容量为10×600×1.732kV·A=10392kV·A。仅从载流量方面考虑，只要输送距离近一些或允许电压降大一些，以达到10000kV·A。而且这个负荷容量是计算负荷，即安装容量，对于住宅类同时系数较低的负荷，输送容量还可达20000kV·A。只是实际中各地一般不允许输送这么大的容量，通常最大允许容量为8000~12000kV·A。

2. 如何确定是否设置开闭站?

开闭站又称开闭所、开关站，也就是常说的高压配电所，其主要用于分配电能，并不改变电压等级，所内无变压器（个别有所用变压器）。开闭站的设置一般考虑两个因素：一是供电半径，若负荷太分散，则变压器较多，变压器的数量决定了开闭站的数量；二是供电容量，10kV/0.4kV变压器单台容量有上限，民用建筑用变压器单台容量一般最大达到2000~2500kV·A，有时这个容量值还会受到限制，尤其是住宅项目，不少地方限制单台容量最大800kV·A甚至630kV·A，个别地方可能还更小，当负荷较为集中时，容量大小决定了变压器的数量，从而决定了开闭站的数量。开闭站本身容量和进出线数量也有限，旧版规范（GB 50293—1999）曾经要求不宜超过15000kV·A。6~10台变压器可设置一个开闭站。

低压供电半径不宜超过200~250m，末端不宜超过30~50m。供电半径与诸多因素有关，包括导线载流量、导体截面、灵敏度、热稳定、动稳定、压降、机械强度、配电级数、保护级数、有色金属消耗、经济电流密度、泄漏电流和选择性等。

有些场所空间有限，常采用环网柜代替开闭站，类似箱式变电站代替变电所。

3. 如何确定变压器主进断路器参数?

主进断路器的长延时整定是按计算电流或者额定电流整定，还是其他因素?需要考虑哪些内容?

变压器主进断路器长延时整定的选择：

为使变压器容量得到充分利用而又不影响变压器的寿命，变压器低压侧主断路器过负荷整定应与变压器允许的正常过负荷相适应，长延时过电流脱扣器整定电流宜等于或接近变压器低压侧额定电流。

从表3（摘自《配四》第315页）、表4（摘自《配四》第82页）来看，当需要考虑一定过负荷或者转移负荷，整定电流可按1.3倍额定电流选取。

注意高压电器与低压电器有明显区别。低压电器是开关保护导线，高压电器不是按开关额定电流选择导线。如高压断路器常见额定电流为630A和1250A，导线载流量一般明显小于这个值，其保护通常由综合保护装置来完成。

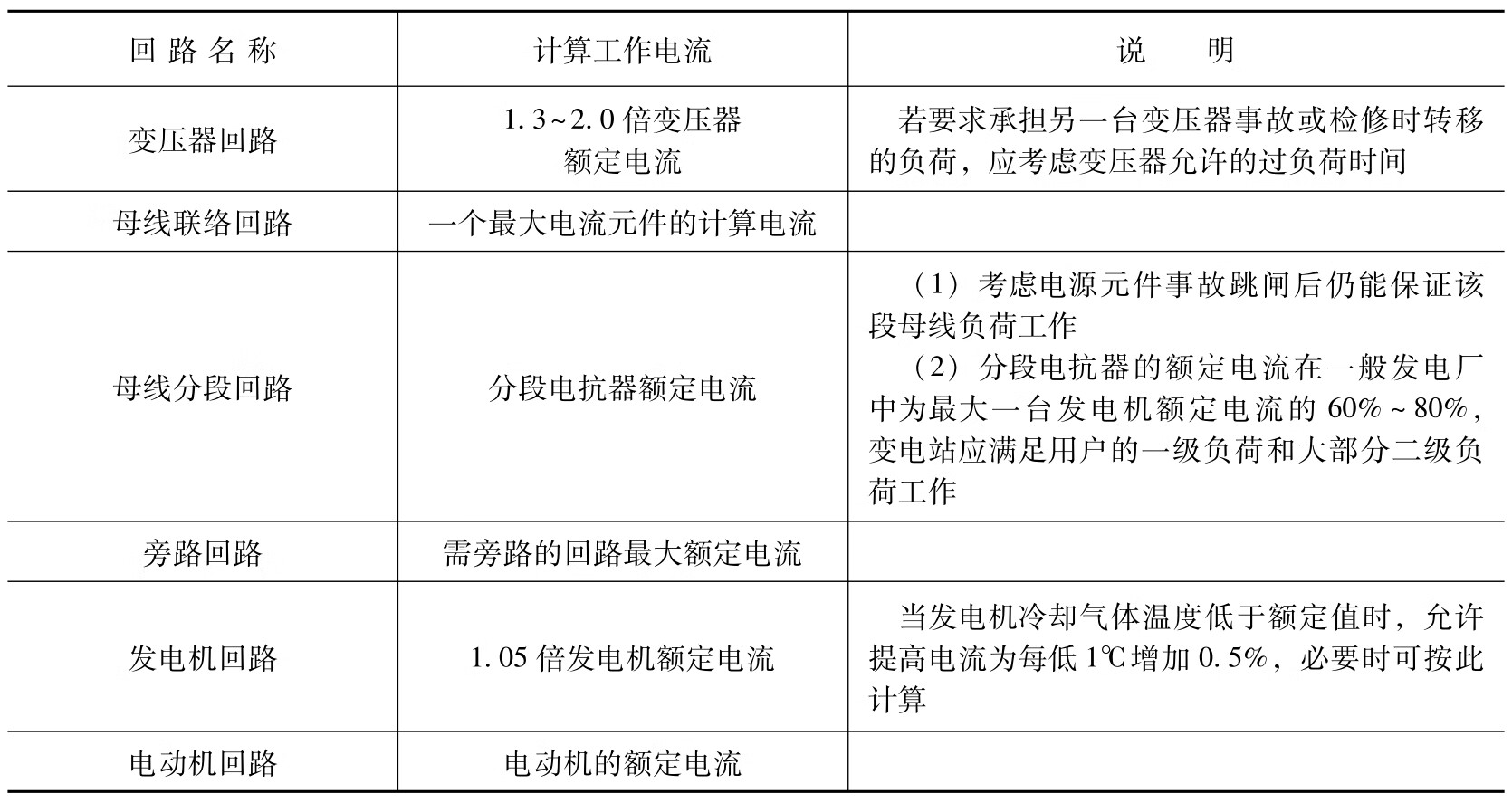

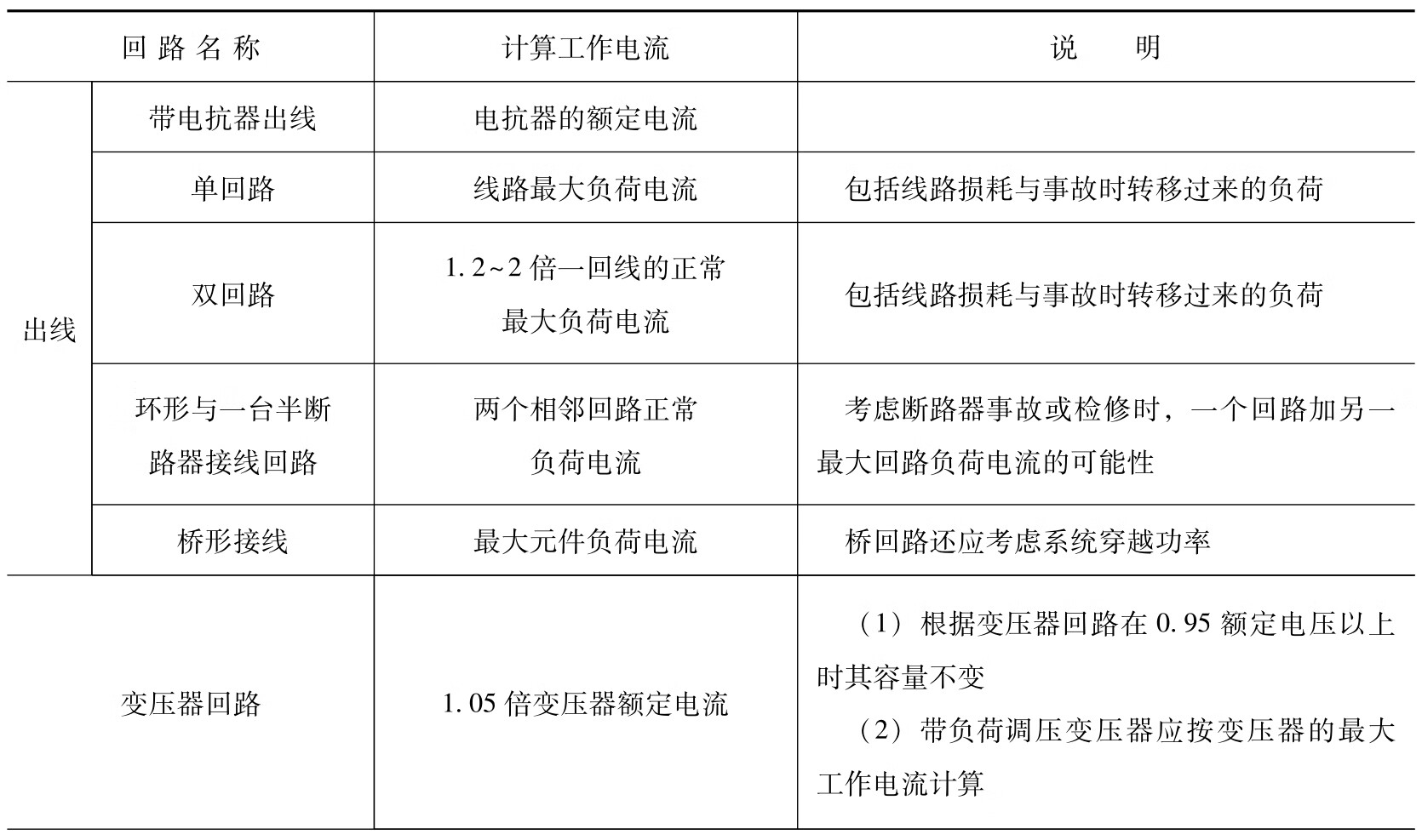

表3 回路持续工作电流

(续)

很多时候要求变压器负荷率为60%~70%的意义何在?主要是考虑一带二的情况。即当一台变压器故障或检修时，一台变压器带两台变压器所有负荷，或适当切除一些非重要负荷。当不考虑一带二，仅按规范要求考虑故障或检修时满足一、二级负荷，负荷率可取75%~85%。

例如，1000kV·A的变压器，低压侧额定电流为1443A，断路器额定电流整定在多大?1500A?1600A?还是2000A?这三个数字分别对应了1.05、1.1、1.3倍额定电流。如何正确理解和应用?

干式变压器过负荷承受能力，在额定电流的120%情况下的允许持续时间不能超过60min，过电流整定值不宜设得太大，以免变压器发热。根据厂家提供的过负荷曲线，一般干式变压器事故过负荷能力如下：

超出以上时间可能会造成绝缘的过热老化，甚至烧毁。变压器型号不同，其过负荷能力也有一定差别，但差得不太多。变压器测温装置测得的温度不是变压器绕组的温度，所以不能反映绝缘受热的最高温度。

变压器低压侧选择主进断路器，要注意和变压器过负荷能力相适应，既要能保护变压器，又要根据实际情况（当需要充分利用变压器容量时）接近过负荷能力。例如，变压器过负荷能力是1.3倍，而主进断路器是按1.1倍选择的，那么就有20%的过负荷能力无法充分利用；反之，变压器过负荷能力是1.1倍，而主进断路器是按1.1倍选择的，那么当过负荷在1.1~1.3倍之间时，可能无法保护而导致故障。

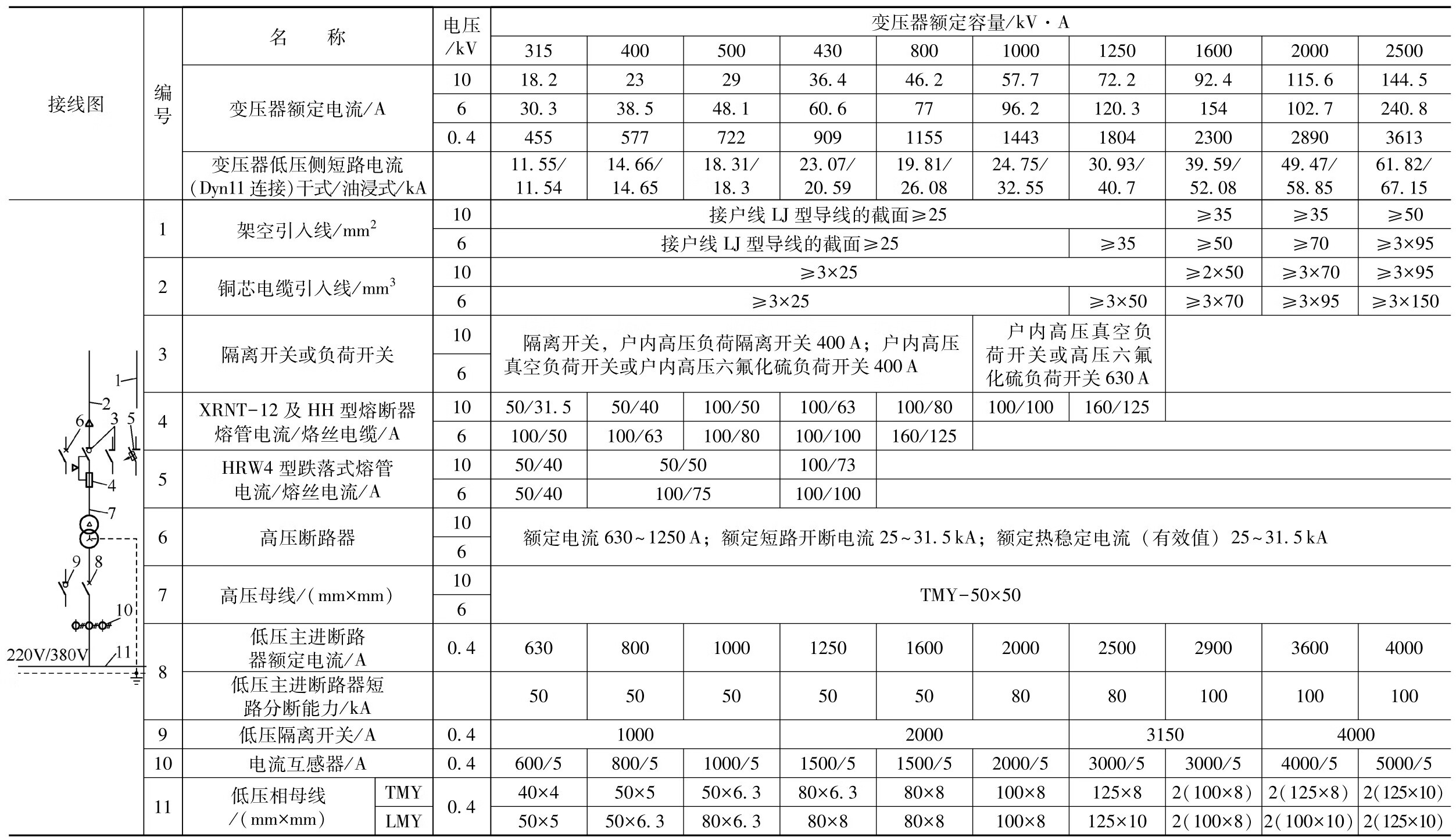

表4 10（6）kV/0.4kV变电站高、低压电器及母线规格

注： 1.高、低压电器及导体规格仅满足温升条件，选择的其他条件见相关规定。

2.配电用变压器的容量远小于系统容量，变压器低压侧短路电流及低压主进断路器短路分断能力按照系统短路容量无穷大考虑，短路电流周期分量不衰减。

3.高压电器设备的短路电流动稳定、热稳定校验见相关规定。

4.当有大量电动机时应核算其反馈电流。

一般民用多用干式变压器，工业多用油浸式变压器。油浸式变压器结实耐用，物美价廉，过负荷能力强，一般为1.3，有时也可达到2（需要结合实际产品性能和应用环境）。这就是《电力工程电气设计手册（电气一次部分）》中油浸式变压器过负荷能力为1.3~2的由来。如果是民用1000kV·A的变压器，按1500~1600A选择主断路器没有问题。《工业与民用供配电设计手册（第三版）》（以下简称《配三》）的第11章中也是建议采用1500A主断路器。

另外，变压器绝缘等级分为A、E、B、F、H、C。一般不宜低于F级。绝缘等级不同，过负荷能力、过负荷曲线也不同。

有时候变压器的散热不好，还需要考虑一定的降容。

有时候主断路器额定电流可能和变压器额定电流非常接近，甚至小于变压器额定电流或者按计算电流来选择，这些都不强制，需要结合实际情况来考虑。

4. 如何确定五星级酒店负荷等级?

旅游饭店的负荷等级确定见表5。

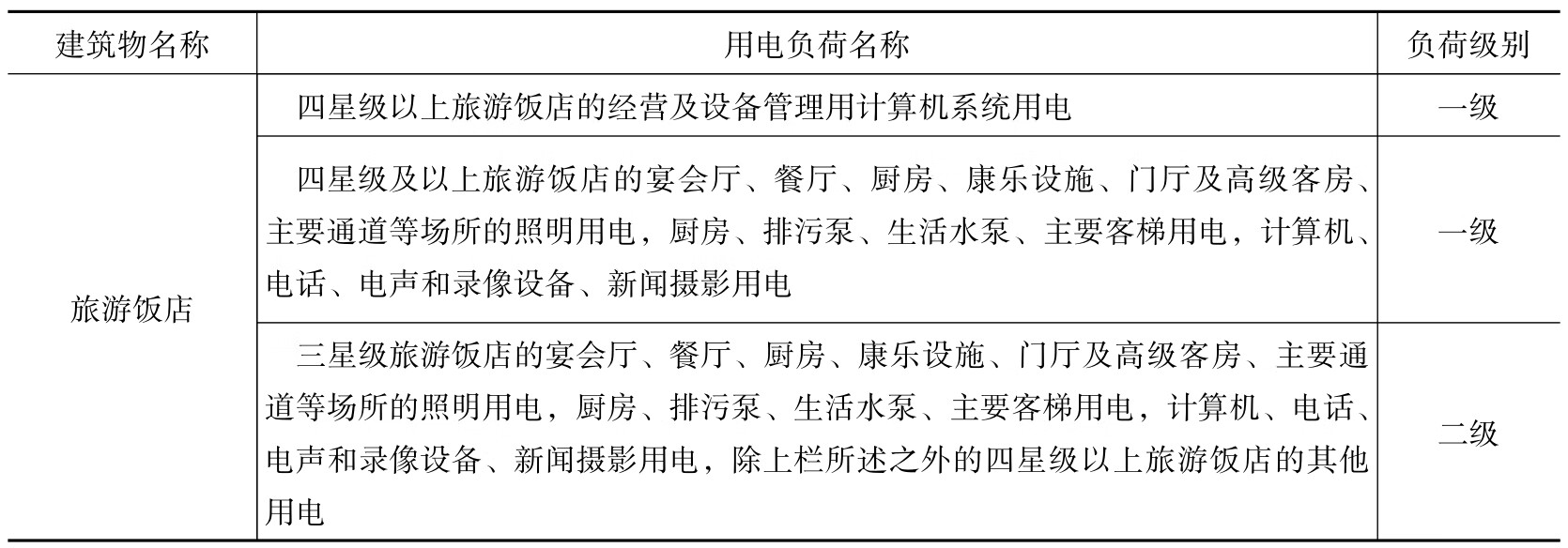

表5 旅游饭店的负荷等级确定

表5是《民用建筑电气设计规范》附录A的内容，一级负荷直接对照执行即可。值得注意的是，表5中提到除上栏所述之外的四星级以上旅游饭店的其他用电划分为二级负荷，按照这个划分，五星级酒店没有三级负荷。毕竟五星级酒店属于高端场所，电气设施比较奢华也合情合理。这个知识点是注册电气工程师考试某年的一个考点，无论是考试还是实际设计，需要引起注意。负荷等级与选择变压器有直接关系，根据N-1原则，当线路或变压器出现故障时，需要保证一、二级负荷，而所有负荷都是一、二级负荷，也就是说，变压器需要带所有负荷。

五星级酒店所有负荷都是重要负荷，则需要考虑选择性,即上下级保护的配合问题。

若实际设计中没有注意到这一点，把很多普通用电当作三级负荷，那么图样画完之后，如何快速修改?

非消防配电不强制末端切换，所以负荷等级不同对于末端和干线配电没有明确影响，只是对于变压器容量有一定影响，而负荷计算又是非常灵活的，仅需适当调整系数即可。一般五星级酒店规模不会太小，至少有四台变压器。考虑N-1原则，变压器本身有负荷率，系数可以调整，只需要调整系数即可满足要求。如某项目有2×2000kV·A+2×1000kV·A四台变压器，即使一台2000kV·A的变压器退出运行，4000kV·A变压器承接原6000kV·A变压器所带的所有负荷，负荷率不太高，即70%~80%，按75%计算，则75%×6000kV·A=4500kV·A，比4000kV·A高一点，将原系数0.6改为0.5，那么4500×0.5/0.6kV·A=3750kV·A＜4000kV·A，满足要求，即修改完成。

5. 负荷计算需要注意哪些问题?

负荷计算需要注意负荷类型、持续率、导体的截面和种类、导体的发热时间常数和计算范围等。

关于负荷计算，从变配电室到末端都有涉及。如五星级酒店整体指标可以取80~120V·A/m²。除地库外，各个干线及末端往往高于这个整体指标。各个干线，层箱取需要系数时，需要注意所带负荷的范围和指标。整体按指标为100V·A/m²系数取0.8和指标为80V·A/m²系数取1，其结果没有差异，都是80V·A/m²。局部有需要时可尽量取大，整体系数适当取小，最终用整体的指标来复核。局部出现指标较高的概率较大，整体指标相对比较固定。

需要注意，大功率的用电设备尽量靠近变配电室。因为其需要考虑的因素较多，尽量避免远离变配电室，否则后期各种校验很难周全。

比如宾馆内标间到底取2kW还是4kW?

这个问题的关键在于标间内配电箱的开关导线，一般至少是25A开关配3×4mm²甚至3×6mm²的线,至少可以带5kW负荷，这是计算负荷，也就是长期负荷，短时间（持续时间不超30min）内负荷值可以更大。

需注意两点，一个是标注或给定的值，并非实际值，实际值是由开关导线来确定的，实际负荷能力是一个客观实际，与人为标注多大功率无直接关系；另一个是计算负荷的含义需要正确理解，不是简单地直接相加，也不是简单地看成同时性，而是指导体的发热情况与过热直接相关，而不是过电流。过热是过电流持续积累的一个过程。过电流本身不会直接造成绝缘损坏，是过电流持续一定时间温度超过允许值才造成损坏。

又如住宅，经常有人说规范里要求每户负荷3~4kW太小了，根本不够用。这里考虑两个方面：第一，规范只是最低要求，可根据实际或当地要求提高指标；第二，是否正确理解了每户负荷的含义。

举个简单例子，住宅进线最小为10mm²，一般配32A或40A开关，实际每户能用最大容量为7~8kW，短时间内带10~12kW甚至更大也没问题，与人为给定的3~4kW无关。每户按4kW还是5kW，有很大区别吗?其实未必!例如共有200户，按4kW考虑，变压器系数取0.5，按5kW考虑，变压器系数取0.4，效果完全一样，计算负荷都是400kW。这些需要系数都是经验值，各地有差异，规范中仅供参考。各地通常会对变压器的系数规定最小值。对于需要系数明确了最小值的情况下，末端标注的功率值要大一些，变压器的计算负荷相应会大一些，这个就需要设计人员灵活掌握了，当出于某种需要末端标注的功率较小时，也不必过于担心，不是设计的5kW，接上两个3kW就超负荷了，正常使用即可，即使过负荷，还有开关的过负荷保护，不会造成烧线等事故。

不过设计时要注意，随着生活水平提高，用电负荷越来越大，不能盲目相信过旧的规范和手册，比较新的也不能一味照抄，但也不能盲目随意提高用电量，应结合当时同类项目实际运行情况。

住宅的面积指标各地差异也较大，《住宅建筑电气设计规范》（JGJ 242—2011）是行业标准，全国适用。以下是国家标准和某些地方标准的要求：

1）每套住宅的用电负荷和电能表的选择不宜低于表6的规定。

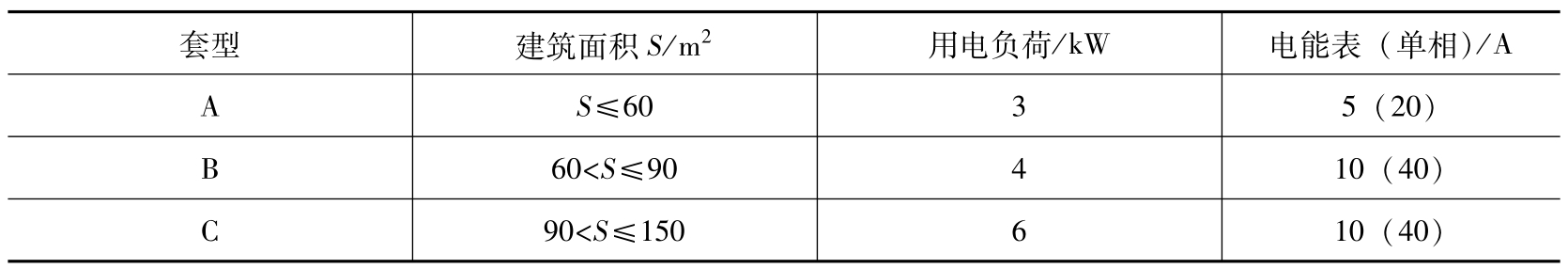

表6 每套住宅的用电负荷和电能表的选择

2）当每套住宅建筑面积大于150m²时，超出的建筑面积可按40～50W/m²计算用电负荷。

根据上海市住宅设计标准，上海用电负荷有8kW、12kW、16kW三种基本情况。

3）每套住宅用电负荷计算功率不应小于表7的规定。

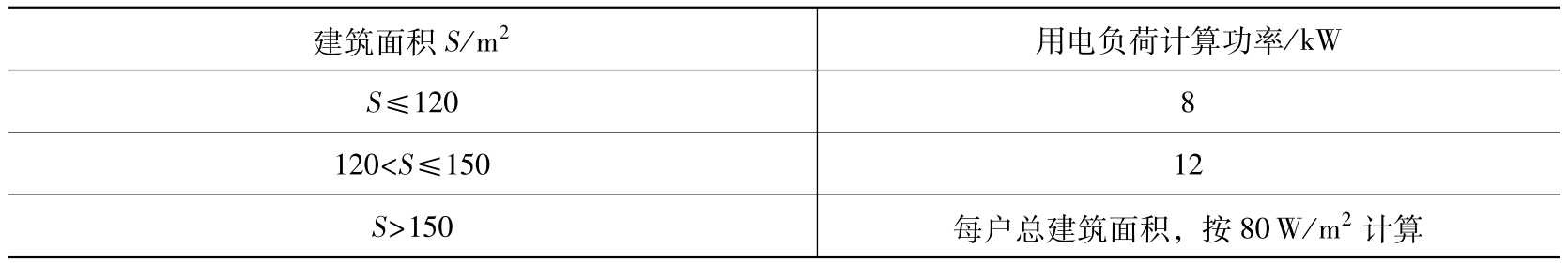

表7 用电负荷计算功率

天津市住宅设计标准如下：

1）每套住宅的用电负荷不应小于4kW。

条文说明：依据每套住宅一般所需的电气设备，如空调、电热水器、电厨具、照明等用电负荷，规定用电负荷不低于4kW。底层商业网点的供电，在确定其用电容量时，按照其装接的用电设备总容量计算；在不确定其用电容量时，按照不应低于50W/m²（建筑面积）计算其设备装接容量。

2）每套住宅套内建筑面积大于80m²时，可按50W/m²计算用电负荷。电能计量表规格根据负荷确定。

天津市电力公司文件《津电生技（2011）66号》规定如下：

新建居住区以居民用电为主的公用配电变压器最终装接容量，按建筑面积50W/m²确定，底商、保安电源（电梯、泵房、消防设施、事故照明等）按照设备装接容量计算，其他负荷密度指标见表8，新建配电变压器考虑同时系数和需求系数进行加权计算。装接设备不明确时，其负荷密度按照建筑面积50~80W/m²计算。公建部分总装接容量不超过160kW时，可采用0.4kV供电，超过160kW时，客户需建专用变电室供电。

表8 用电负荷密度指标

初建变压器容量配置系数考虑小区配套设施容量比例因素时可选择0.5~0.8，居民用电为主时推荐选择0.6。

天津市各类居住项目，规划单位建筑面积电力综合负荷密度指标如下：

1）综合负荷密度指标

多层建筑（6层以下）：50W/m²。

设置电梯的多层建筑（6层以下）：65W/m²。

中高层建筑（7层以上12层以下）：70W/m²。

高层建筑（主体高度大于24m，小于100m）：80W/m²。

超高层建筑（主体高度大于100m）：根据实际负荷需要计算。

2）各类民用居住项目的规划范围内，当小型商业、公建和配套设施等负荷密度有可能超出规定值，且规划期间难以确定时，在选择配电站数量和计算变压器最终装建容量时，可在上述综合负荷密度指标的基础上增加20%计算裕度。待施工阶段确定后，在符合规划的基础上可以向下微调。

6. 如何确定变电站数量?

设置变电站需要考虑变电站容量、半径、地方要求、单台变压器最大容量和每个站最大台数等。

如果负荷为10000kW，如何确定变电站，选择几台多大容量的变压器?实际设计中并不是这么简单，需要结合各地实际来考虑，各地标准之间存在差异，有时差距还比较大，所以以上条件所能确定的结果不是确定的值。假设10000kW是计算负荷，但电气负荷分配不是简单的数学上的加减乘除。计算负荷10000kW不一定等于5000kW乘以2，与1000kW乘以10可能差得更远。同时需要考虑消防负荷，一、二级负荷，负荷率，变电站数量、容量、供电半径等因素。

一般低压供电半径不宜超过200~250m，各地执行尺度不同，有的地方严格执行，有的地方比较宽松。单台变压器最大容量和每个站变压器最多数量各地也不同。无明确要求的地域可以根据实际，选择2000~2500kV·A的变压器。如天津，公用变压器单台容量一般不超过800kV·A，个别情况下不超过1000kV·A，每个站不超过4台，专用变压器要求低一些。江苏对变电站的要求与天津接近，但住宅指标比天津高。

变压器单台容量与数量，需要结合负荷计算来确定。

例如住宅，每单元30户（系数可以取0.6），每栋楼60户（系数可以取0.5），变压器240户（系数可以取0.4）。系数是根据实际的户数来选择的。

住宅建筑采用表6中的用电负荷量进行单位指标法计算时，还应结合实际工程情况乘以需要系数。住宅建筑用电负荷需要系数的取值可参见表9。

表10中的需要系数值给出一个范围，供设计人员参考使用。住宅建筑因受地理环境、居住人群、生活习惯、入住率等因素影响，需要系数很难是一个固定值，设计人员取值时应考虑当地实际工程状况。

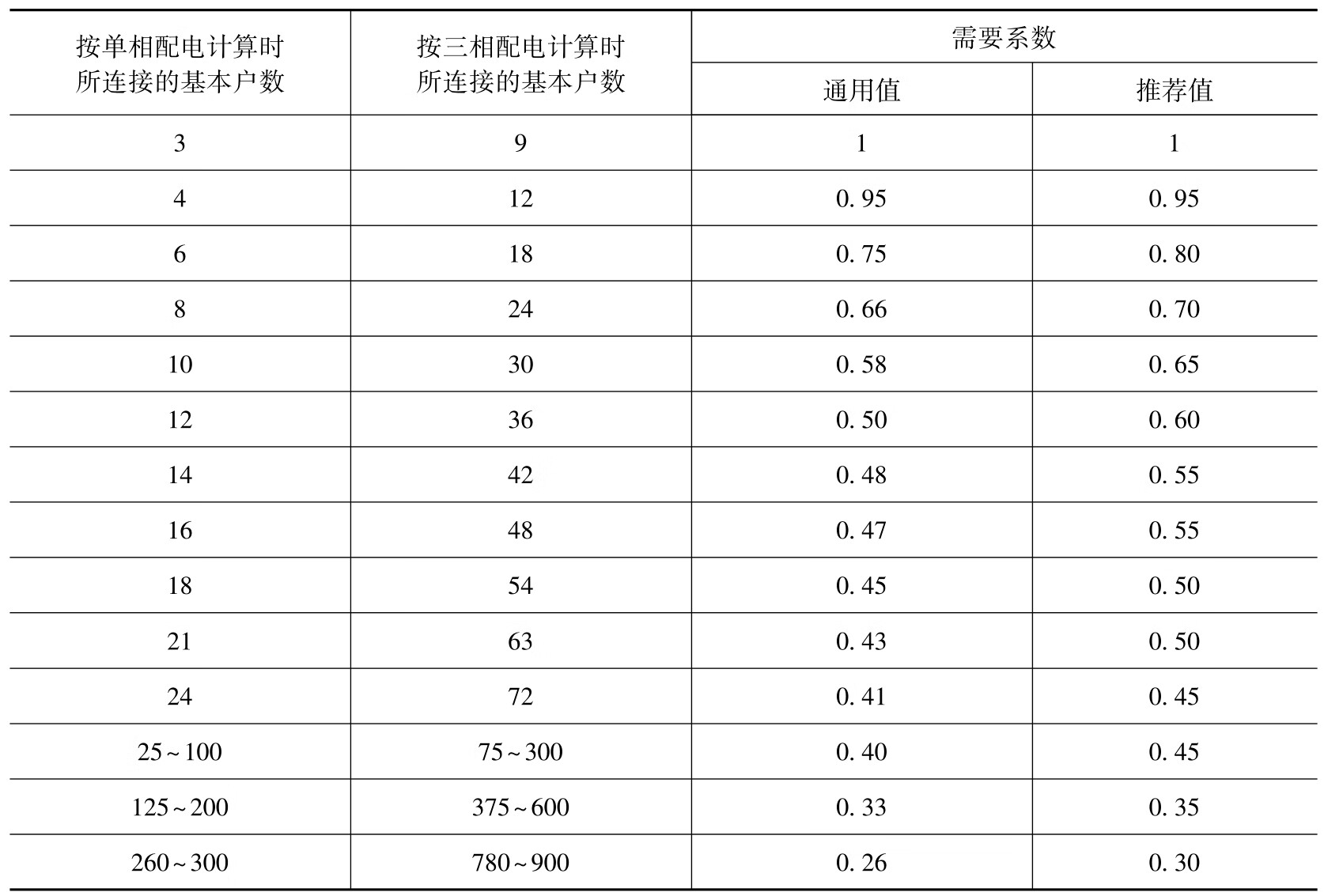

表9 住宅建筑用电负荷需要系数选择表

注：1. 表中通用值是目前采用的住宅需用系数值，推荐值是为计算方便而提出的，仅供参考。

2. 住宅的公用照明及公用电力负荷需要系数，一般可按0.8选取。

典型实例：变压器选择，共计900户，三相配电系数为0.26，每户取6kW，计算负荷为900×6×0.26kW=1404kW，按功率因数为0.9，负荷率不宜超过85%来考虑，则变压器容量选择1404/0.9/0.85kV·A=1835kV·A,取2000kV·A。

如果是一台变压器，选择2000kV·A的变压器没有问题。但是有些地区对单台最大容量有限制（例如，天津公用变压器单台变量不允许超过1000kV·A，每个变配电室最多设置4台变压器），此时只能选择两台变压器，那么选择多大容量?两台1000kV·A?注意此时2000kV·A不一定等于两个1000kV·A，应该说是大于或等于。

如果选择两台变压器，则每台变压器带450户，需要系数为0.30~0.40。可取0.35或0.40。以0.35来计算，计算负荷为450×6×0.35kW=945kW，按功率因数为0.9，负荷率不宜超过85%来考虑，则变压器容量选择945/0.9/0.85kV·A=1235kV·A,取1250kV·A。当要求最大单台容量不超过1600kV·A时，900户住宅需要选择两台1250kV·A变压器。当要求最大单台容量不超过1000kV·A时，900户住宅需要选择两台1250kV·A变压器，已经大于1000kV·A，不符合要求，需要三台变压器。

若选择三台变压器，则每台变压器带300户（查表10，75~300户需要系数取0.40~0.45，户数是上限，则需要系数就取下限），需要系数取0.40，计算负荷为300×6×0.40kW=720kW，按功率因数为0.9，负荷率不宜超过85%来考虑，则变压器容量选择720/0.9/0.85kV·A=941kV·A,取1000kV·A。

通过以上计算可知，900户住宅按三相配电，每户负荷为6kW，变压器计算和选择根据最大单台容量不同要求有这样几种结果：1台2000kV·A，2台1250kV·A，3台1000kV·A。注意：如果先按900户计算出2000kV·A，然后选择两台2×1000kV·A或者四台4×500kV·A是错误的，因为需要系数不同。

以上只是基本原理和基本方法介绍，实际中同样100m²住宅，江苏、上海等地指标高，高的达到低的2~3倍，同时变压器系数也有要求，往往不允许太低，一般各地要求不允许低于0.45(各地有一定差异,有的地方要求高一些)，这样变压器总容量就会大很多。

仍然按上面例子的基本条件来计算，10万m²小区，共计900户，按一户100m²计算。如按某地指标，每户负荷为12kW，变压器系数最小取0.5，单台变压器最大容量为800kV·A，单个变电站最多四台变压器。

计算容量为900×12×0.5/0.9kV·A=6000kV·A，考虑负荷率不超过85%，计算容量为6000/85%kV·A=7058kV·A，单台变压器最大容量为800kV·A，则选择7058/800台=8.8台变压器。如此来看，2个变电站最多8台800kV·A变压器，还不够，至少需要3个站。

而在某地无明确要求，允许用2000kV·A变压器，指标按规范要求，10万m²小区，一台2000kV·A变压器就够了，20万m²，两台也就够了，从容量角度考虑只需设置一个变电站。供电半径有的地方也不严格。由此可见，各地差异极大，实际项目中必须结合当地要求来设计。

对于住宅项目，地方性极强。如40万m²小区，有的地方1~2个变电站即可，有的地方需8~10个变电站。

对于公建项目，电力公司只管高压部分，所以低压部分极少限制。一般对变压器容量限制较小，对供电半径要求也低，因此设计时更加灵活，更能体现设计水平。用电指标、负荷计算、变压器容量计算和选择、开关导线选择、变电站面积、变电站层高和排布等都比较灵活但不失通用规律，地方差异较小。

7. 限定面积和负荷之后如何确定变电站的平面及系统?

工程概况：

某综合办公楼计算负荷为1200kW，用电设备主要有照明（含办公用电，约400kW）、中央空调（约600kW）、消防设备、客梯、弱电设备等（见图1）。

要求：

1）在有限的建筑空间内，布置出最合理的电房平面设备布置图（高压、低压、变压器房均独立房间，标注出变压器、配电柜的基本设计参数）。

2）绘制出简单的变配电接线示意图（能体现出变压器、电房内低压柜的关系，不同负荷等级的供电情况）。

图1 某综合办公楼电房平面图（单位：mm）

这是某房地产公司设计部门的一道笔试题目，限时3h完成，这里考查的内容非常多，而且具有综合性，答案不唯一，但是很容易考查出答题人的水平。面试者需要从有限的条件中找出诸多隐含条件，再根据规范和经验来解答。

设计院的人看到这个题目，第一印象可能会认为这道题没给负荷等级，且没有说明几路高压进线，使用几台变压器。这是甲方的面试题，倘若这些都确定了，那剩下的事情就是设计院的，正是这些不确定的条件才需要甲方来确定。在满足规范的情况下，如何能控制造价，这是甲方非常关心的。

首先给出计算负荷1200kW，一是节省时间，避免面试者把时间浪费到简单的纯理论的负荷计算，二是避免弄错出题人的意图。题目故意没有给出负荷等级，但是可以通过经验判断出应为一二级负荷。根据办公楼面积来看，肯定能布置下两台变压器，楼内又有600kW空调，属于季节性负荷，不用空调的季节可以停一台变压器，降低损耗，从而降低运营成本（大的地产公司都有自己的物业，所以不仅要节约初期投资，运营成本也要考虑），由此判断需要设置两台变压器。消防、客梯、弱电设备等一二级负荷为200kW，容量不大，图中显示有应急发电机房，因此一路高压完全可以满足规范要求（多一路高压，造价非常高）。

方案确定之后，剩下就是常规的设计院制图了。每台变压器带600kW计算负荷，选择多大变压器?容量计算：600/0.9/0.85kV·A=784kV·A（变压器低压侧有无功补偿，要求功率因数不低于0.9，此处功率因数取0.9，负荷率不宜超过85%），取800kV·A。负荷率为600/0.9/800×100%=83.

....
