本书介绍以色列的Cimatron公司旗舰产品Cimatron 13软件的编程功能,一共分7章,每章主要内容如下:


第1章介绍软件基本知识,包括编程环境、编程流程、刀具库知识和程序管理器。第2章介绍软件基本加工模块,包括2.5轴粗加工、精加工和钻孔加工的讲解和练习。第3章介绍三轴加工模块,包括粗加工、精加工和清根功能。第4章介绍软件的局部铣削功能。第5章介绍型腔体积铣加工(用于对模具型板类的加工)和高效加工(用于大量体积去除的场合)。第6章通过一些练习让读者掌握常用三轴加工参数的应用,提高实战能力。第7章通过3个综合练习复习本书前面章节的内容,涉及大量加工参数的设置技巧。


本书提供配套的电子课件和相关电子资源(练习文档和答案、检测模块功能介绍),需要的教师可登录www.cmpedu.com进行免费注册,审核通过后即可下载;或者联系编辑索取(QQ:1239258369,电话:010-88379739)。


本书可作为高职高专院校、成人高校及本科院校Cimatron课程用书,也供企业技术人员参考。

前言


以色列Cimatron公司是全球著名的、向模具业和机械制造业提供CAD/CAM软件的开发者和供应商,也是这个行业技术和产品创新的领导者。Cimatron公司向客户提供全面和有效的解决方案,帮助客户提高生产力,协同厂家多方合作,以最大限度地缩短产品研发和交货周期。Cimatron的CAD/CAM解决方案广泛应用于航空航天、汽车、医药、家用消费品、电子和其他相关领域。


以色列Cimatron公司成立于1982年,Cimatron公司的子公司和合作代理商分布在全球超过35个国家和地区,向全世界的客户提供全面的技术支持和服务。更多信息请查询http://www.cimatron.com。目前思美创(北京)科技有限公司属于3D Systems China 公司,该公司是美国一家主营3D打印业务的公司,是世界打印行业的领先者。


为了更好地帮助读者学习并使用Cimatron软件,本书大量应用了Cimatron公司技术人员多年积累的应用实例,详细介绍了编程模块基本的操作过程,既有菜单一一讲解的内容,又有具体练习的题目,最终使读者达到快速掌握软件的目的。本书详细地讲解了系统的环境及基本的操作方法,循序渐进、深入浅出,通过实战练习让读者掌握并应用。


本书介绍以色列公司最新旗舰产品Cimatron 13软件强大的CAD/CAM功能,共分7章,每章主要内容如下:


第1章介绍软件的基础知识,包括软件的安装和使用环境、编程流程、刀具库和程序管理器,为后续章节的学习打基础。


第2章介绍基本加工模块,包括2.5轴粗加工和精加工参数的介绍和使用,还介绍了钻孔功能,使读者能够编制简单零件的加工程序。


第3章介绍3轴加工模块,包括粗加工、精加工和清根功能,帮助读者编制复杂零件的加工程序。


第4章介绍局部铣削功能,模具制造和生产中都会用到该功能,它可以较好地提升加工能力。


第5章介绍Cimatron 13的新功能——型腔体积铣加工,该模块专门用于型板类零件的加工,加工效率高。还介绍了另一个实用的功能——高效加工,它适用于大量体积去除的场合。


第6章通过练习帮助读者掌握常用加工参数的应用,提高其实战能力。


第7章通过3个综合练习来复习前几章内容,涉及大量加工参数的应用技巧。


本书包括大量实例,有企业用零件和全国数控大赛用零件。本书配套资源丰富,包括练习用文档及其答案、电子课件和实用的检测功能介绍的文档。


思美创(北京)科技有限公司高级工程师胡志林担任本书主编,思美创(北京)科技有限公司杨玉玲、王东升、陈艺邦工程师参与编写,辽宁交通高等专科学校马钢老师担任主审,本书最后介绍的两个零件是在该校车间加工的,在此表示衷心感谢!


由于时间有限,难免有疏漏和不妥之处,请各位读者不吝赐教。如需Cimatron 13 安装包也请与编者联系:Hu.zhilin@3DSystems.com.


编者

第1章 Cimatron编程基础


1.1 Cimatron编程环境


1.1.1 进入编程环境


双击桌面上Cimatron图标或选择桌面左下角“开始”|Cimatron|Cimatron命令,进入Cimatron窗口,如图1-1所示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-1 Cimatron窗口

从图1-1所示的菜单栏中打开“文件”菜单,单击图1-2所示的按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,或直接在图1-1所示的工具栏中单击按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,即可进入编程环境。


图1-3所示为Cimatron编程环境窗口,创建的编程文件名默认为“NC_Setup”,注意其使用的坐标系是“MODEL”。如果不希望以默认方式创建,可选择“工具”|“预设定”|“常规”命令进行设置。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-2 新建编程文件

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-3 编程环境窗口

1.1.2 编程环境窗口介绍


Cimatron的编程环境窗口包括了7个区域,如图1-4所示:


1)菜单。包括“文件”“编辑”等12个菜单,即图1-4中“1”所示区域。


2)工具栏。包含常用的命令按钮,例如草图、测量、集合、坐标系、显示和隐藏等,如图1-4中“2”所示区域。


3)程序管理区。用于对程序进行管理,例如复制程序、删除程序、轨迹显示、修改轨迹颜色、添加程序注释等,如图1-4中“3”所示的区域。


4)交互区。用于修改模型、测量数据以及对轨迹进行线框模拟等,如图1-4中“4”所示区域。


5)信息输出区。用来显示一些信息,可以通过选择菜单“查看”|“面板”|“输出面板”命令来控制此窗口的打开和关闭,如图1-4中“5”所示区域。


6)计算监视区。用来对后台计算程序的进度进行监视,如图1-4中“6”所示区域。


7)编程向导。按照向导提供的命令就可以完成程序的设计,如图1-4中“7”所示区域。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-4 编程环境窗口的各个区域

1.1.3 编程菜单介绍


图1-4中“1”所示区域的编程菜单常用的有“NC程序”和“NC工具”,“NC程序”菜单中命令及含义见表1-1,“NC工具”菜单中命令及含义见表1-2。

表1-1 “NC程序”菜单中命令及含义

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

表1-2 “NC工具”菜单中命令及含义

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

1.1.4 编程工具栏按钮


图1-4中“2”所示区域的Cimatron工具栏按钮如图1-5所示,各个按钮的含义见表1-3。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-5 工具栏按钮

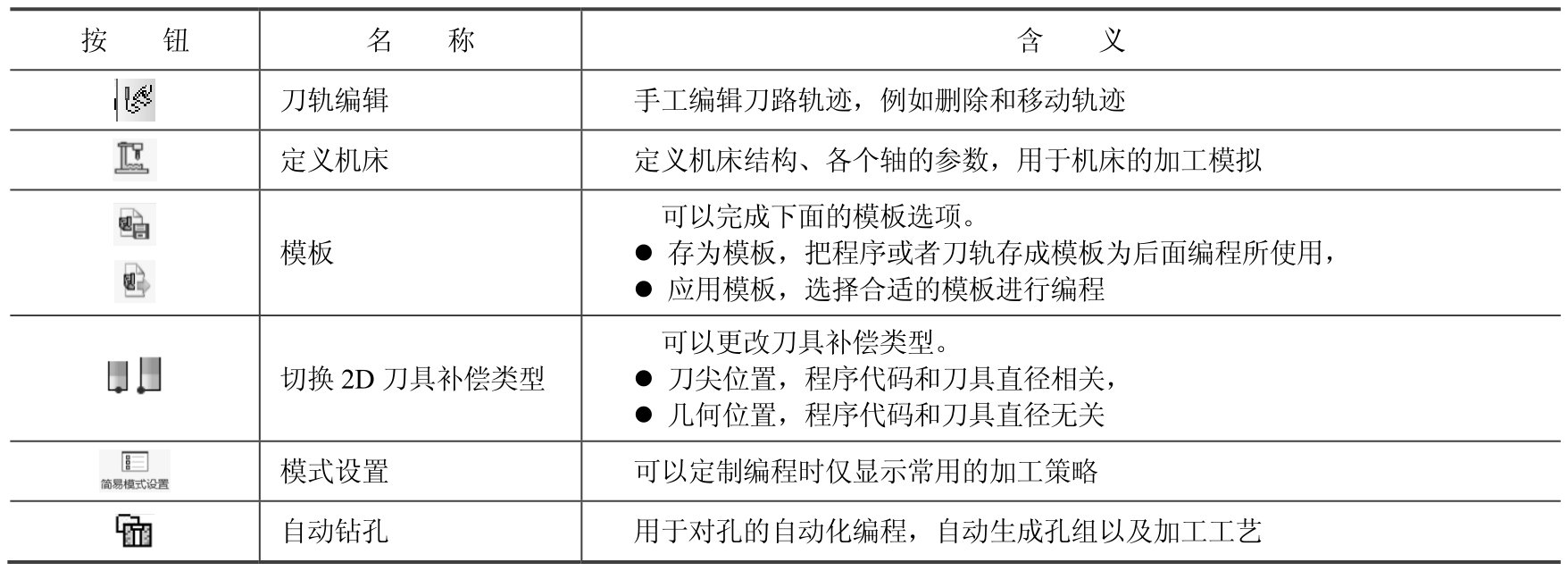

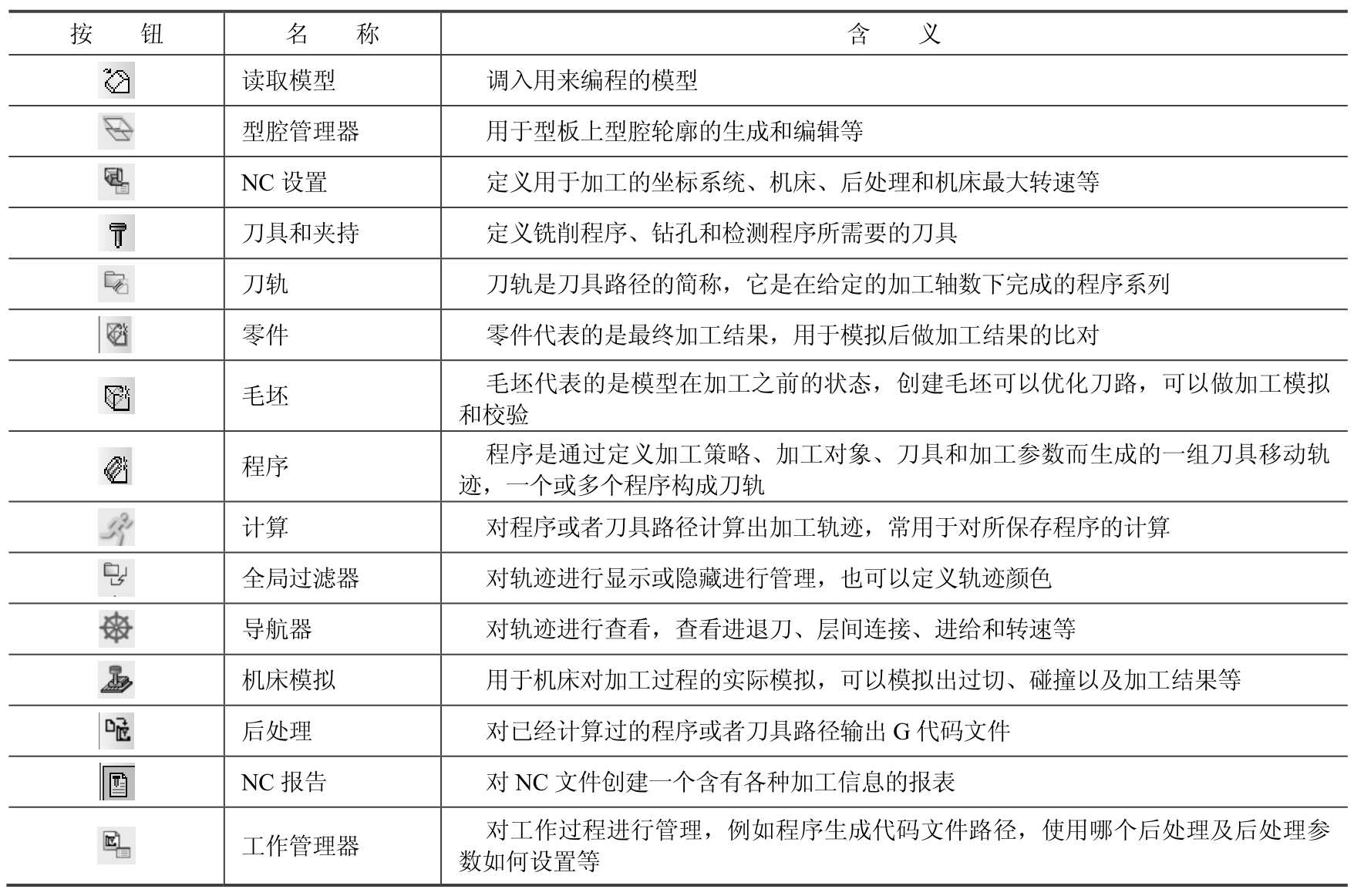

表1-3 工具栏按钮的命令及含义

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

(续)

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

1.1.5 常用的编程子菜单


进入NC模块后,在绘图区或者NC程序管理器上右击即可弹出快捷菜单,快捷菜单弹出的选项与当时的任务状态有关,可以得到的快捷菜单有以下5种:


(1)定制NC程序管理器快捷菜单


在NC程序管理器上右击(例如在图1-6中“注释”位置处右击),则可以弹出定制NC程序管理器快捷菜单,可以对栏目进行定制(图1-7)选中的命令即可在管理器上显示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-6 NC程序管理器

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-7 定制NC程序管理器快捷菜单

(2)通用NC快捷菜单


在绘图区或者NC程序管理器上任意区域右击,弹出的就是通用NC快捷菜单,如图1-8所示。其中各个参数的含义如下。


1)“新建”:新建NC_设置、TP和程序。


2)“编辑”:对NC_设置、TP和程序参数进行编辑。


3)“剪切程序”:是对已经生成的程序的操作,同Word相关操作。


4)“复制程序”:是对已经生成的程序的操作,同Word相关操作。


5)“粘贴程序”:是对已经生成的程序的操作,同Word相关操作。


6)“删除程序”:是对已经生成的程序的操作,同Word相关操作。


7)“选择所有程序/刀轨”:可以把所有TP全部选中(去模拟或者生成G代码等)。


8)“运动&毛坯显示”:用于对毛坯和刀路轨迹的显示或隐藏操作。


9)“计算”:对设置好加工参数的程序进行计算。


10)“显示计算日志”:显示程序计算的时间和坐标的最大值与最小值。


11)“控制”:控制对毛坯的计算,可以中断程序的计算。


12)“NC向导命令”:对程序进行轨迹模拟、查看、后处理和生成报表操作。


13)“模版”:生成和调用加工模板。


14)“改变注释”:改变程序的注释。


15)“改变火花间隙”:可以快速进入程序里的电极参数,方便对其修改。


16)“改变刀具”:更改程序的刀具。


17)“清除“R”和“D”符号”:清除程序前面的R&D字母符号(由于几何参数等的改变,去掉符号不影响程序计算结果)。


(3)程序参数快捷菜单


当创建或者编辑程序参数时,可以根据情况弹出下面两个快捷菜单。


在绘图区右击弹出的快捷菜单如图1-9a所示,其中各个参数的含义如下。


1)“显示毛坯”:显示当前的毛坯。


2)“保存并关闭”:保存但不计算程序轨迹。


3)“保存并计算”:在后台计算程序轨迹,然后保存并关闭该程序,刀路轨迹将会被计算出来。


4)“保存原始”:在刀路轨迹下复制当前编辑的程序。


5)“取消”:关闭程序,但程序没有被保存。


6)“保存并立即计算”:在前台执行程序,然后保存并关闭该程序,同时刀路轨迹将会被计算出来。


在刀路参数输入区右击弹出的快捷菜单如图1-9b所示,其可以完成的操作如下。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-8 通用NC快捷菜单

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-9 程序参数快捷菜单

1)“显示缺省(全局)”:不显示隐藏的参数(单击参数前面灯泡可以对参数进行显示或隐藏设置)。


2)“显示所有(全局)”:显示所有加工参数。


3)“显示缩略名”:显示加工参数变量,可以通过输入变量进行编程。


4)“从刀具参数设置所有”:把在创建刀具时设置的加工参数导入到程序里。


5)“仅设置加工参数”:仅把加工参数导入到程序里。


6)“仅设置运动参数”:仅把刀具的运动参数加载到机床参数里。


7)“复制”和“粘贴”:把输入的值进行复制和粘贴操作。


8)“取消选择所有轮廓”:把选择的轮廓全部取消。


9)“取消选择所有曲面”:把选择的曲面全部取消(注意:灰色说明当前没有选择曲面)。


10)“不选择所有型腔”:取消对所有型腔轮廓的选择(注意:灰色说明当前没有选择型腔轮廓)。


(4)曲面选择快捷菜单


当给NC程序选择加工对象时,例如选择零件表面或者检查面时,在绘图区的任意区域右击,则可弹出图1-10所示的快捷菜单,其中各个参数的含义如下。


1)“选择所有显示的曲面”:选择绘图区显示的所有曲面。


2)“根据规则选取曲面”:使用规则选择曲面,例如通过颜色、集合等选择加工曲面。


3)“重置规则”:取消定义的规则。


4)“重置手动选择图素”:取消手动选择的曲面。


5)“重置所有”:取消所有选择的曲面,将重新选取曲面。


6)“从另一组移动曲面”:把某一组里的曲面移到另一组曲面里。


7)“完成选择”:结束曲面的选择,退出选择界面。


(5)轮廓选择快捷菜单


当给NC程序选择轮廓时,在绘图区的任意区域右击,则可弹出图1-11所示的快捷菜单,其中各个参数的含义是如下。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-10 曲面选择快捷菜单

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-11 轮廓选择快捷菜单

1)“修改轮廓选择”:对轮廓进行修改,例如修改轮廓间隙、轮廓的圆角等。


2)“转换为特征”:把选择的轮廓变成一个特征,例如变成组合曲线。


3)“显示”:控制轮廓标签的显示,在轮廓管理器选中“使用标签”选项时才能激活这个功能。


4)“改变铣削区域”:改变轮廓的功能,例如允许加工或者禁止加工,或者改变刀具位置等。


5)“草图”:通过草图生成加工轮廓。


6)“高级选择”:进入到选择轮廓的高级模式,可以通过自动串联、单个、沿开放边等方式选择加工轮廓。


7)“多轮廓”:可以通过框选方式来快速选择多个轮廓。


8)“根据规则”:使用规则选择加工轮廓,例如通过颜色或者线条粗、细等规则选择加工轮廓。


9)“剪切”:把轮廓从一个程序中剪切掉。


10)“复制”:从一个程序中复制轮廓(要先选择一个轮廓)。


11)“粘贴”:把所复制的轮廓粘贴到另一个程序里。


12)“选择性粘贴”:对所复制轮廓的参数可以有选择地粘贴。


13)“删除”:删除所选择的轮廓。


14)“重置所有”:取消所有选择的轮廓。


15)“清除选择”:取消轮廓的选择状态。


1.1.6 编程模式的选择


Cimatron软件提供了两种编程模式,一种是向导模式,一种是高级模式,两种模式可以通过以下两种方法进行切换:


① 选择“查看”|“面板”命令,如图1-12所示。向导模式的窗口如图1-13所示,高级模式的窗口如图1-14所示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-12 编程模式选择

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-13 向导模式窗口

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-14 高级模式窗口

② 也可以在工具栏中单击相应按钮进行切换,单击按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载会切换到向导模式,单击按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载会切换到高级模式。


使用向导模式编程时,系统将以对话框的形式引导编程者进行操作,绘图区的区域较大,操作过程中弹出的对话框是悬浮在屏幕上的,不占用交互区域的空间。


使用高级模式编程时,NC程序管理器和程序参数表将在屏幕的左边显示,进行程序的创建时,各种参数的设置与操作将在程序区和程序参数表中直接进行,不会弹出向导窗口。


建议初学者使用向导模式进行编程,有Cimatron编程基础的用户使用高级模式进行编程。


1.2 Cimatron编程流程


Cimatron软件的编程流程根据编程者的经验和零件的复杂程度会稍有不同,下在将详细介绍完成零件的编程步骤。


1.2.1 读取模型


读取模型就是将一个完整的CAD模型调入到编程环境,对模型(加工对象)进行程序的编制,读取的模型可以是单个零件也可以是一个包含多个零件的组件,但无论是单个零件还是组件均要求是Cimatron格式,如果不是Cimatron格式,需要使用导入功能转换为Cimatron格式。


按照本书1.1节中介绍的方法,进入到图1-3所示的编程环境窗口后,单击“编程向导”栏上的“读取模型”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,系统将打开Cimatron浏览器(图1-15),选择文件路径和文件名,单击“选择”按钮,或者双击“飞机模型”即可将模型调入到编程环境。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-15 调入模型

模型调入到编程环境后,可以指定模型的放置位置,系统默认设置是直接放置到当前坐标系的原点,同时不做旋转。在“特征向导”栏中有两个可选项,如图1-16所示,可以对模型重新定位或者根据要求进行旋转。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-16 “特征向导”栏

模型加载完毕,会在图1-4中“4”所示的交互区域出现零件模型,如图1-17所示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-17 模型加载到交互区域

1.2.2 NC_Setup设置


双击图1-17中NC程序管理器里的“NC_Setup”,可以设置的参数包括零件材料、参考坐标系、使用的机床和后处理等(图1-18),用于后续各种NC操作的默认选项数据。详细的设置见第7章的练习。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-18 将模型加载到交互区域

1.2.3 创建零件


单击图1-17中NC程序管理器里的“目标零件”,会弹出“零件”对话框,同时窗口上显示的所有曲面自动被选中用来创建零件,如图1-19所示。在“零件”对话框可以显示出选择曲面的数量、最大和最小位置的尺寸,这些信息可以通过单击对话框“收起”按钮隐藏起来,单击“确定”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,即可完成零件的创建。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-19 “零件”对话框

提示:1)零件类型有以下3种。


①“目标”:表示理想情况下的最终产品,在后期的模拟中用来与实际加工结果进行比较,从中可以发现程序编制是否合适以满足加工要求。


②“夹具”:用在机床模拟里。以检查机床部件是否和实际夹具干涉。


③“其他”:表示机床有多个加工任务的情形,也是用在机床模拟里。


2)创建零件时,系统默认模型的所有面为要创建的零件面,如果打算取消选择的所有面,则可以单击图1-19对话框中“重置选择”按钮,或者右击后在弹出的快捷菜单中选择“重置所有”命令,如图1-20所示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-20 零件面的选取和取消

1.2.4 创建毛坯


单击图1-17中NC程序管理器里的“毛坯_自动”,会弹出“初始毛坯”对话框(图1-21),用以定义合适的毛坯参数。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-21 “初始毛坯”对话框

使用“毛坯类型”右侧的“限制盒”选项,单击“确定”按钮以完成毛坯的创建。零件和毛坯程序名称都会显示在NC程序管理器里,此时零件和毛坯程序名称前面的“状况”显示的是绿色对号,表示已经完成创建,如图1-22所示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-22 NC程序管理器中显示的零件和毛坯

提示:


1)毛坯是模型在加工之前的状态,创建毛坯可以用于机床实际加工模拟,也可以优化刀具路径,提高加工效率和安全。


2)单击图1-21中“毛坯类型”下拉列表框可以选择创建毛坯的类型,共有7种方式。


①“根据曲面”:通过曲面偏移来创建毛坯,常用来创建铸件毛坯。


②“根据轮廓”:通过选择一条轮廓来创建毛坯。


③“长方体”:通过两个角点定义矩形毛坯。


④“限制盒”:根据选择的曲面创建一个包容盒来创建毛坯,各个方向可以再加上偏移量。


⑤“自文件”:从STL格式的文件创建毛坯。


⑥“自网格面”:从保存过的网格文件创建毛坯,只能选择网格面。


⑦“固化残留毛坯”:在程序间创建剩余毛坯。


图1-21显示的是用“限制盒”毛坯类型创建毛坯的情形,是系统创建毛坯的默认方式。这种方式可以自动创建一个能包容所有曲面的长方体,毛坯的透明度可以通过拖动该对话框中的“透明度”上的导滑条来控制。


该对话框中显示出了选择的零件曲面数量以及角点的位置,如果默认的曲面不是所需要的,则可以通过单击“重置选择”按钮取消选择,再通过手动或者根据规则重新拾取曲面。


该对话框可以对X、Y、Z方向做偏置,Z方向还可以有正负之分。


1.2.5 模型数据分析


模型数据指的是模型的关键尺寸、各处圆角大小以及模型的拔模角大小等,对模型进行数据分析可以帮助编程者选择刀具和制定合理的加工工艺。以下是常用的数据分析功能:


1)通过图1-4所示工具栏中的“测量”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,可以测量模型最大长度、宽度和高度,如图1-23a所示。


2)通过选择图1-4所示菜单栏中“分析”|“曲率图”命令,可以了解零件最小圆角以及其他部位的圆角大小,例如底部圆角是R3,如图1-23b所示。


3)通过选择图1-4所示菜单栏中“分析”|“方向分析”命令,可以了解零件各处的拔模角大小,例如通过分析可以知道零件四周是垂直的面,如图1-23c所示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-23 模型的数据分析

1.2.6 创建刀具


创建刀具就是创建加工程序中所需要的所有刀具,单击图1-4所示编程向导栏上的“刀具”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,进入到“刀具及夹持”对话框,如图1-24所示。


在该对话框里,可以创建各种类型和规格的刀具,定义刀具的加工参数和运动参数,定义的这些参数可以被自动输入到程序参数里。


完成图1-24所示的刀具定义后,单击“确定”按钮退出“刀具及夹持”对话框。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-24 “刀具及夹持”对话框

提示:编程时可以在预设定处设置自动加载刀具库,这样可以自动把事先定义好的刀具加载进来,以节约创建刀具的时间,提高编程效率,如何加载刀具库后面有介绍。


1.2.7 创建刀轨


单击图1-4所示编程向导栏中的“刀轨”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“创建刀轨”对话框,如图1-25所示。在该对话框中完成以下内容的设置。


1)输入刀轨的名称,可以输入中文,名称一般与编程内容有关。


2)选择加工类型,类型指的是使用机床的加工轴数量,例如3轴,由零件的加工工艺决定。


3)微铣削:此选项加工精度可以达到0.0001mm,可加工精度更高的零件。


4)指定加工坐标系:选择一个合适的编程坐标系,可在下拉列表中进行选择,也可以单击黄色箭头进入交互区选择坐标系。


5)指定起始点:起始点是程序最初的位置点,一般“X”为0,“Y”为0,“Z(安全高度)”在零件最高点上方50mm处,后处理中可以输出起始点的坐标值。


6)输入注释:输入刀轨注释。通过后处理,注释也可在G代码文件里体现出来,供操作者参考。


单击“确定”按钮完成刀轨的创建。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-25 “创建刀轨”对话框

提示:创建刀轨的全称是创建刀路轨迹,这里关键的是确定需要几轴(有2.5~5轴可供选择)加工。刀路轨迹包含一个或者多个程序,一个NC编程文件可以包含多个刀路轨迹,多轴编程时每个刀路轨迹还可以使用不同的坐标系,但是后处理时使用的坐标系是同一个。


1.2.8 创建程序


在向导模式下(设置方法详见1.1.6节),单击图1-4所示编程向导栏中的“程序”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“程序向导”对话框,如图1-26所示。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-26 “程序向导”对话框

在“程序向导”对话框,按照以下步骤可完成程序的创建:


1)选择加工策略和工艺。单击“主选项”下的按钮选择“体积铣”策略,在“子选择”下选择“环绕粗铣”工艺。


2)选择加工对象。单击“轮廓(可选)”右侧的“数量”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“轮廓管理器”对话框(此处选择了底部外轮廓);单击“零件曲面”右侧的“数量”按钮,可以去交互区选择加工曲面。对于粗加工,如果选中“多个曲面组”,系统允许对加工曲面进行分组,不同的组可以给定不同的加工余量。


单击“零件曲面”右侧“数量”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出曲面选择相关按钮,如图1-27所示,单击其中“选择所有显示曲面”,再单击鼠标中键就可以完成曲面的选择操作,所选择的零件曲面的数量会在数量按钮上显示。图1-28所示的已经选择了91张面。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-27 零件曲面选择

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-28 选择的加工对象数量显示

提示:


1)不同的加工工艺所选择的加工对象是不同的,常见的加工对象有加工轮廓、零件曲面、检查曲面等,零件曲面是加工的参考对象,检查面是用来防止干涉的。


2)使用普通2.5轴和普通钻孔工艺时不需要选择零件曲面,但使用3轴里的策略编程必须选择零件曲面,否则不能计算出轨迹。


3)加工轮廓用来确定刀具加工范围,可根据需要进行选择,加工轮廓不是必须要选择的。


3)选择刀具。完成加工对象的定义后,单击图1-26所示“程序向导”对话框上的“刀具”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“刀具及夹持”对话框,如图1-29所示,和1.2.6节中创建刀具的对话框一样。在这个对话框可以选择刀具库中已经存在的刀具,也可以创建新的刀具。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-29 “刀具及夹持”对话框

选择图1-29显示的刀具规格,在右边显示的模型上任意点处单击可以显示要加载的刀具,这样便于查看所使用的刀具是否合适,单击该对话框上的“确定”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载完成刀具的选择。


4)设置刀路参数。单击图1-26“程序向导”对话框中的“刀路参数”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“刀路参数设定”对话框(图1-30),设定刀路的各种参数,例如进、退刀方式,曲面余量和步距等。


提示:


1)在该对话框中,左侧显示的是参数名称,右侧列出了参数数值,单击参数组名称前面的“+”可以展开该组参数,单击“-”可以收起该组参数,不同的加工工艺,显示的参数是不同的。


2)在参数输入时,对话框上方会显示参数的含义,参数含义部分的显示和隐藏由工具栏上的“编程助手”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载来控制。


5)设置机床参数。单击图1-26所示“程序向导”对话框中的“机床参数”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“机床参数设定”对话框,设定主轴转速、进给、切入和插入进给率等,可按图1-31所示的参数设置。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-30 “刀路参数设定”对话框

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-31 “机床参数设定”对话框

6)快速预览编程结果。单击图1-26所示“程序向导”对话框中的“预览”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“预览”对话框,如图1-32所示。它不通过程序计算就可以方便地查看剩余毛坯的大小,也可以计算最小的刀长,图1-32所示为显示当前参数下程序加工后的毛坯剩余情况。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-32 快速预览编程结果

提示:“6)快速预览编程结果”可以在“5)设置机床参数”之前进行。


7)保存程序。完成各种参数设定后,即可退出图1-26所示“程序向导”对话框并保存程序,退出的方式有以下两种:


① 保存并关闭Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载。用以保存参数设置并退出参数设置状态,程序并不立刻进行计算,程序状态显示的是黄色“Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载”号,表示程序的参数设定完毕,但尚未执行计算,它是不能用来进行后处理操作的,多个保存并关闭的程序会在后面一起进行计算。


② 保存并计算Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载。用以对设置的程序参数进行计算,计算完成后,会在编程窗口交互区显示刀路轨迹,并在NC程序管理器中显示刚生成的加工程序。


单击“保存并计算”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,可得到图1-33所示的结果,在NC程序管理器的“状况”中显示绿色的Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,说明程序已经完成计算。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-33 保存并计算后的NC程序管理器和刀路轨迹

1.2.9 模拟程序


单击图1-4所示编程向导栏中的“机床模拟”按钮Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载,弹出“机床模拟”对话框,如图1-34所示。需要完成以下参数的设置。

Cimatron 13 三轴数控加工实用教程pdf/doc/txt格式电子书下载

图1-34 “机床模拟”对话框

1)选择要模拟的程序。


图1-34中的绿色按钮是把选择的单个程序添加到右侧“模拟的程序序列”,是把左侧所有程序添加到右侧“模拟的程序序列”进行模拟。按钮和是把在“模拟的程序序列”里的单个程序或者所有程序取消

....
